ADF4156: 6GHz、非整数N、周波数シンセサイザ (Rev. A)9/3/2009PDF2006 kB
製品概要
機能と利点
- 最大RF帯域幅：6.2GHz
- 電源電圧：2.7～3.3V
- Vp によってチューニング電圧の拡張が可能
- プログラマブル・フラクショナル・モジュール
- プログラマブル・チャージポンプ電流
- 3線式シリアル・インターフェース
- デジタル・ロック検出
- パワーダウン・モード
- ADF4110、ADF4111、ADF4112、ADF4113、ADF4106、ADF4153、ADF4154
周波数シンセサイザとピン互換 - プログラマブルRF出力位相
- ADIsimPLLを用いてループ・フィルタ設計が可能
- ロック時間を高速化するサイクル・スリップ低減回路
製品概要

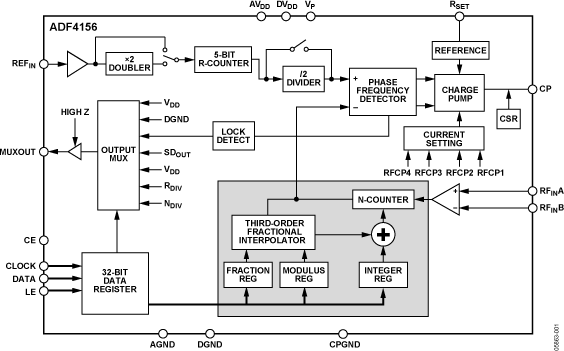

ADF4156はフラクショナルN（分数分周）方式の6.2GHzシンセサイザで、無線レシーバ／トランスミッタのアップコンバージョン部とダウンコンバージョン部のローカル発振器として使用します。この製品は低ノイズのデジタル位相周波数検出器（PFD）、高精度チャージ・ポンプ、およびプログラマブルなリファレンス分周器から構成されています。内蔵のΣΔベースのフラクショナル・インタポレータで、プログラマブルなフラクショナルN分周が可能となります。・INT、FRACおよびMODレジスタによってN分周（N=（INT＋（FRAC/MOD）））が定義されます。RF出力位相は、出力とリファレンスの間で特別な位相関係を必要とするアプリケーション向けにプログラムできます。さらに、ADF4156にはサイクル・スリップ低減回路がついているため、ループ･フィルタに変更を加えることなく、より高速のロック時間を実現できます。
内蔵のレジスタはすべて、単純な3線式インターフェースを介して制御します。このデバイスは2.7～3Vの電源で動作し、使用しないときにはパワーダウンできます。
アプリケーション
- CATV装置
- 携帯電話用ベース・ステーション（WiMAX、GSM、PCS、DCS、スーパーセル3G、CDMA、WCDMA）
- 無線ハンドセット（GSM、PCS、DCS、CDMA、WCDMA）
- ワイヤレスLAN、PMR
- 通信用テスト装置
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

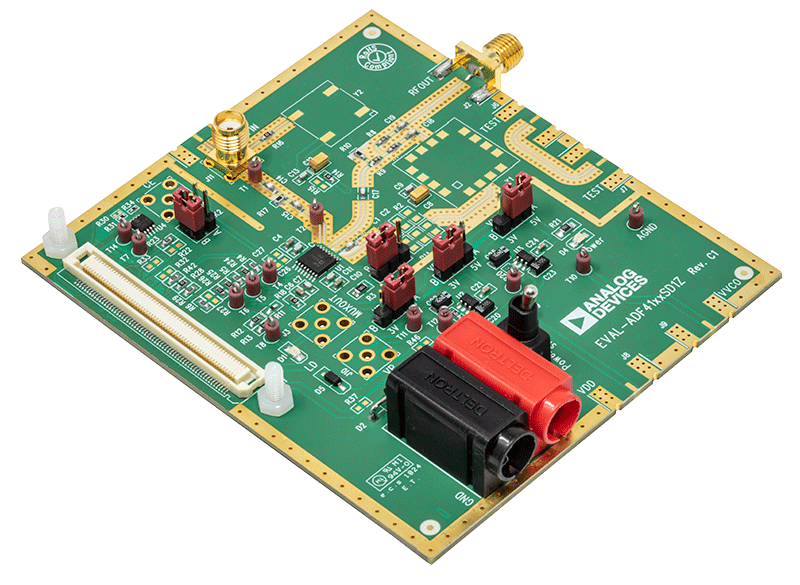

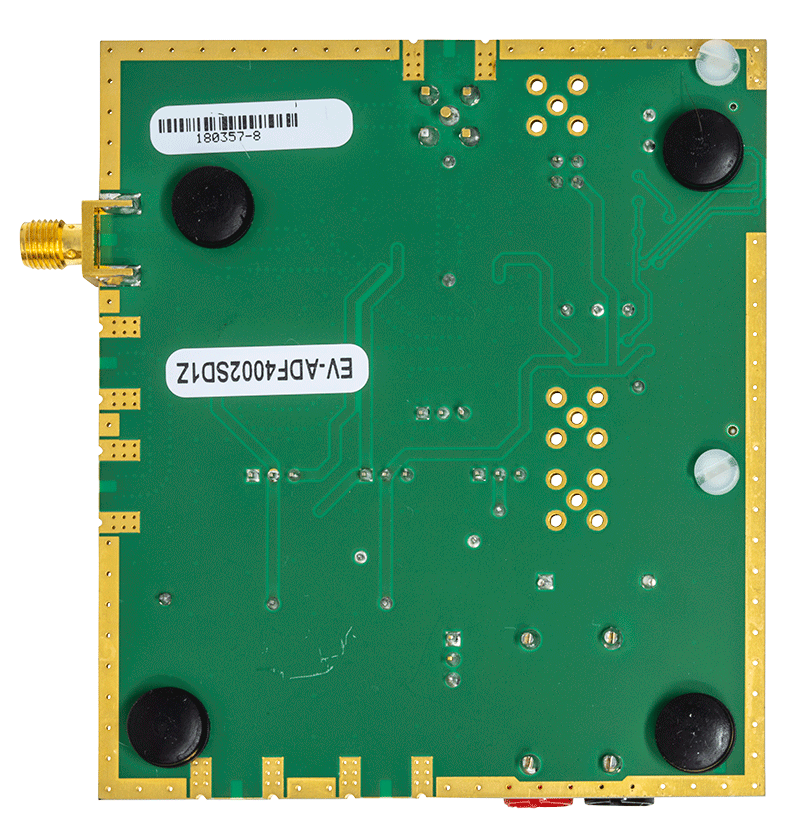

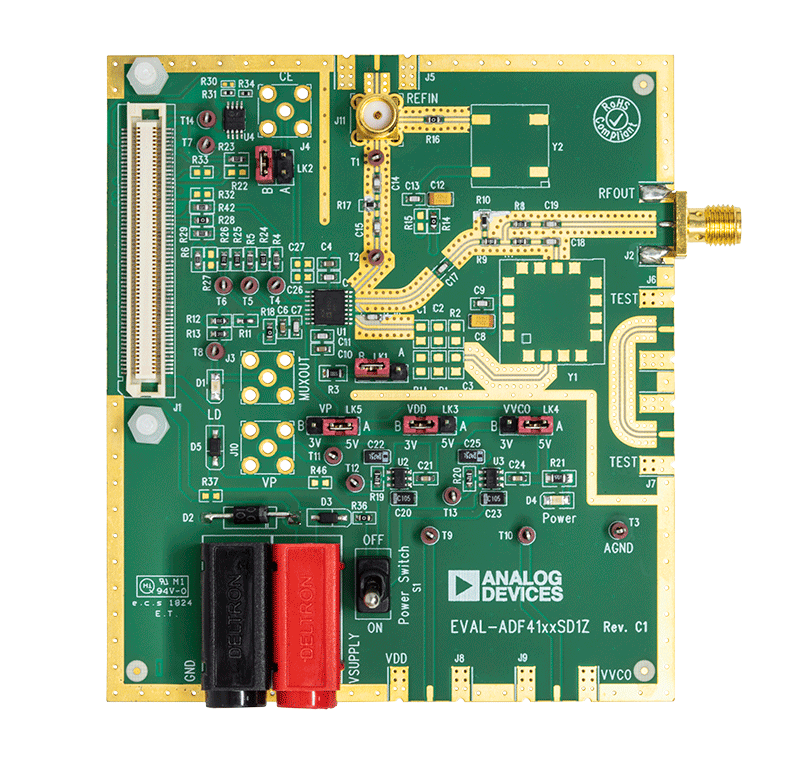

評価キット (1)
参考資料
-
AN-873: ADF4xxx PLLシンセサイザ・ファミリーでのロック検出 (Rev. 0)12/6/2006PDF349 kB
-
UG-171: Evaluation Board for Fractional-N PLL Frequency Synthesizer9/14/2015PDF332 kB
-
UG-161: PLL Frequency Synthesizer Evaluation Board9/14/2015PDF238 kB
-
UG-476: PLL Software Installation Guide8/10/2015PDF520 kB
-
FAQ7/26/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
高性能なマイクロ波帯電圧制御発振器「ADF55xx」シリーズ6製品を発表10/23/2014
ソフトウェア & システム
評価用ソフトウェア
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
リファレンス・デザイン (1)
おすすめ製品
ADF4156 コンパニオン製品
推奨 Linear Regulators
- For ultralow noise, 3V applications,150mA output: ADP150.
- For ultalow noise, 3V applications, 200mA output: ADP151.
- For a step up, 3V to 5V regulator: ADP1613.
- For high accuracy, 5V applications: ADP3334.
推奨 Divide-by-4 Prescaler
- For a low noise, low power, fixed RF block: ADF5001.
推奨 PLL Active Filter
- For an ultralow noise, rail-to-rail amplifier: OP184.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

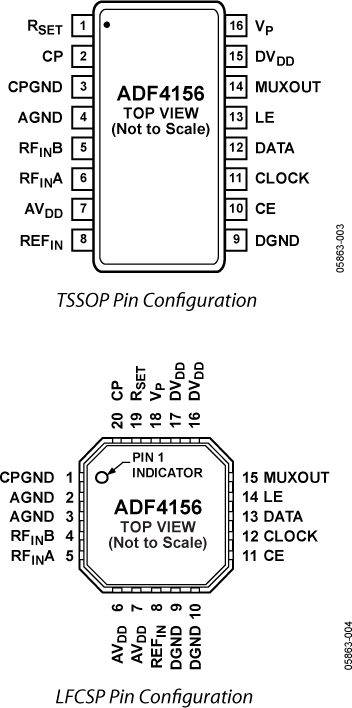

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADF4156BCPZ | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF4156BCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF4156BCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 20-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF4156BRUZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADF4156BRUZ-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
| ADF4156BRUZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP | |
