製品概要

機能と利点

  • 単電源動作
  • 広い帯域幅:4MHz
  • 低オフセット電圧:65μV
  • ユニティ・ゲインで安定
  • 高スルーレート:4.0V/μs
  • 低ノイズ:3.9nV/√Hz

製品概要

OP184 / OP284 / OP484は、レールtoレール入出力特性を備えた単電源のシングル、デュアル、およびクワッド・タイプの帯域幅4MHzのアンプです。この3種類のアンプは、+3~+36Vの電源電圧(または±1.5~±18V)で動作し、最低+1.5Vの単電源でも動作することが保証されています。

この3種類のアンプは、高いAC精度とDC精度の両方が要求される単電源アプリケーションに最適な製品です。OP184 / OP284 / OP484の帯域幅、ローノイズ、および高精度により、フィルタや計測機器を含む幅広いアプリケーションで利用できます。

この3種類のアンプのほかのアプリケーションとしては、携帯型の通信装置、電源の制御と保護、および幅広い出力範囲を持つトランスデューサ用のアンプまたはバッファなどがあります。またレールtoレールの入力特性を持つアンプが必要なセンサーには、ホール効果、ピエゾ電磁効果、および抵抗性トランスデューサなどがあります。

入力と出力の両方にレールtoレール特性を備えているため、単電源システムでマルチステージのフィルタを構築し、高いS/N比を維持できます。

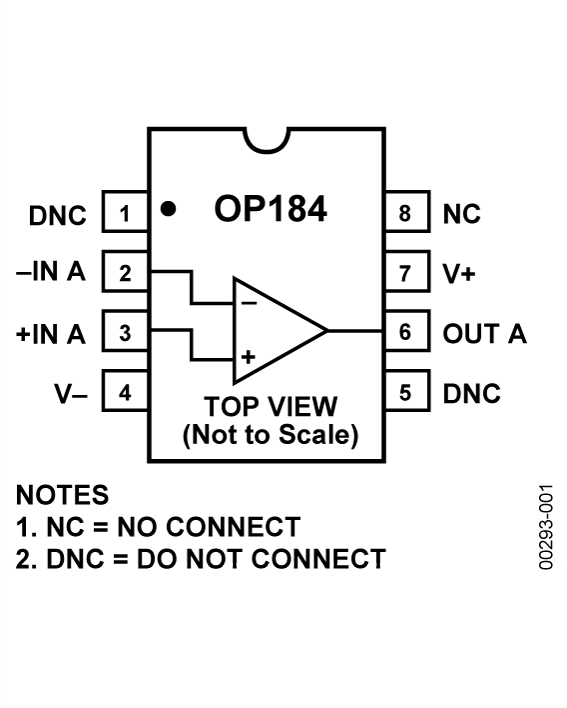

OP184 / OP284 / OP484は、HOT拡張工業用温度範囲(1)(-40~+125℃)で仕様規定しています。シングルおよびデュアル・タイプは、8ピンのプラスチックDIPとSO表面実装パッケージで提供しています。クワッド・タイプのOP484には、14ピンのプラスチックDIPと14ピンの狭体SOパッケージがあります。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
