ADCLK905/ADCLK907/ADCLK925: 超高速SiGe ECLクロック／データ・バッファ (Rev. 0)1/1/2000PDF1000 kB
製品概要
機能と利点
- 95psの伝播遅延
- 7.5GHzのトグル・レート
- 60ps（typ）の出力立上がり / 立下がり
- 60fsのランダム・ジッタ（RJ）
- 両入力ピンのオンチップ終端
- 拡張工業用温度範囲：－40～＋125℃
- 2.5～3.3V電源（VCC－VEE）
製品概要
ADCLK905（1入力1出力）、ADCLK907（2個の1入力1出力）、ADCLK925（1入力2出力）は、アナログ・デバイセズ独自のXFCB3シリコン・ゲルマニウム（SiGe）バイポーラ・プロセスで製造れた超高速のクロック / データ・バッファです。
ADCLK905 / ADCLK907 / ADCLK925 は、フルスイングECL（エミッタ結合ロジック）出力ドライバを備えています。PECL（正のECL）動作では、VCCを正側電源、VEEをグラウンドにバイアスします。NECL（負のECL）動作は、VCCをグラウンド、VEEを負側電源にバイアスします。
バッファは、伝播遅延が95ps、トグル・レートが7.5GHz、データレートが10Gbps、ランダム・ジッタ（RJ）が60fsです。
入力には、センタータップ型の100Ω終端抵抗を備えています。また、AC結合入力をバイアスするためにVREFピンを用意しています。
ECL出力段はVCC－2Vに終端した50Ωに800mVを直接駆動する設計で、全差動出力振幅は1.6Vになります。

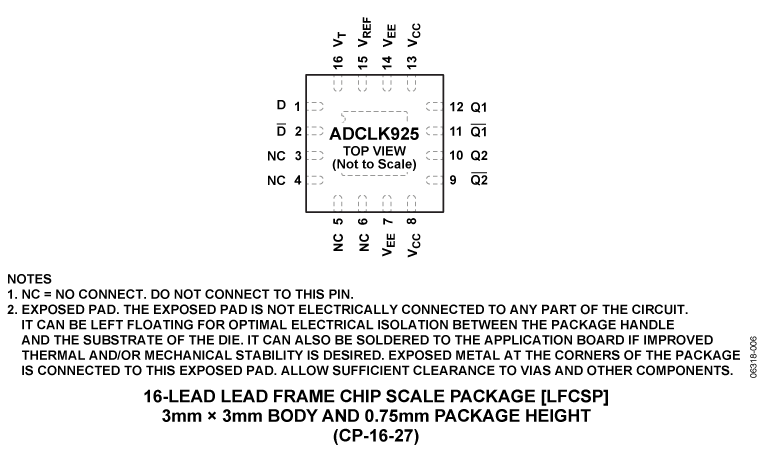

ADCLK905 / ADCLK907 / ADCLK925 は、16ピンLFCSPパッケージを採用しています。
アプリケーション
- クロック / データ信号の再生とレベル・シフト
- 自動試験装置（ATE）
- 高速計測機器
- 高速ライン・レシーバ
- スレッショールド検出
- コンバータのクロッキング
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
