製品概要
機能と利点
- 高速スループット・レート：1MSPS
- VDD＝2.7V～5.25Vで仕様を規定
- ロジック電圧：VDRIVE＝1.65V～5.25V
- INL：±1LSB（max）
- アナログ入力範囲：0V～VREF
- 超低消費電力：
- 349μA（typ）＠3V、1MSPS
- 264nA（typ）＠3V、パワーダウン・モード
- 内部リファレンス：2.5V、±4.5ppm/℃（typ）の温度ドリフト
- 広い入力帯域幅
- フレキシブルな消費電力 / スループット・レート管理
- 高速シリアル・インターフェース：
- SPI®/QSPI™/MICROWIRE™/DSPに互換
- ビジー表示機能
- パワーダウン・モード
- 10ピン3mm×2 mmLFCSPパッケージと10ピンMSOPパッケージ
- 動作温度範囲：－40℃～＋125℃
製品概要
AD7091Rは、12ビットの逐次比較型A/Dコンバータ（ADC）で、超低消費電力（349μA＠3V、1MSPS）であると同時に高速スループット・レート（1MSPS＠50MHzSCLK）を実現します。
2.7～5.25Vの単電源で動作し、7MHzを超える入力周波数が扱える広帯域トラック / ホールド・アンプを内蔵しています。またAD7091Rは、内蔵の変換クロック、高精度リファレンスと高速シリアル・インターフェースも特長としています。
変換処理とデータ収集はCONVST信号と内部発振器を使って制御されます。AD7091Rは、変換後にデータの読出しを可能にすると同時に 1 MSPS のスループット・レートを実現するシリアル・インターフェースを内蔵しています。
AD7091Rは、高度な設計技術とプロセス技術を使って、高いスループット・レートでこの非常に低い消費電力を達成しています。またこの製品は、高精度の内蔵された2.5Vリファレンスを特長としています。
製品のハイライト
- 最小の消費電力で12ビットSAR ADCが可能
- 高精度2.5Vリファレンスを内蔵
- 超低消費電力で高スループット・レート

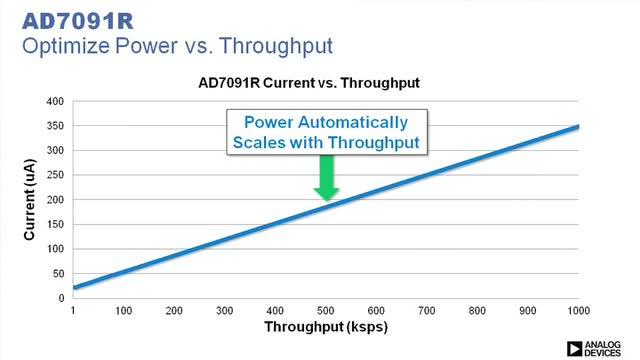

- 柔軟な消費電力 / スループット・レート・マネージメント。スループット・レートで平均パワー・スケール。パワーダウン・モードによって、デバイスが変換をしてない時、平均消費電力を軽減することが可能。
- VDRIVEピン機能による単電源動作。AD7091Rは、2.7V～5.25Vの単電源で動作します。VDRIVE機能によって、シリアルSPI®インターフェースを1.8V～3.3Vプロセッサと直接接続可能
アプリケーション
- バッテリ駆動の機器
– ハンドヘルド計器
– 医療計器
– モバイル通信 - 計測器と制御システム
- データ・アクイジション・システム
- 光学センサー
- 診断／モニター機能
- 環境発電
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AD7091R: 10ピンLFCSPまたはMSOP採用の1 MSPS、超低消費電力12ビットADC (Rev. 0)8/6/2012PDF968 kB
-
Understanding PulSAR ADC Support Circuitry7/30/2020
-
AN-1141: Powering a Dual Supply Precision ADC with Switching Regulators (Rev. 0)2/14/2015PDF640 kB
-
AN-877: SPIを使った高速ADCへのインターフェース (Rev. A)11/9/2007PDF731 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004PDF744 kB
-
UG-409: Evaluation Board for the AD7091R Analog-to-Digital Converter8/7/2012PDF1662 kB
-
The Data Conversion Handbook, 20051/2/2005
-
MT-031: データ・コンバータのグラウンディングと、「AGND」および「DGND」に関する疑問の解消3/20/2009PDF144 kB
-
MT-002:「ナイキストの基準」を、現実のADC システムの設計に活かす3/4/2009PDF152 kB
-
MT-001:「S/N 比＝6.02N＋1.76DB」、その意味と利用上の注意点3/4/2009PDF94 kB
-
SAR ADC & Driver Quick-Match Guide9/13/2013PDF251 kB
-
CN0399: バッテリまたは USB 駆動、対応周波数 9 kHz ～ 6 GHz の RMS パワー測定システム (Rev. 0)4/17/2017PDF929 K
-
CN0387: キャリブレーション不要のリターン・ロス測定システム (Rev. A)10/23/2015PDF486 K
-

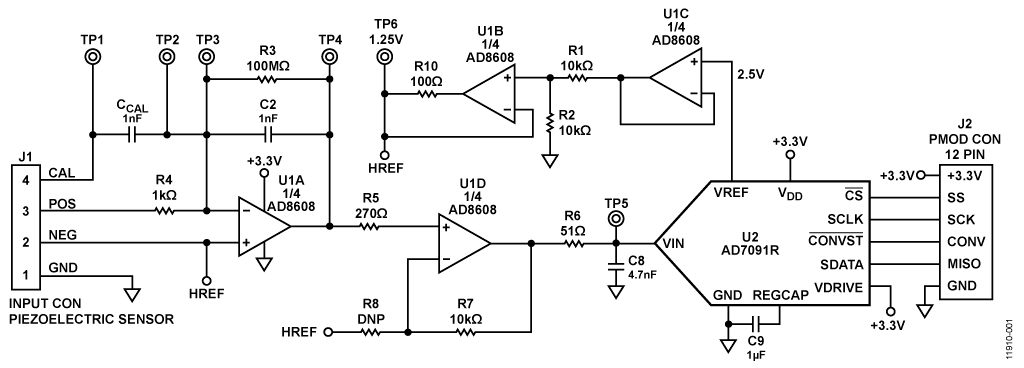

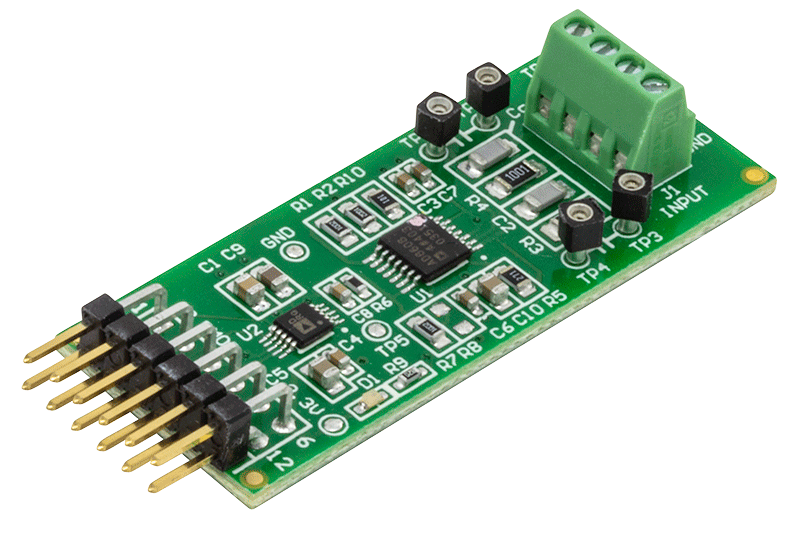

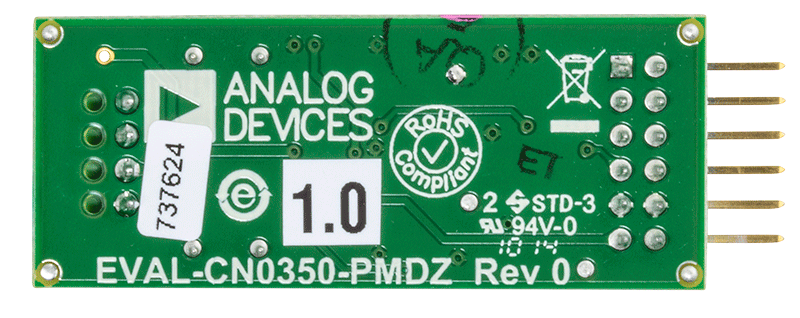

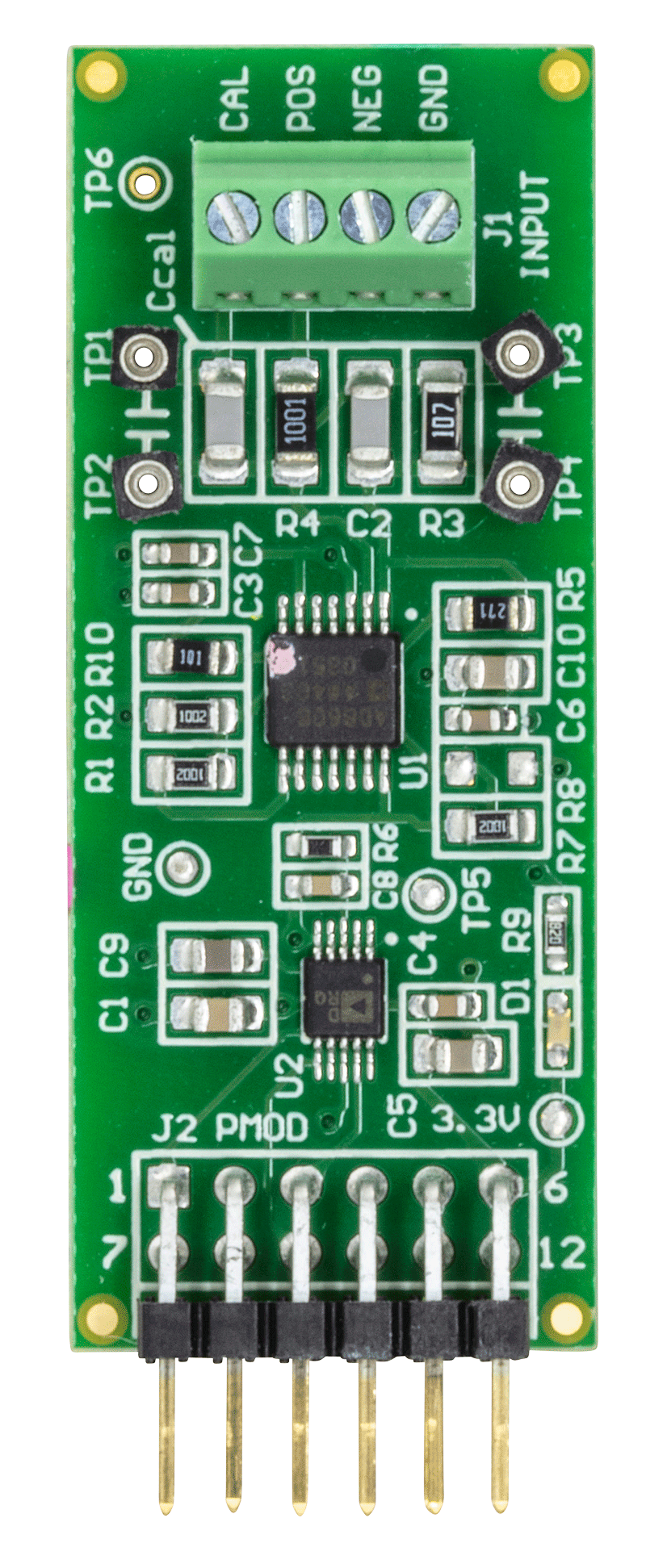

CN0350: 圧電センサー用 12 ビット、1MSPS、単電源、2 チップ、 データ・アクイジション・システム7/6/2015PDF801 K
-

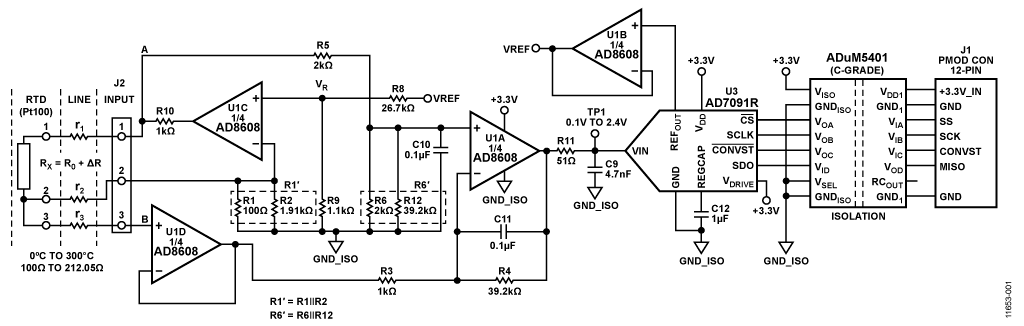

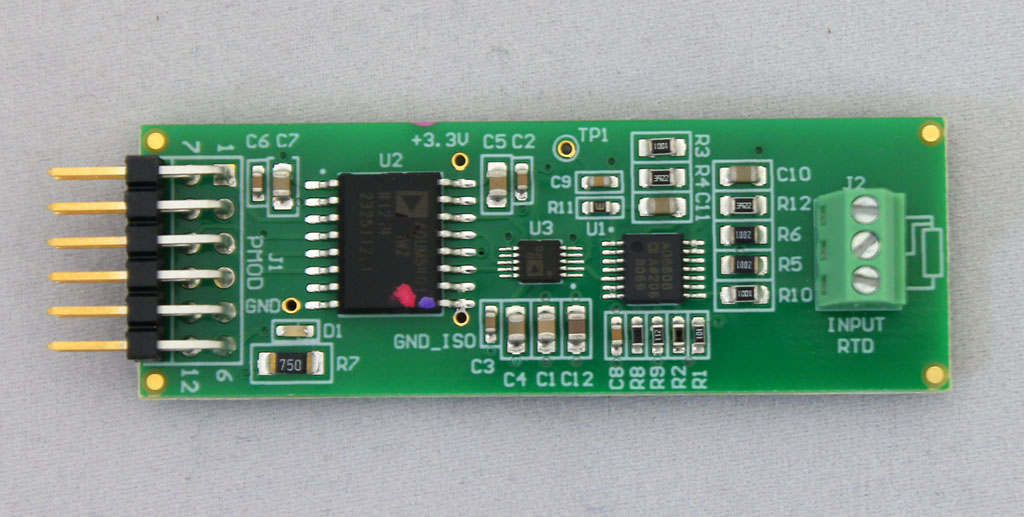

CN0337: 3 線補償機能を備えた 12 ビット、300kSPS、単電源、完全絶縁のRTD 温度計測システム3/20/2014PDF606 K
-

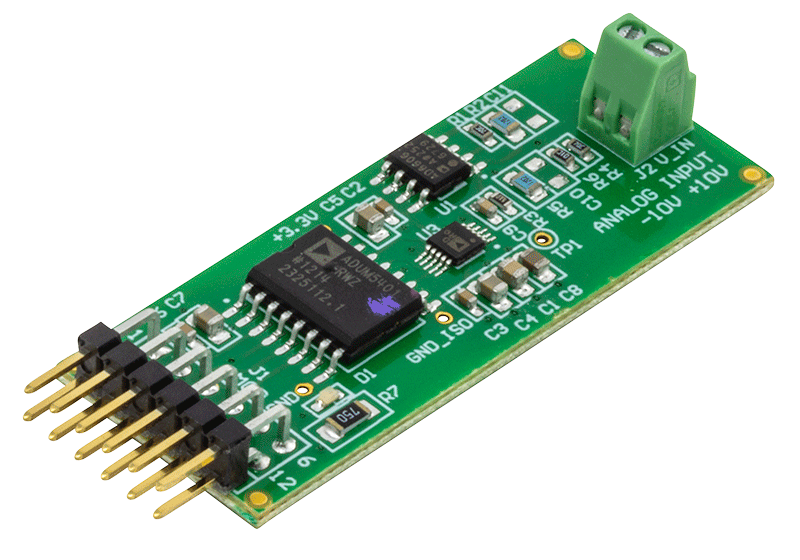

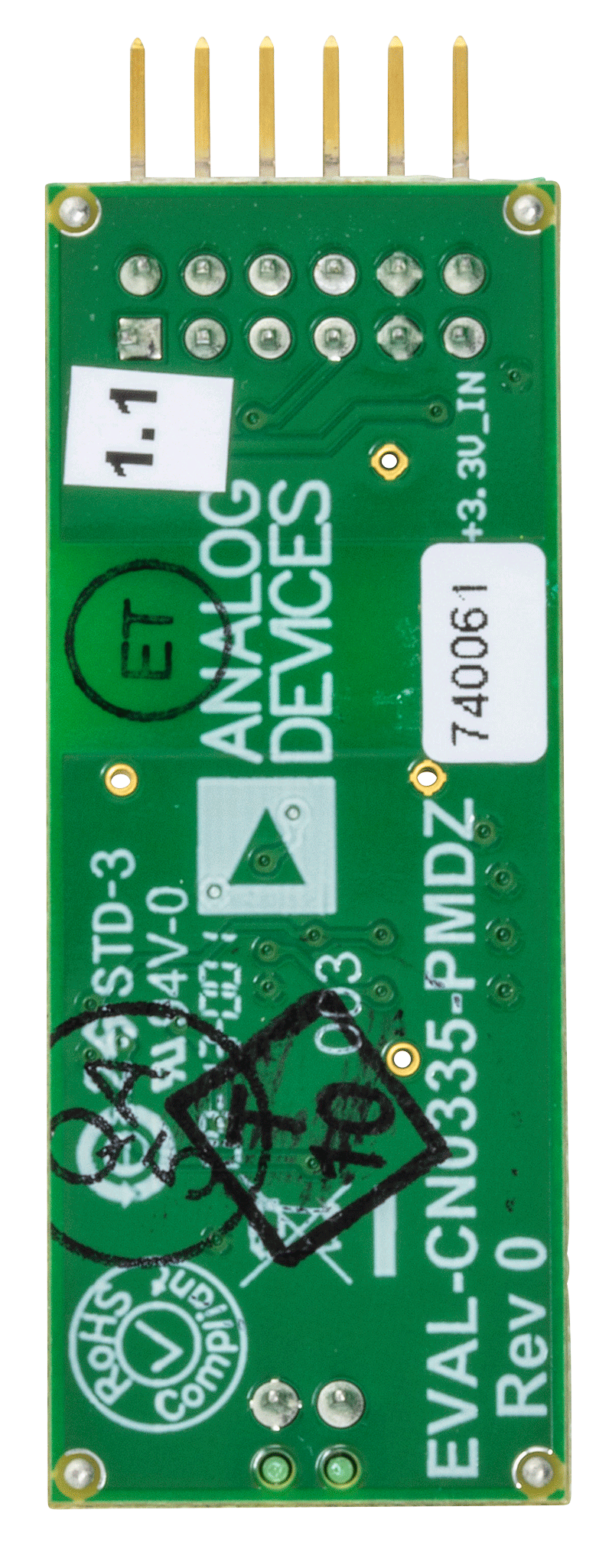

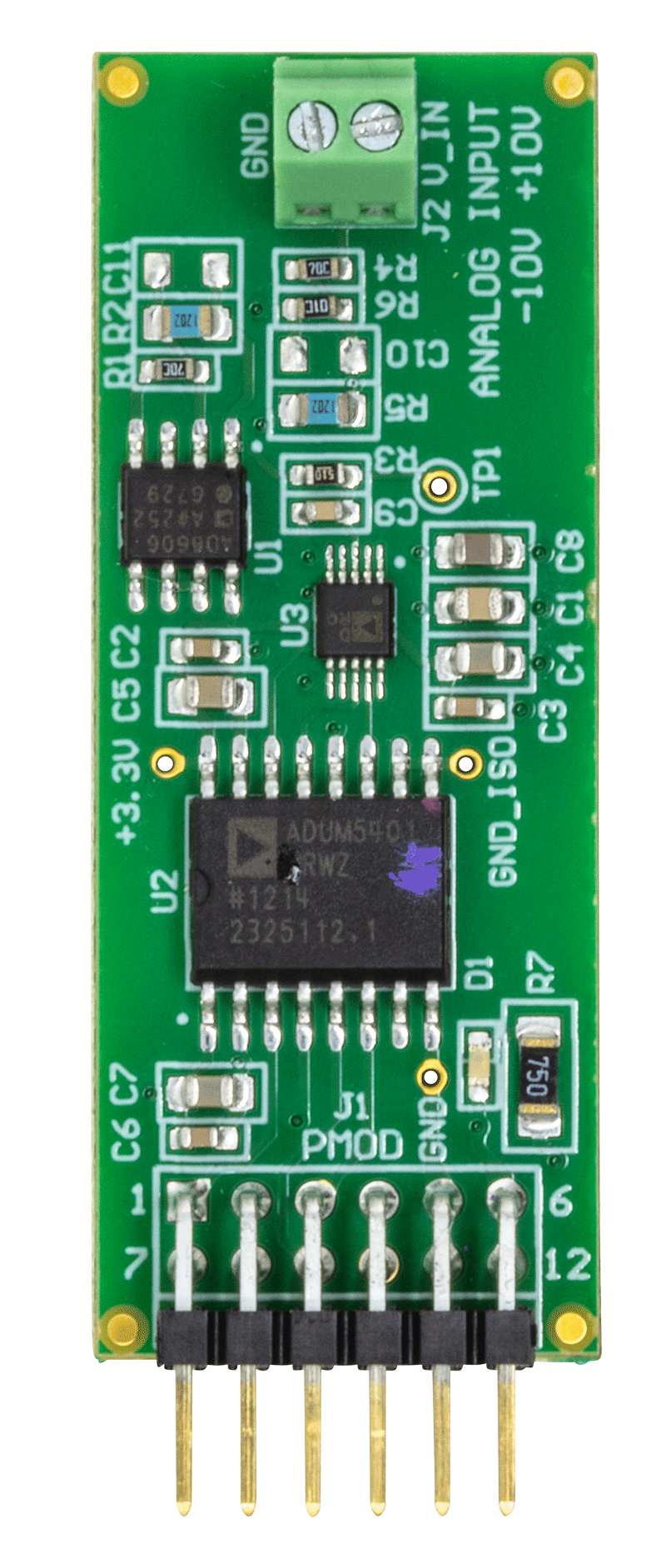

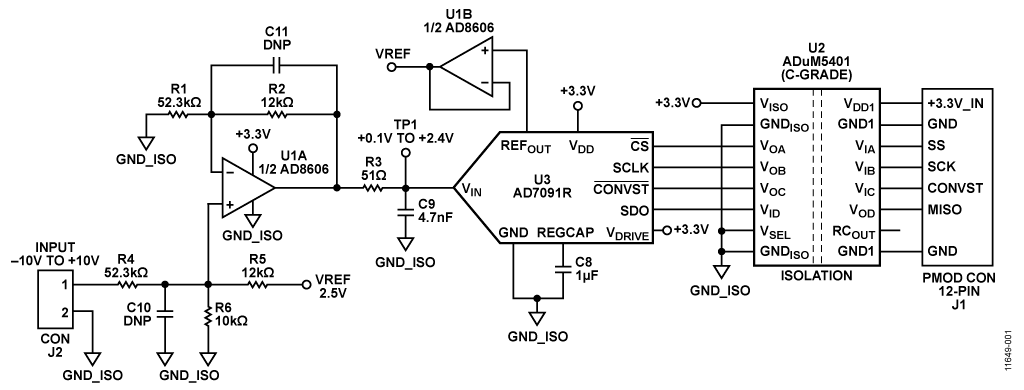

CN-0335: ±10 V入力、12ビット、300 kSPS、単電源、完全絶縁の データ・アクイジション・システム3/3/2014PDF270 kB
-

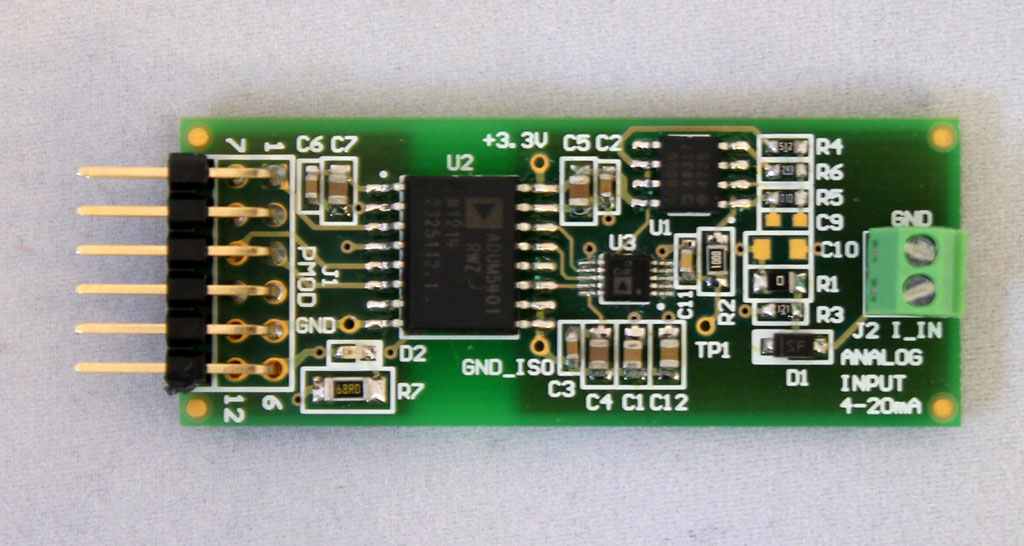

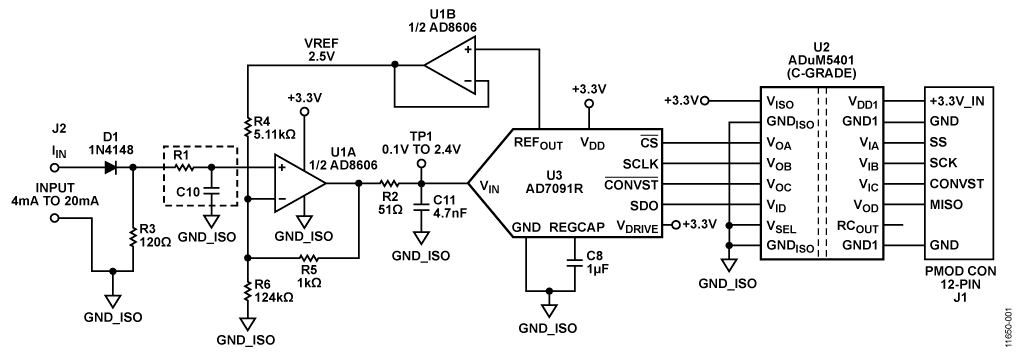

CN-0336: 4mA〜20 mA 入力用の12ビット、300 kSPS、単電源、完全絶縁のデータ・アクイジション・システム2/14/2014PDF211 kB
-

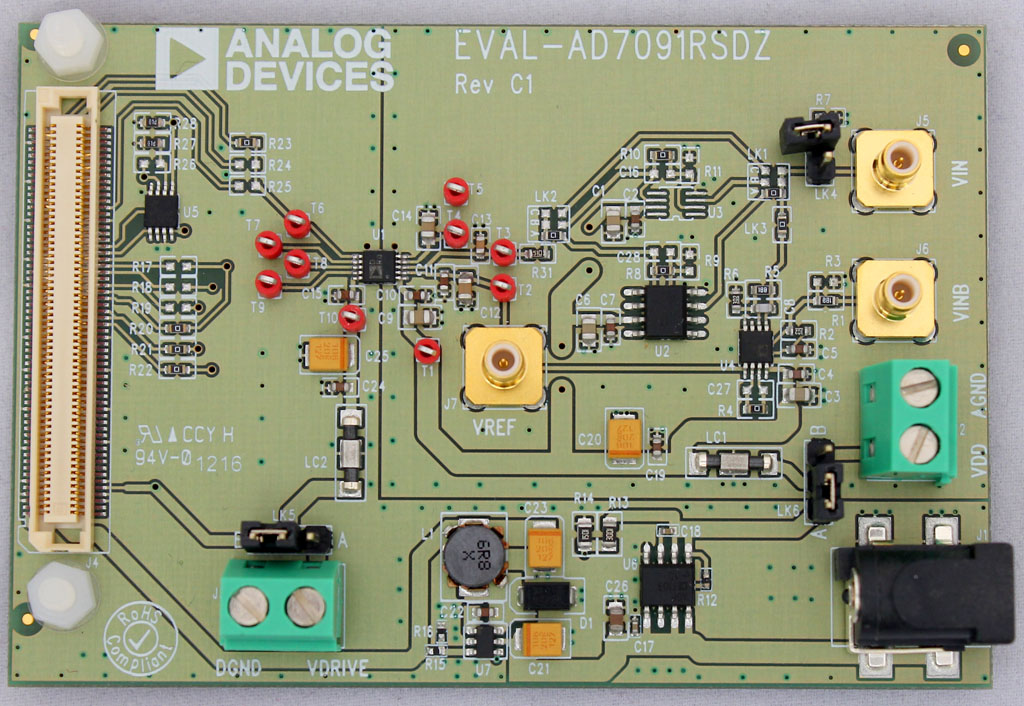

CN0247: 全消費電力 5 mW以下の 12 ビット、1 MSPS SAR ADC＋ドライバ8/7/2012PDF541 kB
-
Calibration-Free Return Loss Measurement4/1/2016
-
SAR ADCの様々なアナログ入力アーキテクチャに関する検討1/1/2016
-
高速、高精度の逐次比較型A/Dコンバータによるバッテリ寿命の延長9/1/2012 アナログ・ダイアログ
-
MS-2124:高速ADCのAC動作を理解する2/14/2011PDF377 kB
-
アナログ・デバイセズが提供する10/15/2018
フル機能の 3GHz シグナル・アナライザ・ソリューション -
低消費電力のポータブル RF パワー・ディテクタ回路10/15/2018
-
「マイクロウェーブ展」に出展9/20/2019
-
2.5Vリファレンス内蔵12ビットの1MSPS超低消費電力SAR A/Dコンバータ「AD7091R」を発表12/21/2021
ソフトウェア & システム
デバイス・ドライバ
ツールおよびシミュレーション
IBIS Models
リファレンス・デザイン (8)
おすすめ製品
AD7091R コンパニオン製品
推奨 Driver Amplifiers
- For low frequency and low bias current: ADA4627-1, ADA4637-1, AD8610.
- For precision, low power, rail-to-rail output: ADA4841-1, ADA4896-2, AD8031.
- For high frequency, low noise, low distortion: ADA4899-1, ADA4897-1, AD8021.
推奨 External References
