製品概要
機能と利点
- 低オフセット電圧：65μV（最大値）
- 低入力バイアス電流：1pA（最大値）
- 低ノイズ：8nV/√Hz
- 広帯域幅：10MHz
- 高いオープン・ループ・ゲイン：1000V/mV
- ユニティ・ゲイン安定性
- 単電源動作：2.7～5.5V
- パッケージ：5ボールWLCSP（シングルAD8605）、8ボールWLCSP（デュアルAD8606）
製品概要
AD8605、AD8606、AD8608は、それぞれシングル、デュアル及びクワッドのアンプで、レールtoレールの入力と出力を備えた単電源アンプです。これらのアンプは、低オフセット電圧、低入力電圧および電流ノイズ、それに広い信号帯域幅を特長としています。これらの製品はアナログ・デバイセズの特許収得済みのDigiTrim®というトリミング技術を使っており、レーザ・トリミングを使わずに優れた高精度を実現しています。低オフセット、低ノイズ、非常に低い入力バイアス電流と高速の組み合わせにより、これらのアンプは幅広い種々のアプリケーションに有益です。フィルタ、積分器、フォトダイオード用のアンプや高インピーダンスのセンサーなどに、これらの性能 / 特長の組み合わせが全て有効となります。オーディオや他のACアプリケーションに対しても広帯域幅と低歪み特性が有益です。これらのアンプのアプリケーションには、オプティカルの制御ループ、携帯用のループ電力での計測器、および携帯デバイスとしてのオーディオ・アンプなどもあります。
AD8605、AD8606、AD8608は、拡張工業温度範囲－40℃～＋125℃にわたって仕様規定されています。シングルのAD8605は5ピンのSOT-23パッケージと5ボールのWLCSPパッケージで供給されています。デュアルのAD8606は、8ピンのMSOP、8ボールのWLCSPおよび8ピン狭型SOIC表面実装パッケージを採用しています。クワッドのAD8608は14ピンTSSOPパッケージと14ピン狭型SOICパッケージを採用しています。5ボールと8ボールのWLCSPパッケージは、他の表面実装のオペアンプに対しても最も小さなフットプリントを提供します。WLCSP、SOT-23、MSOPとTSSOPバージョンは、テープとリールでのみ出荷しています。
アプリケーション
- フォトダイオード・アンプ
- バッテリ駆動の計測機器
- マルチポール・フィルタ
- 各種センサー
- バーコード・スキャナ
- オーディオ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
AN-106: A Collection of Amp Applications2/14/2015PDF1094 kB
-
AN-356: オペアンプの仕様を適用・測定するためのユーザーズ・ガイド3/29/2010PDF623 kB
-
AN-617: ウェーハ・レベル・チップ・スケール・パッケージ (Rev. D)8/25/2003PDF521 kB
-
• 6-Ball Wafer Level Chip Scale Package [WLCSP] (CB-6)
PDF -
• Tape and Reel Dimensions (WLCSP)
PDF
-
FAQ7/26/2017
-
CN0349: Fully Isolated Conductivity Measurement Data Acquisition System (Rev. A)6/12/2017PDF413 K
-
CN-0335: ±10 V入力、12ビット、300 kSPS、単電源、完全絶縁の データ・アクイジション・システム3/3/2014PDF270 kB
-

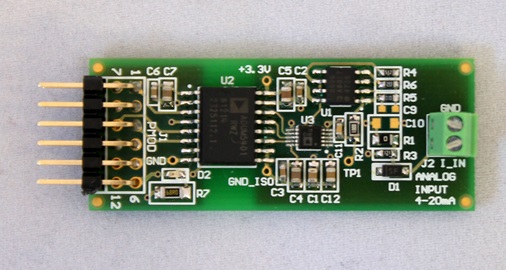

CN-0336: 4mA〜20 mA 入力用の12ビット、300 kSPS、単電源、完全絶縁のデータ・アクイジション・システム2/14/2014PDF211 kB
-
CN0303:周波数応答補償付きの MEMS振動アナライザ (Rev. A)7/17/2013PDF275 kB
-
CN-0217: 12ビット・インピーダンス・コンバータを使用した高精度インピーダンス測定7/26/2011PDF610 kB
-
Pulse Oximeter Uses ADuC7024 MicroConverter1/1/2008 アナログ・ダイアログ
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
AD8606
SPICE Models
CIR
AD8606 SPICE Macro Model
2.52 K
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
リファレンス・デザイン (4)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8606ACBZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Ball WLCSP (1.43mm x 1.775mm) | |
| AD8606ARMZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8606ARMZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8606ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8606ARZ-REEL | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD8606ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
