製品概要

機能と利点

  • 最大周波数100kHzまでのプログラマブルなピークtoピーク出力を持つ励起電圧
  • シリアルI2Cインターフェースから設定可能な周波数スイープ機能
  • 周波数分解能:27ビット(0.1Hz未満)
  • インピーダンス測定範囲:1kΩ~10MΩ
  • 追加回路による100Ω~1kΩの計測が可能
  • 位相測定機能
  • システム精度:0.5%
  • 動作電源電圧:2.7V~5.5V
  • 動作温度範囲:-40℃~+125℃
  • 16ピンSSOPパッケージを採用

製品概要

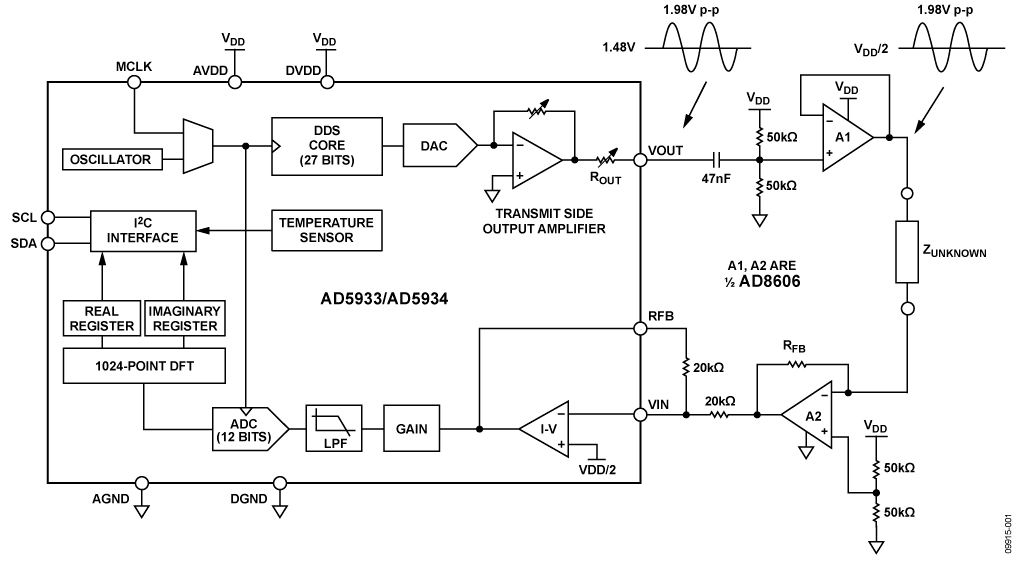

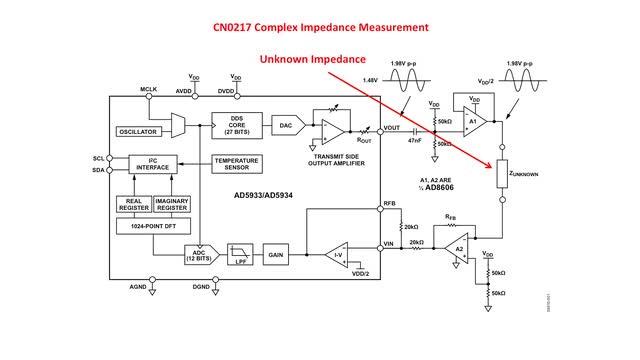

AD5934は高精度のインピーダンス・コンバータ・システム・ソリューションで、周波数ジェネレータと250kSPSの12ビットA/Dコンバータ(ADC)を内蔵しています。この周波数ジェネレータでは、既知の周波数で外付けの複素インピーダンスを励起することができます。インピーダンスからの応答信号は内蔵のADCでサンプリングされ、内蔵のDSPエンジンで離散フーリエ変換(DFT)が行われます。このDFTアルゴリズムは、各出力周波数で実数(R)と虚数(I)のデータワードを返します。

掃引時の各周波数ポイントでのインピーダンスの大きさと相対位相は、次の2式から容易に計算できます。

インピーダンスの大きさ=√ R2 + I2
位相=Tan-1(I/R)

関連デバイス
AD5933:2.7~5.5V、1MSPS、12ビット・インピーダンス・コンバータ、温度センサー内蔵、16ピンSSOP

アプリケーション

  • 電子化学的解析
  • 生体電気インピーダンス解析
  • インピーダンス・スペクトロスコピー
  • 複素インピーダンス測定
  • 腐食監視保護装置
  • 生物医学的センサーおよび車載センサー
  • 近接センシング
  • 非破壊検査
  • 材料特性解析
  • 燃料電池 / バッテリの状態監視

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

参考資料

  • すべてを表示 (53)
  • データシート (1)
  • アプリケーション・ノート (22)
  • 製品ハイライト (2)
  • リファレンス設計 (2)
  • 技術記事 (24)
  • ウェブキャスト (2)
  • アプリケーション・ノート
    技術記事

    リファレンス・デザイン (2)

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。

    PCN-PDN Information

    サンプル&購入

    オンライン購入や支払い方法などに関する質問については、「オンライン購入に関するFAQ」をご確認ください。

    サンプルは、外部のADI Sample Siteでのご注文となります。選択したパーツはSample Siteログイン後、カートに引き継がれます。Sample Siteを初めて使用する際は、アカウント登録をお願いいたします。Sample Siteに関するご質問は、SampleSupport@analog.com までお問合せください。



    モデル一覧の項目説明

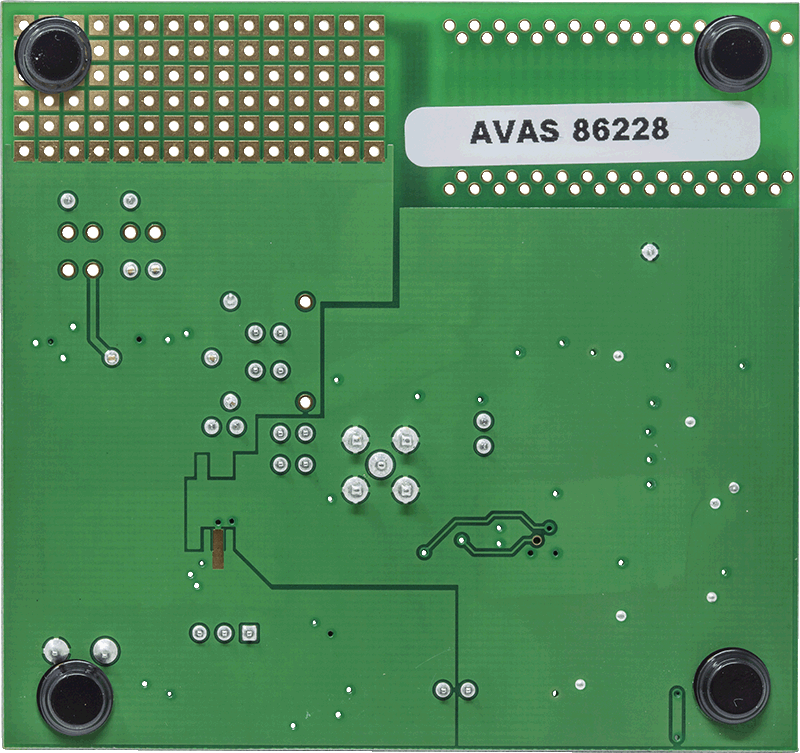

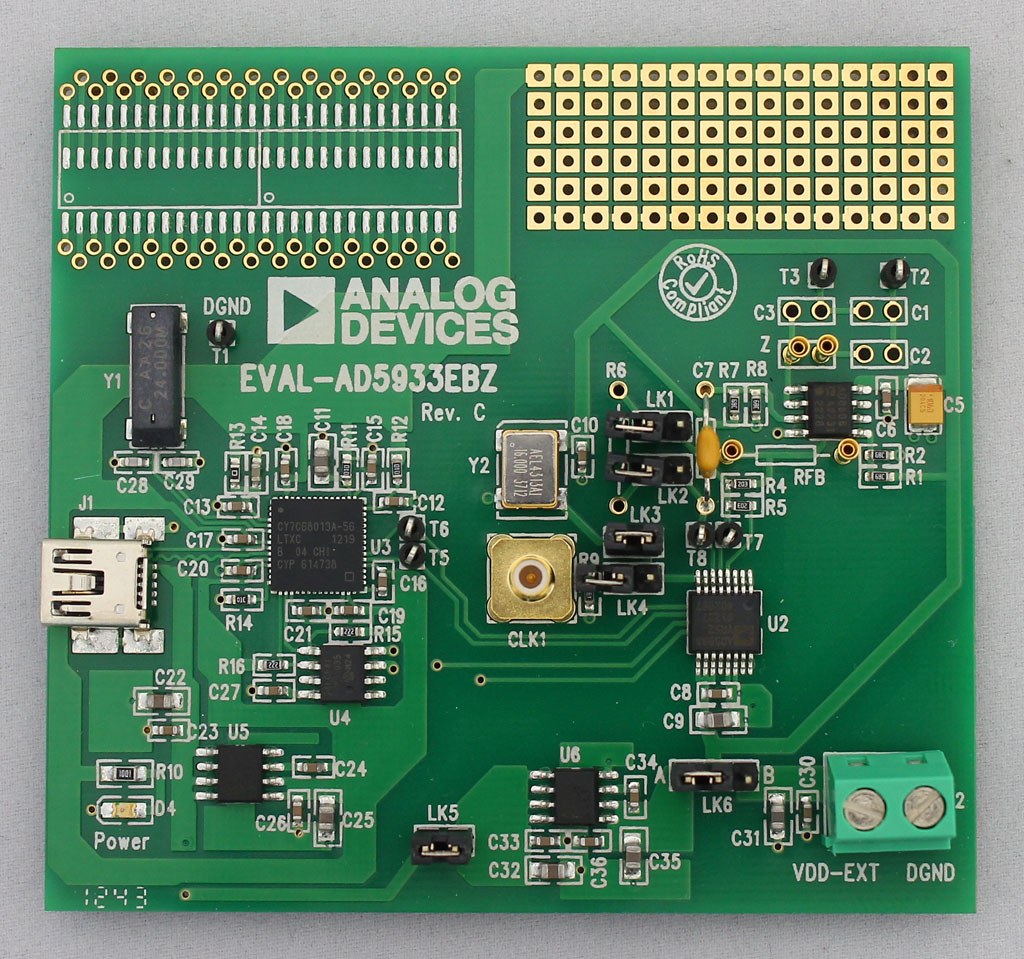

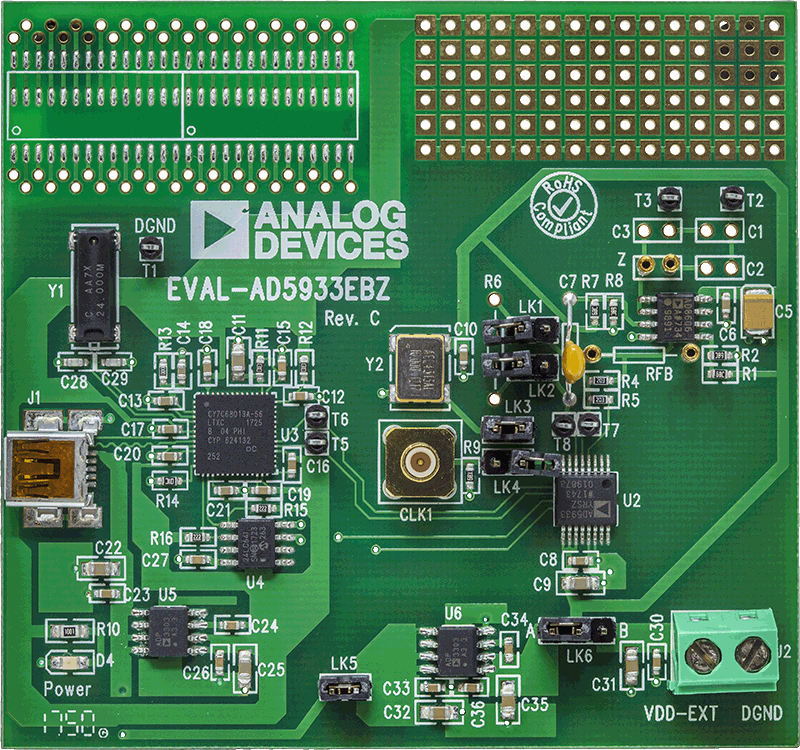

    評価用ボード
