ADA4500-2

オペアンプ、10MHz、14.5nV/√Hz、レールtoレール入 / 出力、ゼロ入力クロスオーバ歪

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.26
特長
  • 電源電圧除去比(PSRR):98dB(min)
  • コモンモード電圧除去比(CMRR):95dB(min)
  • オフセット電圧:120μV(max)
  • 単電源電圧動作:2.7V~5.5V
  • 両電源電圧動作:±1.35V~±2.75V
  • 広帯域幅:10MHz
  • レールtoレールの入力および出力
  • 低ノイズ
    • 2μV p-p@0.1Hz~10Hz
    • 14.5nV/√Hz@1kHz
  • 低入力バイアス電流:2pA(max)
製品概要
show more Icon

ADA4500-2は、デュアル10MHz、14.5nV/√Hz、低消費のアンプで、レールtoレールの入力振幅と出力振幅を持ち、2.7V~5.5Vの単電源で動作する特長を備えています。+3.0V、+3.3V、+5.0Vおよび±2.5Vの工業用標準の公称電圧で動作します。

新規のゼロ・クロスオーバ歪回路トポロジーを採用したこのアンプは、従来型のコンプリメンタリ・レールtoレール入力段で見られるクロスオーバ歪無しで、優れた電源電圧除去比(PSSR)とコモンモード電圧除去比(CMRR)性能を持ち、レールtoレールの入力コモンモード範囲にわたって高い直線性を提供します。その結果オペアンプはまた、優れた精度、広い帯域幅および非常に低いバイアス電流も備えています。

ADA4500-2は、この機能の組み合わせによって、高精度センサー・アプリケーションへの理想的な選択肢といえます、それは電源の変動による誤差を最小化し、全入力電圧範囲にわたって高いCMRRが維持されるためです。またADA4500-2は、A/Dコンバータ(ADC)をドライブするための優れたアンプといえます、それは、出力はコモンモード電圧内に歪が起きないためで、変換サブシステムのダイナミックレンジを最大化してADCを全入力電圧範囲で使うことが可能となるからです。

センサー、携帯用計測器、高精度信号処理および患者モニタのような多くのアプリケーションでは、ADA4500-2の特長を活用することができます。

ADA4500-2は拡張工業用温度範囲(-40℃~+125℃)にわたって仕様規定されており、8ピンのMSOPパッケージと8ピンLFCSPパッケージを採用しています。

アプリケーション

  • 圧力センサーと位置センサー
  • リモート・セキュリティ
  • 医用モニタ
  • プロセス・コントロール
  • ハザード検出器
  • フォトダイオード・アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4500-2ACPZ-R7
  • HTML
  • HTML
ADA4500-2ACPZ-RL
  • HTML
  • HTML
ADA4500-2ARMZ
  • HTML
  • HTML
ADA4500-2ARMZ-R7
  • HTML
  • HTML
ADA4500-2ARMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 5, 2018

- 16_0235

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 5, 2018

- 16_0235

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

EVAL-OPAMP-2評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ(デュアル8ピンLFCSP)CP-8
  • EVAL-PRAOPAMP-2RMZ(デュアル8ピンMSOP)RM-8
  • EVAL-PRAOPAMP-2RZ(デュアル8ピンSOIC)R-8

reference details image

AMC-ADA4500-2ARMZ

ADA4500-2 用のアンプ・メザニン・カード

zoom

AMC-ADA4500-2ARMZ

ADA4500-2 用のアンプ・メザニン・カード

ADA4500-2 用のアンプ・メザニン・カード

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • ユーザ定義の回路構成
  • 他の ADC 評価用ボードとの接続が簡単

製品の詳細

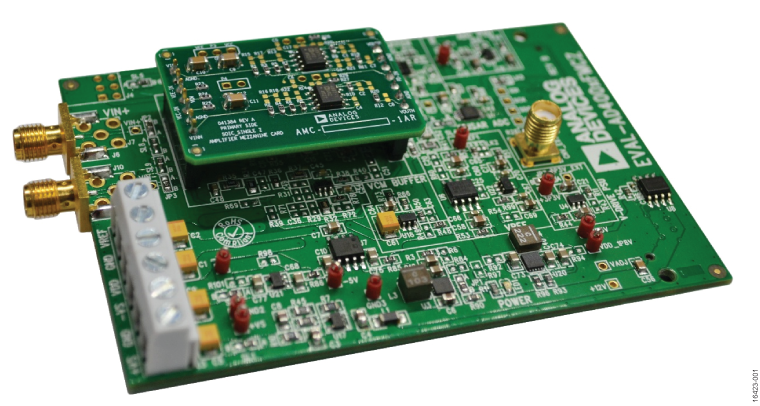

アナログ・デバイセズのアンプ・メザニン・カード (AMC) A/Dコンバータ (ADC) ドライバは、 8ピン、シングルおよびデュアル SOIC、6ピン、シングル SOT23、8ピン、デュアルMSOP および 16ピン、LFCSP パッケージの中のアンプの性能を評価します。このアドオン・ボードは 7ピン・ヘッダーを使用して ADC 評価用ボードに挿入することができます。アナログ・デバイセズ製 ADC 評価用ボード上に取り付けられている AMC を図 1に示します。

AMC は異なったパッケージのアナログ・デバイセズのオペアンプと ADC ドライバのどれでもサポートすることができます。ADC ドライバーをサレンキー・ローパス、ハイパス、またはバンドパス・フィルタとして、多重帰還型の・ローパス、ハイパス、またはバンドパス・フィルタとして、あるいは反転および非反転オペアンプとして構成することができます。また AMC をシングルエンド信号、完全差動信号、または差動 ADC に対するシングルエンド信号を駆動するために構成することもできます。

最適化された電源プレーンとグラウンド・プレーンにより、低ノイズの高速動作が実現されています。回路で最高の柔軟性と性能を得られるように、部品の配置と電源バイパスが最適化されています。AMC 評価用ボードでは、0402 または 0603 の表面実装技術(SMT)部品、1206 のバイパス・コンデンサ、2.54 mm のヘッダーを使用することができます。

すべての部品は表面に配置されます。裏面に配置される部品はありません。

ツールおよびシミュレーション

ツールおよびシミュレーション 6

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 3

EVAL-CN0410-ARDZ Evaluation Board

Programmable, 3-Channel LED Current Source Driver with isoSPI Repeater

±1 LSB Linear 16-Bit LED Current Source Driver

積分非直線性と微分非直線性が ±1 LSB 未満の 16 ビット、単電源 LED 電流ドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0370

積分非直線性と微分非直線性が ±1 LSB 未満の 16 ビット、単電源 LED 電流ドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0370

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
積分非直線性と微分非直線性が ±1 LSB 未満の 16 ビット、単電源 LED 電流ドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 単電源 LED 電流ドライバ
  • 16 ビット分解能
  • 積分非直線性および微分非直線性は ±1 LSB
  • 低ノイズ

詳細なリファレンス・デザインを表示 external link

積分非直線性と微分非直線性が±1LSB 未満の16 ビット、単電源、バッファ付き電圧出力 D/A 変換回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0348

積分非直線性と微分非直線性が±1LSB 未満の16 ビット、単電源、バッファ付き電圧出力 D/A 変換回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0348

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
積分非直線性と微分非直線性が±1LSB 未満の16 ビット、単電源、バッファ付き電圧出力 D/A 変換回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 16ビット 高精度 DAC
  • 低消費電力(<25mW)
  • 単電源
  • ±1LSBの積分非直線性と微分非直線性

詳細なリファレンス・デザインを表示 external link
