ADR4525

2.5V電圧リファレンス、超低ノイズ、高精度

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$2.89
特長
  • 最大温度係数(TCVOUT):
    • 0.8ppm / °C(Dグレード、0°C~70°C)
    • 1ppm / °C(Cグレード、0°C~70°C)
    • 2ppm / °C(Bグレード、−40°C~+125°C)
    • 4ppm / °C(Aグレード、−40°C~+125°C)
  • 出力ノイズ(0.1~10Hz):
    • 2.048V(typ)のVOUT で1μVp-p
  • 初期出力電圧誤差:
    • B、C、Dグレード:±0.02%(最大)
  • 入力電圧範囲:3~15V
  • 動作温度:
    • AグレードおよびBグレード:−40°C~+125°C
    • CグレードおよびDグレード:0°C~+70°C
  • 出力電流:+10mAソース/ -10mAシンク
  • 低静止電流:950μA (max)
  • 低ドロップアウト電圧:2mAで300mV(VOUT ≥ 3V)
  • 8ピンSOICおよびLCCパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
  • 長期ドリフト:4500時間で8ppm(代表値)
製品概要
show more Icon

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550のデバイスは、高精度、低消費電力、低ノイズの電圧リファレンスであり、± 0.02%(B、CまたはDグレード)の最大初期誤差、優れた温度安定性、低出力ノイズを持っています。

このファミリーの電圧リファレンスでは、高精度用の新しいコア回路を採用し、業界をリードする温度安定性とノイズ性能を提供しています。 また、このデバイスの出力電圧熱ヒステリシスは小さく、かつ長期出力電圧ドリフトも小さいため、時間と温度変動に対するシステム精度を向上させることができます。

最大動作電流は950μAで、かつ最大300mVの低ドロップアウト電圧なので、このデバイスは携帯型装置で使用することができます。

電圧リファレンスのADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 シリーズは広範囲な出力電圧を持ち、8ピンSOICを採用し、全デバイスとも仕様は−40°C~+125°Cの拡張工業用温度範囲で規定されています

ADR4525、ADR4540、ADR4550は、温度範囲が0℃~70℃であるDグレード(8ピンLCCパッケージで提供)とCグレードでも利用可能です。ADR4525W(8ピンSOICパッケージを採用)は車載アプリケーション向けに性能評価済みです。

アプリケーション

  • 高精度データ・アクイジション・システム
  • 高分解能データ・コンバータ
  • 高精度計測機器
  • 工業用計装機器
  • 医用機器
  • 車載バッテリのモニタリング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$2.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADR4525ARZ
  • HTML
  • HTML
ADR4525ARZ-R7
  • HTML
  • HTML
ADR4525BRZ
  • HTML
  • HTML
ADR4525BRZ-R7
  • HTML
  • HTML
ADR4525CRZ
  • HTML
  • HTML
ADR4525CRZ-R7
  • HTML
  • HTML
ADR4525DEZ
  • HTML
  • HTML
ADR4525DEZ-R7
  • HTML
  • HTML
ADR4525WBRZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

zoom

AD-PAARRAY3552R-SL

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

RF Front-end GaN Power Amplifier Biasing, Protection, and Control Reference Design

機能と利点

  • Designed to cover full Tx signal chains with integrated MCU and user-friendly GUI for faster and easier integration
  • Supports fault event protection - overvoltage (OV), overcurrent (OC), and overtemperature (OT)
  • Supports ultrafast sub-µs GaN gate voltage switching ~ (<1 µs)
  • Supports ultrafast (<10 µs) fault event protection from detection up to GaN gate pinch-off
  • Wide range of gate bias voltages from -10 V to +10 V
  • Configurable power-up and power-down sequence

製品の詳細

The AD-PAARRAY3552R-SL reference design provides control, protection, and proper biasing sequence for GaN power amplifier (PA) arrays. The design incorporates the AD3553R high-speed, dual-channel, 16-bit DAC to support the ultrafast sub-µs voltage settling time of GaN gates.

Key fault events, including overvoltage, overcurrent, and overtemperature, are effectively managed by the LTC7000, a static switch driver responsible for system fault protection.

The on-board MAX32666 ultralow-power ARM® Cortex®-M4 microprocessor provides essential debug and programming features for a comprehensive software development experience with the system. The system's firmware is built on ADI's open-source no-OS framework and includes a user-friendly graphical interface (GUI) for evaluation. Updates are easily applied through an SWD UART bootloader, streamlining prototyping.

The system can be powered by an external +48 V supply, requiring high current capabilities.

APPLICATIONS

  • 5G massive MIMOs
  • Macro base stations
Specifications
Fault Events
Fault Default Limit
Overvoltage +55 V
Overcurrent 3.5 A
Overtemperature 75°C
Output Ports
Port Name No. of ports
GaN gate ports 6
+48 V Gan drain ports 4
+5 V ports 5
Enable ports 2
Power Supply
External +48 V DC at 5 A
Operating Conditions
Temperature Range 45°C to +75°C

EVAL-AD5676RARDZ

Evaluation Board for the AD5676R WLCSP

zoom

EVAL-AD5676RARDZ

Evaluation Board for the AD5676R WLCSP

Evaluation Board for the AD5676R WLCSP

機能と利点

  • Full featured evaluation board for the AD5676R WLCSP
  • On-board or external power supply
  • On-board or external voltage reference
  • Arduino® Uno form-factor, mates with SDP-K1
  • PC control via Analysis | Control | Evaluation (ACE) Software

製品の詳細

The EVAL-AD5676RARDZ allows users to quickly prototype AD5676R circuits and reduce design time. The AD5676R operates from a single 2.7 V to 5.5 V supply. The AD5676R incorporates an internal 2.5 V reference to give a full-scale output voltage of 2.5 V or 5 V. An ADR4525 is also provided on-board as a 2.5V reference source. A different external reference voltage can be applied via the EXT_REF SMB connector or test pin if needed.

The EVAL-AD5676RARDZ interfaces to the USB port of a PC via a system demonstration platform board (SDP-K1 ). The Analysis | Control | Evaluation (ACE) software is available for download from the EVAL-AD5676RARDZ product page to use with the evaluation board to allow the user to program the AD5676R. A peripheral module interface (PMOD) connection is also available to allow the connection of microcontrollers to the evaluation board without the SDP-K1 board. When a microcontroller is used through the PMOD connection, the SDP-K1 board must be disconnected, and the user is unable to operate the ACE software.

The EVAL-AD5676RARDZ is compatible with the EVAL-SDP-CK1Z (SDP-K1), which should be purchased separately. A typical connection between the EVAL-AD5676RARDZ and the SDP-B controller board is shown in the user guide. For full details, see the AD5676R data sheet, which must be used in conjunction with the user guide when using the EVAL-AD5676RARDZ.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 6

Figure 1. CN0554 Simplified Block Diagram

Raspberry Pi プラットフォーム対応±10V アナログ入力および±15V アナログ出力

zoomopens a dialog

CN0554

Raspberry Pi プラットフォーム対応±10V アナログ入力および±15V アナログ出力

CN0554

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Raspberry Pi プラットフォーム対応±10V アナログ入力および±15V アナログ出力

機能と利点

  • 8個の疑似差動入力または16個のシングルエンド入力
  • ±13Vまで選択可能な入力電圧範囲
  • 16個のシングルエンド出力
  • ±15Vまで可能な出力
  • 電源レールはすべてRaspberry Piで供給
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

3.71 M

ビデオ

Thumbnail Image

2 17, 2023

01:00

CN0554: 10V Analog Input and 15V Analog Output for Raspberry Pi

プログラマブル・ゲイン・トランスインピーダンス・アンプと同期検波器付き2チャンネル色度計 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

cn0312

プログラマブル・ゲイン・トランスインピーダンス・アンプと同期検波器付き2チャンネル色度計 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

cn0312

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
プログラマブル・ゲイン・トランスインピーダンス・アンプと同期検波器付き2チャンネル色度計 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Dual channel RGB colorimeter
  • High sensitivity low noise transimpedance amplifier
  • Programmable gain TIA
詳細なリファレンス・デザインを表示 external link
Femtoampere Measurement System Functional Diagram

超高感度フェムトアンペア計測プラットフォーム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0407

超高感度フェムトアンペア計測プラットフォーム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0407

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
超高感度フェムトアンペア計測プラットフォーム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • フェムトアンペア・レベルの測定
  • 電位計グレードの入力アンプ
  • 最大入力バイアス電流: 20 fA(85 ℃)
  • 24 ビットのシグマ・デルタ ADC
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.96 M

ビデオ

Thumbnail Image

7 24, 2014

01:25

sample_iTunes

Thumbnail Image

4 07, 2017

01:20

Valeria

Thumbnail Image

2 11, 2014

01:44

AnalogDevices-F04

Figure 1. CN0585 Simplified Block Diagram

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

zoomopens a dialog

CN0585

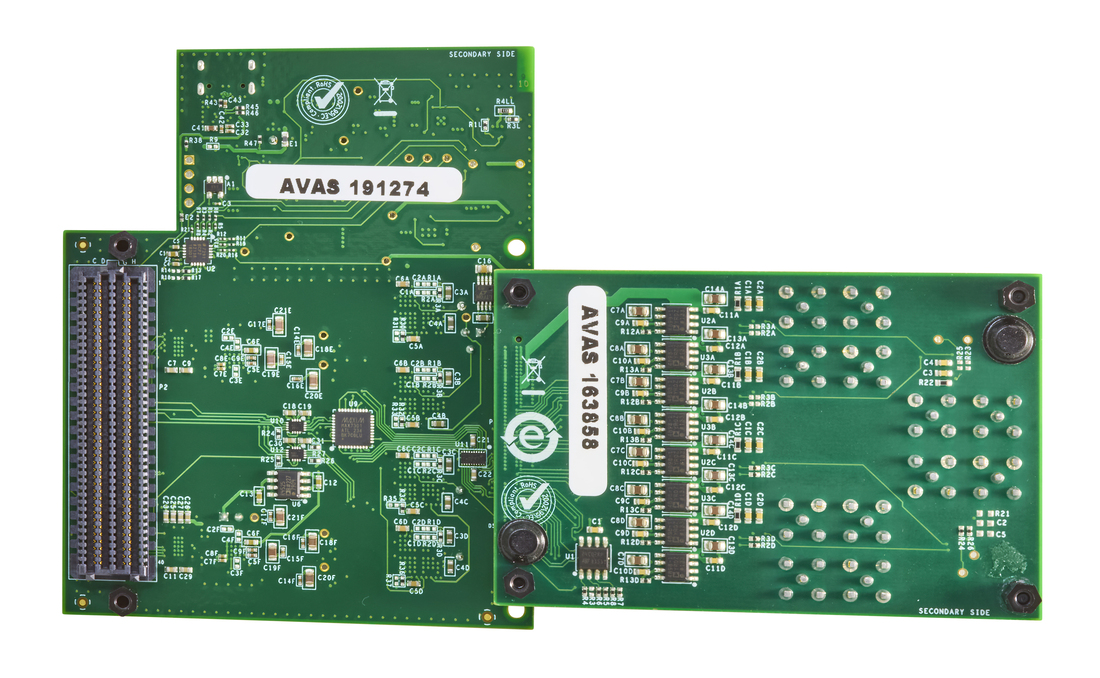

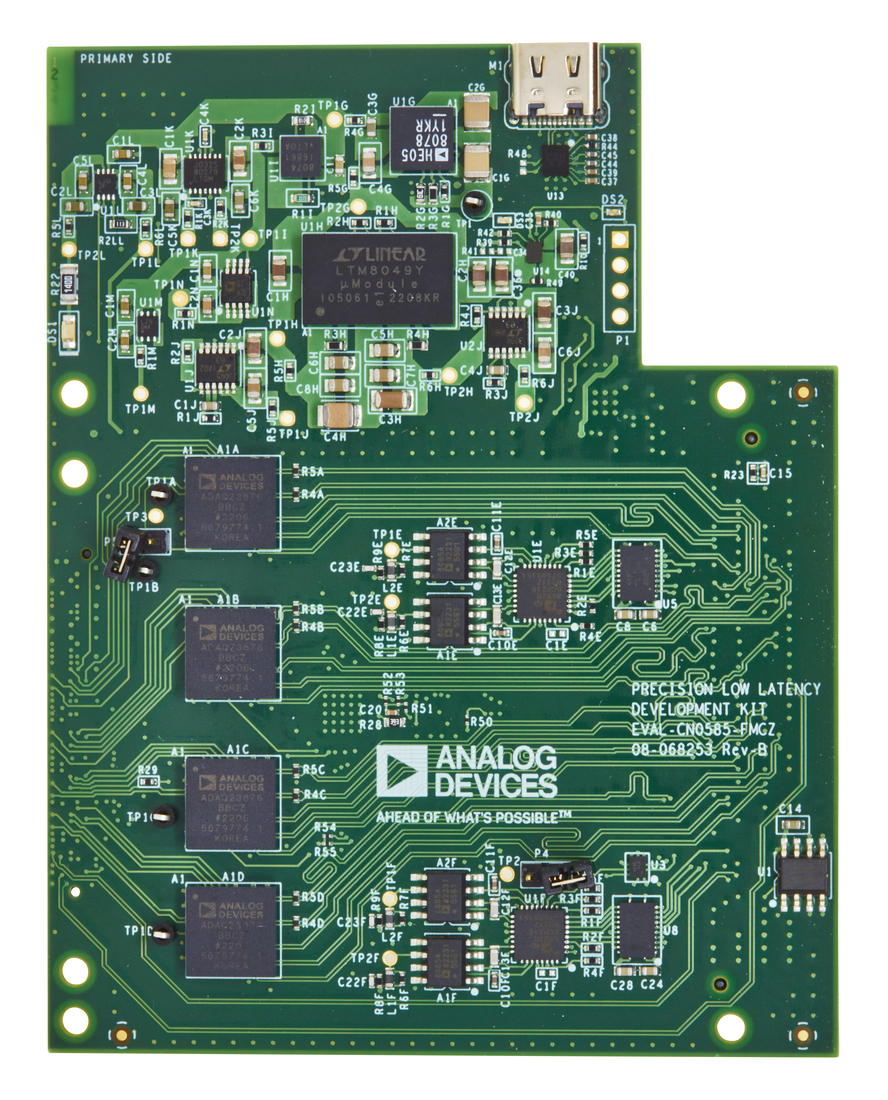

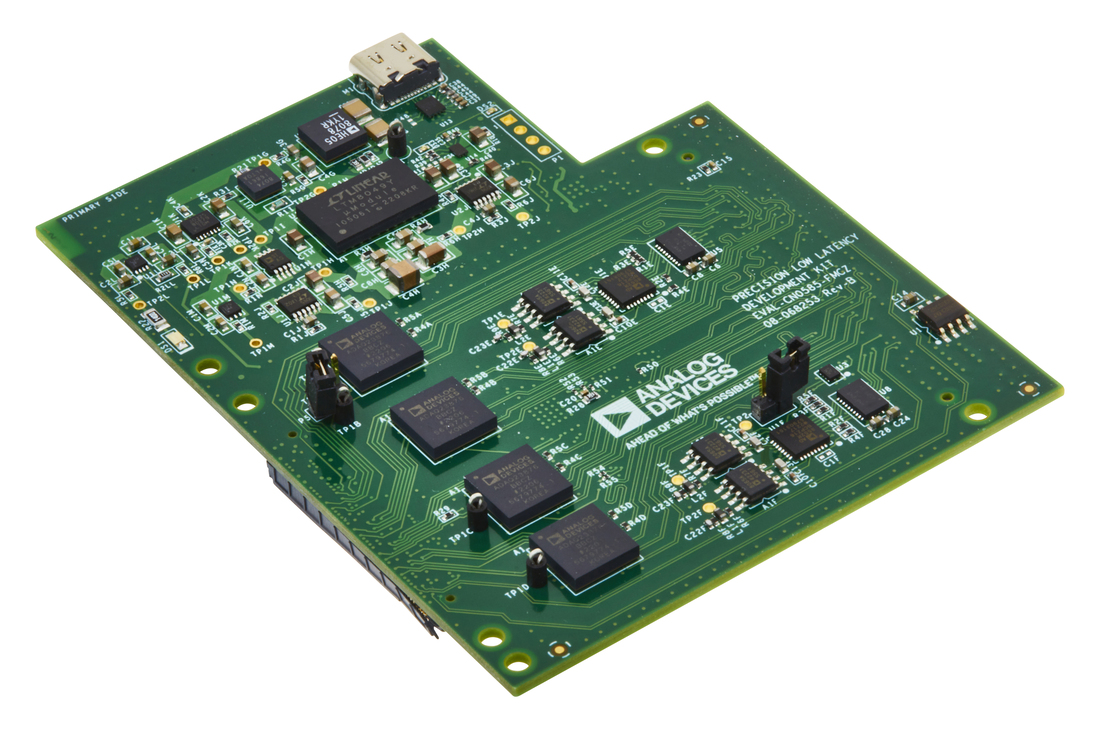

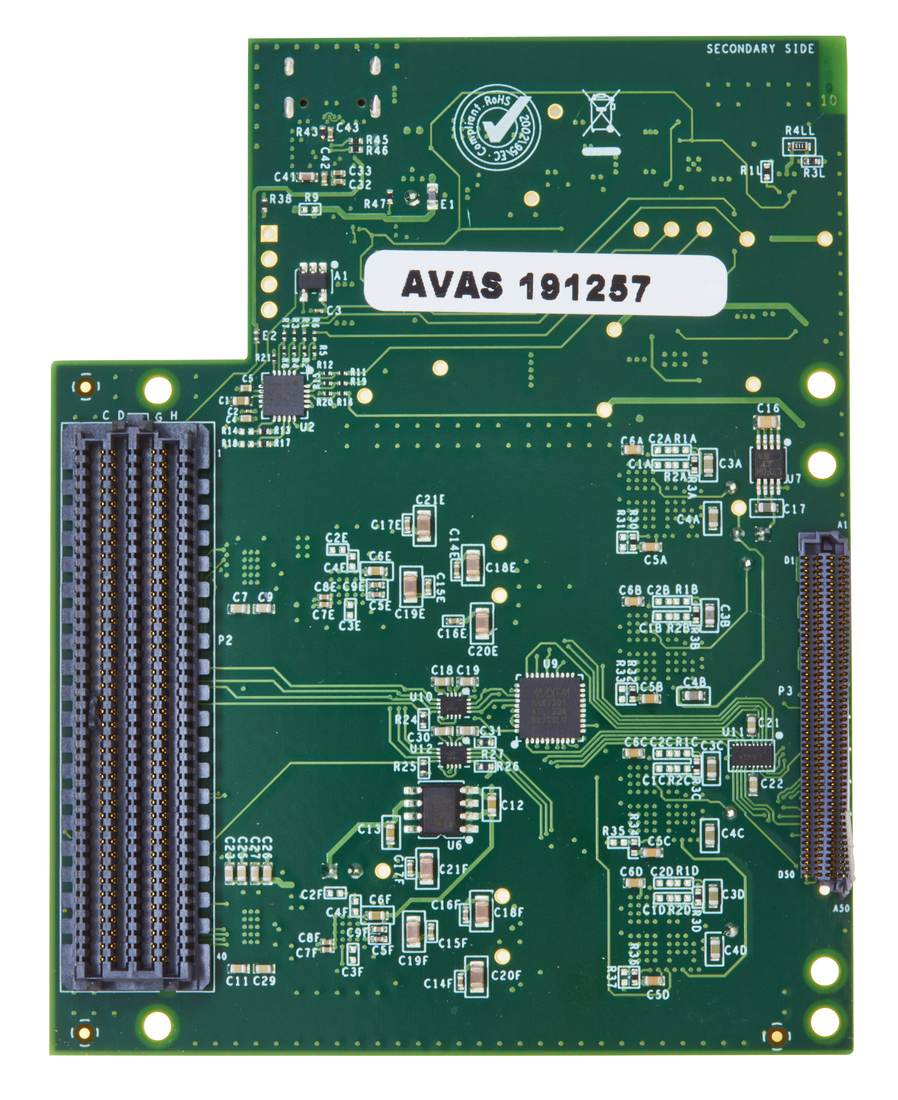

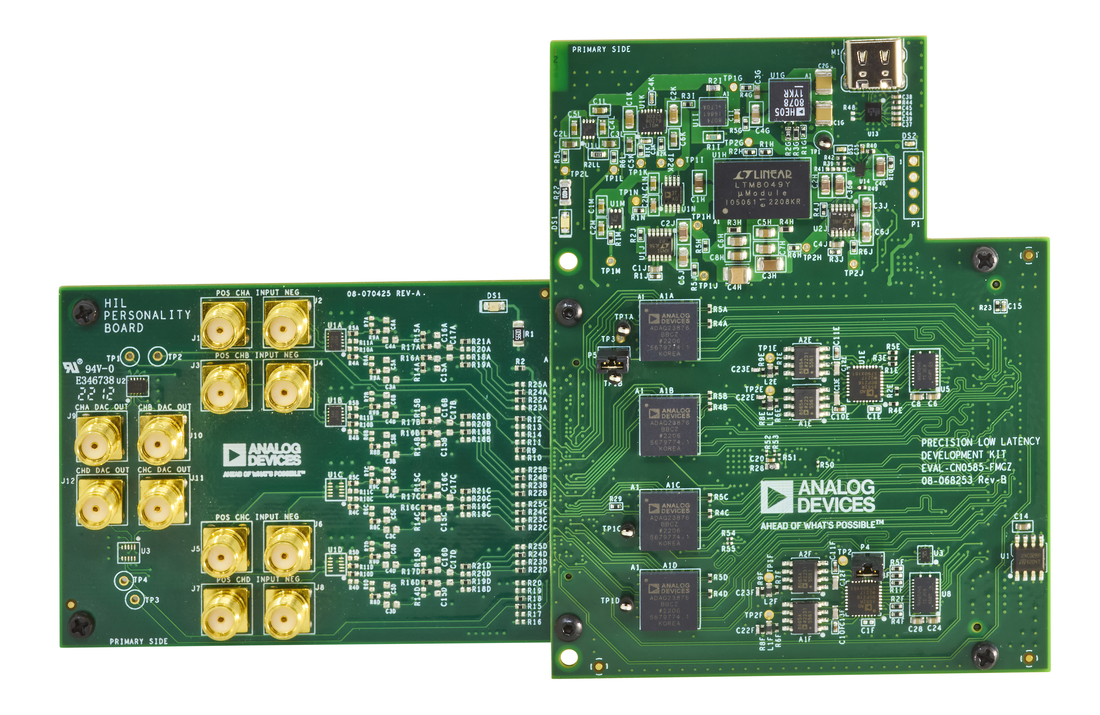

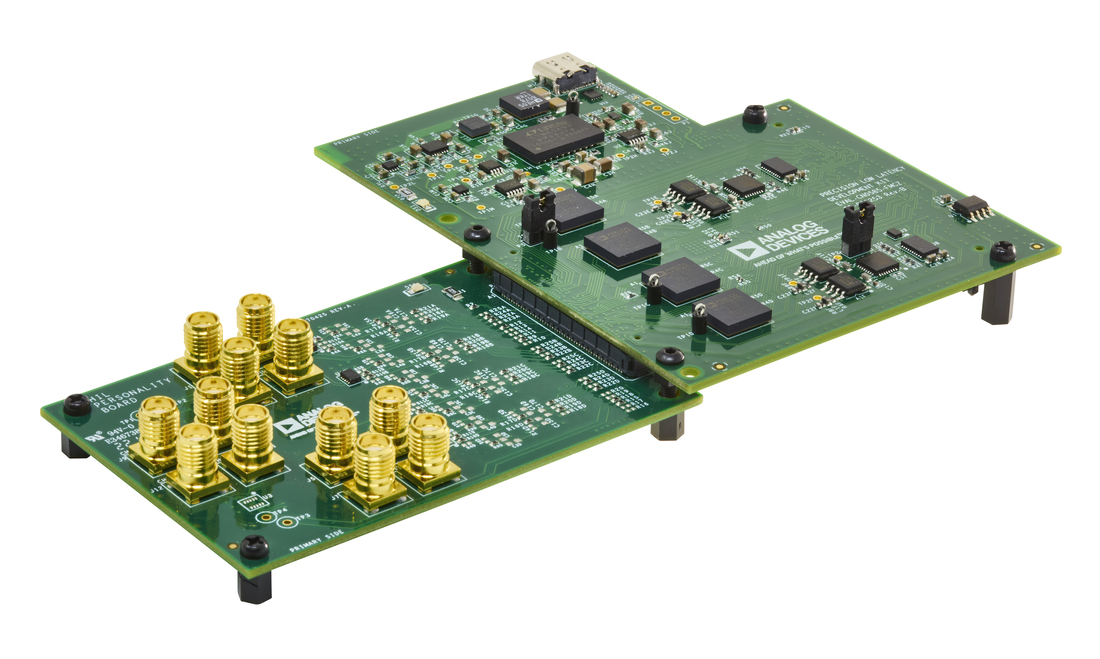

Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

CN0585

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Quad Channel, Low Latency, Data Acquisition and Signal Generation Module

機能と利点

  • 4 Analog Input Channels with Configurable Voltage Ranges
  • 4 Analog Output Channels with Configurable Voltage Ranges
  • 200 ns Latency between ADC Measurement and DAC Settling
  • Analog Front End Interface Connector
  • Modeling and Simulation Compatible with MATLAB and Python
  • FMC Connector Interface to FPGA
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

32.13 M

±1 LSB Linear 16-Bit LED Current Source Driver

積分非直線性と微分非直線性が ±1 LSB 未満の 16 ビット、単電源 LED 電流ドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0370

積分非直線性と微分非直線性が ±1 LSB 未満の 16 ビット、単電源 LED 電流ドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0370

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
積分非直線性と微分非直線性が ±1 LSB 未満の 16 ビット、単電源 LED 電流ドライバ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 単電源 LED 電流ドライバ
  • 16 ビット分解能
  • 積分非直線性および微分非直線性は ±1 LSB
  • 低ノイズ

詳細なリファレンス・デザインを表示 external link

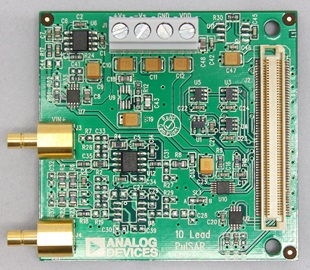

16 ビット、100kSPS、単電源、低消費電力データ・アクイジション・システム  ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。
