LT8582

新規設計に推奨

フォルト保護付き、デュアル3A 昇圧/反転/SEPIC DC/DC コンバータ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$4.48
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 42V、3Aのデュアル連結パワースイッチ
  • マスター/スレーブ(1.7A/1.3A) スイッチ設計
  • 広い入力電圧範囲:2.5V～22Vで動作、過渡電圧は最大40V
  • パワーグッド・ピンにより、イベント・ベースのシーケンス制御が可能
  • スイッチング周波数：最大2.5MHz
  • チャネルごとに昇圧、SEPIC、反転またはフライバック・コンバータとして容易に構成可能,
  • 低VCESATスイッチ：270mV/ 2.75A (標準)
  • 外部クロックに同期可能
  • 出力の短絡保護
  • ゆっくり変化する入力信号を受け入れる高利得のSHDNピン
  • 24ピン7mm × 4mm DFN パッケージ
LT8582
フォルト保護付き、デュアル3A 昇圧/反転/SEPIC DC/DC コンバータ
1.5MHz, 5V to ±12V Efficiency and Power Loss (Load Between 12V and –12V Outputs) Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
シリコン発振器 1
LTC6908
スペクトル拡散変調付き抵抗設定SOT-23発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8582
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1734A

LT8582IDKD Demo Board I Dual 3A Boost/Inverting/SEPIC DC/DC Converter

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1734A features the dual channel LT8582 in boost and inverting regulator configurations. The circuit is designed to convert a 5V to 10V input source to 12V at 900mA and –12V at 590mA. To limit the temperature rise of the chip to 40°C, on the demo board with no air flow, the maximum combined output power is 15W. Additional input bulk capacitance may be needed, subject to source impedance. DC1734A is designed to survive output short circuit events.
DC1734A
LT8582IDKD Demo Board I Dual 3A Boost/Inverting/SEPIC DC/DC Converter

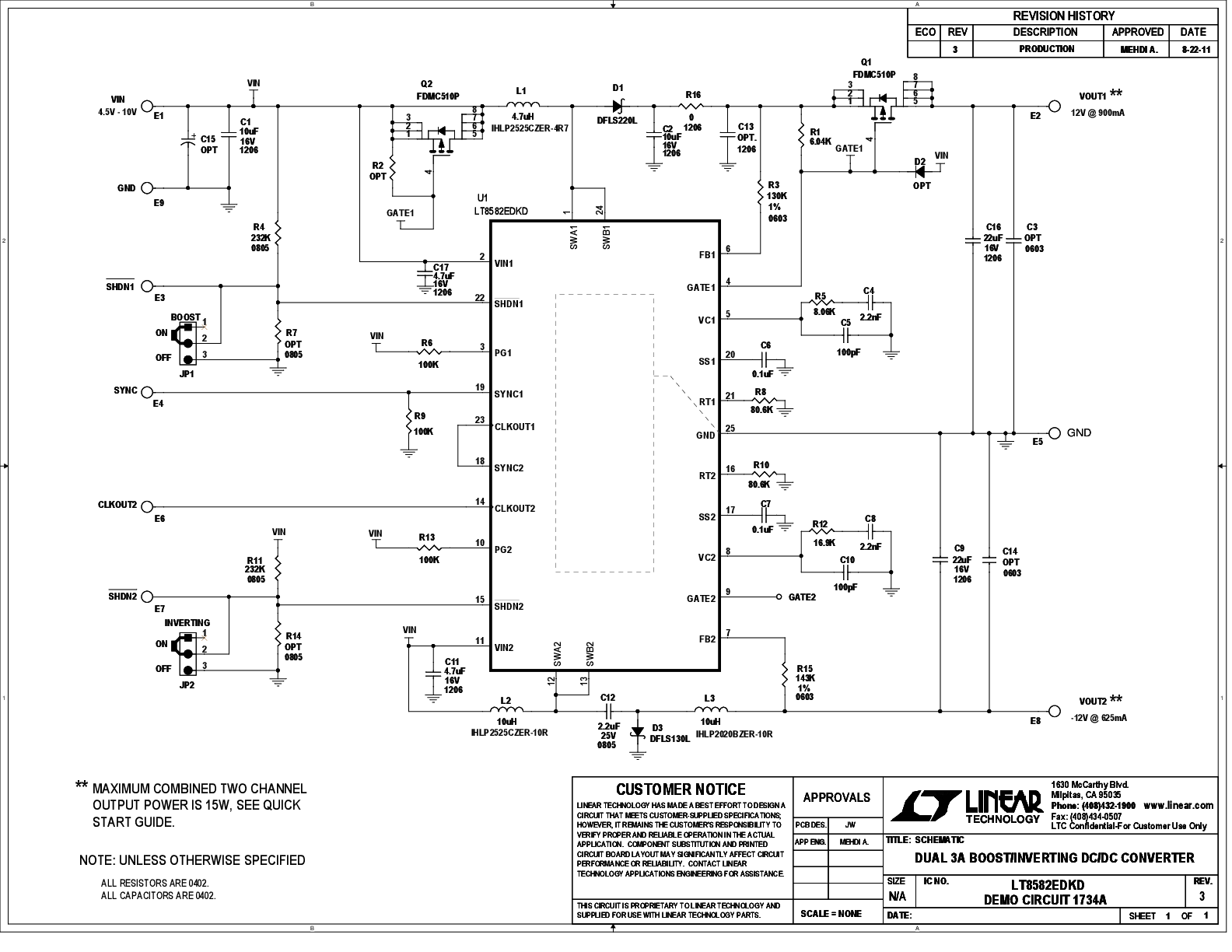

DC1734A - Schematic

リファレンス・デザイン

Figure 1. CN0554 Simplified Block Diagram
Figure 1. CN0554 Simplified Block Diagram
EVAL-CN0554-RPIZ
EVAL-CN0554-RPIZ - Top View
EVAL-CN0554-RPIZ - Bottom View
CN0554 Circuits from the Lab®

Raspberry Pi プラットフォーム対応±10V アナログ入力および±15V アナログ出力

詳細なリファレンス・デザインを表示

機能と利点

  • 8個の疑似差動入力または16個のシングルエンド入力
  • ±13Vまで選択可能な入力電圧範囲
  • 16個のシングルエンド出力
  • ±15Vまで可能な出力
  • 電源レールはすべてRaspberry Piで供給

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2023-02-17 01:00
    CN0554: 10V Analog Input and 15V Analog Output for Raspberry Pi
CN0554
Raspberry Pi プラットフォーム対応±10V アナログ入力および±15V アナログ出力
Figure 1. CN0554 Simplified Block Diagram
EVAL-CN0554-RPIZ
EVAL-CN0554-RPIZ - Top View
EVAL-CN0554-RPIZ - Bottom View
