LT3090

新規設計に推奨

電流制限をプログラム可能な-36V、600mA負電圧リニア・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

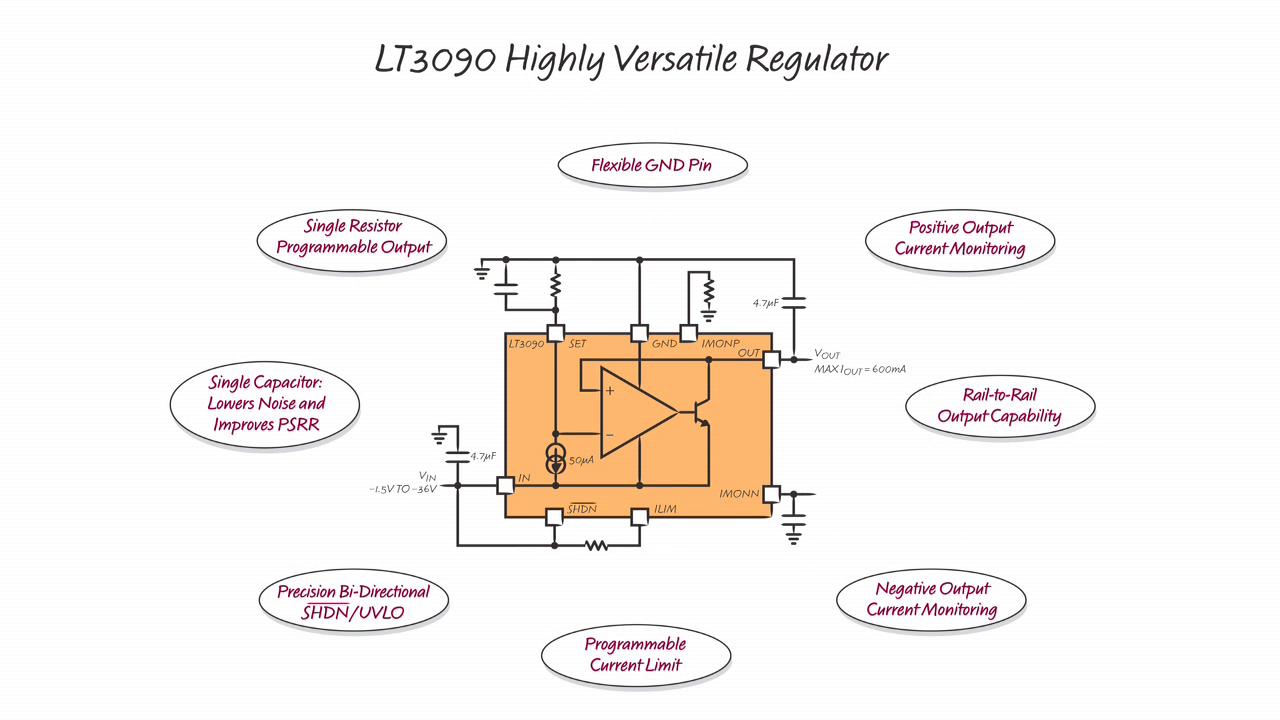

製品の詳細

  • 出力電流：600mA
  • 1本の抵抗で出力電圧を設定
  • 50μAのSETピン電流：初期精度±1%
  • プログラム可能な電流制限
  • 正または負の出力電流モニタ
  • 並列接続可能なので電流値が増加し放熱特性が向上
  • 低ドロップアウト電圧：300mV
  • 低出力ノイズ：18μVRMS（10Hz～100kHz）
  • 3端子のフロート・レギュレータとして構成可能
  • 広い入力電圧範囲：-1.5V～-36V
  • レール・トゥ・レールの出力電圧範囲：0V～-32V
  • 正/負のシャットダウン・ロジックまたはUVLO
  • プログラム可能なケーブル電圧降下補償
  • 負荷レギュレーション：1.2mV（1mA～600mA）
  • 4.7μF以上の出力コンデンサで安定
  • セラミック・コンデンサまたはタンタル・コンデンサで安定
  • 熱特性が改善された12ピンMSOPパッケージおよび0.75mm × 3mm × 3mmの10ピンDFNパッケージ
LT3090
電流制限をプログラム可能な-36V、600mA負電圧リニア・レギュレータ
Output Noise: 10Hz to 100kHz Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 4

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
負電圧のリニア電圧レギュレータ（LDO） 1
LT3015
新規設計に推奨 高精度電流制限機能を備えた、低ノイズの1.5A負電圧リニア・レギュレータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3090
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

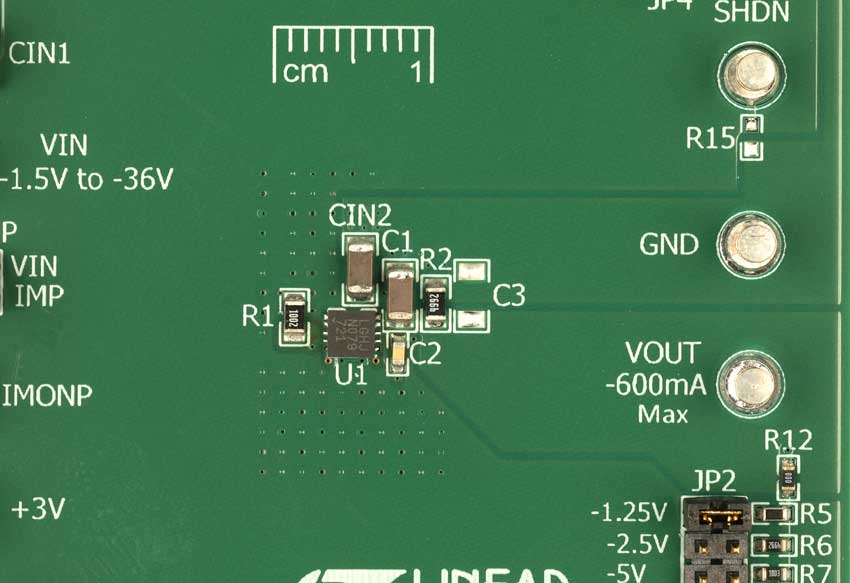

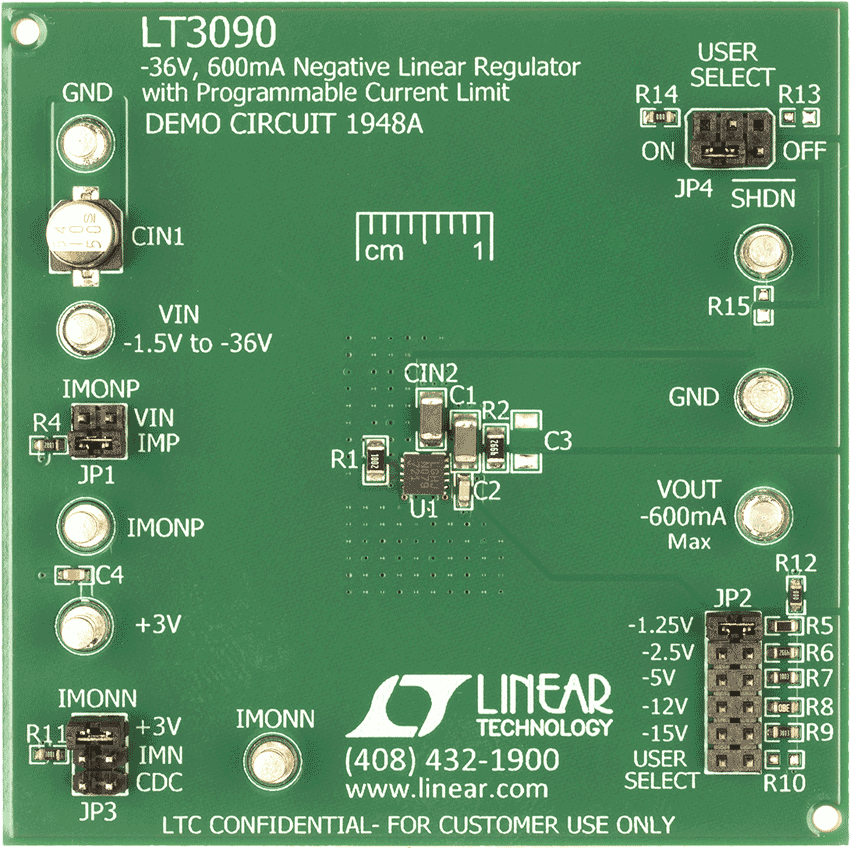

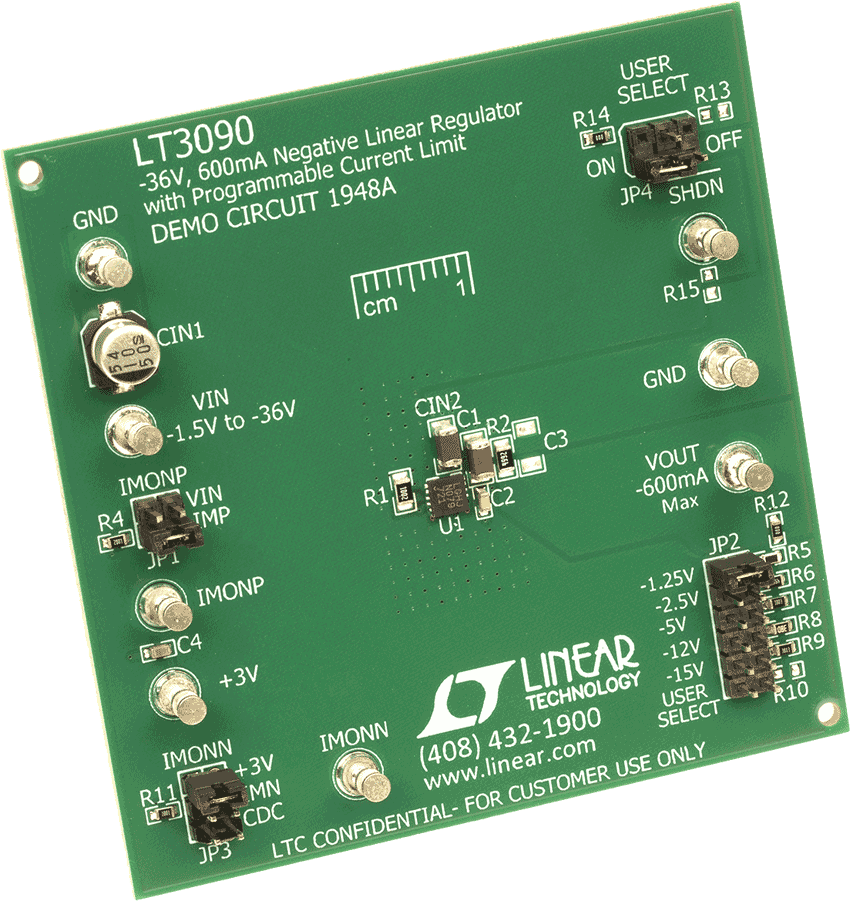

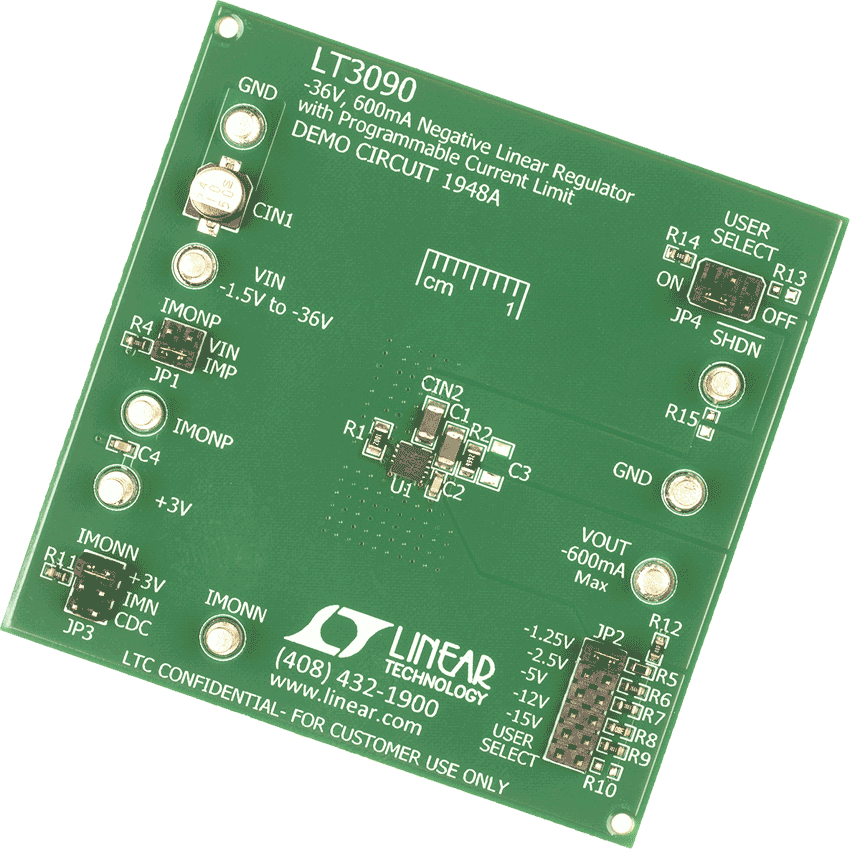

DC1948A

LT3090 Demo Board | Negative Linear Regulator with Prog Current Limit, -1.5V ≤ VIN ≤ -36V, VOUT = -1.25V/-2.5V/-5V/-12V/-15V/-18V @ 600mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1948A is a 600mA low dropout negative linear regulator featuring the LT3090. This device is designed for applications requiring negative output voltage, high current with no heat sink, output adjustability to zero and low dropout voltage. The LT3090 features fast transient response, high PSRR and low output noise. The LT3090 supplies 600mA at a typical dropout voltage of 300mV. Operating quiescent current is nominally 1mA and drops to << 1μA in shutdown. A single resistor adjusts the LT3090’s precision programmable current limit. The LT3090’s positive or negative current monitor either sources a current (0.5mA/A) or sinks a current (1mA/A) proportional to output current. Built-in protection includes reverse output protection, internal current limit with foldback and thermal shutdown with hysteresis.
DC1948A
LT3090 Demo Board | Negative Linear Regulator with Prog Current Limit, -1.5V ≤ VIN ≤ -36V, VOUT = -1.25V/-2.5V/-5V/-12V/-15V/-18V @ 600mA

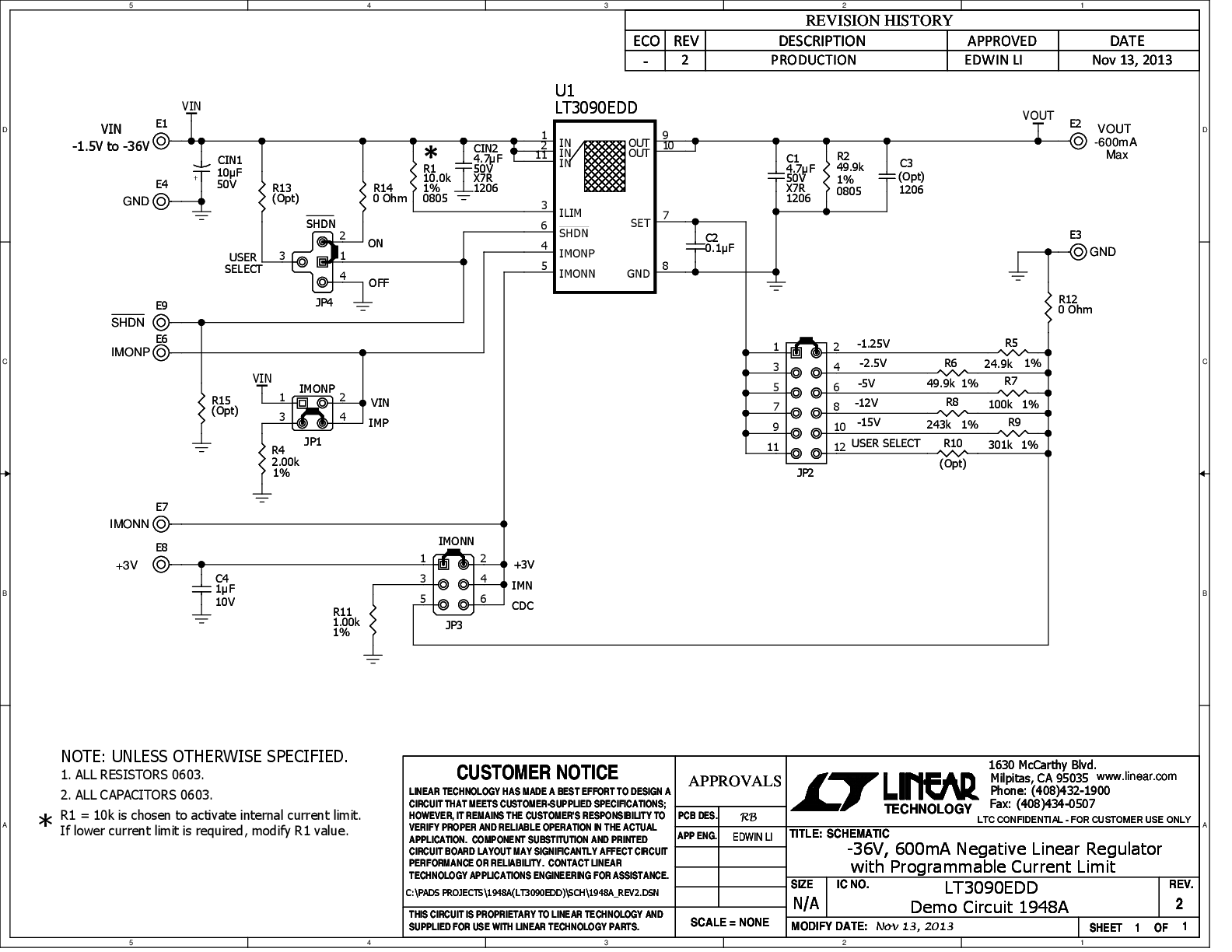

DC1948A Demo Board DC1948A Demo Board DC1948A Demo Board DC1948A Demo Board DC1948A - Schematic
