ADP1761

1 A、低入力電圧、低ノイズのCMOSリニア電圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$3.64
特長
  • 最大出力電流: 1 A
  • 低い入力電源電圧範囲
    • VIN = 1.10 V ~ 1.98 V、外部バイアス電源不要
  • 固定出力電圧範囲: VOUT_FIXED = 0.9 V ~ 1.5 V
  • 可変出力電圧範囲: VOUT_ADJ = 0.5 V ~ 1.5 V
  • 超低ノイズ: 2 μV rms、100 Hz ~ 100 kHz
  • ノイズ・スペクトル密度
    • 4 nV/√Hz(10 kHz)
    • 3 nV/√Hz(100 kHz)
  • 低いドロップアウト電圧:1 A 負荷で 30 mV(代表値)
  • 動作電源電流: 無負荷で 4.5 mA(代表値)
  • ライン、負荷、温度に対する固定出力電圧精度:±1.5 %
  • 優れた電源電圧変動除去比(PSRR)性能
    • 10 kHz、1 A 負荷で67 dB(typ)
    • 100 kHz、1 A 負荷で51 dB(typ)
  • 優れた負荷/ラインの過渡応答
  • 突入電流を低減するソフト・スタート
  • 10 μF の小型セラミック・コンデンサ用に最適化
  • 電流制限と熱過負荷保護
  • パワーグッド・インジケータ
  • 高精度イネーブルを装備
  • 16 ピン、3 mm × 3 mm LFCSP パッケージ

製品概要
show more Icon
ADP1761 は低ノイズ、低ドロップアウト(LDO)のリニア電圧レギュレータです。このデバイスは効率向上のための外付けバイアス電源を必要とせずに最小 1.10 V の入力電圧の単電源で動作し、最大 1 A の出力電流を供給するように設計されています。

1 A 負荷でのドロップアウト電圧が 30 mV(typ)と低いため、小さなヘッドルームで動作しながら、レギュレーションを維持することができ、高い効率を実現します。

ADP1761 は、10 µF の小型セラミック出力コンデンサで安定して動作するように最適化されており、最小限の基板面積で最適なトランジェント性能を提供します。

ADP1761 の固定出力電圧範囲は、0.9 V ~ 1.5 V です。可変出力モードの出力は、VADJ とグラウンドの間に接続された外付け抵抗によって 0.5 V ~ 1.5 V に設定することができます。

ソフト・スタート時間は、SS ピンにコンデンサを接続することによって外部で設定することができます。短絡保護回路と熱過負荷保護回路により、悪条件下での損傷を防止します。小型 16 ピン LFCSP パッケージを採用しており、様々なアプリケーションに対応する最小フットプリント・ソリューションを提供します。

アプリケーション

  • 無線周波数(RF)トランシーバ、A/D コンバータ(ADC)および D/A コンバータ(DAC)回路、フェーズロック・ループ(PLL)、電圧制御発振器(VCO)、クロック内蔵回路などのノイズに敏感なアプリケーションのレギュレーション
  • フィールド・プログラマブル・ゲート・アレイ(FPGA)およびデジタル・シグナル・プロセッサの電源
  • 医療機器、健康機器
  • 工業用機器、計装機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$3.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1761ACPZ-0.9-R7
  • HTML
  • HTML
ADP1761ACPZ-1.0-R7
  • HTML
  • HTML
ADP1761ACPZ-1.1-R7
  • HTML
  • HTML
ADP1761ACPZ-1.2-R7
  • HTML
  • HTML
ADP1761ACPZ-1.3-R7
  • HTML
  • HTML
ADP1761ACPZ-1.5-R7
  • HTML
  • HTML
ADP1761ACPZ-R7
  • HTML
  • HTML
ADP1761ACPZ0.95-R7
  • HTML
  • HTML
ADP1761ACPZ1.25-R7
  • HTML
  • HTML
ADP1761WACPZ-0.9-R7
  • HTML
  • HTML
ADP1761WACPZ-1.0-R7
  • HTML
  • HTML
ADP1761WACPZ-1.1-R7
  • HTML
  • HTML
ADP1761WACPZ-1.2-R7
  • HTML
  • HTML
ADP1761WACPZ-1.3-R7
  • HTML
  • HTML
ADP1761WACPZ-1.5-R7
  • HTML
  • HTML
ADP1761WACPZ-R7
  • HTML
  • HTML
ADP1761WACPZ0.95-R7
  • HTML
  • HTML
ADP1761WACPZ1.25-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

ADP176x-EVALZ

ADP1761/ADP1762/ADP1763 Evaluation Board

zoom

ADP176x-EVALZ

ADP1761/ADP1762/ADP1763 Evaluation Board

ADP1761/ADP1762/ADP1763 Evaluation Board

機能と利点

  • Input voltage range: 1.1 V to 1.98 V
  • Output current range
    – ADP1761: 0 mA to 1 A
    – ADP1762: 0 mA to 2 A
    – ADP1763: 0 mA to 3 A
  • Output voltage accuracy: ±1.5%
  • Operating temperature range: −40°C to +125°C

製品の詳細

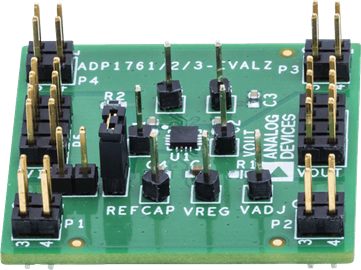

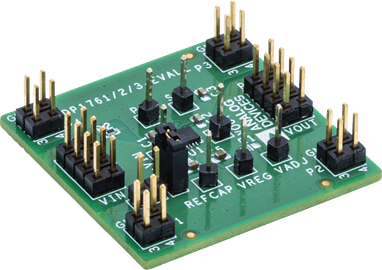

The ADP1761, ADP1762, and ADP1763 evaluation boards demonstrate the functionality of the ADP1761, ADP1762, and ADP1763 series of linear regulators.

Simple device measurements, such as line and load regulation, dropout voltage, and ground current, are demonstrated with only a single voltage supply, a voltmeter, an ammeter, and load resistors.

For full details on the ADP1761, ADP1762, and ADP1763 line regulators, see the ADP1761, ADP1762, and ADP1763 data sheets, which should be consulted in conjunction with the user guide, UG-954, when using this evaluation board.


reference details image

AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

zoom

AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

Direct RF to Baseband Transmit Radio

機能と利点

  • TX
    • 16-bit 12GSPS RFDAC
    • JESD204B Interface
      • 8 lanes up to 12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x Interpolation
    • 64-bit NCO at max rate
    • Analog Modes of Operation:
      • Normal Mode: 6GSPS DAC rate
        • Synthesis up to 2.5GHz (1st Nyquist)
      • Mix Mode: 6GSPS DAC rate
        • Synthesis in 2nd & 3rd Nyquist zones
      • 2X Normal Mode: 12GSPS DAC rate
        • Synthesis up to 6GHz (1st Nyquist)
      • Excellent dynamic performance
  • RX
    • 3.2GHz full power bandwidth at 2.5GSPS
      • Noise Density = -149.5dBFs/Hz, ENOB = 9.5 bits
      • SFDR = 77 dBc at 1GHz Ain (2.5Gsps)
      • SFDR = 77dBc at 1.8GHz Ain (2.5Gsps)
    • +/-0.3 LSB DNL, +/-1.0 LSB INL
    • Dual supplies : 1.3V and 2.5V
    • 8 or 6 Lane JESD204B Outputs
    • Programmable clipping threshold for Fast Detect output
    • Two Integrated wide band digital down converters (DDC) per channel
      • 10-bit complex NCO
      • 2 cascaded half band filters (dec/8, dec/16)
    • Timestamp for synchronous processing alignment
      • SYSREF Setup/Hold detector
    • Programmable Interrupt (IRQ) event monitor

製品の詳細

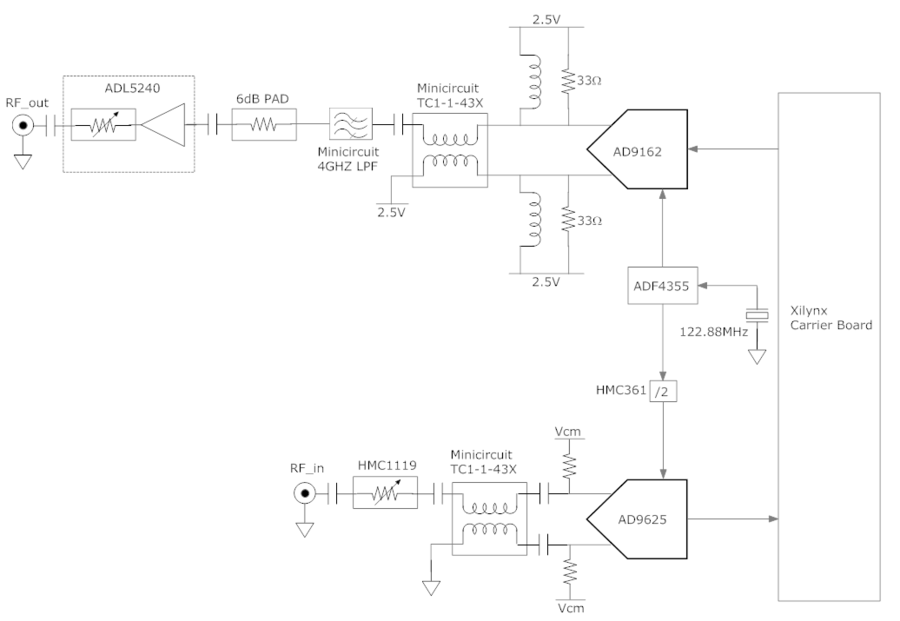

The AD-FMComms11-EBZ board is a system platform board for communication infrastructure applications that demonstrates the Direct to RF (DRF) transmitter and observation receiver architecture. Using high sample rate RFDAC(s) and RFADC(s), a number of components in previous generation transmitters can be eliminated, such as mixers, modulators, IF amplifiers and filters. The objective being to bring the ADC or DAC as close to the antenna as possible, leading to possibly more cost effective and efficient communications solution.
