特長
- SEPIC構成または反転構成
- 広い入力電圧範囲：2.8V～18V
- VIN = 12V、VOUT = 2.5Vまたは－2.5Vでの最大出力電流：700mA
- VIN = 12V、VOUT = 15Vまたは－15Vでの最大出力電流：375mA
- 出力電圧範囲：2.5V～15Vまたは－2.5V～－15V
- 選択可能なスイッチング周波数：200kHz～2MHz
- プログラム可能なソフトスタート
- ユーザが設定可能な低電圧ロックアウト
- 6.25mm × 11.25mm × 4.92mm BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8045は、該当する出力レールを接地するだけでSEPICコンバータまたは反転コンバータとして構成できるμModule®（マイクロモジュール）DC/DCコンバータです。SEPIC構成では、安定化出力電圧を入力電圧より高く、低く、または等しくすることができます。LTM8045は、パワー・デバイス、インダクタ、制御回路、および受動部品を内蔵しています。設計を完了するために必要なのは、入力コンデンサ、出力コンデンサ、出力電圧設定用の小さな抵抗、およびスイッチング周波数だけです。その他の部品を使用して、ソフトスタートや低電圧ロックアウトを制御することもできます。
LTM8045は、小型（6.25mm × 11.25mm）のオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8045は、SnPb（BGA）またはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- バッテリ駆動のレギュレータ
- ローカルの負電圧レギュレータ
- 低ノイズ・アンプの電源
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8045
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
情報
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
41.87 K
ユーザ・ガイド
1
234.00K
情報
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8045EY#PBF |
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
|
|
|
| LTM8045IY |
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
|
|
|
| LTM8045IY#PBF |
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
|
|
|
| LTM8045MPY |
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
|
|
|
| LTM8045MPY#PBF |
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
|
|
- LTM8045EY#PBF
- ピン／パッケージ図
-
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8045IY
- ピン／パッケージ図
-
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8045IY#PBF
- ピン／パッケージ図
-
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8045MPY
- ピン／パッケージ図
-
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8045MPY#PBF
- ピン／パッケージ図
-
40-Lead BGA (11.25mm x 6.25mm x 4.92mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8045EY#PBF
製造中
LTM8045IY
製造中
LTM8045IY#PBF
製造中
LTM8045MPY
製造中
LTM8045MPY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8045EY#PBF
製造中
LTM8045IY
製造中
LTM8045IY#PBF
製造中
LTM8045MPY
製造中
LTM8045MPY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8045EY#PBF
製造中
LTM8045IY
製造中
LTM8045IY#PBF
製造中
LTM8045MPY
製造中
LTM8045MPY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8045EY#PBF
製造中
LTM8045IY
製造中
LTM8045IY#PBF
製造中
LTM8045MPY
製造中
LTM8045MPY#PBF
製造中
評価用キット 3

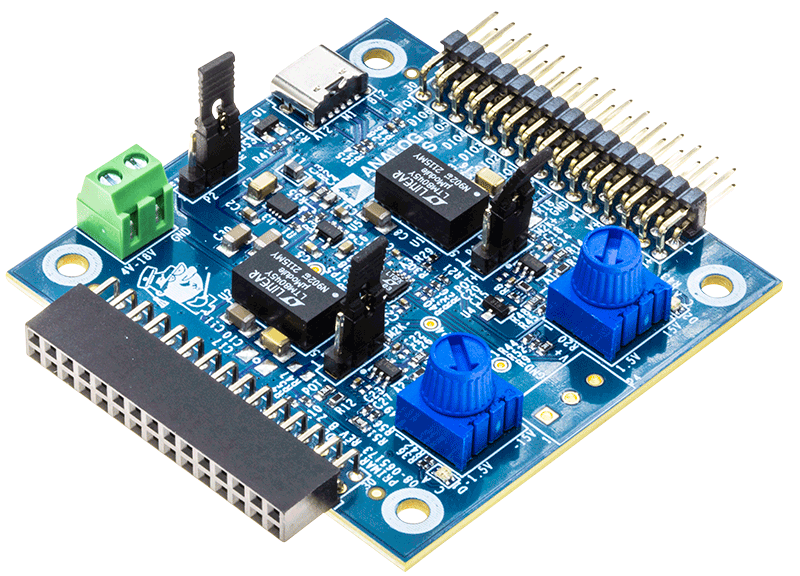

AD-M2KPWR-EBZ
ADALM2000 Power Booster Board
製品の詳細
The AD-M2KPWR-EBZ is an ADALM2000 add-on board which increases the output current capability up to 700mA. This board can be also used as a standalone benchtop power supply with positive and negative outputs.
The AD-M2KPWR-EBZ is a USB Type C powered board capable to increase the output current of ADALM2000’s power supplies.
Inputs:
- USB type C: 4 – 18 V (validated with RPI USB-C power supply - not provided in the kit), 20W (power supply permitting)
- External (screw terminal connector): 4.5–18V; 20W (power supply permitting)
Switching between the inputs is done with a jumper.
Outputs: (2 control modes)
- Two variable power supplies that track M2K user supplies:
- 0V to 5V (400mA in USB power mode)
- –5V to 0V (400mA in USB power mode)
- Two variable power supplies, controlled from a potentiometer
- 1.5V to 15V (up to 700mA if powered with 18V)
- –15V to –1.5V (up to 700mA if powered with 18V)
APPLICATIONS
- General-purpose electronic systems
- Educational applications
- Automated test equipment

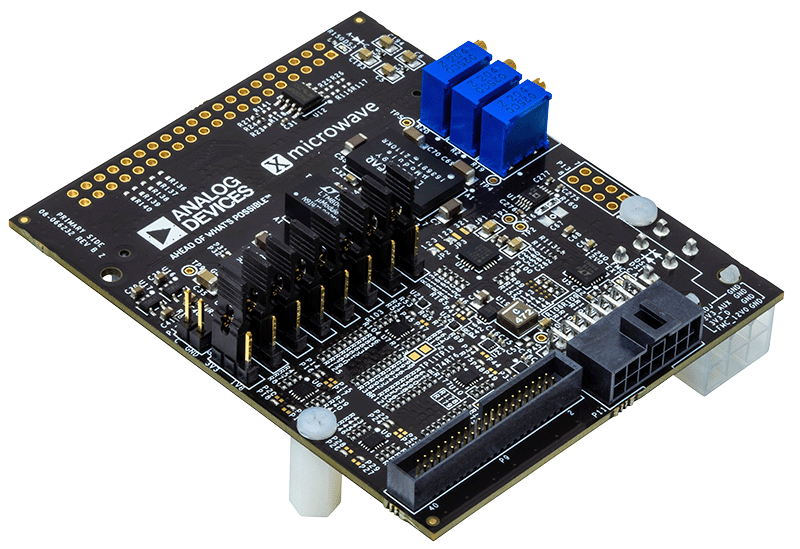

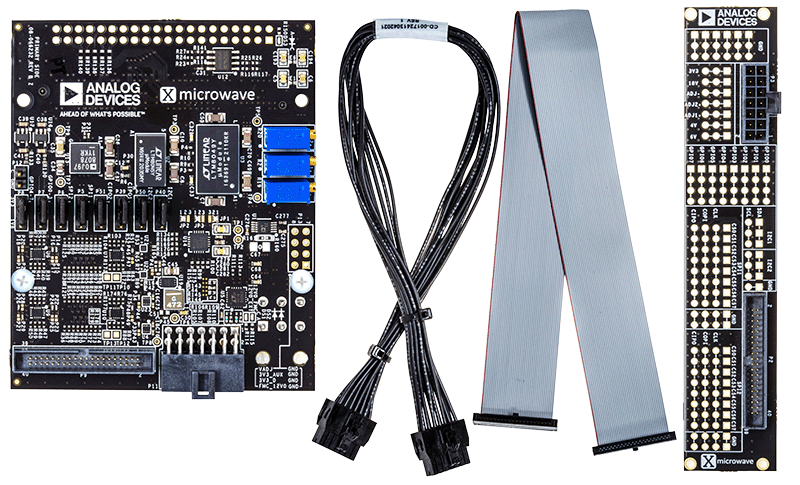

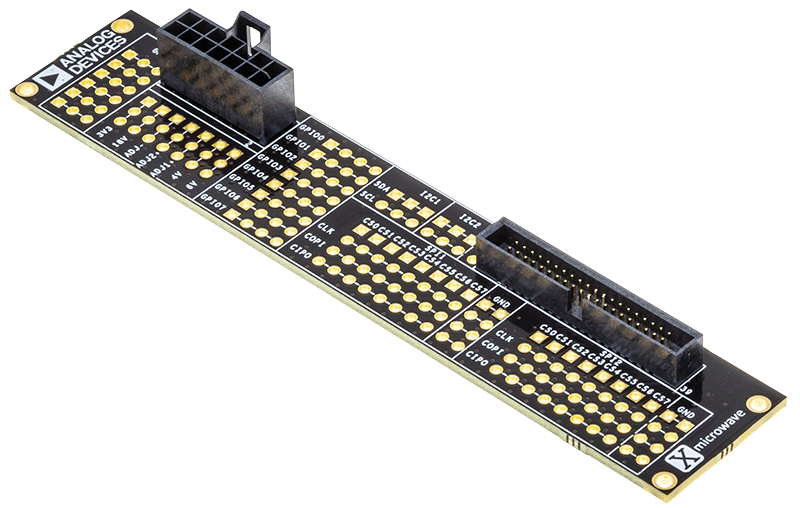

AD-FMCXMWBR1-EBZ
FMC X-Microwave対応のレベル変換器および電源キット
製品の詳細
AD-FMCXMWBR1-EBZは、FMC対応のフォーム・ファクタを備えたレベル変換器および電源ボードです。FMCコネクタから給電され、外部電源を追加することができるため、大きい負荷電流が必要なアプリケーションにも適しています。この場合は、外部電源が優先されます。
AD-FMCXMWBR1-EBZによって、コントローラ／FPGAデバイスとX-MWブロックとの間に、レベル変換を行った複数のデジタル・コミュニケーション・パスが可能となります。モジュールは、高い電流出力能力を持つ複数の電源電圧を提供します。それらを使用して、プロトタイプ設計内のX-MWブロックやその他のICにバイアスをかけることができます。
アプリケーション
- RFおよびマイクロ波の設計
- 電圧レベル変換
- 汎用ソフトウェア無線
- レーダー・システム
- ポイントtoポイント通信システム
- 多重入力／多重出力（MIMO）無線
- ATE（自動試験装置）
資料

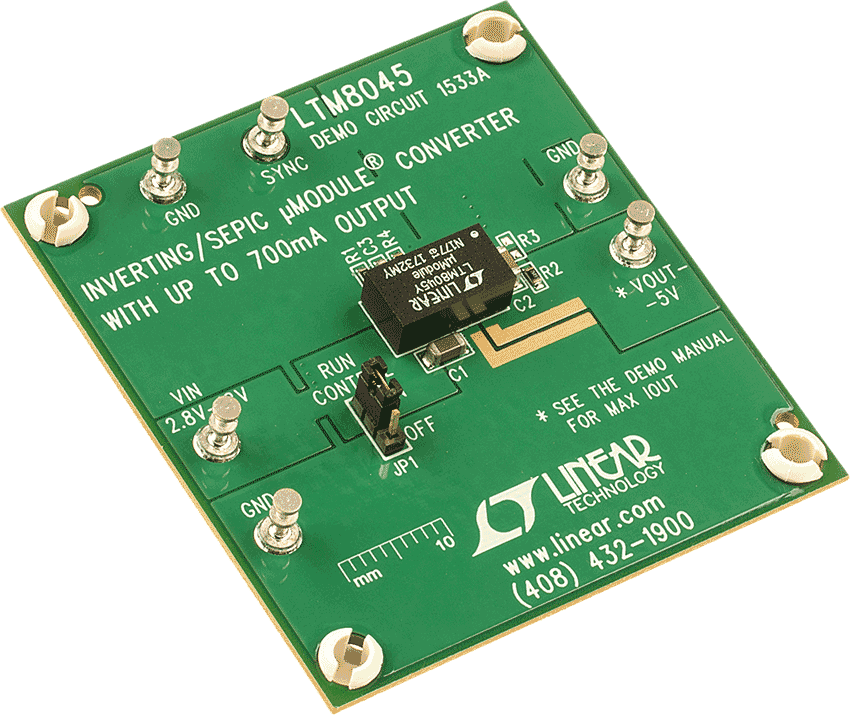

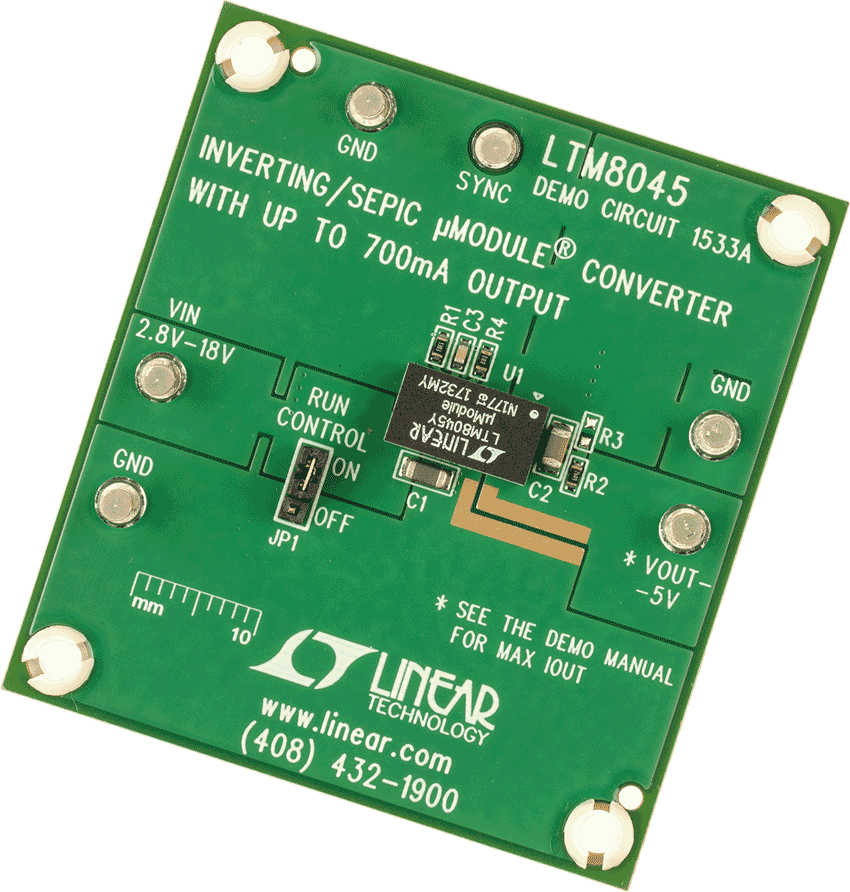

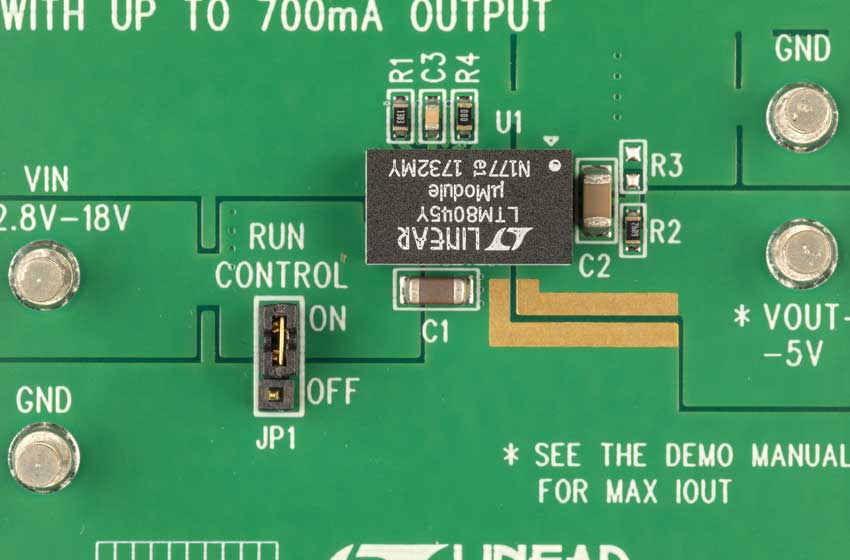

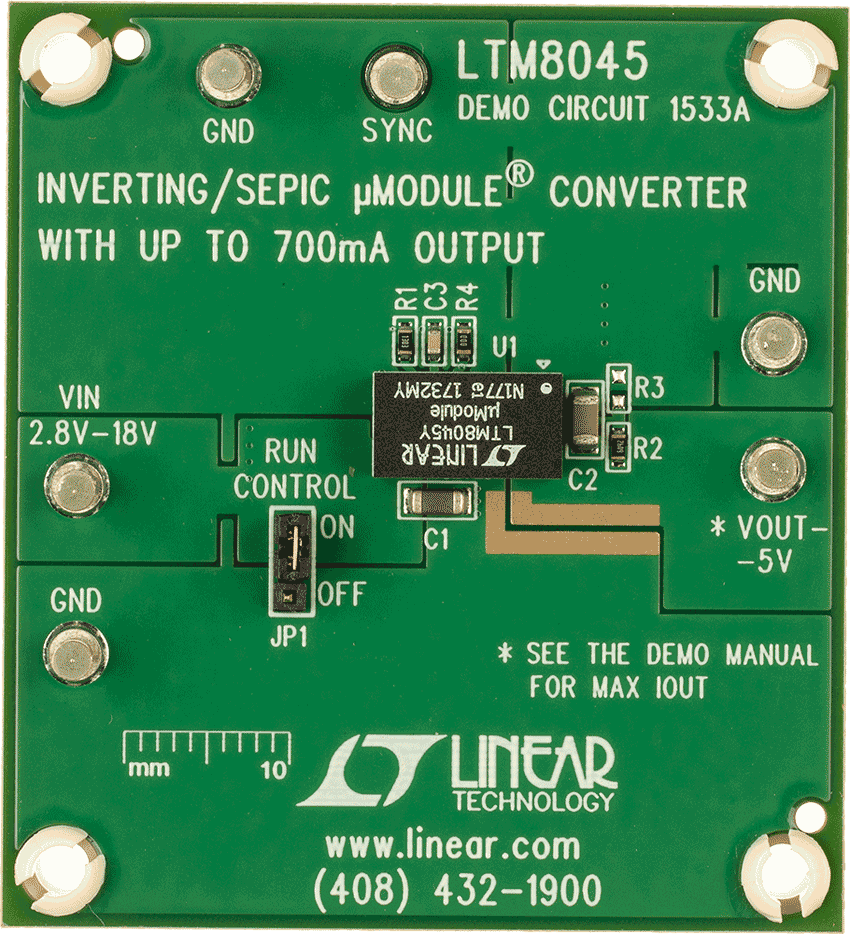

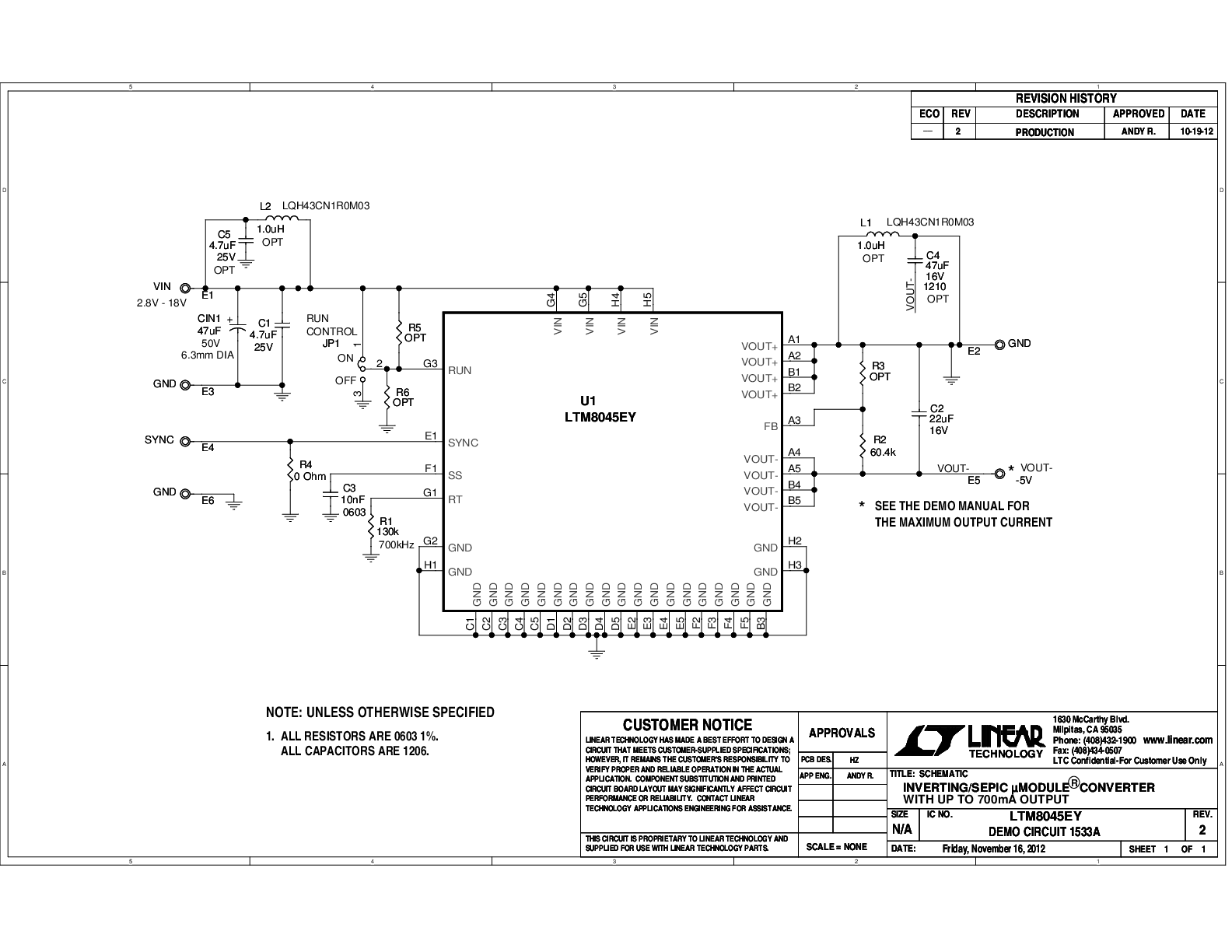

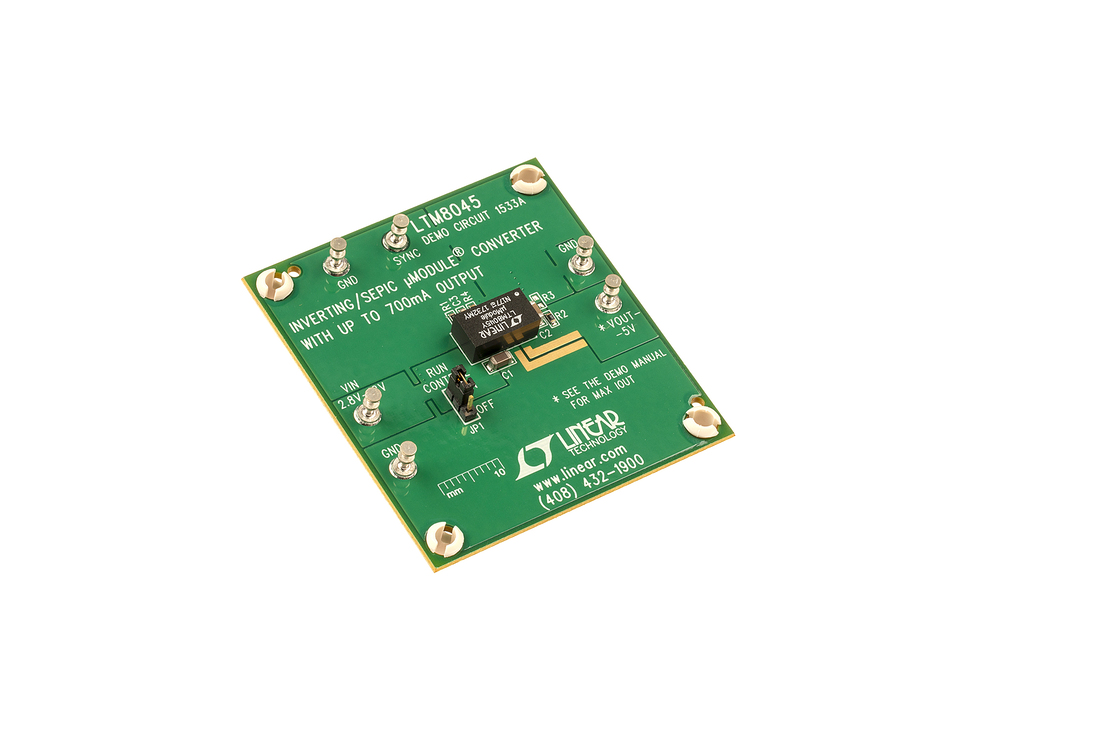

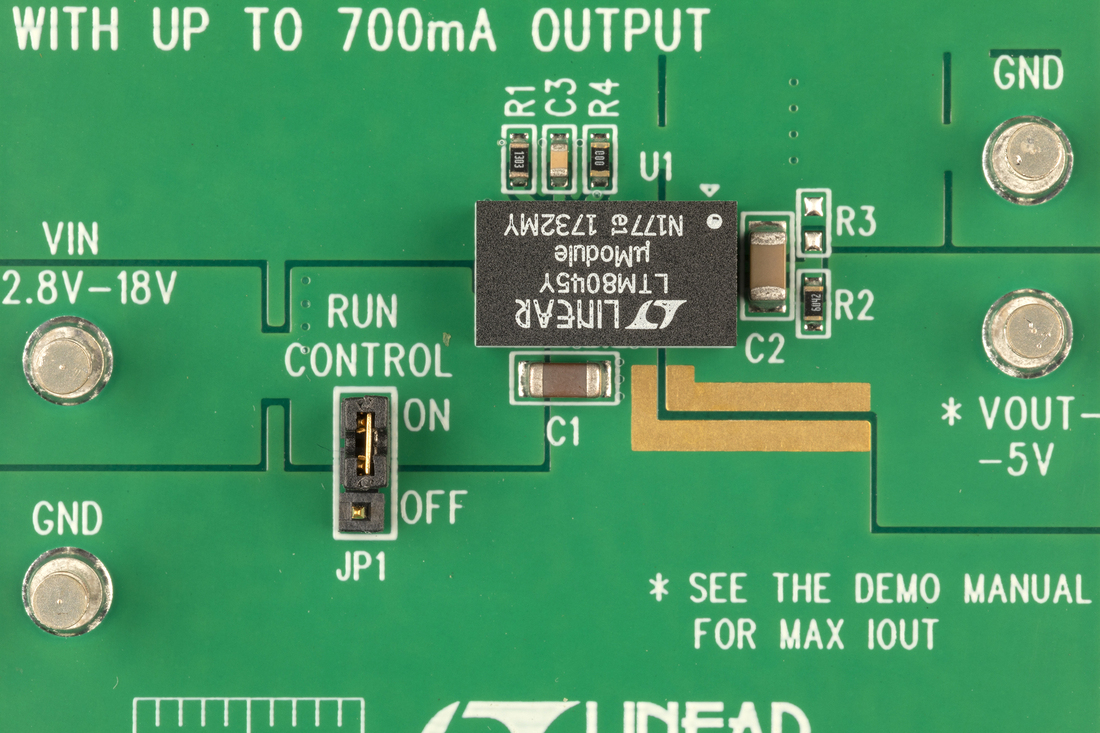

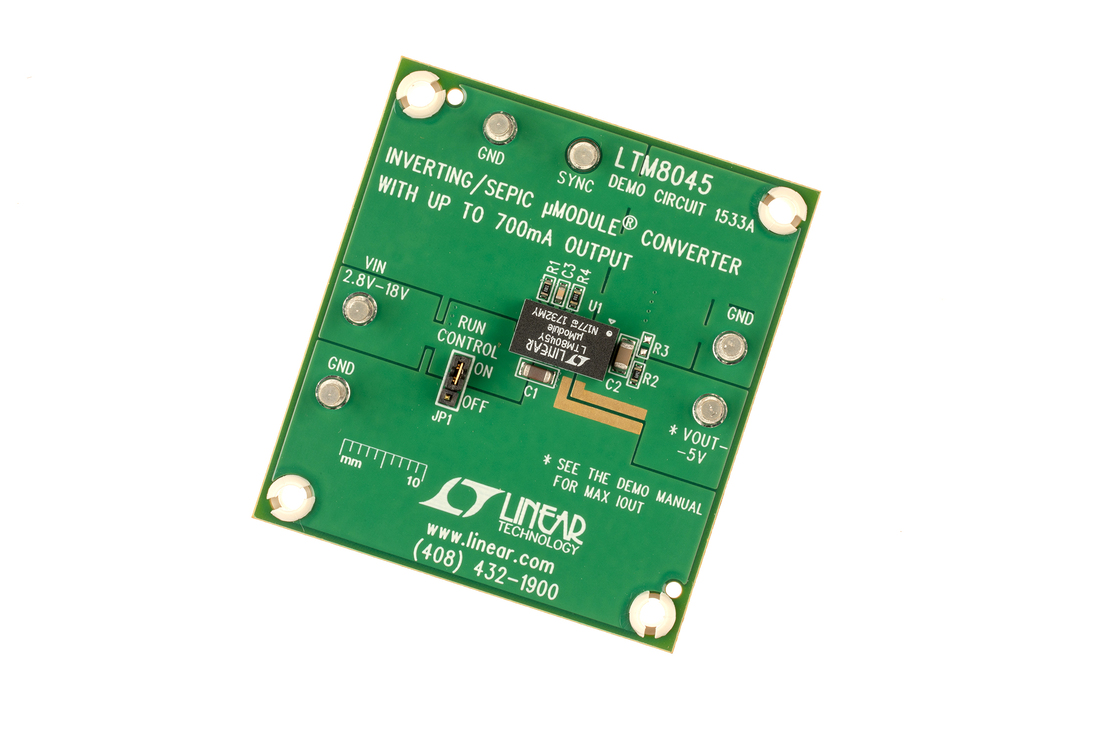

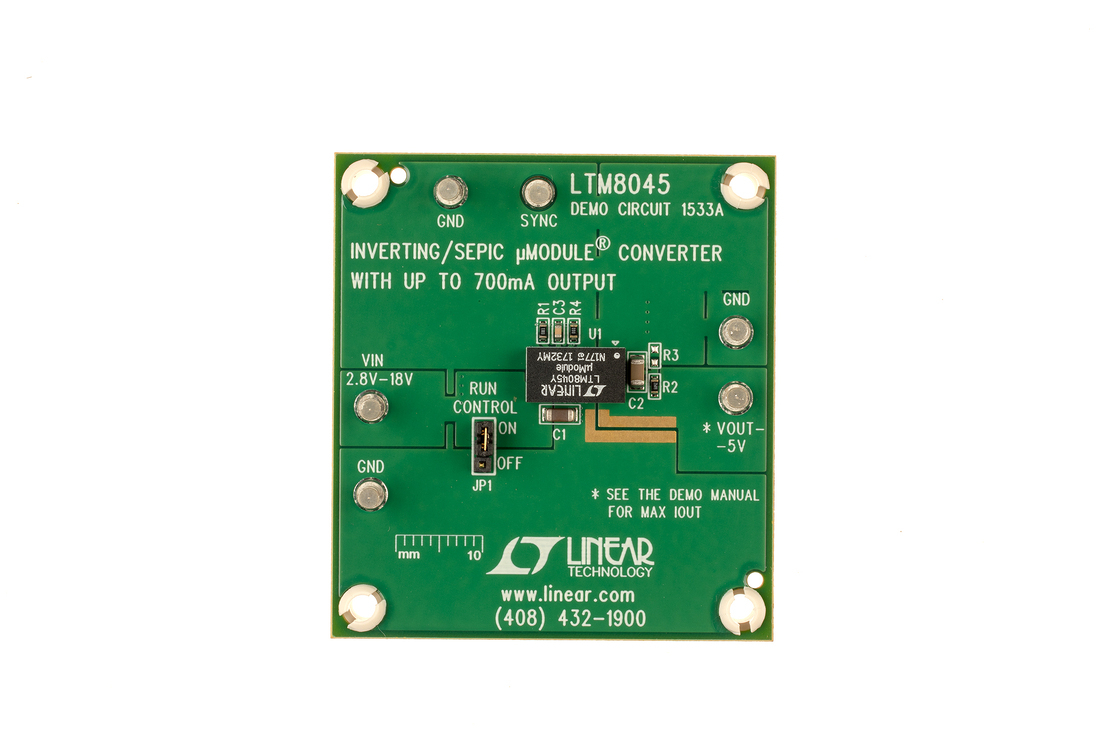

DC1533A
LTM8045 Demo Board | Inverting/SEPIC µModule Converter, 2.8V ≤ VIN ≤ 18V, VOUT = 5V or –5V @ up to 700mA
製品の詳細
Demo circuit DC1533A features the LTM8045, an inverting/SEPIC μModule converter delivering up to 700mA of output current. DC1533A is configured as an inverting converter, but can be easily changed to a SEPIC configuration for non-inverting step-up or step-down functionality. The user adjustable features of the LTM8045 such as output voltage, switching frequency, soft-start period and undervoltage lockout can be changed on DC1533A simply by modifying or installing the appropriate resistors or capacitor.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
リファレンス・デザイン 3
CN0522
過熱管理機能付きの USB 駆動、915MHz ISM 無線周波数帯、1W パワー・アンプ ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

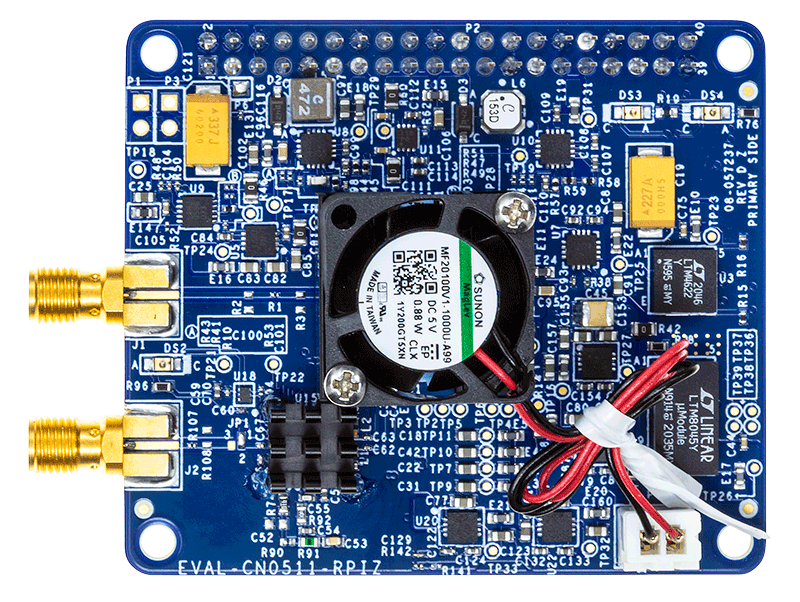

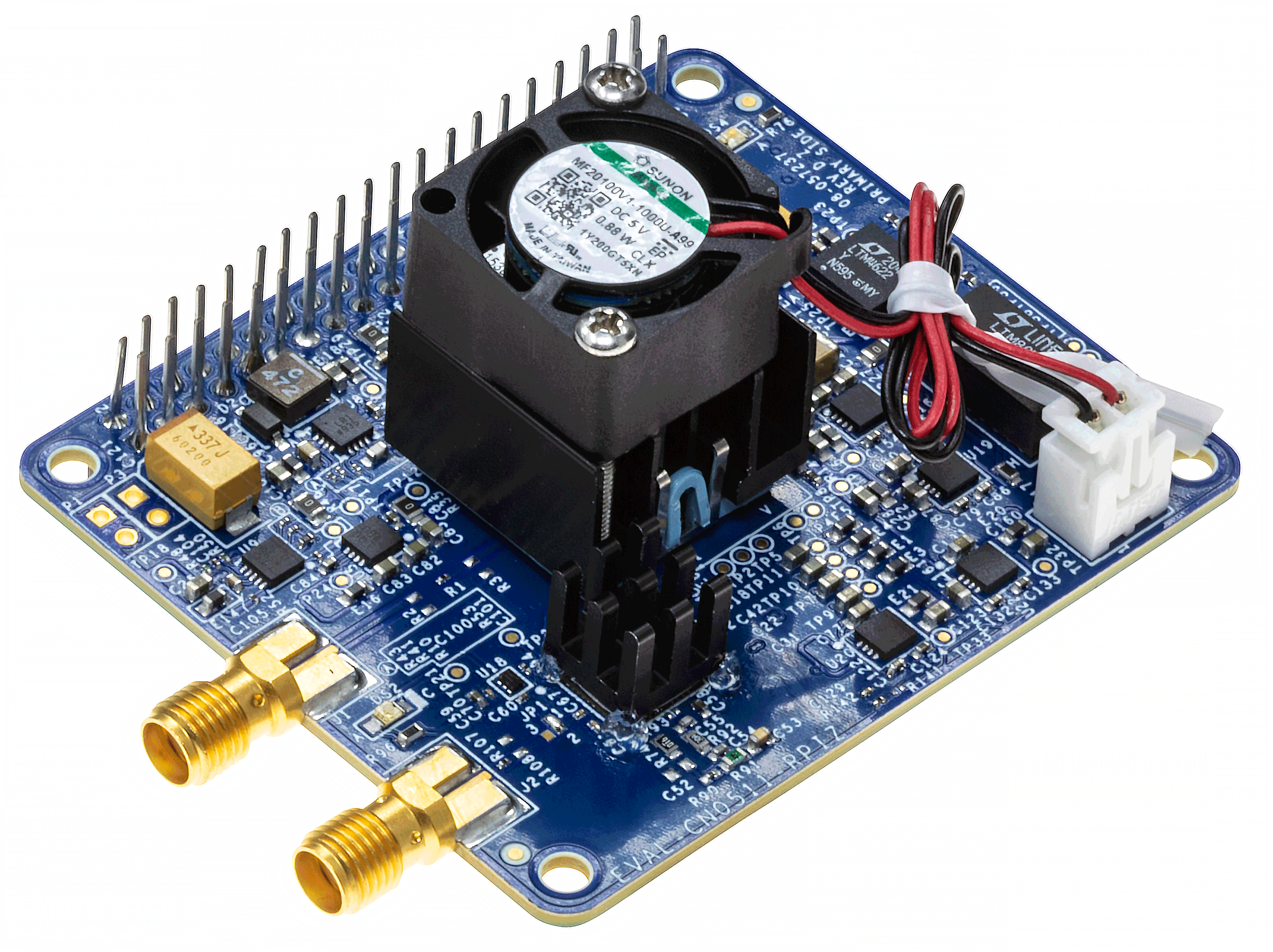

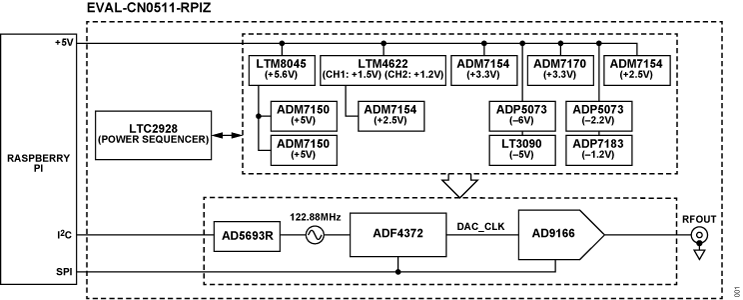

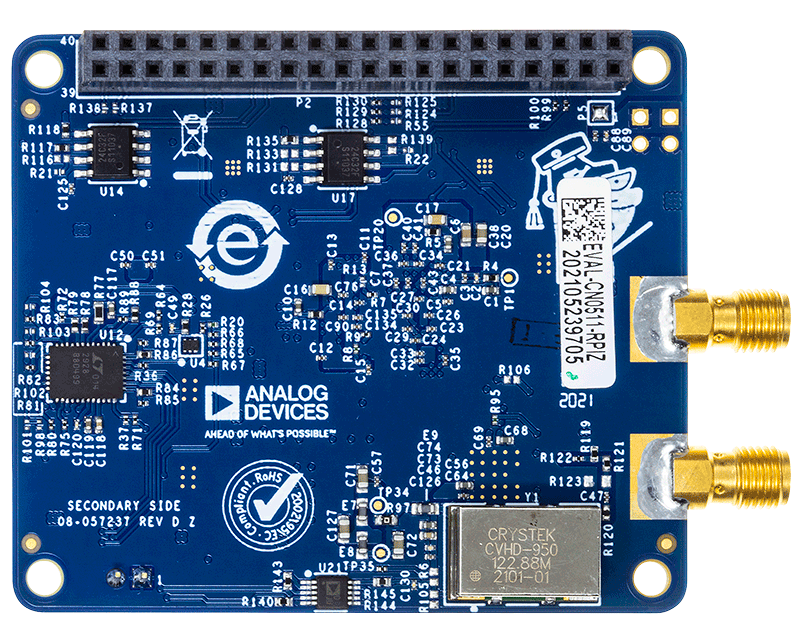

CN0511
出力電力が+/−0.5dBに補正されたDC～5.5GHzの信号発生器 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Circuits from the Lab®
Info:Circuits from the Lab®
使用製品 12

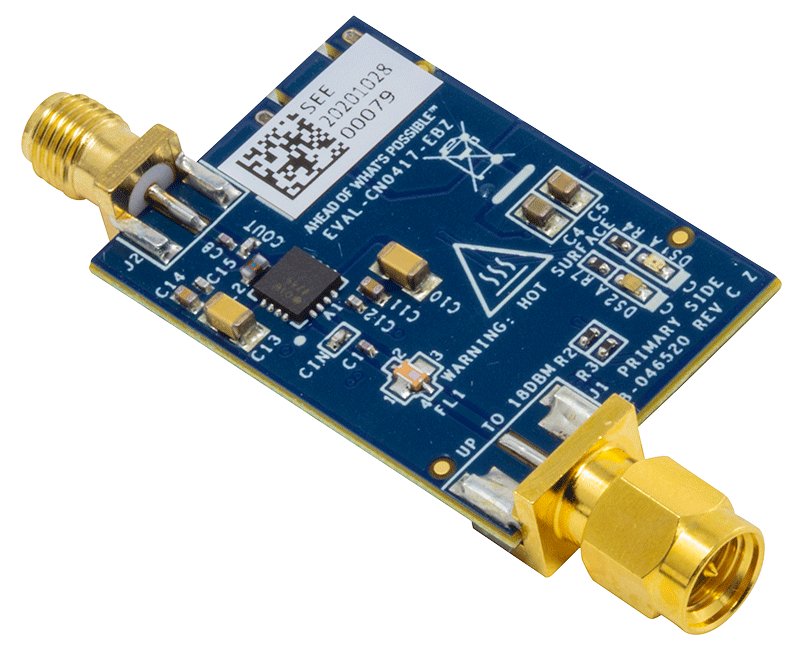

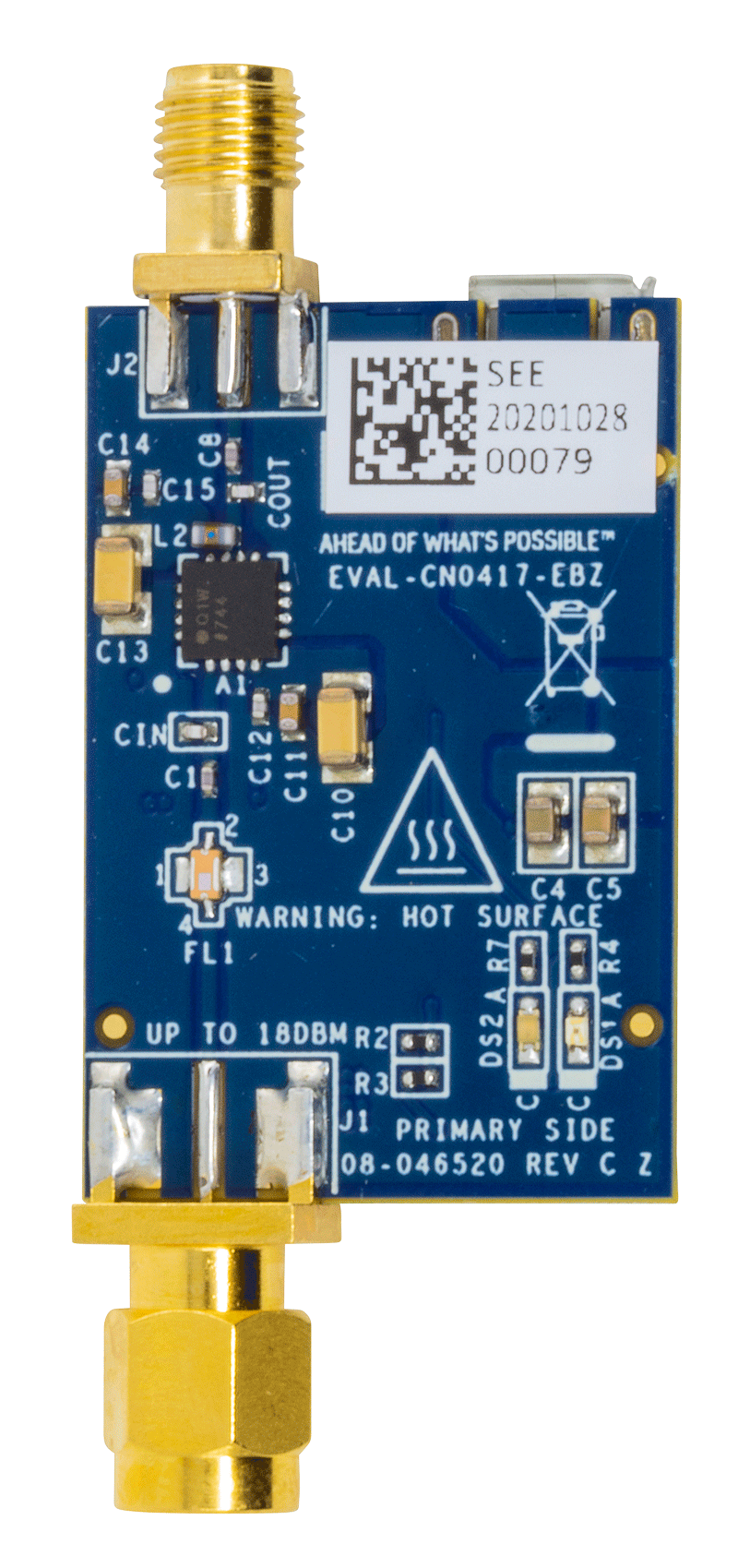

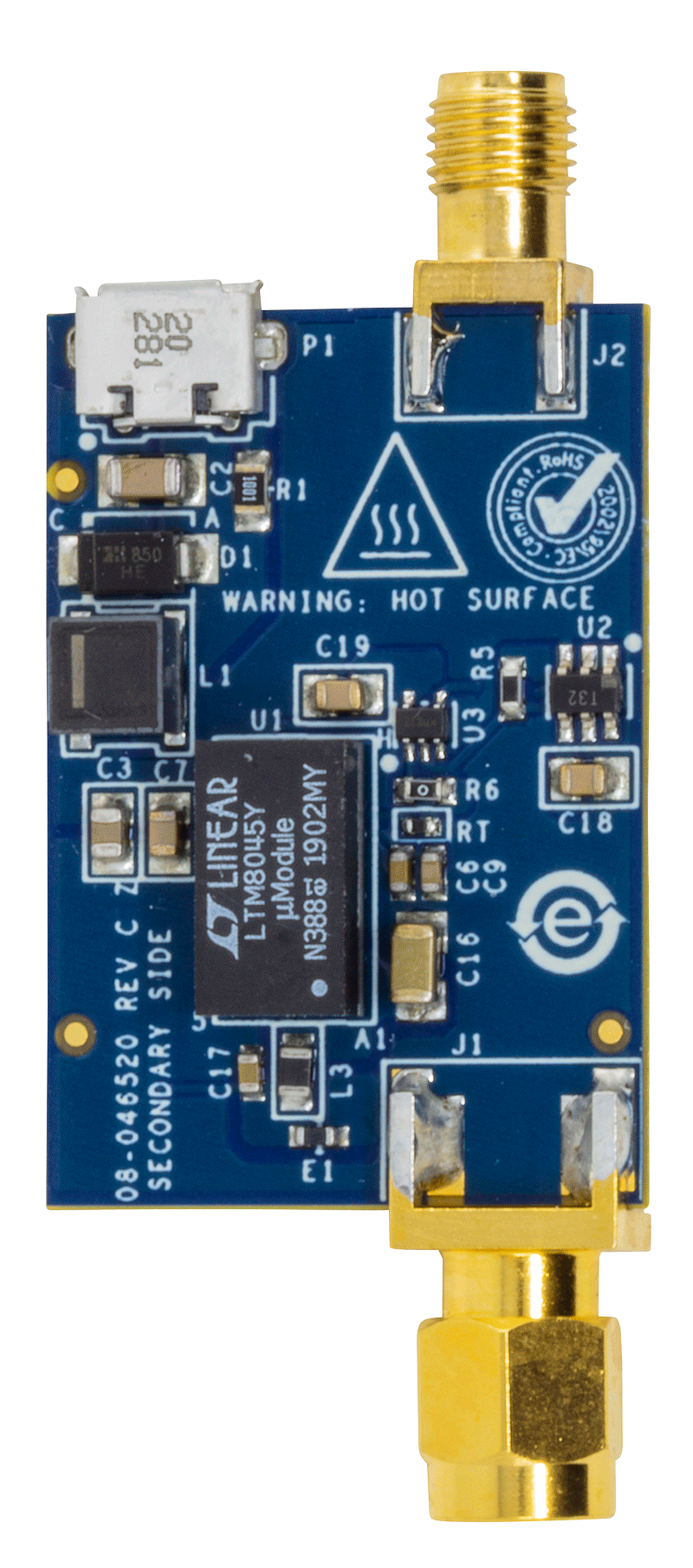

CN0417
USB Powered 2.4 GHz RF Power Amplifier
Circuits from the Lab®
Info:Circuits from the Lab®
