LTM4605

高効率の昇降圧 DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$22.13
特長
  • シングル・インダクタ・アーキテクチャにより、出力電圧を上回るまたは下回る入力電圧、また出力電圧と等しい入力電圧が可能
  • 広い入力電圧範囲:4.5V~20V
  • 広い出力電圧範囲:0.8V~16V
  • 5Aの標準DC電流(降圧モードでは、12Aの標準DC電流)

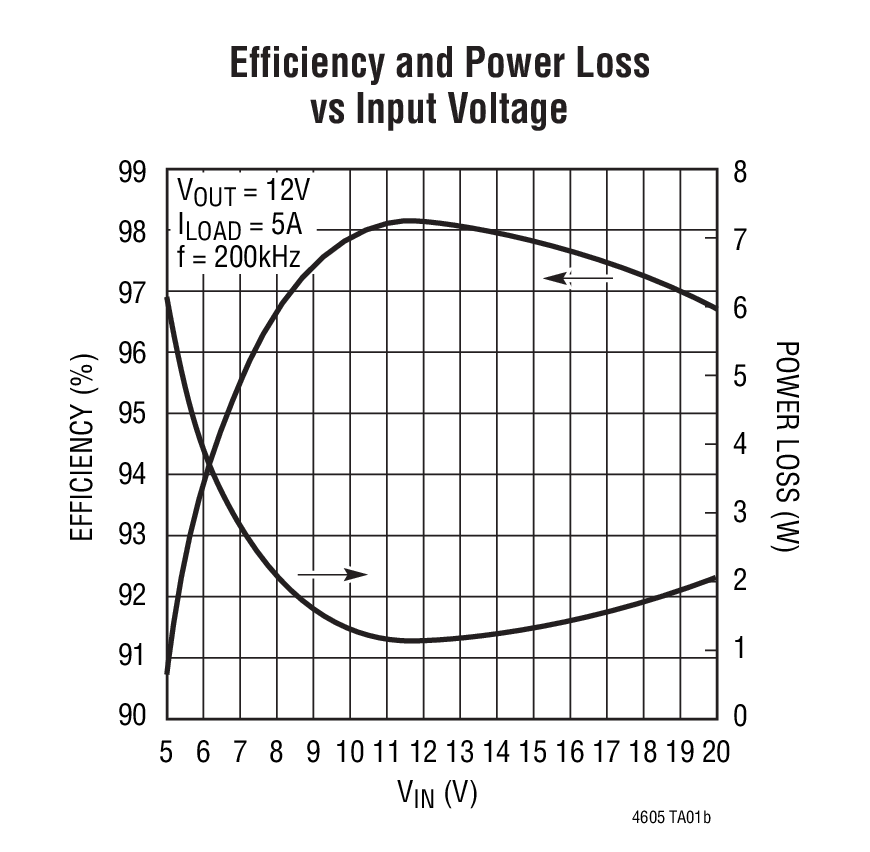

  • 高効率:最大98%
  • 電流モード制御
  • パワーグッド出力信号
  • フェーズロック可能な固定周波数:200kHz~400kHz
  • 超高速トランジェント応答
  • 電流フォールドバック保護
  • 出力過電圧保護

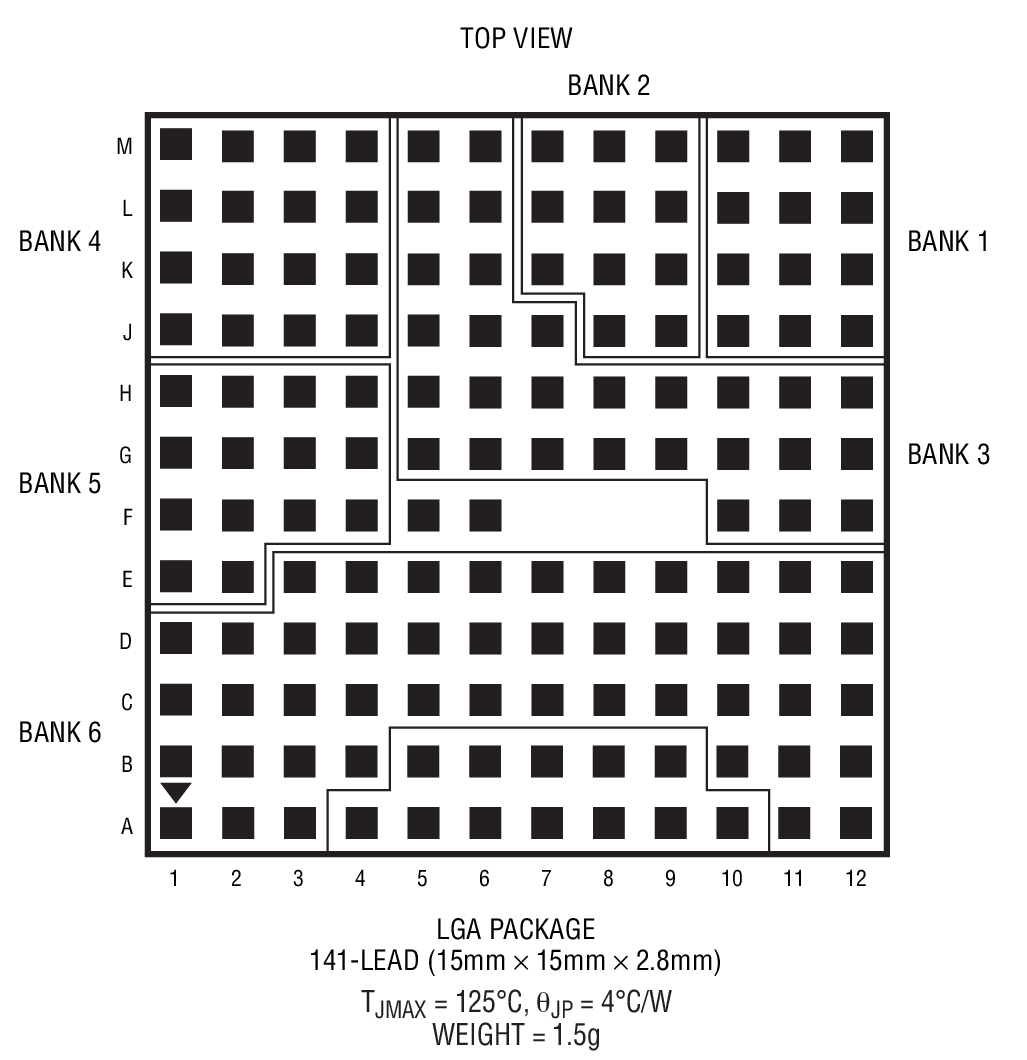

  • 高さの低い小型の(15mm×15mm×2.8mm)表面実装LGA パッケージ
製品概要
show more Icon

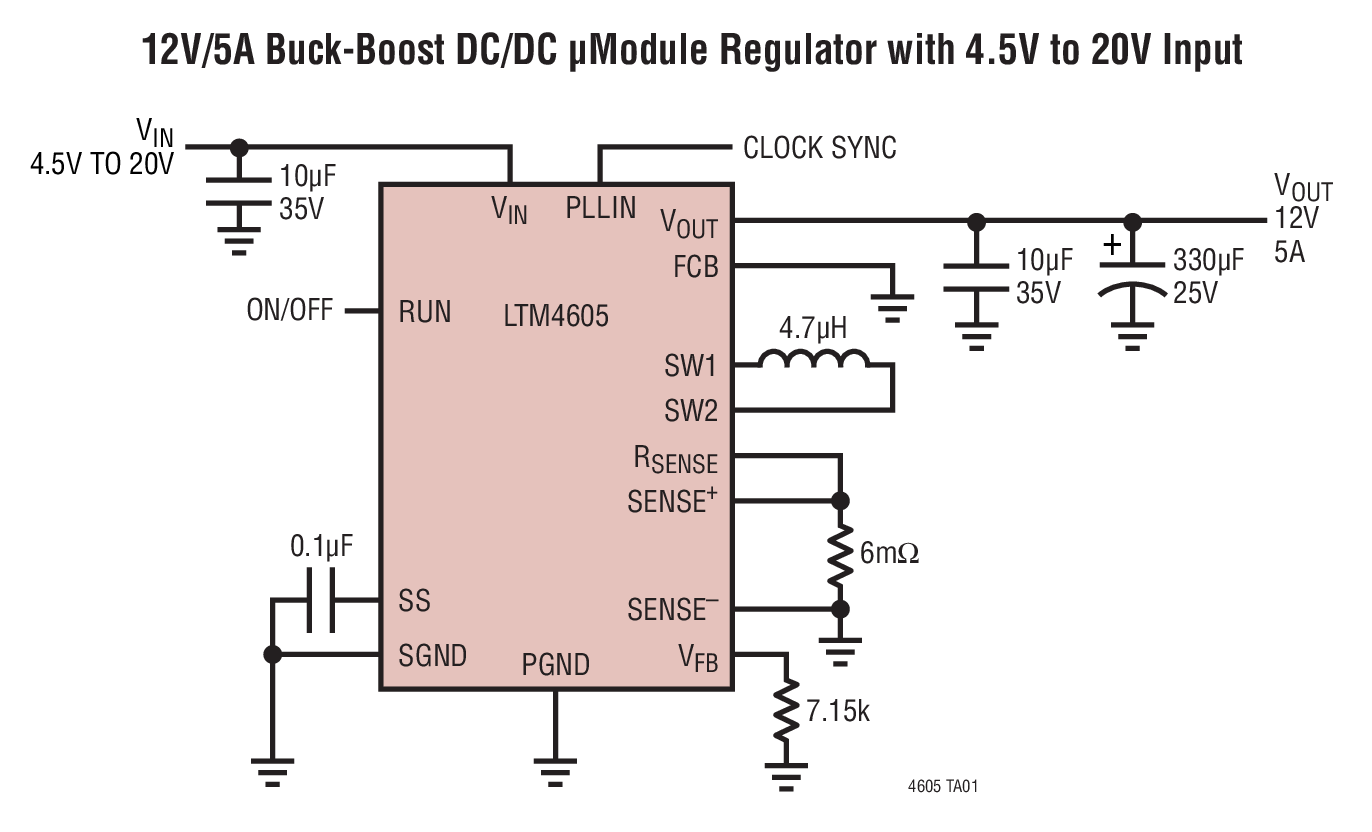

LTM4605は高効率スイッチモード昇降圧電源で、スイッチング・コントローラ、パワーFET、サポート部品をパッケージに搭載しています。LTM4605は4.5V~20Vの入力電圧範囲で動作し、0.8V~16Vの出力電圧範囲を抵抗で設定することができます。このような高効率設計により、昇圧モードで最大5A の連続電流(降圧モードで12A)を供給します。また、インダクタ、センス抵抗、バルクの入力および出力コンデンサを使用するだけで設計を完成させることができます。

高さの低いパッケージなので、プリント回路基板裏面の未使用スペースを利用して、高密度のポイントオブロード・レギュレーションが可能です。高いスイッチング周波数と電流モード・アーキテクチャにより、入力および負荷の変動に対する高速過渡応答が可能です。LTM4605は外部クロックと同期可能なので、望ましくない周波数高調波を低減することができます。

フォルト保護機能には、過電圧保護、フォールドバック電流保護などがあります。LTM4605は、熱特性が改善された15mm×15mm×2.8mmの小型LGAパッケージで供給されます。LTM4605は無鉛仕上げでRoHSに準拠しています。


アプリケーション

  • テレコム、サーバおよびネットワーク機器
  • 産業用および車載機器
  • 高電力バッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$22.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4605EV#PBF
  • HTML
  • HTML
LTM4605IV#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 30, 2021

- 21_0172

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4605EV#PBF

製造中

LTM4605IV#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 30, 2021

- 21_0172

arrow down

Moisture Sensitivity Level Rating Downgrade for LTM4605, LTM4607, LTM4609 to MSL4

LTM4605EV#PBF

製造中

LTM4605IV#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1198B-A

LTM4605EV Demo Board | 4.5V to 20VIN, 12VOUT @ 5A

zoom

DC1198B-A

LTM4605EV Demo Board | 4.5V to 20VIN, 12VOUT @ 5A

LTM4605EV Demo Board | 4.5V to 20VIN, 12VOUT @ 5A

製品の詳細

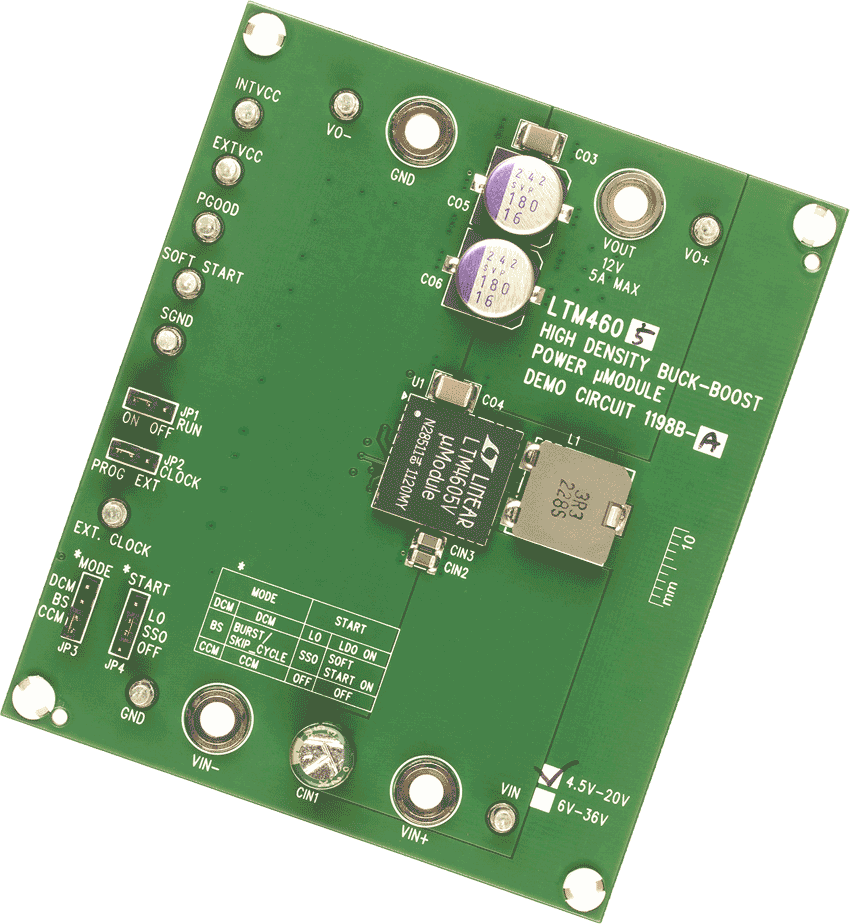

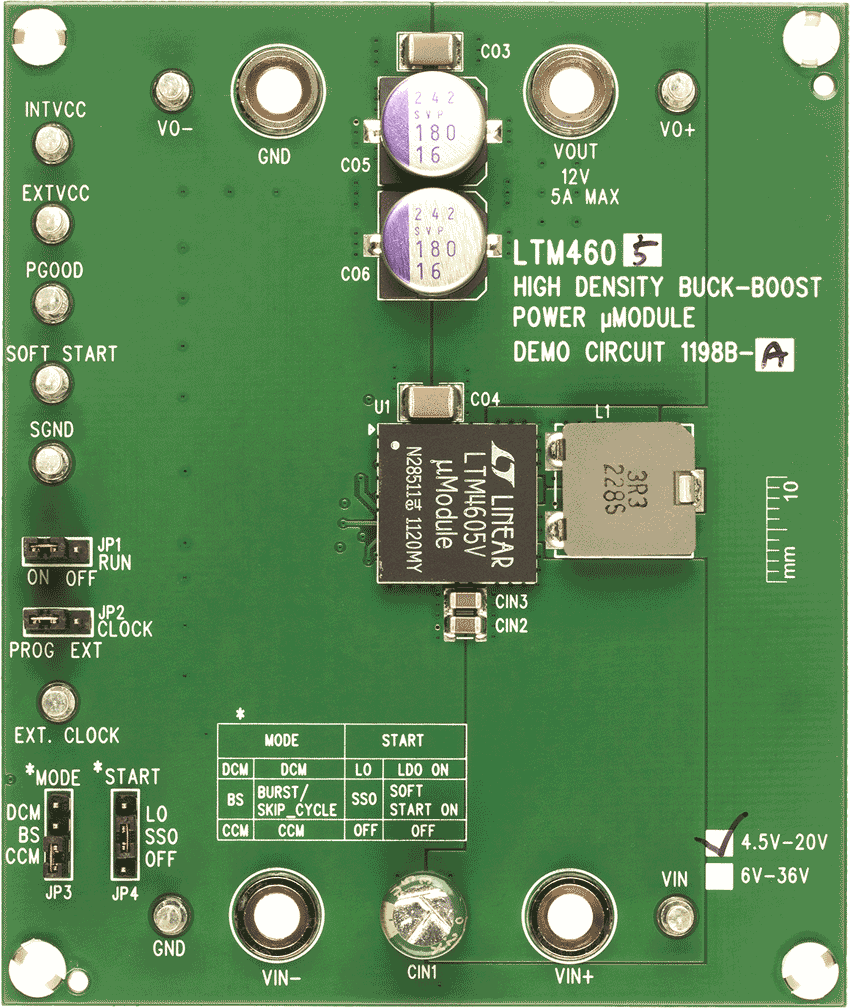

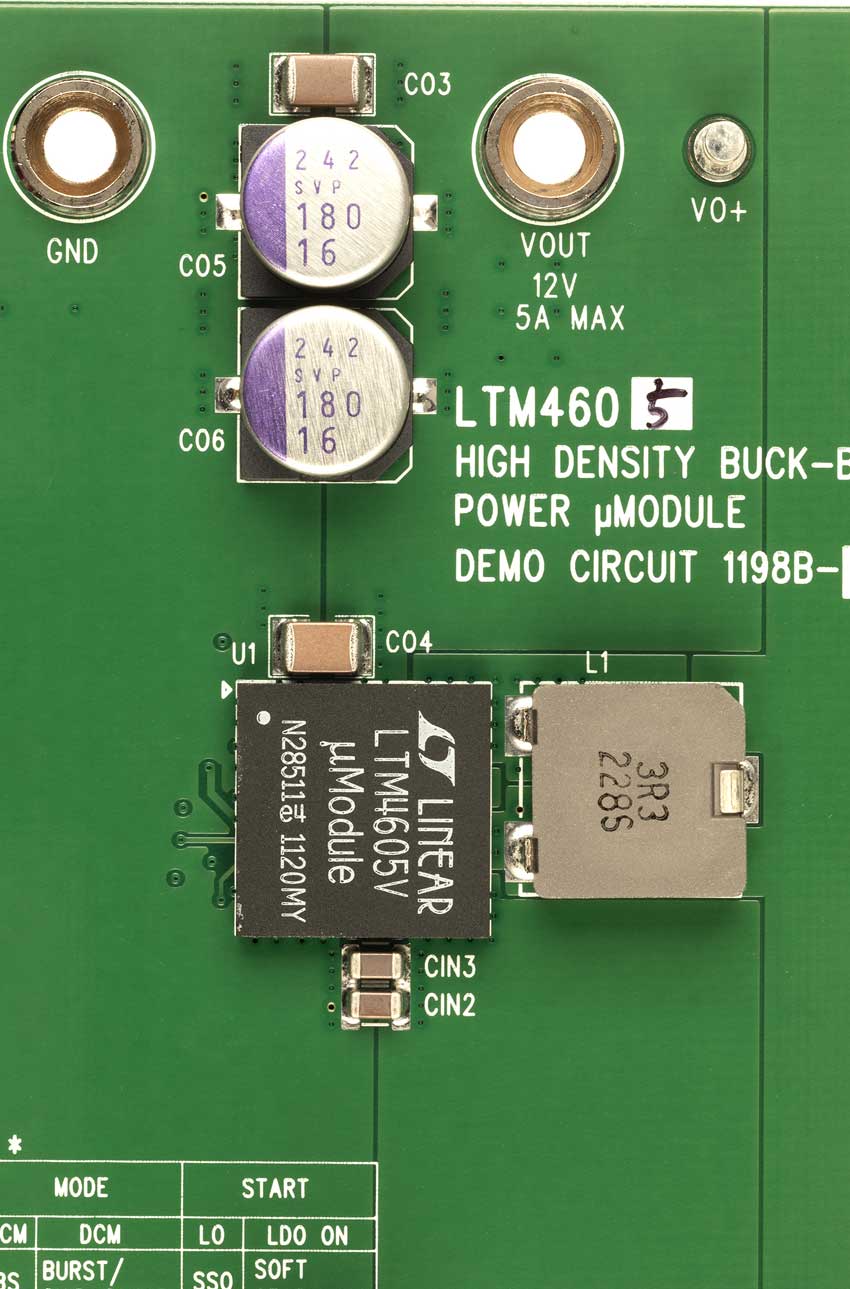

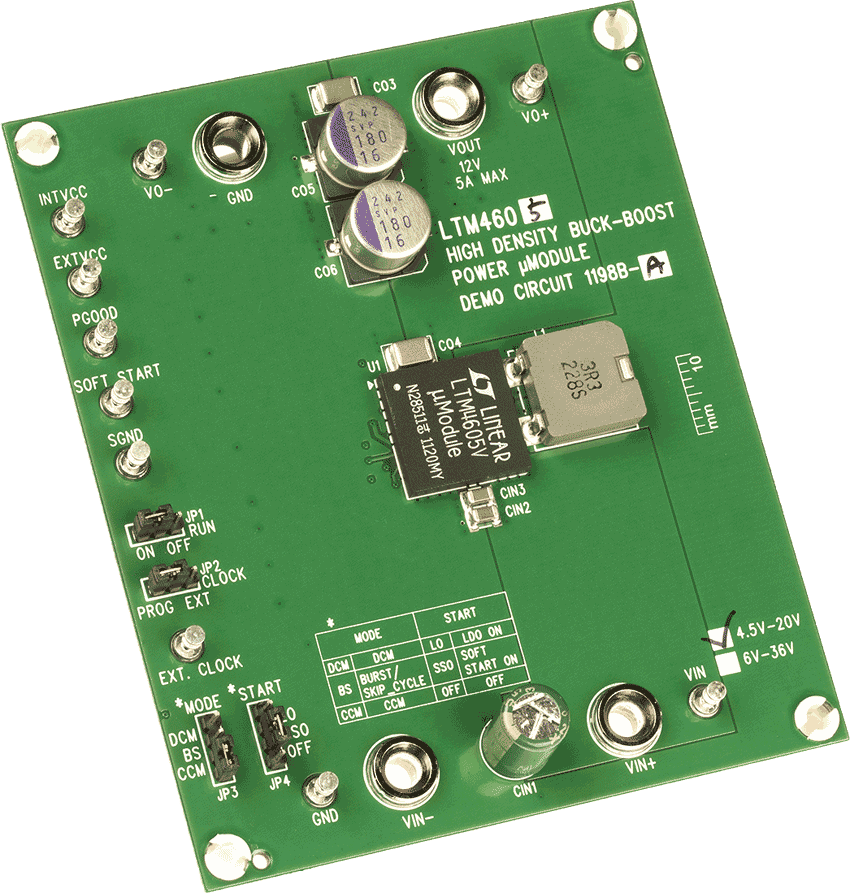

Demonstration circuit DC1198B-A features the LTM4605EV, the high efficiency, high density switch mode buck-boost μModule® regulator. The LTM4605EV can regulate its output voltage from an input voltage above, below, or equal to the output. The input voltage range of DC1198B-A is from 4.5V to 20V with a preset output voltage of 12V. The rated load current is 5A, although derating is necessary for certain VIN, VOUT, and thermal conditions. The switching frequency may be synchronized to an external clock from 200kHz to 400kHz. This PLL can be used not only to reduce undesirable frequency harmonics but also to parallel LTM4605 to provide high output current.
