製品概要

機能と利点

  • 完全なスイッチ・モード電源
  • 絶縁定格:DC725V
  • 広い入力電圧範囲:3.1V~32V
  • 出力電流:最大440mA (VOUT = 2.5V)
  • 出力電圧範囲:2.5V~12V
  • 電流モード制御
  • プログラム可能なソフトスタート
  • ユーザが設定可能な低電圧ロックアウト
  • SnPb仕上げまたはRoHS準拠の仕上げ
  • 高さの低い(11.25mm×9mm×4.92mm)表面実装型BGAパッケージ

製品概要

LTM8047は絶縁型フライバックμModule DC/DCコンバータです。LTM8047は725VDCの絶縁定格を備えています。LDOポスト・レギュレータを搭載した類似製品については、LTM8048を参照してください。スイッチング・コントローラ、パワー・スイッチ、トランス、およびすべての支持部品がパッケージに搭載されています。LTM8047は、3.1V~32Vの入力電圧範囲で動作し、2.5V~12Vの出力電圧範囲をサポートしており、出力電圧は1本の抵抗で設定されます。設計を完了するために必要なのは、出力と入力のコンデンサ、およびバイパス・コンデンサだけです。その他の部品を使用して、ソフトスタートやバイアスを制御することもできます。

LTM8047は、熱特性が改善された小型(11.25mm × 9mm × 4.92mm)のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8047は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 産業用センサ
  • 産業用スイッチ
  • グランドループの緩和

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

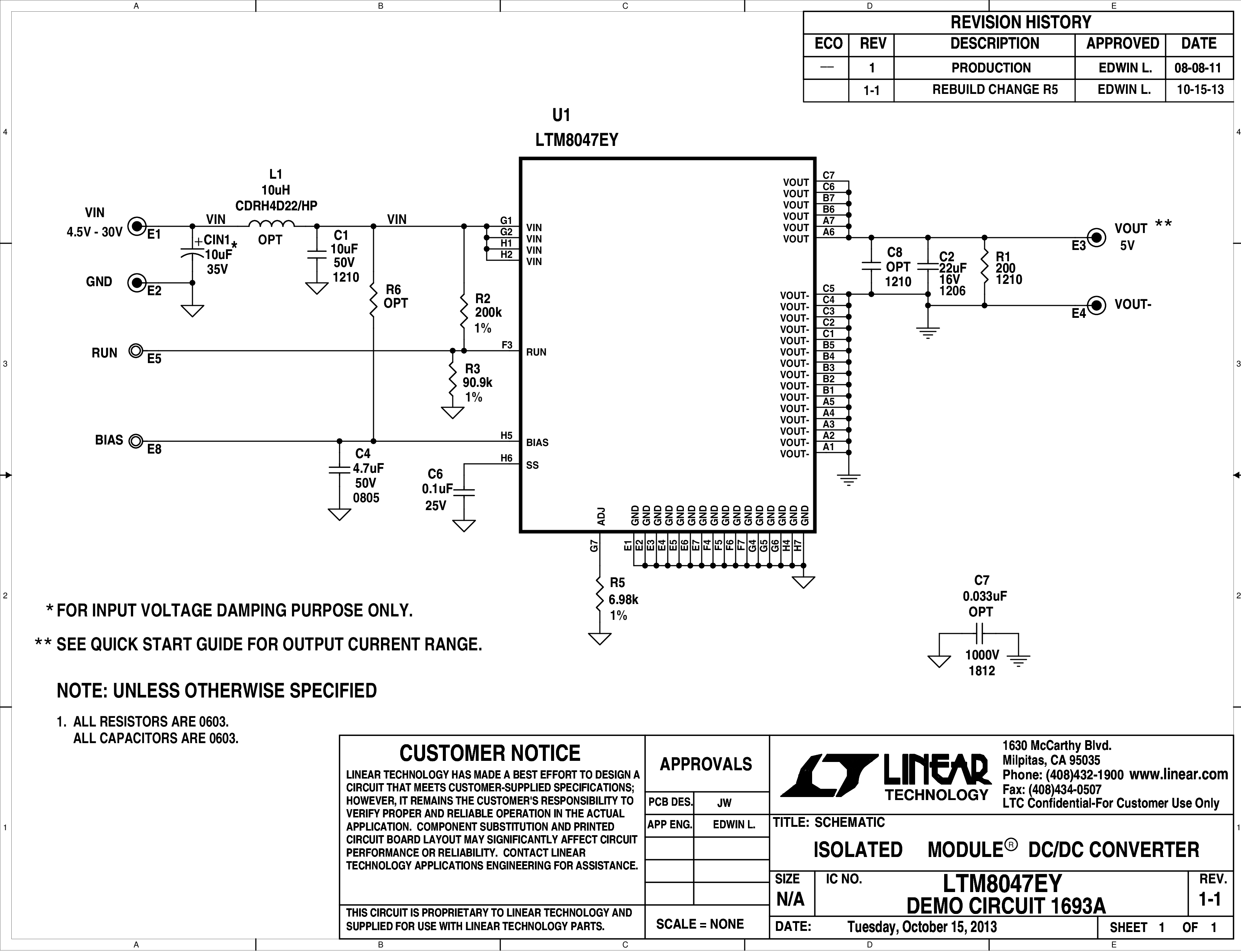

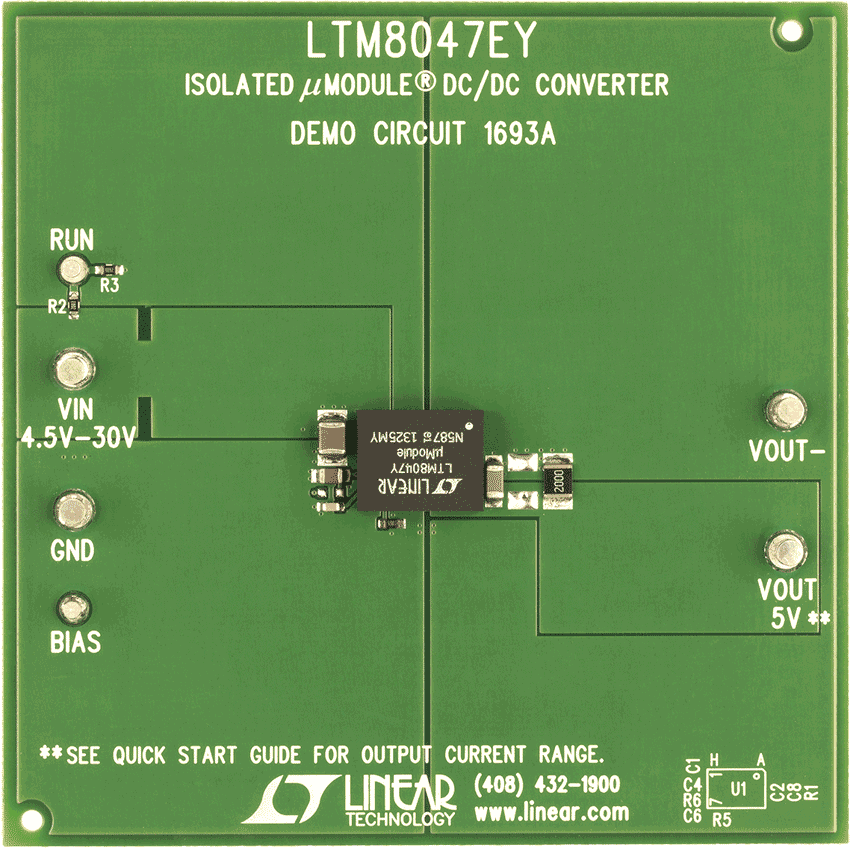

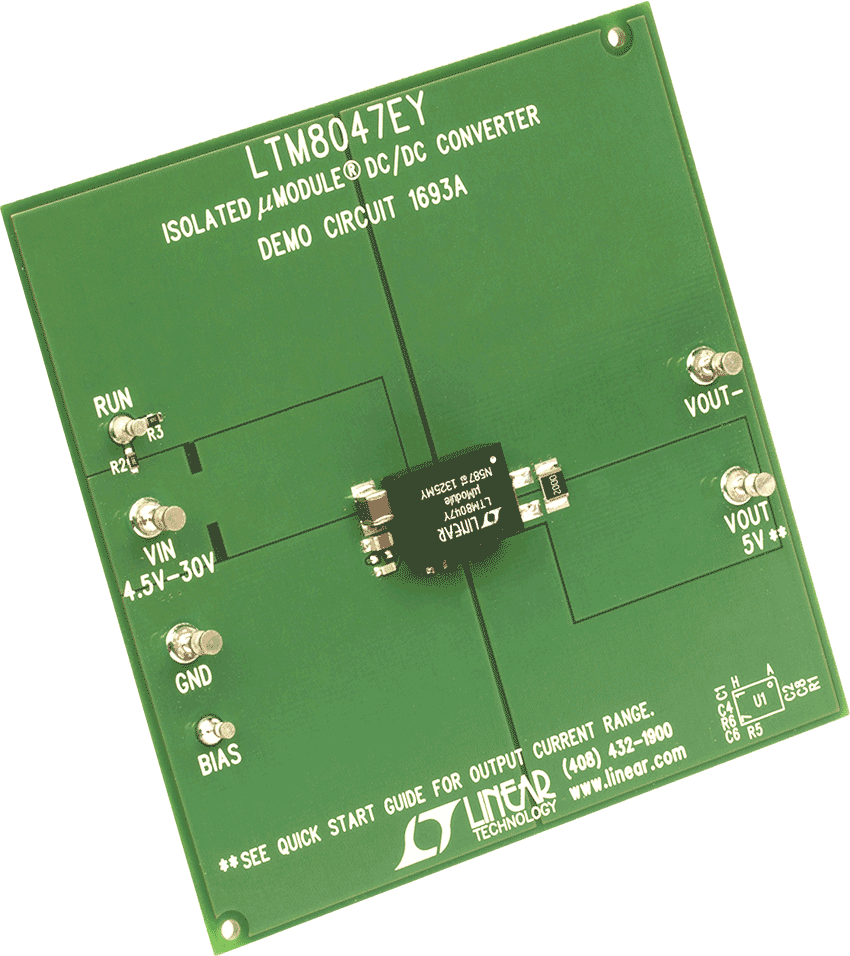

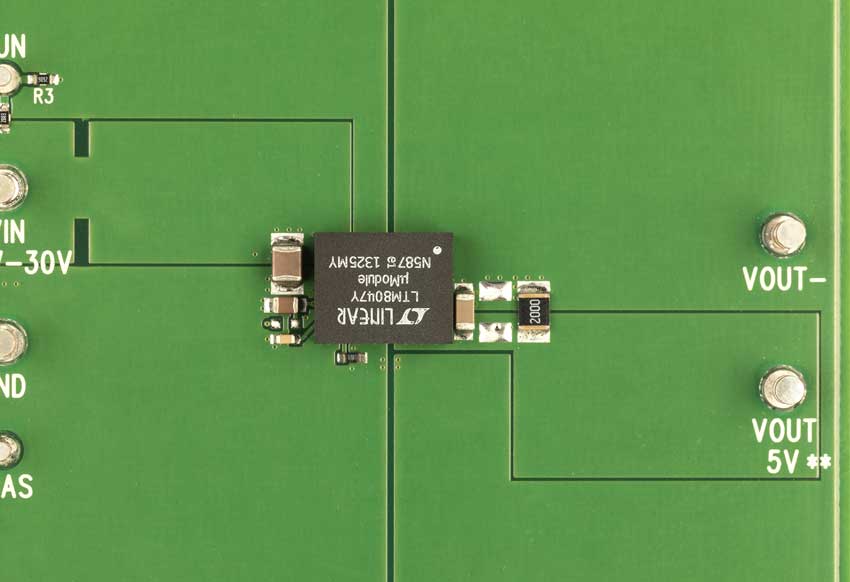

評価キット (1)

参考資料

  • すべてを表示 (12)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (1)
  • Product Selector Card (3)
  • お知らせ (1)
  • セレクション・ガイド (1)
  • ビデオ (1)
  • ウェブキャスト (1)
  • 技術記事 (2)
  • ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTM8047
    LTM8047A

    おすすめ製品

    LTM8047 コンパニオン製品

    推奨 µModule Receiver

    推奨 関連製品

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LTM8047EY#PBF 材料宣誓書(MD) 信頼性データ 45-Lead BGA (11.25mm x 9mm x 4.92mm)
    LTM8047IY 材料宣誓書(MD) 信頼性データ 45-Lead BGA (11.25mm x 9mm x 4.92mm)
    LTM8047IY#PBF 材料宣誓書(MD) 信頼性データ 45-Lead BGA (11.25mm x 9mm x 4.92mm)
    LTM8047MPY 材料宣誓書(MD) 信頼性データ 45-Lead BGA (11.25mm x 9mm x 4.92mm)
    LTM8047MPY#PBF 材料宣誓書(MD) 信頼性データ 45-Lead BGA (11.25mm x 9mm x 4.92mm)
