6500VRMS、絶縁型RS485/RS422 μModuleトランシーバ＋電源

製品概要

機能と利点

  • RS485/RS422トランシーバ：2500VRMS（1分間）
  • UL規格認定®ファイル番号E151738
  • 絶縁型DC電源：最大200mAで5V
  • 外付け部品不要
  • データレート：20Mbpsまたは低EMIの250kbps
  • 高ESD：トランシーバ・インタフェースで±15kV HBM
  • 同相トランジェント耐性が高い：30kV/μs
  • 選択可能な120Ω終端を内蔵
  • 3.3V (LTM2881-3)または5.0V (LTM2881-5)動作
  • 1.62V～5.5Vのロジック電源ピンにより、柔軟なデジタル・インタフェースが可能
  • 連続動作時の最大電圧：560VPEAK
  • 高入力インピーダンスのフェイルセーフRS485レシーバ
  • 電流制限ドライバおよびサーマル･シャットダウン
  • TIA/EIA-485-AおよびPROFIBUSの仕様に準拠
  • 内部フォルト状態で高インピーダンス出力
  • 低電流のシャットダウン・モード(< 10μA)
  • 汎用CMOS絶縁チャネル
  • 高さの低い小型(15mm × 11.25mm)表面実装BGAおよびLGAパッケージ

製品概要

LTM2881は、電気的に絶縁された完全な全二重RS485/RS422 μModule®（マイクロモジュール）トランシーバです。外付け部品は必要ありません。単電源により、一体化された低ノイズ、高効率の5V出力絶縁型DC/DCコンバータを介してインタフェースの両側に電力を供給します。

結合インダクタと絶縁パワー・トランスにより、ライン・トランシーバとロジック・インタフェースの間に2500VRMSの絶縁を実現します。このデバイスは、グランド・ループが切断されているシステムに最適であり、広い同相電圧変動幅を確保することができます。同相トランジェントが30kV/μsを超える場合にも通信が遮断されないことが保証されています。

最大データレートは20Mbpsまたは250kbps（スルーレート制限モード時）です。データの送信（DI）とデータの受信（RO）は、イベント駆動の低ジッタ処理によって実施されます。レシーバの負荷は単位負荷の1/8なので、1本のバスで最大256のノードをサポートします。ロジック電源ピンにより、主電源に関係なく、1.62V～5.5Vのさまざまなロジック・レベルとのインタフェースを簡単にとることができます。

強化されたESD保護機能により、トランシーバのインタフェース・ピンは、絶縁電源に対しては最大±15kV（人体モデル）のESD、ロジック電源に対しては絶縁障壁を介して±10kVのESDに耐えることが可能であり、ラッチアップや損傷が発生することはありません。


アプリケーション

  • 絶縁型RS485/RS422インタフェース
  • 産業用ネットワーク
  • RS485グランド・ループの遮断
  • 絶縁型PROFIBUS-DPネットワーク

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

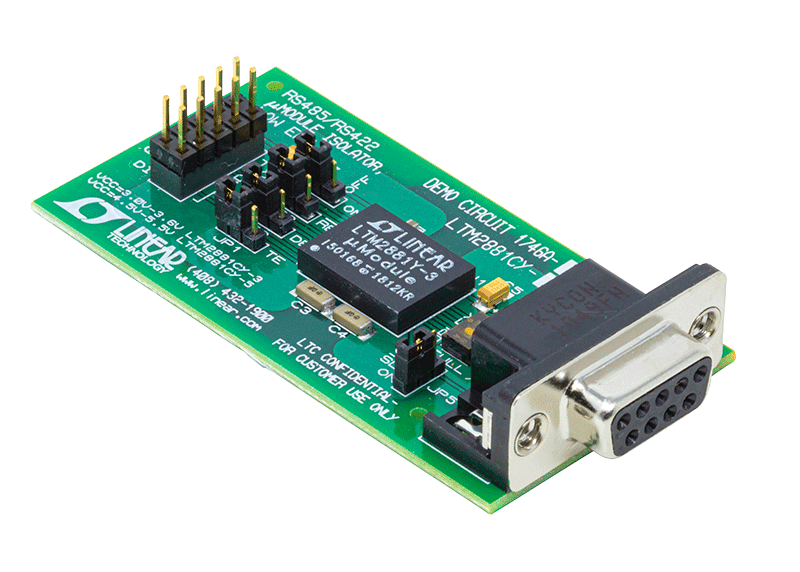

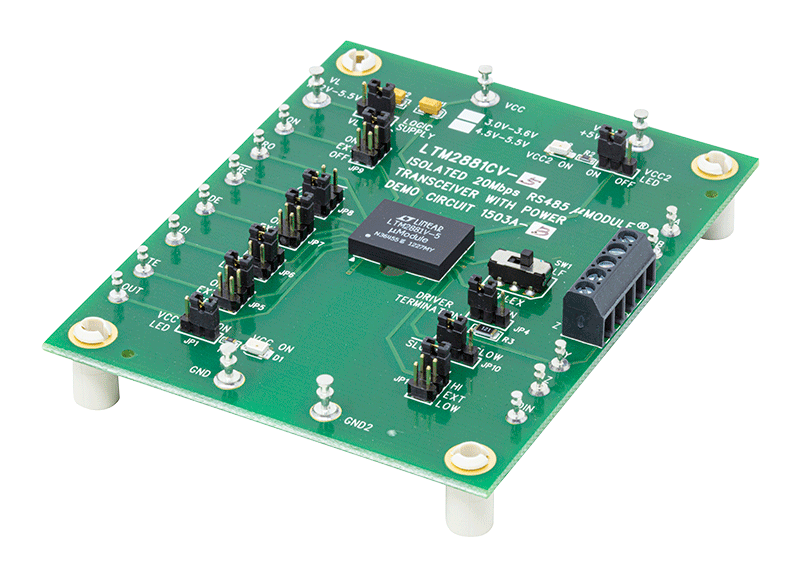

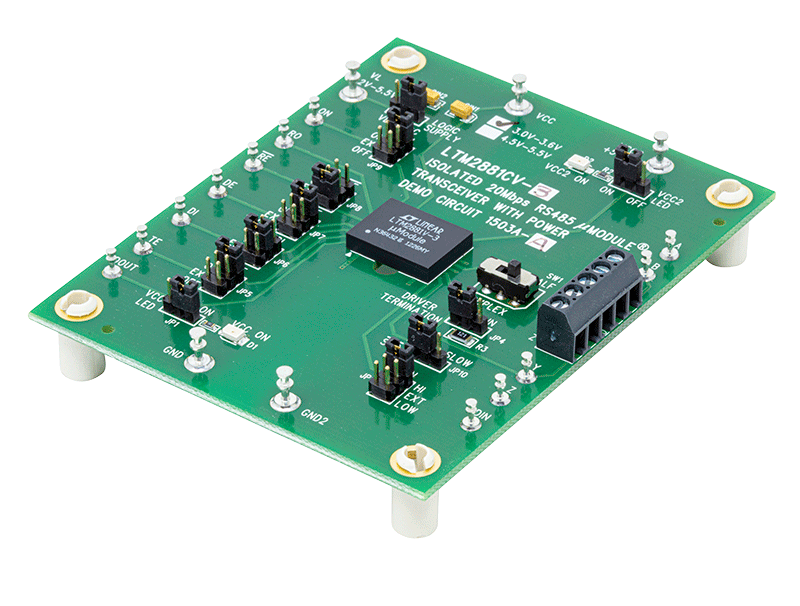

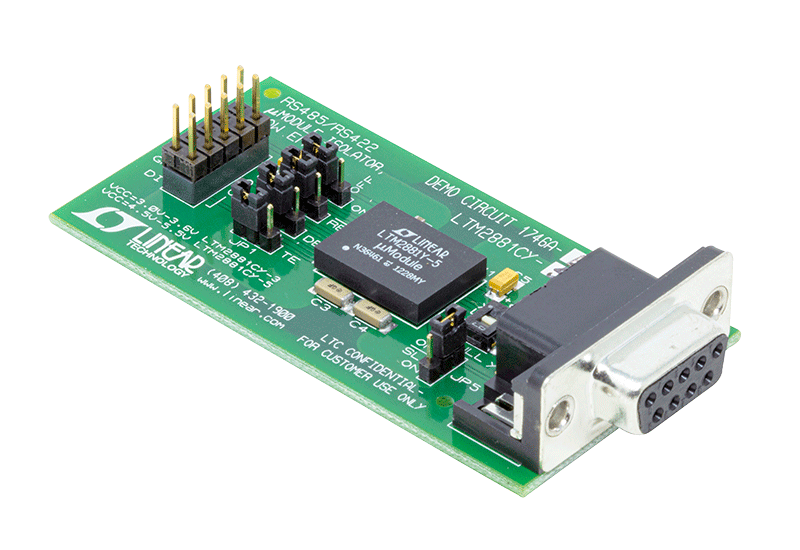

評価キット (4)
