LTC2928

マルチチャネル電源シーケンサおよびスーパーバイザ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.72
特長
  • ソフトウェアなしでパワーマネージメントを容易に設定
  • デバイス当たり最大4 つの電源を制御
  • カスケード接続により、電源を追加可能
  • 時間位置を調整可能な段階的な電源シーケンス
  • 診断付きのフォールト・イベント報告
  • フォールト時のシステム・シャットダウンを選択可能
  • 低電圧モニタ精度:1.5%
  • 過電圧/フォールト表示
  • 低電圧および過電圧スレッショルドを設定可能
  • チャージポンプ出力イネーブル・ピンによってNチャネルMOSFETをドライブ
  • 2.9V~16.5Vで動作
  • 5mm×7mm 38 ピンQFN および36 ピンSSOPパッケージ
製品概要
show more Icon

LTC2928は、カスケード接続可能な4チャネル電源シーケンサおよび高精度スーパーバイザです。シーケンスのスレッショルド、順序、タイミングは、ほんの少数の外付け部品で設定され、システム開発時のPCボード・レイアウトやソフトウェアの変更が不要です。複数のLTC2928 を容易に接続できるので、無限の数の電源をシーケンスできます。

シーケンス出力は電源イネーブル・ピンまたはNチャネル・パス・ゲートを制御します。個別の出力を備えた高精度入力コンパレータが電源電圧を1.5%精度までモニタします。スーパーバイザ機能としては、低電圧および過電圧のモニタおよび報告、マイクロプロセッサ・リセット生成などがあります。また、RSTを強制的に”H”にすることにより、マージンテストを補完できます。

アプリケーション・フォールトは、内部発生または外部発生に関わらず、制御されるすべての電源をシャットダウンする可能性があります。診断を行うために、フォールトの種類や原因が報告されます。個別チャネル制御が可能なので、イネーブル出力やスーパーバイザ機能を単独で動作させることができます。

高電圧入力により、LTC2928は16.5Vの高電圧で駆動可能です。バッファ付きのリファレンス出力により、1つの負電圧電源をシーケンスおよびモニタ可能です。


アプリケーション

  • ネットワーク/テレコム・インフラストラクチャ
  • 複数のI/Oおよびコア電圧向けのシーケンス
  • パワーマネージメント

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2928CG#PBF
  • HTML
  • HTML
LTC2928CG#TRPBF
  • HTML
  • HTML
LTC2928CUHF#PBF
  • HTML
  • HTML
LTC2928CUHF#TRPBF
  • HTML
  • HTML
LTC2928IG#PBF
  • HTML
  • HTML
LTC2928IG#TRPBF
  • HTML
  • HTML
LTC2928IUHF#PBF
  • HTML
  • HTML
LTC2928IUHF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC2928CG#PBF

製造中

LTC2928CG#TRPBF

製造中

LTC2928IG#PBF

製造中

LTC2928IG#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC2928CG#PBF

製造中

LTC2928CG#TRPBF

製造中

LTC2928IG#PBF

製造中

LTC2928IG#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

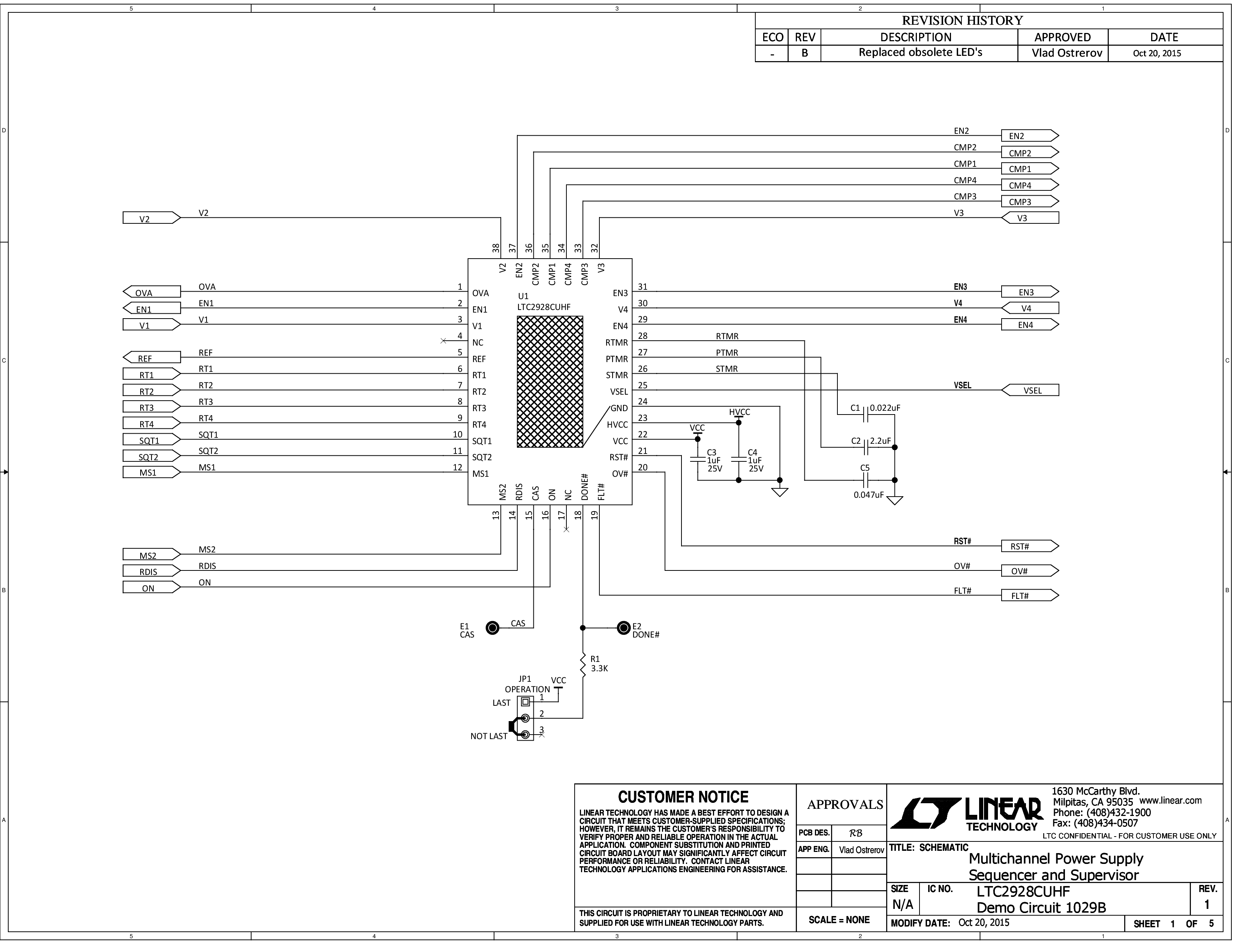

DC1029B

LTC2928, 4-channel Sequencer and Supervisor w/ Fault Rep

zoom

DC1029B

LTC2928, 4-channel Sequencer and Supervisor w/ Fault Rep

LTC2928, 4-channel Sequencer and Supervisor w/ Fault Rep

製品の詳細

Demonstration circuit 1029B is for evaluating the performance of the LTC2928 Multichannel Power Supply Sequencer and Supervisor.

The LTC2928 sequences and monitors up to four power channels in power-up and power-down, and it monitors those outputs in the steady state. Sequencing is accomplished by controlling the power supply enable inputs or N-channel MOSFET gates with the LTC2928 outputs. Supervisory functions include undervoltage and overvoltage monitoring, and capturing the output state information in the event of a system fault.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 1

Figure 1. CN0511 Functional Block Diagram

出力電力が+/−0.5dBに補正されたDC~5.5GHzの信号発生器 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0511

出力電力が+/−0.5dBに補正されたDC~5.5GHzの信号発生器 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0511

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
出力電力が+/−0.5dBに補正されたDC~5.5GHzの信号発生器 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • DC~5.5GHzのシングル・トーン発生器
  • 0dBm~-40dBmの範囲で+/-0.5dBの広帯域振幅キャリブレーション
  • 48ビットの周波数チューニング分解能(~43uHz)
  • 内蔵VCXOによる高速起動
  • Raspberry Pi 3B+、4、Zero W、Zero 2Wと互換性あり
詳細なリファレンス・デザインを表示 external link
