ADP7183

-300 mA、超低ノイズ、高 PSRR、低ドロップアウト・リニア電圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.86
特長
  • 入力電圧範囲: -2.0 V ~ -5.5 V
  • 最大出力電流: -300 mA
  • 固定出力電圧オプション: -0.5 V ~ -4.5 V
  • 調整可能出力範囲: −0.5 V ~ −VIN + 0.5 V
  • 低出力ノイズ: 4 µV rms、100 Hz ~ 100 kHz
  • ノイズ・スペクトル密度: 20 nV/√Hz、10 kHz ~ 1 MHz
  • -300 mA 負荷での電源電圧変動除去比(PSRR):
    • 10 kHz で 75 dB(代表値)
    • 100 kHz で 62 dB(代表値)
    • 1 MHz で 40 dB(代表値)
  • 低ドロップアウト電圧: -300 mA 負荷で -130 mV(代表値)
  • 初期出力電圧精度(VOUT): IOUT = -10 mA で ±0.5 %
  • ライン、負荷、温度に対する出力電圧精度: ±2.6 %
  • 動作電源電流(IGND): 無負荷で -0.6 mA(代表値)
  • 低シャットダウン電流: VIN = −5.5 V で −2 µA(代表値)
  • 小型の 4.7 µF セラミック入力および出力コンデンサで安定
  • 正側または負側のロジックが可能
  • 電流制限と熱過負荷保護
  • 8 ピン、2 mm × 2 mm LFCSP パッケージ
  • ADIsimPOWER 電圧レギュレータ設計ツールによるサポート

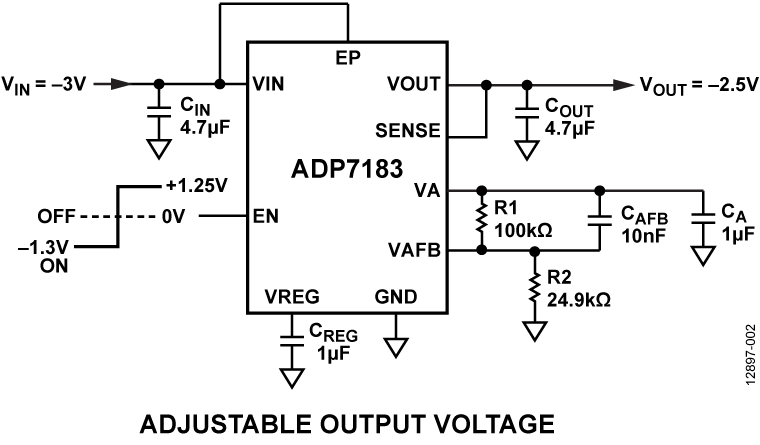

製品概要
show more Icon

ADP7183 は相補型金属酸化膜半導体(CMOS)の低ドロップアウト(LDO)リニア電圧レギュレータで、-2.0 V ~ -5.5 V で動作し、最大 -300 mA の出力電流を供給します。この LDO レギュレータは、−0.5 V ~ −4.5 V で動作する高性能アナログ回路やミックスド・シグナル回路のレギュレーションに最適です。独自の先進のアーキテクチャを採用することにより、ADP7183 は高 PSRR と低ノイズを実現し、小型の 4.7 μF セラミック出力コンデンサを使用して、優れたラインおよび負荷過渡応答を達成します。

ADP7183 には 15 個の固定出力電圧オプションがあります。標準在庫品の電圧は、−0.5 V、−1.0 V、−1.2 V、−1.5 V、−1.8 V、−2.0 V、−2.5 V、−3.0 V、−3.3 V です。特注品の電圧は、−0.8 V、−0.9 V、−1.3 V、−2.8 V、−4.2 V、−4.5 V です。外付けの帰還分圧器を使って −0.5 V ~ −VIN + 0.5 V の範囲の出力電圧に対応する可変バージョンも用意しています。

柔軟性を最大限にするため、ロジック機能は正側または負側のロジック・レベルでのインターフェースが可能になっています。

ADP7183 レギュレータの出力ノイズは、出力電圧の大きさに関係なく 4 μV rms です。ADP7183 は 8 ピン、2 mm × 2 mm LFCSP パッケージを採用しているため、非常にコンパクトなソリューソンを実現するだけでなく、小型で薄型のフットプリントで最大 -300 mA の出力電流を必要とするアプリケーションに対して優れた熱性能を提供します。

アプリケーション

  • A/D コンバータ(ADC)、D/A コンバータ(DAC)、高精度アンプなど、ノイズの影響を受けやすいアプリケーションに対するレギュレーション
  • 通信およびインフラストラクチャ
  • 医療および健康機器
  • 工業用および計測用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP7183ACPZN-R7
  • HTML
  • HTML
ADP7183ACPZN0.5-R7
  • HTML
  • HTML
ADP7183ACPZN1.0-R7
  • HTML
  • HTML
ADP7183ACPZN1.2-R7
  • HTML
  • HTML
ADP7183ACPZN1.5-R7
  • HTML
  • HTML
ADP7183ACPZN1.8-R7
  • HTML
  • HTML
ADP7183ACPZN2.0-R7
  • HTML
  • HTML
ADP7183ACPZN2.5-R7
  • HTML
  • HTML
ADP7183ACPZN3.0-R7
  • HTML
  • HTML
ADP7183ACPZN3.3-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

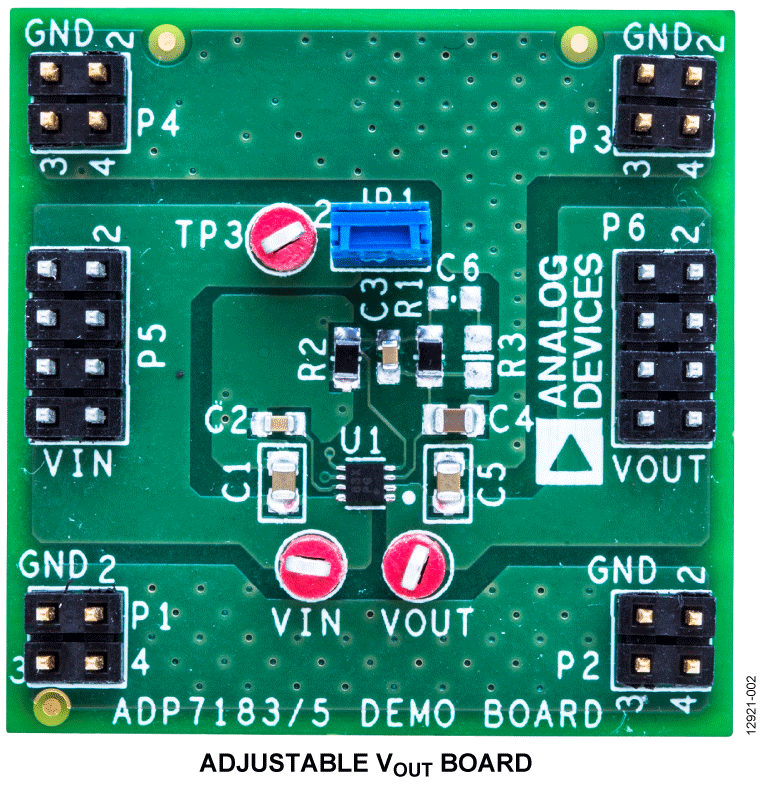

EVAL-ADP7183

ADP7183/ADP7185 評価用ボード

zoom

EVAL-ADP7183

ADP7183/ADP7185 評価用ボード

ADP7183/ADP7185 評価用ボード

機能と利点

  • 入力電圧範囲: −2.0 V ~ −5.5 V
  • 出力電流範囲:
    • ADP7183: 0 mA ~ −300 mA
    • ADP7185: 0 mA ~ −500 mA
  • 出力電圧の精度:
    • ADP7183: ±2.6%
    • ADP7185: ±2.2%
  • 動作温度範囲: −40°C ~ +125°C
  • 2 本の外付け抵抗(R1 と R2)で調整可能な調整出力電圧: VOUT= −0.5 V × (1 + R1/R2)

製品の詳細

ADP7183 および ADP7185 の各評価用ボードで、リニア電圧レギュレータ ADP7183 および ADP7185 シリーズの機能を検証できます。


単電源、電圧計、電流計、負荷抵抗を用意するだけで、ラインと負荷のレギュレーション、ドロップアウト電圧、グラウンド電流などの簡単な製品の測定が可能です。


リニア電圧レギュレータ ADP7183 および ADP7185 の詳細については、ADP7183 と ADP7185 のデータシートを参照してください。評価用ボードを使用する際は、それらのデータシートとユーザー・ガイド UG-795 を併せて参照してください。
