ADA4898-1

製造中

高電圧、低ノイズ、低歪み、ユニティ・ゲイン安定の高速オペアンプ

データシート (Rev. F)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

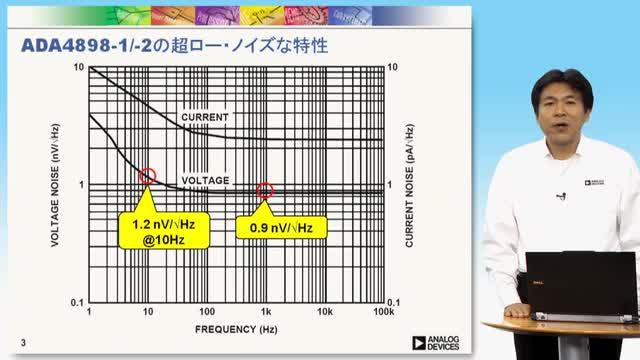

  • 超低ノイズ：
    0.9 nV/√Hz
    2.4 pA/√Hz
    1.2 nV/√Hz（10Hz時）
  • 超低歪み：500kHzで−93dBc
  • 広い電源電圧範囲：±5 V～±16 V
  • 高速：
    −3dB帯域幅：65MHz (G = +1)
    スルー・レート：55V/μs
  • ユニティ・ゲイン安定
  • 低入力オフセット電圧：160μV（最大値）
  • 低入力オフセット電圧ドリフト：1μV/°C
  • 低入力バイアス電流：−0.1μA
  • 低入力バイアス電流ドリフト：2nA/°C
  • 電源電流：8mA
  • パワーダウン機能

ADA4898-1は、超低ノイズ、超低歪み、ユニティ・ゲイン安定の電圧帰還オペアンプであり、±5V～±16Vの電源を使用する16ビット・システムおよび18ビット・システムに最適です。ADA4898-1は、リニアな低ノイズ入力段と高スルー・レートおよび低ノイズを実現する内部補償機能を内蔵しています。

ADA4898-1は、広い電源電圧範囲、低いオフセット電圧、広い帯域幅を持つため極めて汎用性が高く、また、入力バイアス電流を削減する相殺回路を内蔵しています。ADA4898-1は、8ピンSOICパッケージを採用しています。このパッケージには、消費電力を低減すると共に負電源プレーンへの熱拡散を改善する露出金属パドルが備わっています。このEPADは、従来型のプラスチック・パッケージの熱問題を大幅に改善します。ADA4898-1は、拡張工業用温度範囲（−40°C～+105°C）で動作するよう仕様規定されています。

アプリケーション
  • 計測器
  • アクティブ・フィルタ
  • DACバッファ
  • SAR ADCドライバ
  • 光エレクトロニクス
ADA4898-1
高電圧、低ノイズ、低歪み、ユニティ・ゲイン安定の高速オペアンプ
ADA4898-1 Functional Block Diagram ADA4898-1 Pin Configuration Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 2

アプリケーション・ノート 4

技術記事 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADA4898

消費電力とダイ温度

このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

ツールを開く

ADI Circuit Explorer™

ADI Circuit Explorer™ uses AI to interpret natural language prompts and search a database of validated analog circuit designs, helping you quickly find the best match for your needs.

ツールを開く

Signal Chain Designer

Signal Chain Designerは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使用すれば、実際のオペアンプを使ってローパス、ハイパス、バンドパスのフィルタを数分で設計できます。設計プロセスを進めながら、理想的な仕様から実際の回路動作まで、フィルタ設計の特性を観察できます。ゲイン帯域幅、ノイズ、電源電流などのオペアンプ仕様のトレードオフをすばやく評価し、要件に最適なフィルタ設計を決定できます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを使用すると、フォトダイオードと接続するトランス・インピーダンス・アンプ回路を設計できます。ツールに含まれるライブラリからフォトダイオードを選択するか、カスタムのフォトダイオード仕様を入力してください。帯域幅、ピーキング（Q）、ENOB／SN比間のトレードオフをすばやく確認できます。回路パラメータを変更すると、パルス応答、周波数応答、ノイズ・ゲインのプロットですぐに結果を確認できます。

ツールを開く

VRMS/dBm/dBu/dBV計算ツール

電力測定値と信号強度の標準単位を変換するユーティリティ。

ツールを開く

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

EVAL-HSAMP-1

Universal Evaluation Board for Single High Speed Operational Amplifiers

今すぐ購入 詳細を表示

機能と利点

  • Enables quick breadboarding/prototyping
  • User defined circuit configuration
  • Edge mounted Subminiature Version A (SMA) connector
  • provisions Easy connection to test equipment and other circuits

製品詳細

The Universal Single High Speed Amplifier Evaluation Boards are bare boards that enable users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.

資料
EVAL-HSAMP-1
Universal Evaluation Board for Single High Speed Operational Amplifiers

リファレンス・デザイン

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
EVAL-CN0560-FMCZ Evaluation Board
EVAL-CN0560-FMCZ Evaluation Board - Top View
EVAL-CN0560-FMCZ Evaluation Board - Bottom View
CN-0560 and SDP-H1
CN0560 Circuits from the Lab®

高精度・広帯域幅の電流測定シグナル・チェーン ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 保護機能付きの電流入力レンジが選択可能
  • 測定レンジは10A、10mA、10uAの3つ
  • オーバーサンプリングにより、ダイナミック・レンジは111dBまで可能
Figure 1. Simplified Block Diagram
Figure 1. Simplified Block Diagram
CN0584 Kit
CN0584 - Angle View
CN0584 - Top View
CN0584 - Bottom View
CN0584 Circuits from the Lab®

高精度低遅延開発キット

詳細なリファレンス・デザインを表示

機能と利点

  • 電圧レンジを設定可能な4つのアナログ入力チャンネル
  • 電圧レンジを設定可能な4つのアナログ出力チャンネル
  • ADC測定からDACがセトリングするまでの遅延：250ns
  • RxパスまたはTxパスのアナログ・フロント・エンドの基板モデリングおよびシミュレーションはMATLABおよびPythonに対応
  • 電源接続およびデジタル接続はすべてインターフェース・コネクタを介して実現

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2022-10-31 03:03
    Low Latency Test and Measurement Kit – Hardware in the Loop
  • lazy blur
    VIDEO · 2023-04-03 03:08
    Personalized Low Latency Hardware in the Loop (HiL) Solution
CN0560
高精度・広帯域幅の電流測定シグナル・チェーン ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram
EVAL-CN0560-FMCZ Evaluation Board
EVAL-CN0560-FMCZ Evaluation Board - Top View
EVAL-CN0560-FMCZ Evaluation Board - Bottom View
CN-0560 and SDP-H1
CN0584
高精度低遅延開発キット

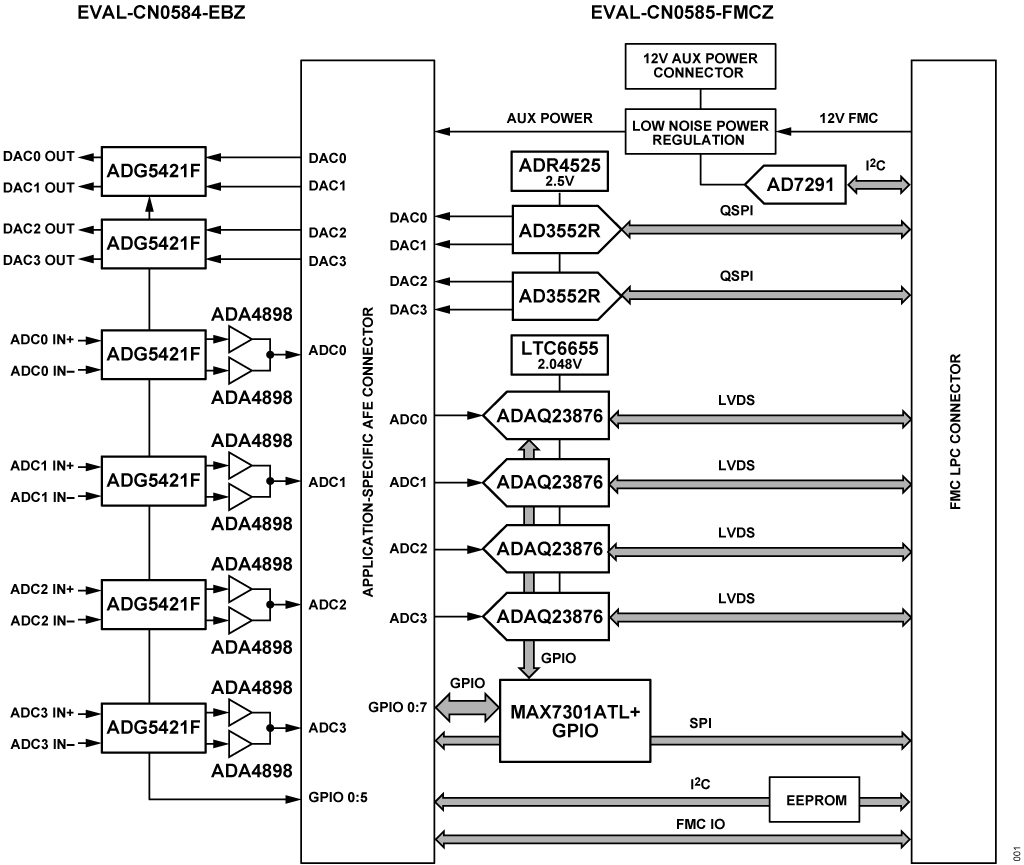

Figure 1. Simplified Block Diagram
CN0584 Kit
CN0584 - Angle View
CN0584 - Top View
CN0584 - Bottom View
