特長
- 信号スケーリング機能付きの完全差動ADCドライバを内蔵
- 幅広い入力コモンモード電圧範囲
- 高い同相ノイズ除去性能
- シングルエンド／差動変換
- ピンで選択可能な、オーバーレンジを備えた入力範囲
- 4.096VのREFBUFでの入力範囲：±10V、±5V、±4.096V、±2.5V、および±1.5V
- ゲイン／減衰のオプション：0.37、0.73、0.87、1.38、および2.25
- 重要な受動部品
- FDA用0.005%の高精度整合抵抗アレイ
- 9mm × 9mm、0.8mmピッチ、100ボールBGAパッケージ
- ディスクリート・ソリューションと比べて2.5倍のフットプリント削減
- 低消費電力、ダイナミック・パワー・スケーリング、パワーダウン・モード
- スループット：15MSPS、パイプライン遅延なし
- INLエラー：±7.5ppm（代表値）、±15ppm（最大値）
- （ゲイン = 0.73、ゲイン = 0.87、ゲイン = 1.38、ゲイン = 2.25）
- SINAD：1kHzで90dB（代表値）（ゲイン = 0.37、ゲイン = 0.73）
- THD：1kHzで−121dB、100kHzで−112dB（ゲイン = 0.73）
- ゲイン誤差：±0.005%FS（代表値）
- ゲイン誤差ドリフト：±0.11ppm/°C（代表値）
- VCMO生成機能付きのリファレンス・バッファを内蔵
- シリアルLVDSインターフェース
- 幅広い動作温度範囲：−40°C～+85°C
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADAQ23876は、部品の選択、最適化、およびレイアウトの設計上の負担を設計者からデバイスへと移転することで、高精度計測システムの開発サイクルを短縮できる、高精度、高速のμModule®データ・アクイジション・ソリューションです。
ADAQ23876は、システム・イン・パッケージ（SIP）技術を採用しており、低ノイズの完全差動ADCドライバ（FDA）、安定したリファレンス・バッファ、高速の16ビット、15MSPS逐次比較レジスタ（SAR）ADCなど、複数の共通信号処理および調整ブロックを1つのデバイスに組み合わせることで、エンド・システムの部品点数を削減します。
ADAQ23876は、アナログ・デバイセズのiPassive®技術を採用し、優れたマッチングおよびドリフト特性を備えた重要な受動部品も内蔵しています。これにより、誤差源の温度依存性を最小限に抑え、最適な性能を実現します。ADCドライバ段の高速セトリングと遅延のないSAR ADCにより、多チャンネルのマルチプレクス・シグナル・チェーン・アーキテクチャと制御ループ・アプリケーション向けに比類のないソリューションを提供します。
小型フットプリントの9mm × 9mm BGAパッケージを採用しているため、計測器を性能の損失なしに小型化できます。システム統合が図られたことにより、設計上の多くの課題が解決され、なおかつ、ADCドライバの帰還ループを柔軟に設定できるので、ゲインや減衰の調整に加え、完全差動またはシングルエンド／差動入力を構成できます。5V単電源で動作可能であると同時に、この電源でデバイスの最適な性能を発揮させることができます。
ADAQ23876には、1レーンまたは2レーンの出力モードを備えたシリアルLVDS（低電圧差動伝送）デジタル・インターフェースが装備されており、ユーザはアプリケーションごとにインターフェース・データ・レートを最適化できます。このμModuleは、−40°C～+85°Cの動作温度範囲で仕様規定されています。
アプリケーション
- ATE（自動試験装置）
- データ・アクイジション
- ハードウェア・イン・ザ・ループ（HiL）
- パワー・アナライザ
- 非破壊検査（音響放射）
- 質量分析
- 進行波故障点測定
- 医療用画像処理および計測器
5
IBISモデル
ADAQ23876 - IBIS Model
44.3 KB
LTPowerPlanner
ADAQ23876 Power Tree
22.92 KB
LTspice
ADAQ23876 Demo Circuit – 16-Bit, 15 MSPS, μModule Data Acquisition Solution
1.91 KB
LTspice
ADAQ23876 - Integrated/Special Purpose A/D Converters
1.91 KB
LTspice
Density Optimized LTspice Signal Chain Simulation
1.19 MB
44.3 KB
LTPowerPlanner
ADAQ23876 Power Tree
22.92 KB
LTspice
ADAQ23876 Demo Circuit – 16-Bit, 15 MSPS, μModule Data Acquisition Solution
1.91 KB
LTspice
ADAQ23876 - Integrated/Special Purpose A/D Converters
1.91 KB
LTspice
Density Optimized LTspice Signal Chain Simulation
1.19 MB
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
1
1Ku当たりの価格
最低価格：$34.83
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADAQ23876
資料
4
Filters
1つが該当
すべて
-
すべて
-
データシート
-
ユーザ・ガイド
すべて
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
更新 02/01/2022
English
WIKI
更新 10/26/2023
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
4
データシート 2
ユーザ・ガイド 2
参考資料 5
デバイス・ドライバ 1
ウェブキャスト 1
ビデオ
3
設計リソース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADAQ23876BBCZ |
100-Ball CSP-BGA (9mm x 9mm x 2.268mm)
|
|
- ADAQ23876BBCZ
- ピン／パッケージ図
-
100-Ball CSP-BGA (9mm x 9mm x 2.268mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェア 1
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-ADAQ23876
ADAQ23876 16ビット、15MSPS、μModuleデータ・アクイジション・ソリューションの評価
ADAQ23876 16ビット、15MSPS、μModuleデータ・アクイジション・ソリューションの評価
製品の詳細

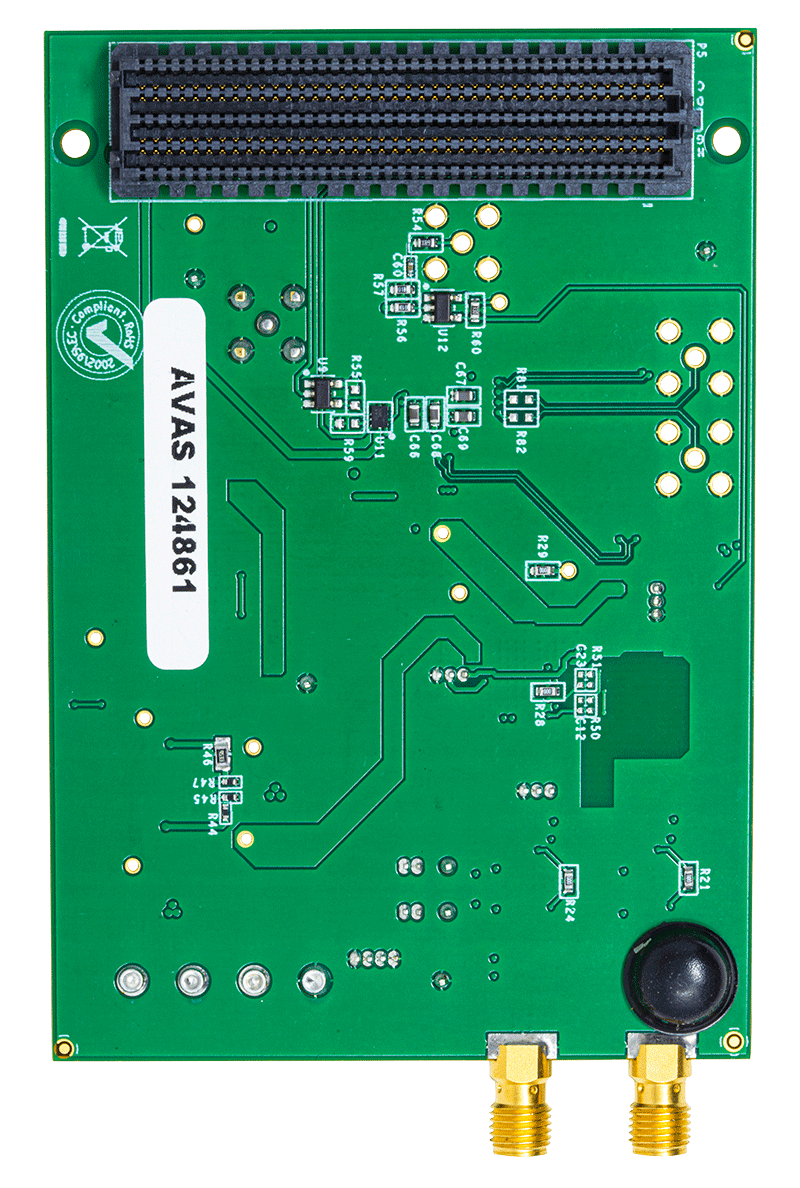

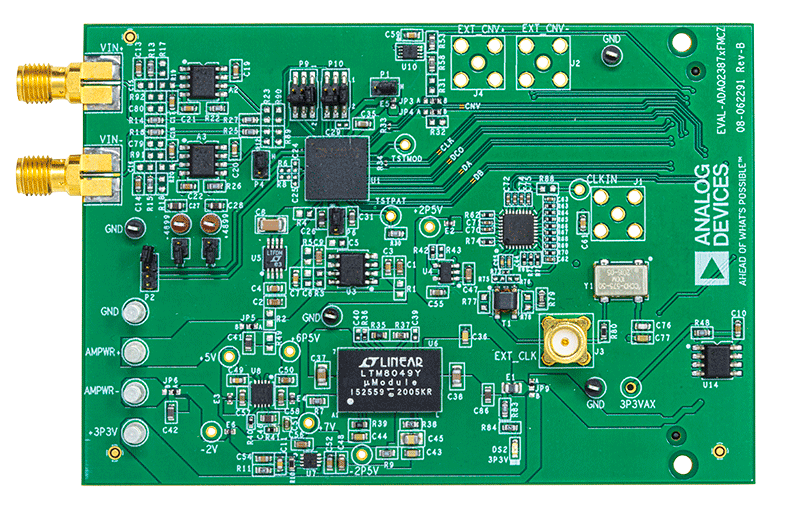

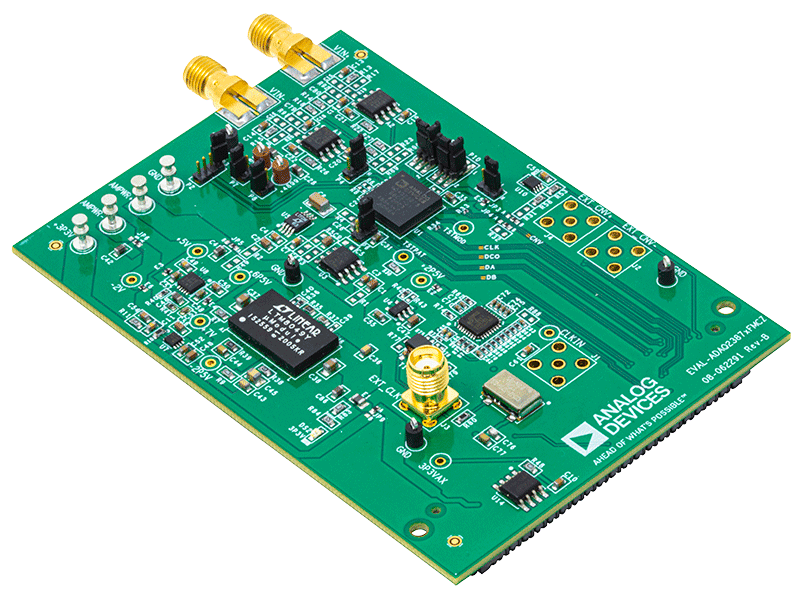

EVAL-ADAQ23876FMCZ評価用ボード（ユーザ・ガイドの図1を参照）では、ADAQ23876 15MSPS、16ビット、高速、高精度μModule®データ・アクイジション・ソリューションを簡単に評価できます。EVAL-ADAQ23876FMCZは、ADAQ23876 μModuleの性能を実証する、各種アプリケーション向けの汎用ツールです。
ADAQ23876 μModuleは、低ノイズの完全差動A/Dコンバータ（ADC）ドライバ、安定したリファレンス・バッファ、高分解能の16ビット、15MSPS逐次比較レジスタ（SAR）ADC、および最適性能を発揮するために必要になる重要な受動部品など、複数の共通信号処理および調整ブロックをデバイスにまとめています。
EVAL-ADAQ23876FMCZは、160ピン・コネクタ経由で高速システム・デモンストレーション・プラットフォーム（SDP）のSDP-H1（EVAL-SDP-CH1Z）とインターフェースします（ユーザ・ガイドの図2を参照）。
ADAQ23876の詳細については、ADAQ23876のデータシートを参照してください。EVAL-ADAQ23876FMCZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
