LT3032

デュアル150mA 正電圧/負電圧、低ノイズ、低損失リニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$2.66
特長
  • 低ノイズ:20µVRMS (正電圧)、30µVRMS (負電圧)
  • 低消費電流:30µA/チャネル
  • 広い入力電圧範囲:±2.3V~±20V
  • 出力電流:±150mA
  • 低シャットダウン電流:合計で3µA未満 (標準)
  • 低損失電圧:300mV/チャネル
  • 固定出力電圧:±3.3V、±5V、±12V、±15V
  • 調整可能な出力電圧:±1.22V~±20V
  • 保護ダイオード不要
  • 2.2µFの出力コンデンサで安定
  • セラミック、タンタルまたはアルミ・コンデンサで安定
  • 逆出力電圧時でも起動
  • 電流制限および熱制限
  • 高さの低い14ピン4mm × 3mm × 0.75mm DFNパッケージ
製品概要
show more Icon

LT3032は、デュアル、低ノイズ、正電圧/負電圧、低損失電圧リニア・レギュレータです。各レギュレータは標準300mVの損失電圧で最大150mAを供給します。各レギュレータは低消費電流(動作時30µA、シャットダウン時3µA未満)で、ドロップアウト時にも十分に制御されているので、バッテリ駆動の回路に最適です。

LT3032の他の特長として、低出力ノイズがあります。各レギュレータに外付け10nFバイパス・コンデンサを追加すると、出力ノイズは10Hz~100kHzの帯域幅にわたって20µVRMS/30µVRMSに減少します。LT3032は最小2.2µFの出力コンデンサで安定し、他のレギュレータのようにESRを追加する必要はありません。

これらのレギュレータは出力電圧を調整可能なデバイス(出力電圧範囲は±1.22Vのリファレンス電圧まで)として、または±3.3V、±5V、±12V、±15Vの固定出力電圧のデバイスとして提供され、逆出力保護、電流制限、熱制限などの保護回路を内蔵しています。

LT3032はレギュレータごとに露出裏面パッドを備えた、独自の高さの低い14ピン4mm × 3mm × 0.75mm DFNパッケージで供給されているので、最適な熱性能が得られます。


アプリケーション

  • バッテリ駆動計測器
  • バイポーラ電源
  • 低ノイズ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 30
1Ku当たりの価格 最低価格:$2.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3032EDE#PBF
  • HTML
  • HTML
LT3032EDE#TRPBF
  • HTML
  • HTML
LT3032EDE-12#PBF
  • HTML
  • HTML
LT3032EDE-12#TRPBF
  • HTML
  • HTML
LT3032EDE-15#PBF
  • HTML
  • HTML
LT3032EDE-15#TRPBF
  • HTML
  • HTML
LT3032EDE-3.3#PBF
  • HTML
  • HTML
LT3032EDE-3.3#TRPBF
  • HTML
  • HTML
LT3032EDE-5#PBF
  • HTML
  • HTML
LT3032EDE-5#TRPBF
  • HTML
  • HTML
LT3032IDE#PBF
  • HTML
  • HTML
LT3032IDE#TRPBF
  • HTML
  • HTML
LT3032IDE-12#PBF
  • HTML
  • HTML
LT3032IDE-12#TRPBF
  • HTML
  • HTML
LT3032IDE-15#PBF
  • HTML
  • HTML
LT3032IDE-15#TRPBF
  • HTML
  • HTML
LT3032IDE-3.3#PBF
  • HTML
  • HTML
LT3032IDE-3.3#TRPBF
  • HTML
  • HTML
LT3032IDE-5#PBF
  • HTML
  • HTML
LT3032IDE-5#TRPBF
  • HTML
  • HTML
LT3032MPDE#PBF
  • HTML
  • HTML
LT3032MPDE#TRPBF
  • HTML
  • HTML
LT3032MPDE-12#PBF
  • HTML
  • HTML
LT3032MPDE-12#TRPBF
  • HTML
  • HTML
LT3032MPDE-15#PBF
  • HTML
  • HTML
LT3032MPDE-15#TRPBF
  • HTML
  • HTML
LT3032MPDE-3.3#PBF
  • HTML
  • HTML
LT3032MPDE-3.3#TRPBF
  • HTML
  • HTML
LT3032MPDE-5#PBF
  • HTML
  • HTML
LT3032MPDE-5#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

zoom

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

超低歪み信号発生器測定モジュール

機能と利点

  • 超低歪み、高解像度ソース
    • DCモードの最大周波数は40kHz
    • 独自のデジタル・プリディストーション(DPD)アルゴリズム
    • −130dBc THD(1kHz(代表値)の時)
    • 内蔵パターン・メモリを用いた任意波形発生(AWG)
    • 差動(バランス型)出力:最大3.6VRMS
  • 複数の記憶された波形間の高速パターン・スイッチング
  • スモール・フォーム・ファクタ(60mm × 40mm)
  • 低消費電力:1W(自己消費、代表値)
  • SPIインターフェースをテストおよび測定システムに統合

製品の詳細

ADMX1002は、超低歪み、正弦波、高解像度の任意波形発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの採用により、信号の歪みを、高性能のDAC(D/Aコンバータ)やアンプのみが達成できるレベル以下に低減します。その差動出力は、高性能ADC(A/Dコンバータ)、オーディオ・コーデック、その他のオーディオICやシステムのテストで必要になることが多いコモンモード・レベルに合わせて設定できます。容易に導入可能なSPIインターフェースとスモール・フォーム・ファクタにより、ADMX1002は、テスト・システムへの組み込みが容易にでき、測定や特性評価用の作業台でも簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスジューサのテスト
  • 周波数応答およびネットワークの解析
  • ATE(自動試験装置)
reference details image

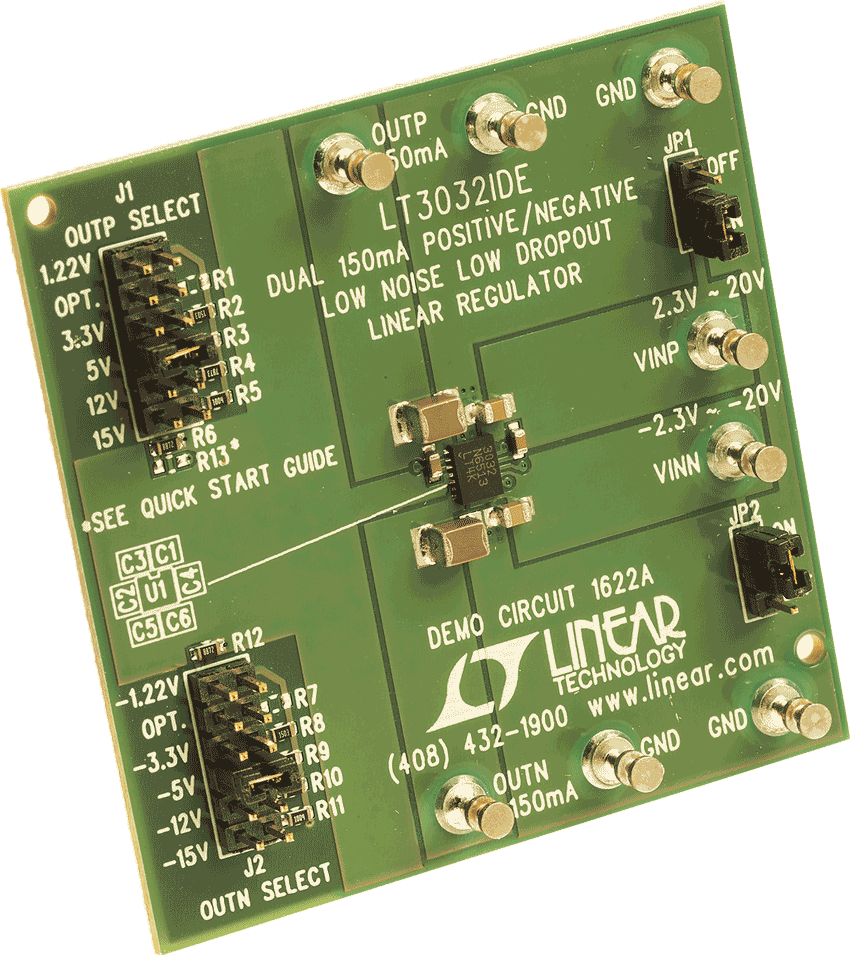

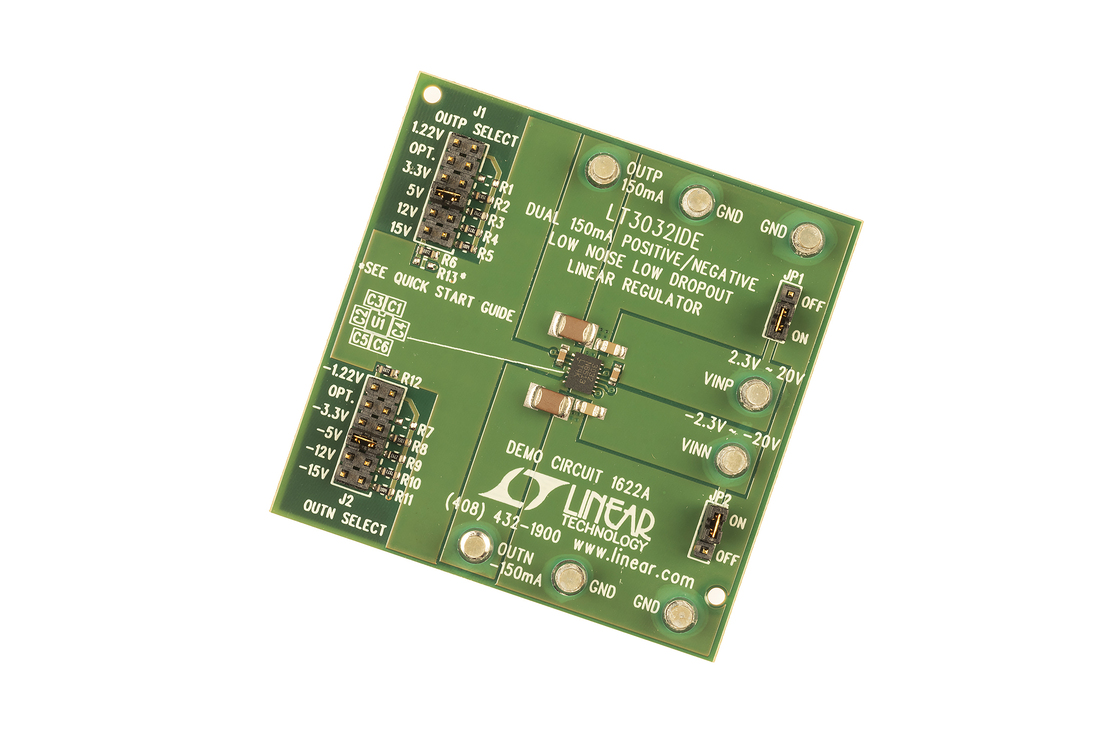

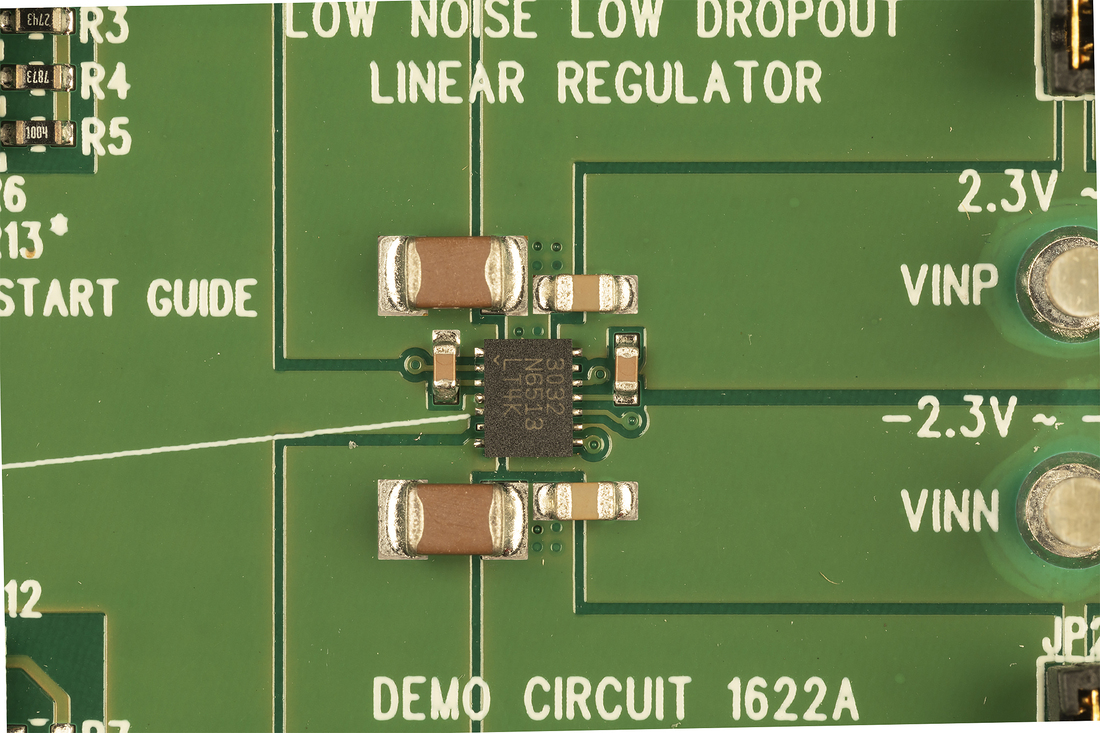

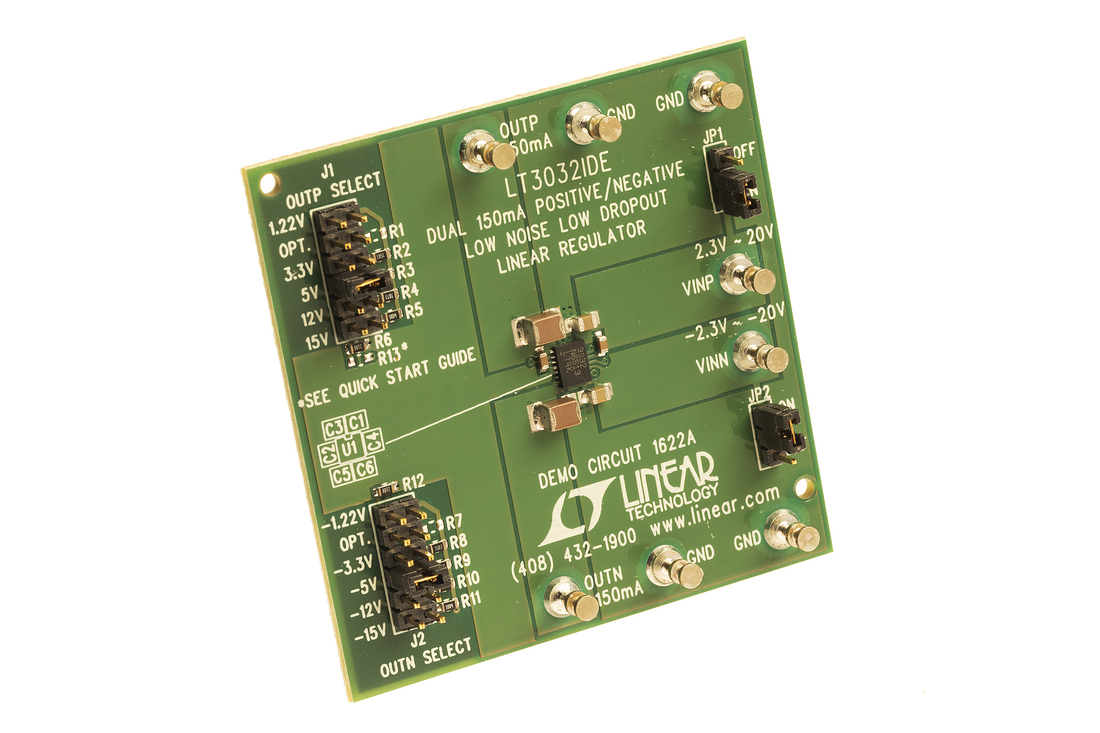

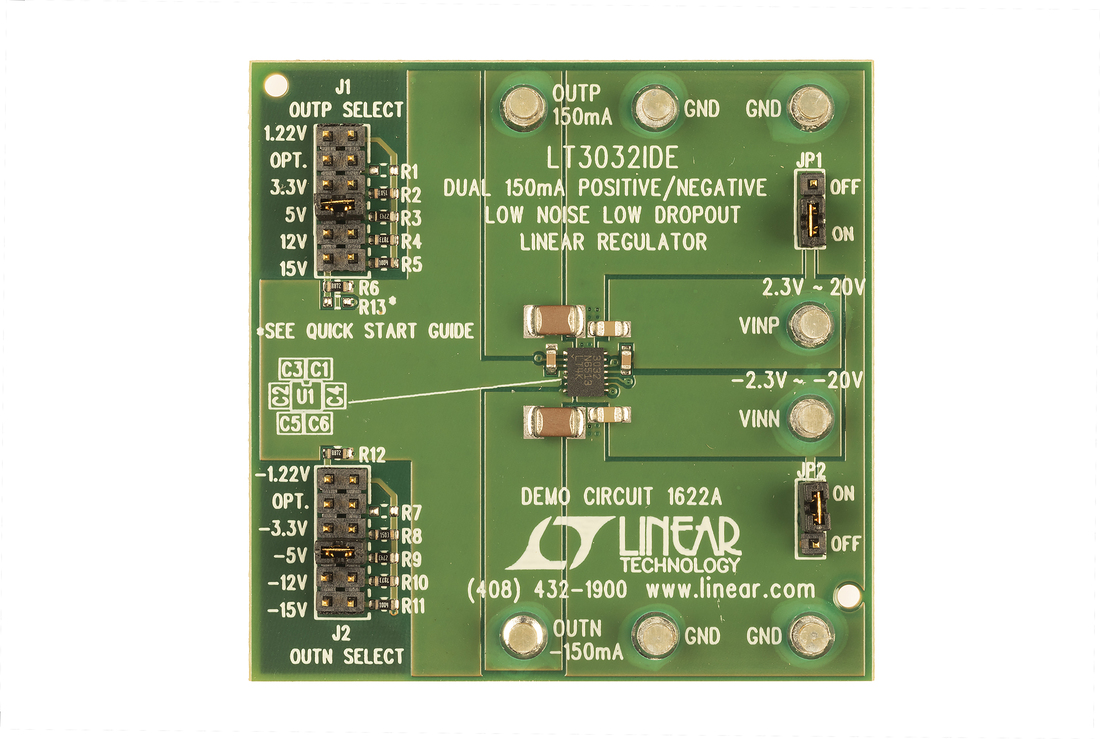

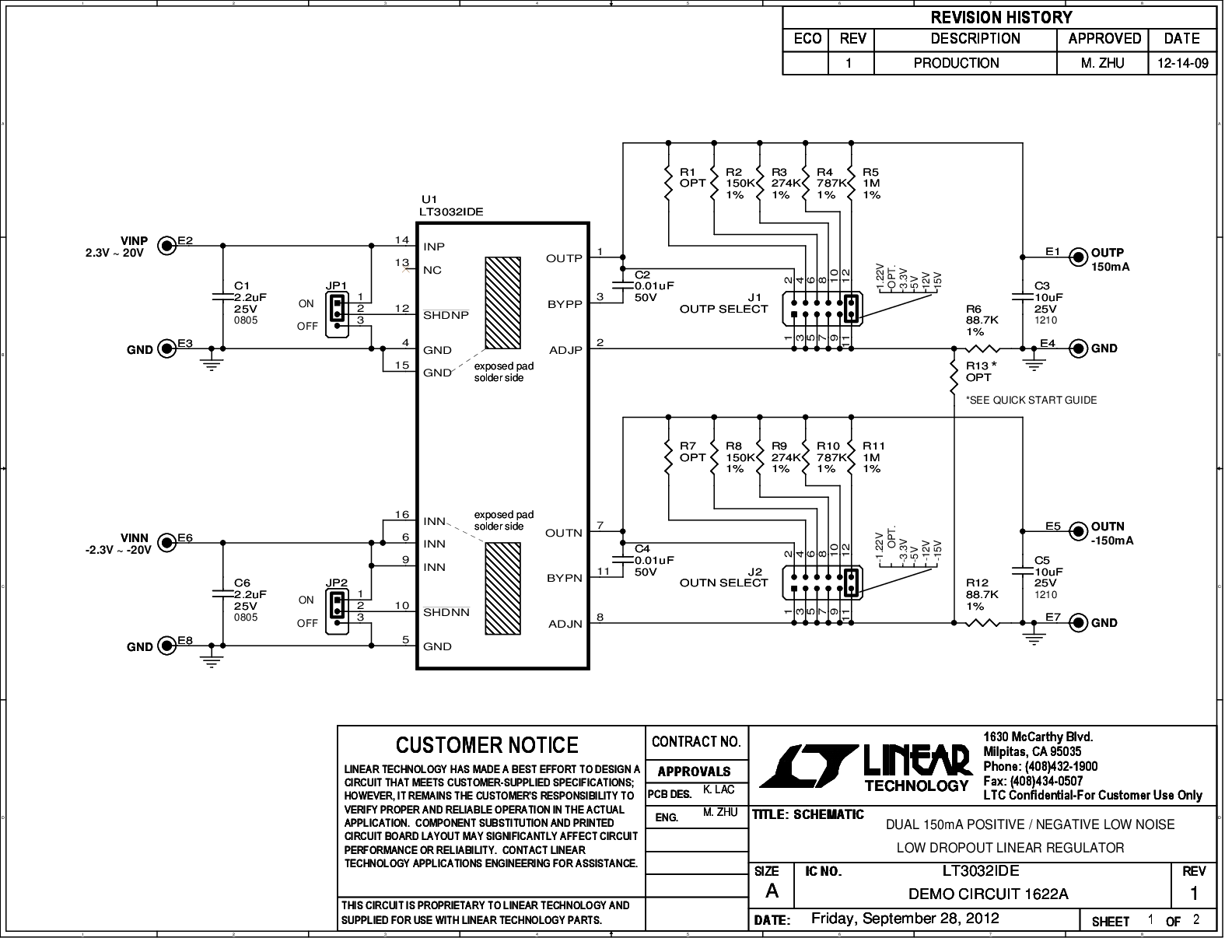

DC1622A
