LTC3265

昇圧型と反転型のチャージポンプを備えた低ノイズの双極性電源

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.55
特長
  • 昇圧型チャージポンプは2 • VIN_Pを生成(VIN_Pの範囲:4.5V~16V)
  • 反転型チャージポンプは-VIN_Nを生成(VIN_Nの範囲:4.5V~32V)
  • 最大電流50mAの低ノイズ正電圧LDOポスト・レギュレータ
  • 最大電流50mAの低ノイズ負電圧LDOポスト・レギュレータ
  • 両方のLDOレギュレータをオンにした状態でBurst Mode®動作時に流れる静止電流:135μA
  • プログラム可能な発振器周波数:50kHz~500kHz
  • セラミック・コンデンサで安定
  • 短絡保護/過熱保護
  • 高さの低い3mm × 5mmの18ピンDFNパッケージおよび熱特性が改善された20ピンTSSOPパッケージ
製品概要
show more Icon

LTC3265は双極性出力の低ノイズ電源で、昇圧型チャージポンプ、反転型チャージポンプ、および正と負の2つの低ノイズLDOポスト・レギュレータを内蔵しています。昇圧型チャージポンプは正のLDOポスト・レギュレータに電力を供給するのに対して、反転型チャージポンプは負のLDOポスト・レギュレータに電力を供給します。各LDOは最大50mAの出力電流を供給できます。LDOの出力電圧は、外付けの抵抗分割器を使用して調整することができます。

チャージポンプは、低静止電流のBurst Mode動作または低ノイズの固定周波数モードを使用します。Burst Mode動作時に、昇圧型チャージポンプはその出力(VOUT+)を0.94 • 2 • VIN_Pに安定化しますが、反転型チャージポンプはその出力(VOUT)を-0.94 • VIN_Nに安定化します。Burst Mode動作では、両方のLDOをオンにした状態で、LTC3265に流れる静止電流はわずか135μAです。固定周波数モードでは、昇圧型チャージポンプと反転型チャージポンプはそれぞれ2 • VIN_Pおよび-VIN_Nに等しい出力電圧を生成し、固定の500kHzで動作するか、外付け抵抗を使用した場合は50kHz~500kHzの範囲の設定値で動作します。LTC3265は、高さの低い3mm × 5mm × 0.75mmの18ピンDFNパッケージおよび熱特性が改善された20ピンTSSOPパッケージで供給されます。


アプリケーション

  • 低ノイズの双極性/反転型電源
  • 産業用/計測用の低ノイズ・バイアス・ジェネレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3265EDHC#PBF
  • HTML
  • HTML
LTC3265EDHC#TRPBF
  • HTML
  • HTML
LTC3265EFE#PBF
  • HTML
  • HTML
LTC3265EFE#TRPBF
  • HTML
  • HTML
LTC3265HDHC#PBF
  • HTML
  • HTML
LTC3265HDHC#TRPBF
  • HTML
  • HTML
LTC3265HFE#PBF
  • HTML
  • HTML
LTC3265HFE#TRPBF
  • HTML
  • HTML
LTC3265IDHC#PBF
  • HTML
  • HTML
LTC3265IDHC#TRPBF
  • HTML
  • HTML
LTC3265IFE#PBF
  • HTML
  • HTML
LTC3265IFE#TRPBF
  • HTML
  • HTML
LTC3265MPDHC#PBF
  • HTML
  • HTML
LTC3265MPDHC#TRPBF
  • HTML
  • HTML
LTC3265MPFE#PBF
  • HTML
  • HTML
LTC3265MPFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3265EFE#PBF

製造中

LTC3265EFE#TRPBF

製造中

LTC3265HFE#PBF

製造中

LTC3265HFE#TRPBF

製造中

LTC3265IFE#PBF

製造中

LTC3265IFE#TRPBF

製造中

LTC3265MPFE#PBF

製造中

LTC3265MPFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3265EFE#PBF

製造中

LTC3265EFE#TRPBF

製造中

LTC3265HFE#PBF

製造中

LTC3265HFE#TRPBF

製造中

LTC3265IFE#PBF

製造中

LTC3265IFE#TRPBF

製造中

LTC3265MPFE#PBF

製造中

LTC3265MPFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2235A

LTC3265 Demo Board | Dual Supply Boost/Inverting Charge Pumps with Post-Regulator LDOs, 4.5V ≤ VIN ≤ 16V, VOUT = ±5V/±15V/±24V @ 50mA

zoom

DC2235A

LTC3265 Demo Board | Dual Supply Boost/Inverting Charge Pumps with Post-Regulator LDOs, 4.5V ≤ VIN ≤ 16V, VOUT = ±5V/±15V/±24V @ 50mA

LTC3265 Demo Board | Dual Supply Boost/Inverting Charge Pumps with Post-Regulator LDOs, 4.5V ≤ VIN ≤ 16V, VOUT = ±5V/±15V/±24V @ 50mA

製品の詳細

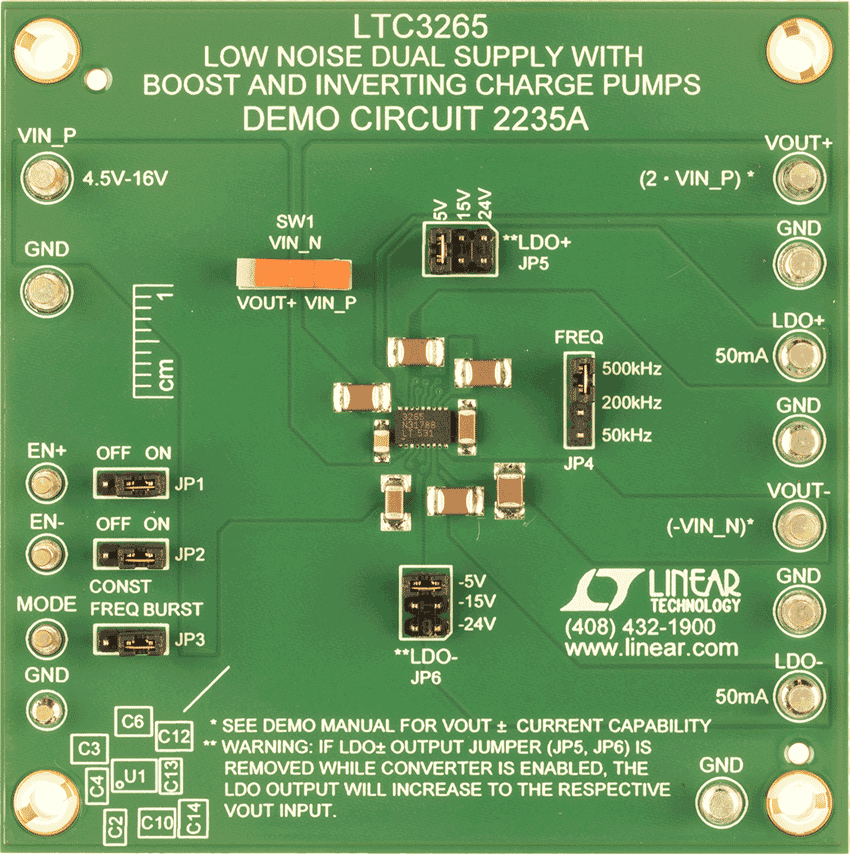

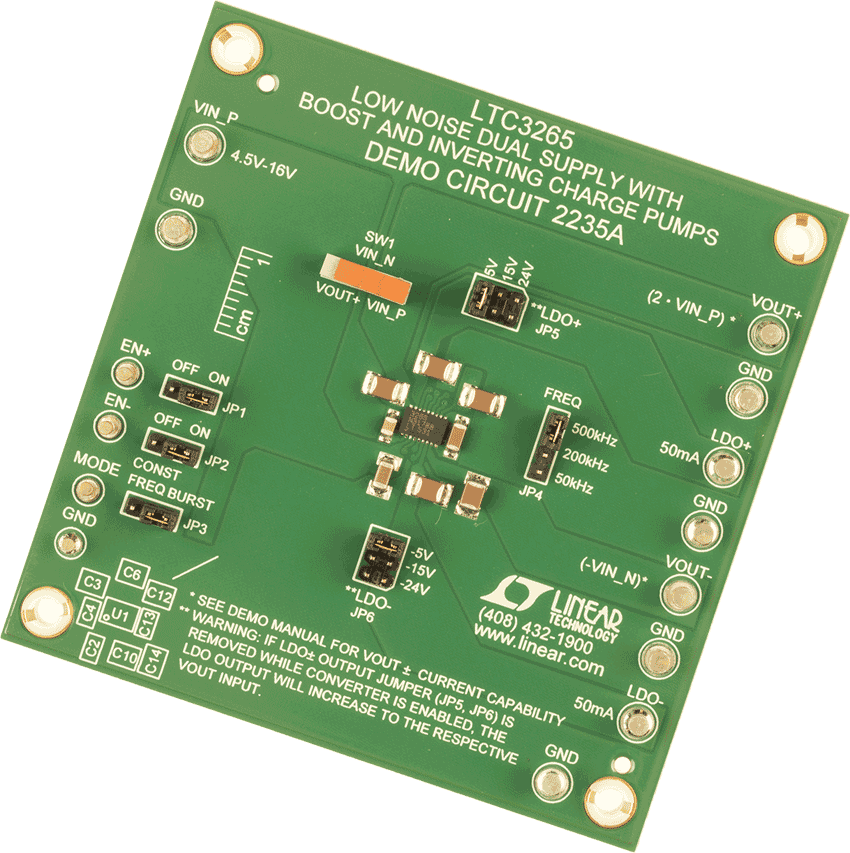

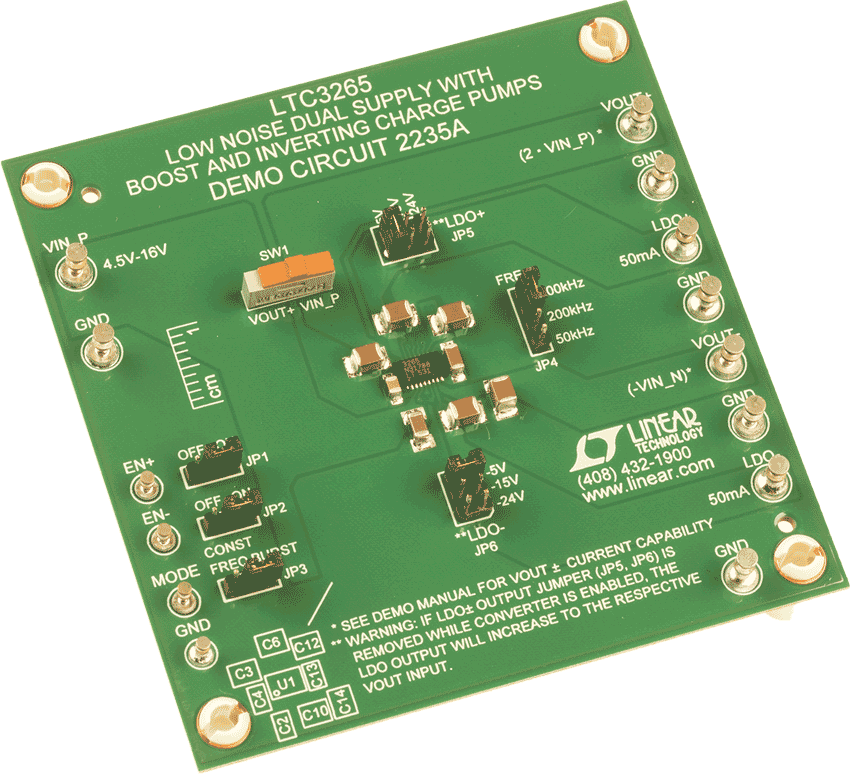

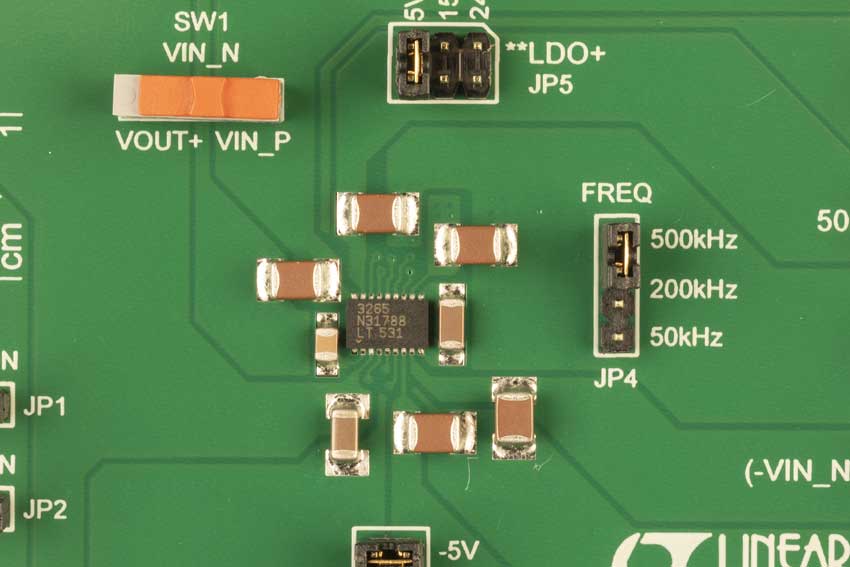

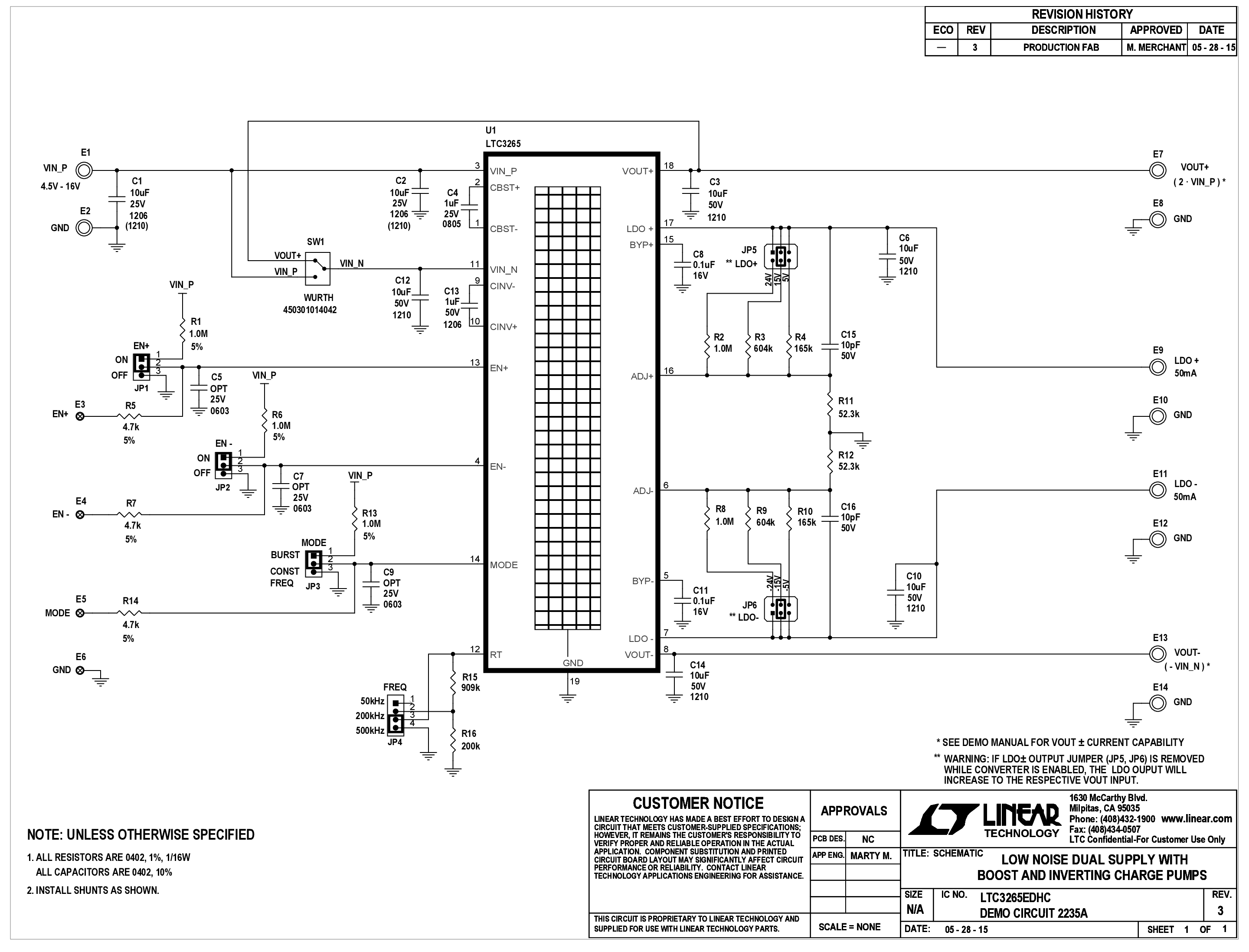

Demonstration Circuit 2235A has boost and inverting charge pumps each with a low noise LDO post regulator featuring the LTC3265EDHC. The LTC3265 operates with an input voltage from 4.5V to 16V for the boost charge pump and from 4.5V to 32V for the inverting charge pump. The demo board provides selectable LDO± output set magnitudes of 5V, 15V, and 24V for each polarity. The demo board also provides the means to select between low power Burst Mode® operation or low noise constant-frequency mode operation, plus select an operating frequency of 500kHz, 200kHz, or 50kHz.

reference details image

AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

zoom

AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

FMC X-Microwave対応のレベル変換器および電源キット

機能と利点

  • FMC対応のフォーム・ファクタ
  • FMCコネクタから給電、外部電源も使用可能
  • レベル変換と各種電源電圧を提供
  • RaspberryPi X-MWコントローラに適合

製品の詳細

AD-FMCXMWBR1-EBZは、FMC対応のフォーム・ファクタを備えたレベル変換器および電源ボードです。FMCコネクタから給電され、外部電源を追加することができるため、大きい負荷電流が必要なアプリケーションにも適しています。この場合は、外部電源が優先されます。

AD-FMCXMWBR1-EBZによって、コントローラ/FPGAデバイスとX-MWブロックとの間に、レベル変換を行った複数のデジタル・コミュニケーション・パスが可能となります。モジュールは、高い電流出力能力を持つ複数の電源電圧を提供します。それらを使用して、プロトタイプ設計内のX-MWブロックやその他のICにバイアスをかけることができます。

アプリケーション

  • RFおよびマイクロ波の設計
  • 電圧レベル変換
  • 汎用ソフトウェア無線
  • レーダー・システム
  • ポイントtoポイント通信システム
  • 多重入力/多重出力(MIMO)無線
  • ATE(自動試験装置)
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
