LTM8078

新規設計に推奨

デュアル1.4A、シングル2.8A降圧Silent Switcher®（サイレント・スイッチャ） μモジュール・レギュレータ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 2つのフル機能降圧スイッチング電源
  • 低ノイズSilent Switcher®アーキテクチャ
  • CISPR22クラスB準拠
  • 広い入力電圧範囲：3V～40V
  • 広い出力電圧範囲：0.8V～10V
  • 多相並列動作で電流増加
  • 選択可能なスイッチング周波数：300kHz～3MHz
  • 小型パッケージ（6.25mm × 6.25mm × 2.22mm）表面実装BGA
  • チャンネルごとの連続出力電流：1.4A（24VIN、3.3VOUT、TA = 80°C）

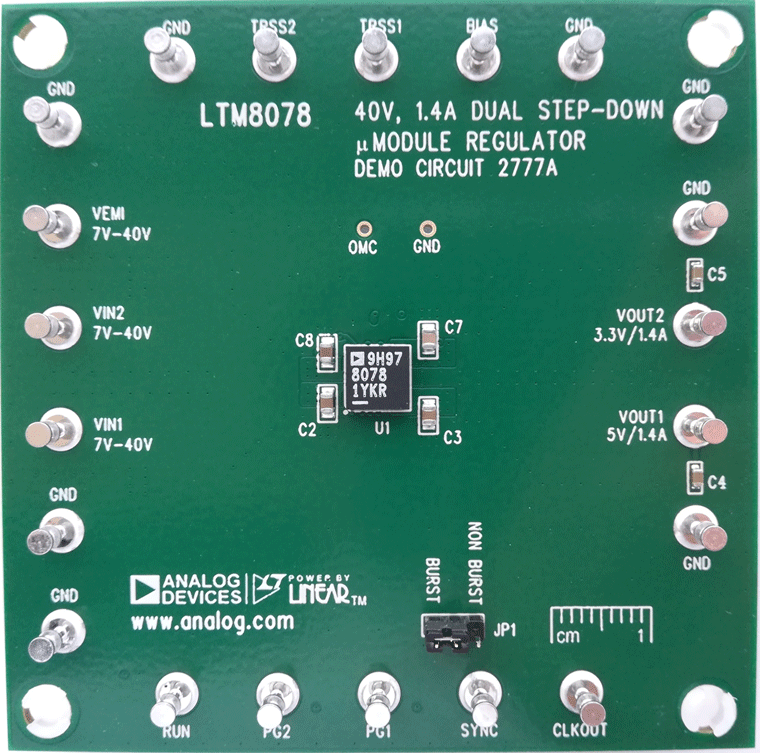

LTM8078
デュアル1.4A、シングル2.8A降圧Silent Switcher®（サイレント・スイッチャ） μモジュール・レギュレータ

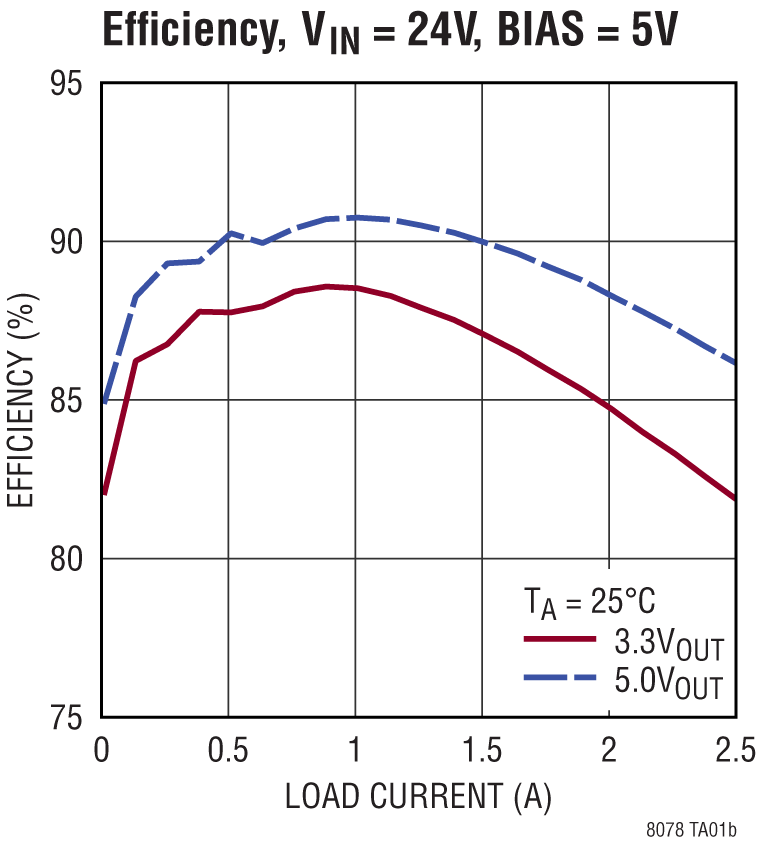

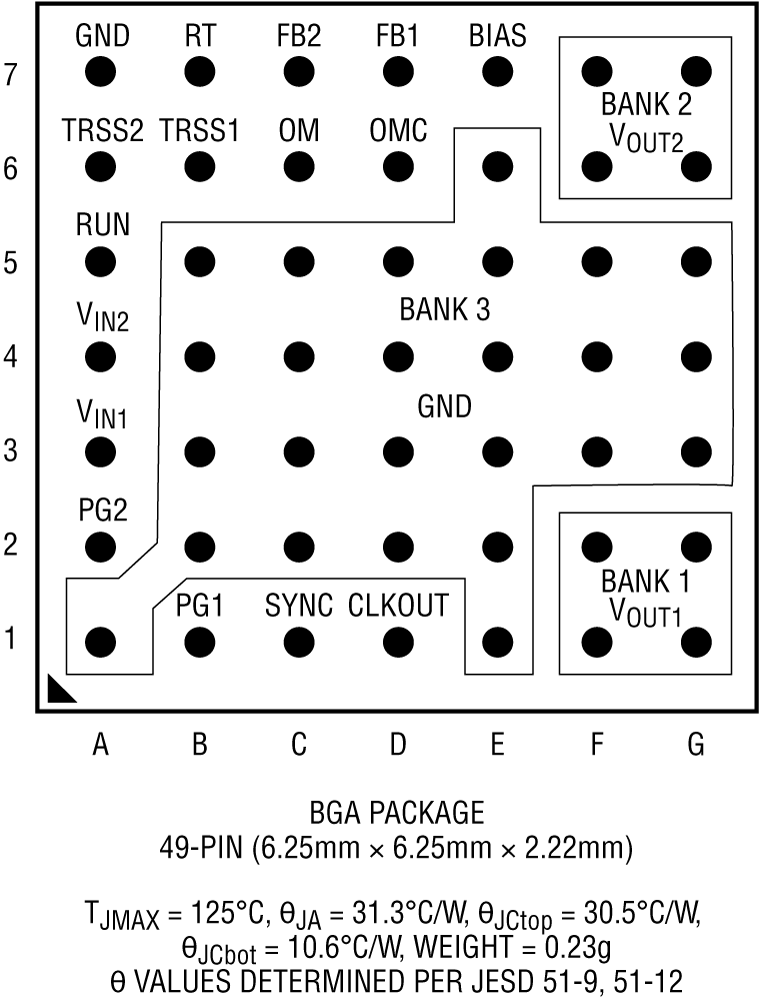

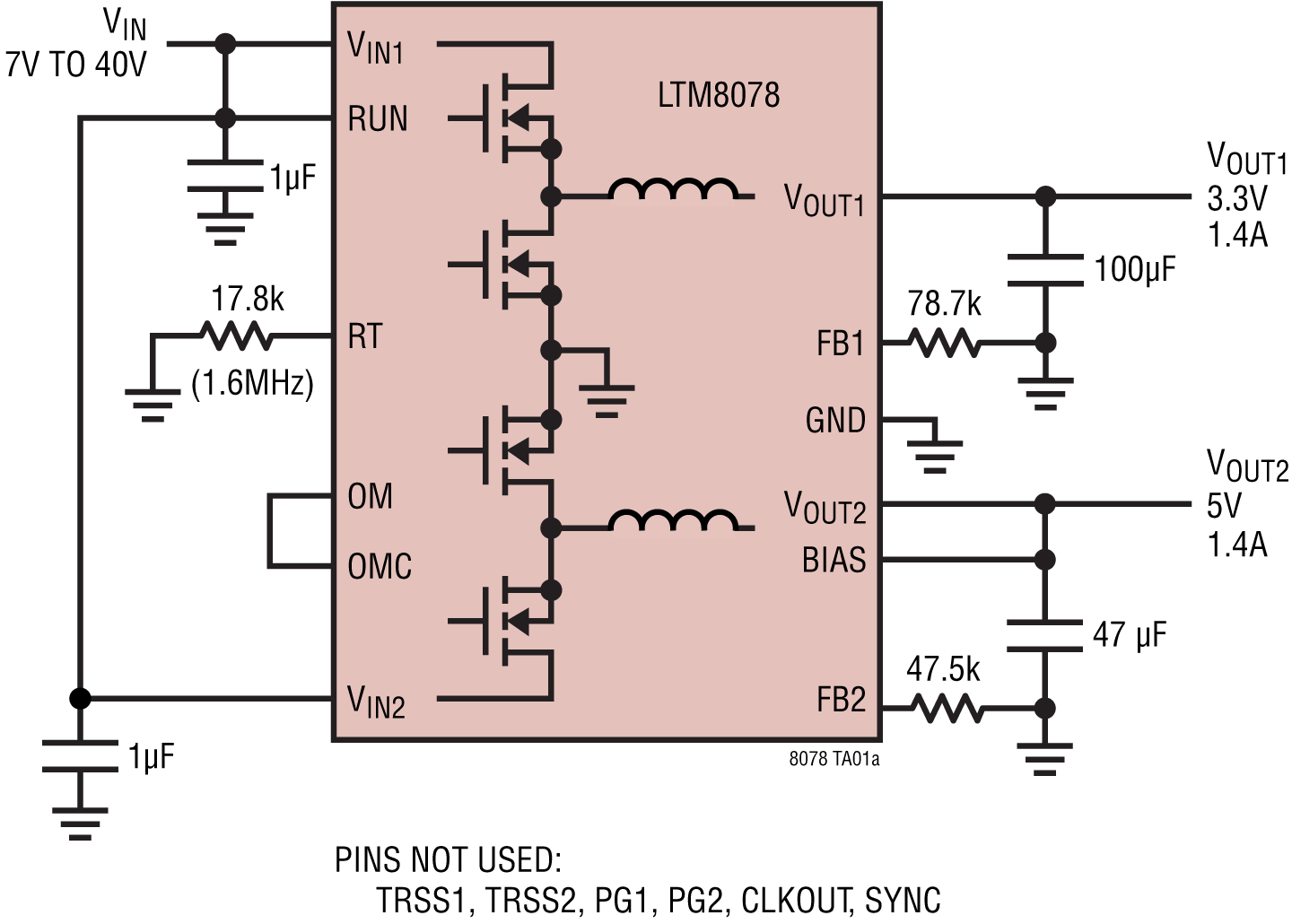

LTM8078 Typical Application Circuit LTM8078 Performance Graph LTM8078 Pin Configuration
