製品概要
機能と利点
- 業界標準4線式インタフェースによって最大28までのI/O拡張を簡素化(マイクロプロセッサアーキテクチャから独立)
- SPI/QSPI™/MICROWIRE®対応の高速26MHzシリアルインタフェース
- 動作電圧：2.25V～5.5V
- 設定可能な20または28のI/Oポート：プッシュプルロジック出力、シュミットロジック入力、または内部プルアップ付きシュミットロジック入力
- 7つのI/Oポートでロジック遷移検出
- 低消費電力によって電源要件を削減
- シャットダウン電流：11µA (max)
製品概要

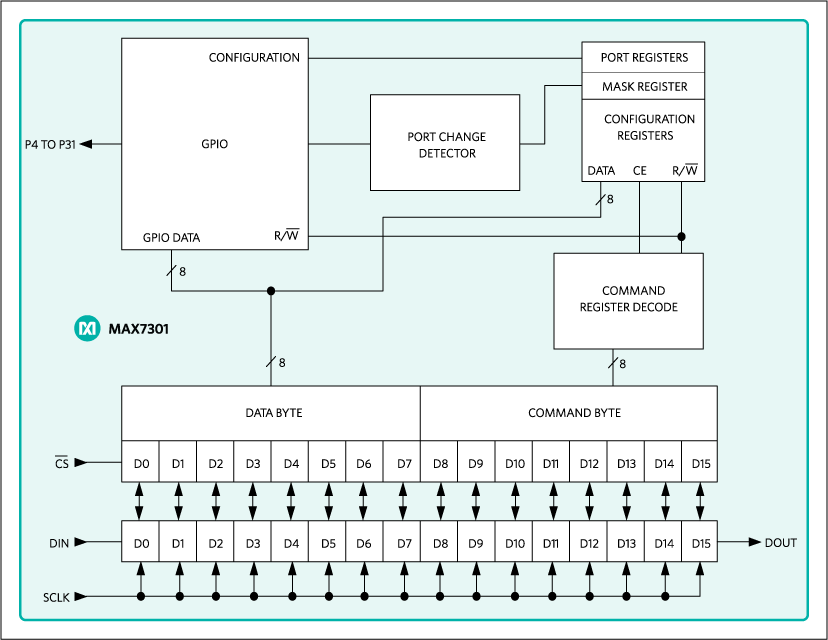

MAX7301は小型シリアルインタフェースI/Oエキスパンダ(または汎用I/O (GPIO)周辺装置)で、マイクロプロセッサに最大28個のポートを供給します。各ポートは、ロジック入力およびロジック出力をユーザが個別設定することができます。
各ポートは、10mAのシンク駆動と4.5mAのソース駆動が可能なプッシュプルロジック出力、またはオプションの内部プルアップ付シュミットロジック入力のいずれかに設定することができます。7個のポートは設定可能な遷移検出ロジックを備え、これによりポートロジックレベルの変更時に割込みが生成されます。MAX7301はSPI™対応4線式シリアルインタフェースを通じて制御されます。
MAX7301AAXおよびMAX7301ATLは28個のポートを備え、それぞれ36ピンSSOPおよび40ピンTQFNパッケージで提供されます。MAX7301AAIは20個のポートを備え、28ピンSSOPパッケージで提供されます。
2線式I²CインターフェースバージョンはMAX7300のデータシートをご参照ください。
24mAの定電流LED駆動能力を備えたピン互換のポートエキスパンダについては、MAX6957のデータシートを参照してください。
アプリケーション
- ゲーム機
- 産業用コントローラ
- システム監視
- 白物家電
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
