LTM8049

SEPICまたは反転型のデュアルμModule DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$16.71
特長
  • 2つの完全なスイッチ・モード電源
  • SEPIC構成または反転構成
  • 広い入力電圧範囲:2.6V ~20V
  • 出力電圧範囲:2.5V ~24Vまたは–2.5V ~–24V
  • 12V入力、5V/1A出力
  • 選択可能なスイッチング周波数:200kHz ~2.5MHz
  • パワーグッド出力により、イベント・ベースのシーケンス制御が可能
  • ユーザーが設定可能な低電圧ロックアウト
  • 金パッド仕上げの(e4)RoHS準拠パッケージ
  • 高さの低い15mm×9mm×2.42mmの表面実装BGAパッケージ

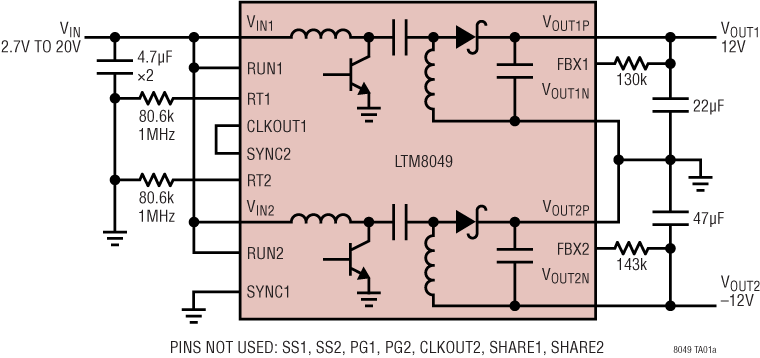

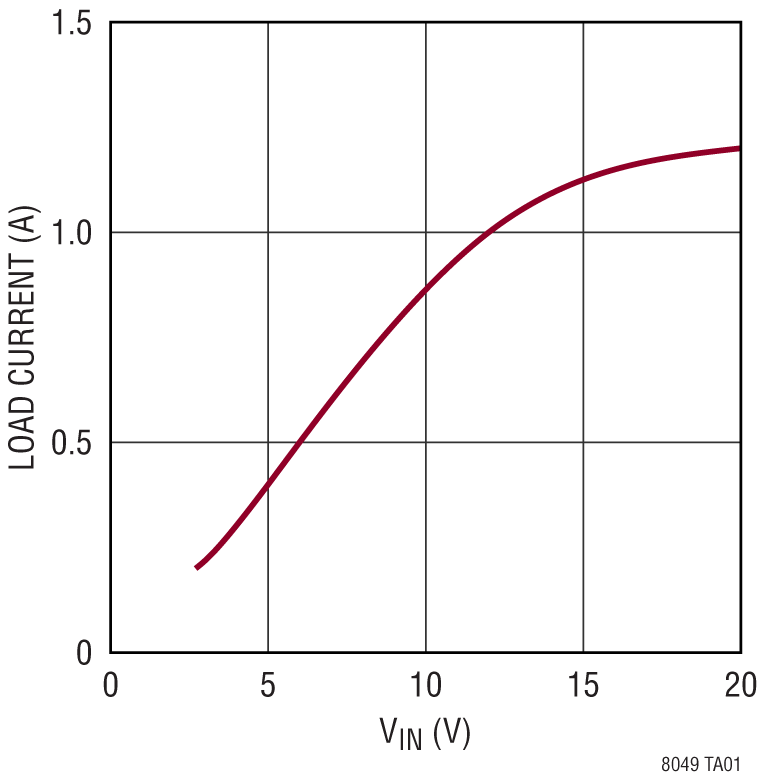

製品概要
show more Icon

LTM8049は、SEPIC/反転型のデュアルμModule®(パワーモジュール)DC/DCコンバータです。2つの出力は、それぞれ該当する出力レールを接地するだけでSEPICコンバータまたは反転コンバータとして簡単に構成することができます。LTM8049は、パワー・デバイス、インダクタ、制御回路、および受動部品を内蔵しています。設計を完了するために必要なのは、入力コンデンサ、出力コンデンサ、出力電圧設定用の小さな抵抗、およびスイッチング周波数だけです。その他の部品を使用して、ソフトスタートや低電圧ロックアウトを制御することもできます。

LTM8049は、熱特性が改善された小型(15mm×9mm)のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8049はRoHSに準拠しています。


アプリケーション

  • バッテリ駆動のレギュレータ
  • ローカルの負電圧レギュレータ
  • 低ノイズ・アンプの電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$16.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

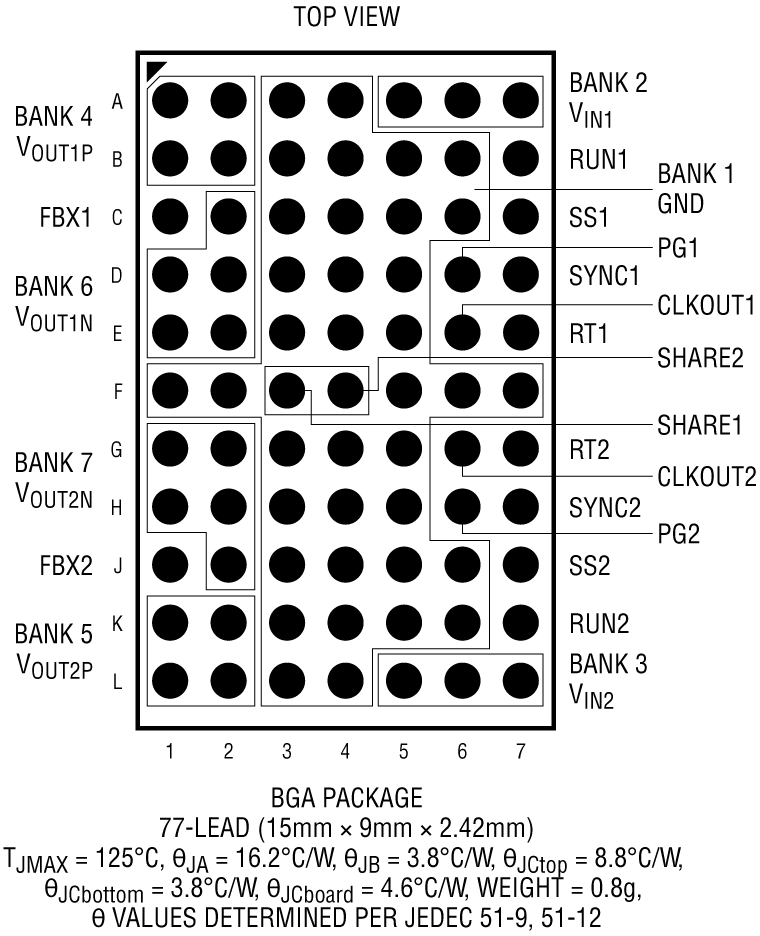

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8049EY#PBF
  • HTML
  • HTML
LTM8049IY
  • HTML
  • HTML
LTM8049IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8049EY#PBF

製造中

LTM8049IY

製造中

LTM8049IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8049EY#PBF

製造中

LTM8049IY

製造中

LTM8049IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

zoom

AD-FMCXMWBR1-EBZ

FMC X-Microwave対応のレベル変換器および電源キット

FMC X-Microwave対応のレベル変換器および電源キット

機能と利点

  • FMC対応のフォーム・ファクタ
  • FMCコネクタから給電、外部電源も使用可能
  • レベル変換と各種電源電圧を提供
  • RaspberryPi X-MWコントローラに適合

製品の詳細

AD-FMCXMWBR1-EBZは、FMC対応のフォーム・ファクタを備えたレベル変換器および電源ボードです。FMCコネクタから給電され、外部電源を追加することができるため、大きい負荷電流が必要なアプリケーションにも適しています。この場合は、外部電源が優先されます。

AD-FMCXMWBR1-EBZによって、コントローラ/FPGAデバイスとX-MWブロックとの間に、レベル変換を行った複数のデジタル・コミュニケーション・パスが可能となります。モジュールは、高い電流出力能力を持つ複数の電源電圧を提供します。それらを使用して、プロトタイプ設計内のX-MWブロックやその他のICにバイアスをかけることができます。

アプリケーション

  • RFおよびマイクロ波の設計
  • 電圧レベル変換
  • 汎用ソフトウェア無線
  • レーダー・システム
  • ポイントtoポイント通信システム
  • 多重入力/多重出力(MIMO)無線
  • ATE(自動試験装置)
reference details image

DC2244A

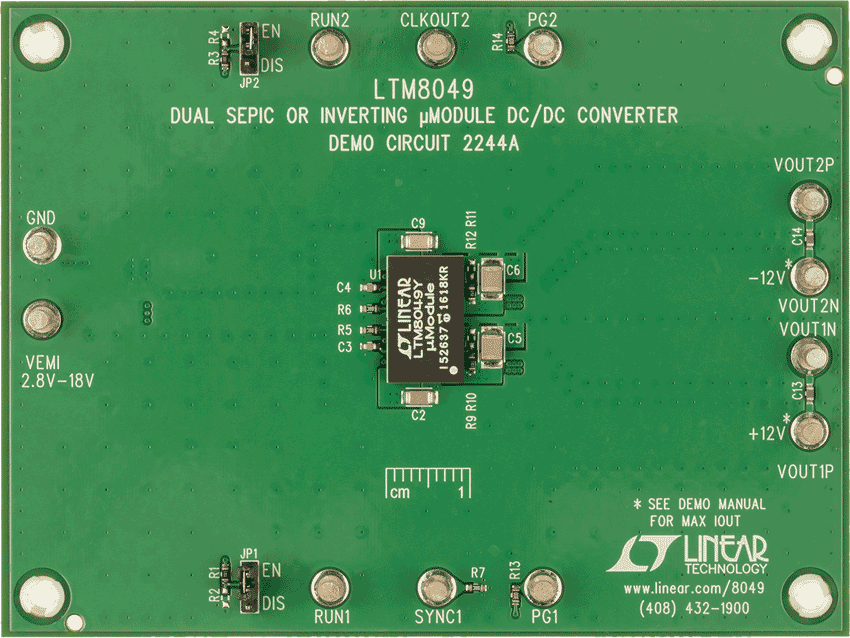

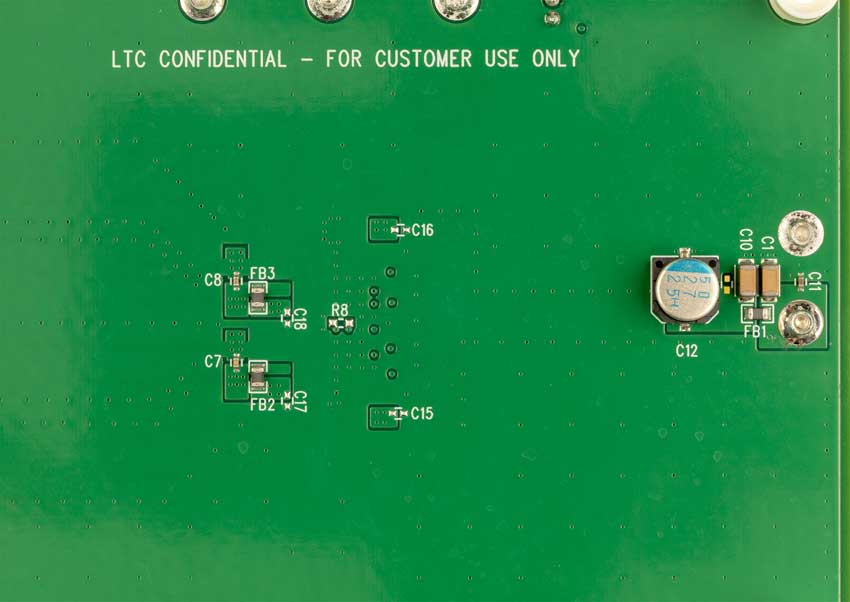

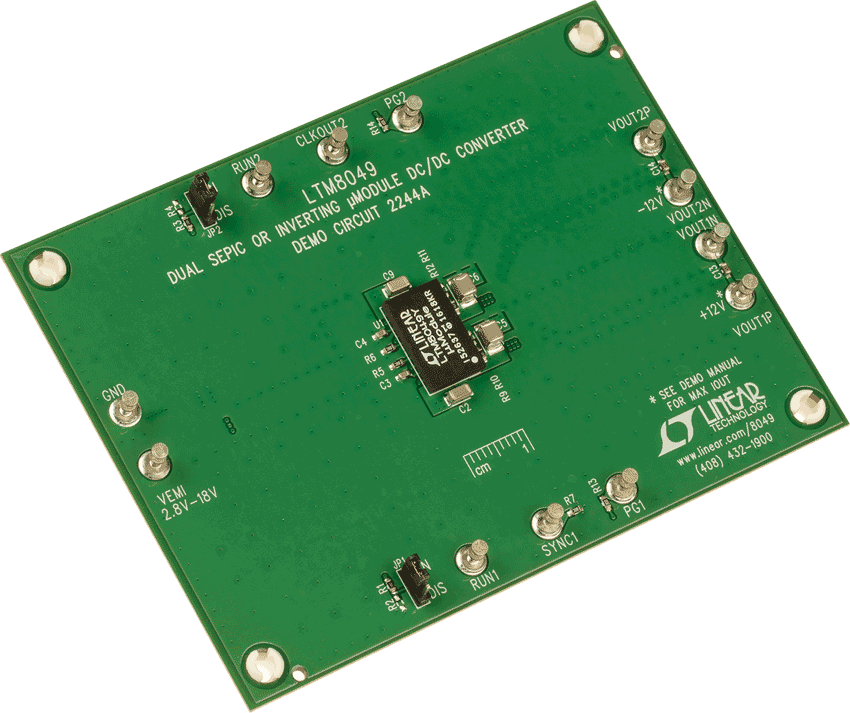

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

zoom

DC2244A

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

LTM8049 Demo Board | Dual SEPIC/Inverting μModule, 2.8V ≤ VIN ≤ 18V, VOUT1/2 = ±12V @ 1A

製品の詳細

Demonstration circuit 2244A features the LTM8049, a dual SEPIC or inverting μModule® regulator. The demo circuit is configured as two stand-alone SEPIC and Inverting DC/DC converters with +12V and –12V output voltages from an input voltage up to 20V. The switching frequencies of both channels are set at 1MHz on DC2244A. The frequency foldbacks when the output is 15% below the target regulation point during a fault or output overload, thus protects the power switch from damage.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 2

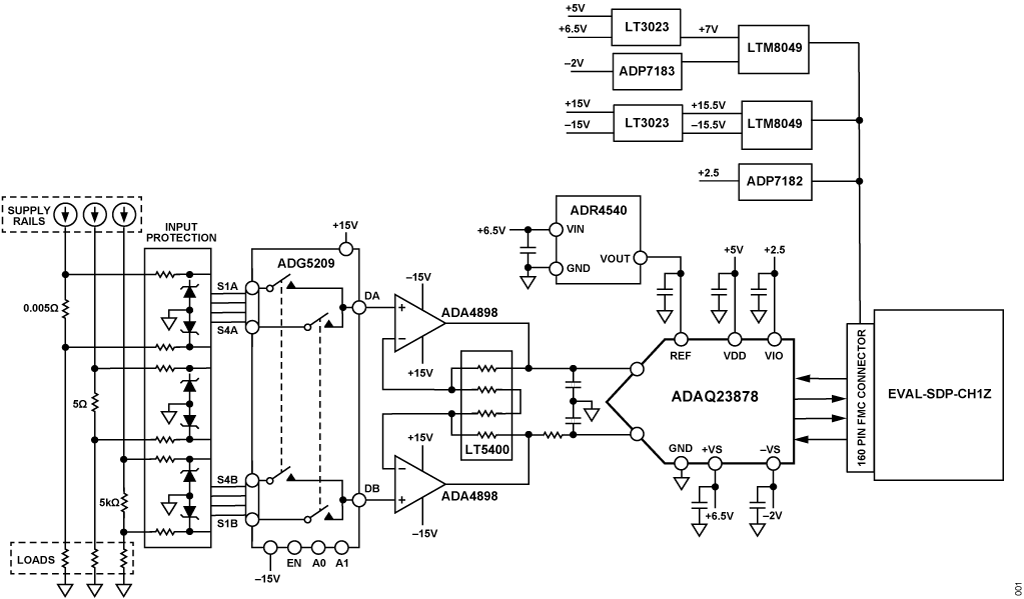

Figure 1. EVAL-CN0560-FMCZ Simplified Block Diagram

高精度・広帯域幅の電流測定シグナル・チェーン ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

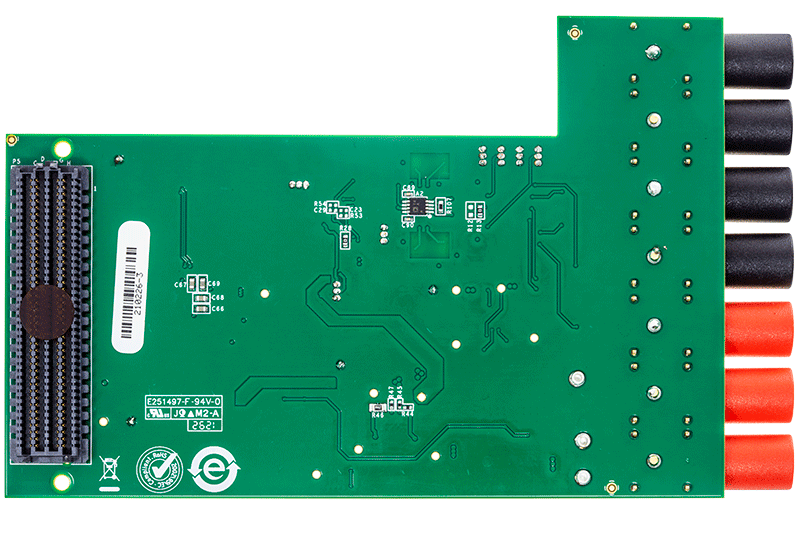

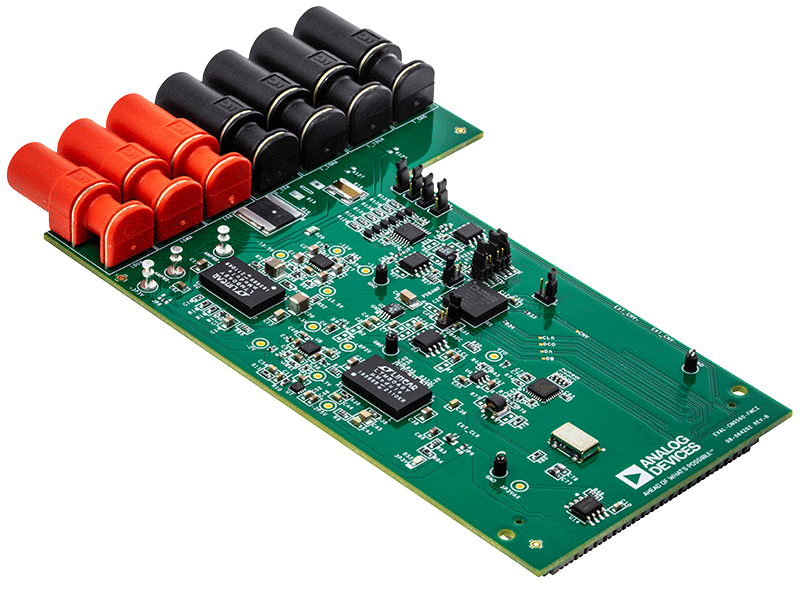

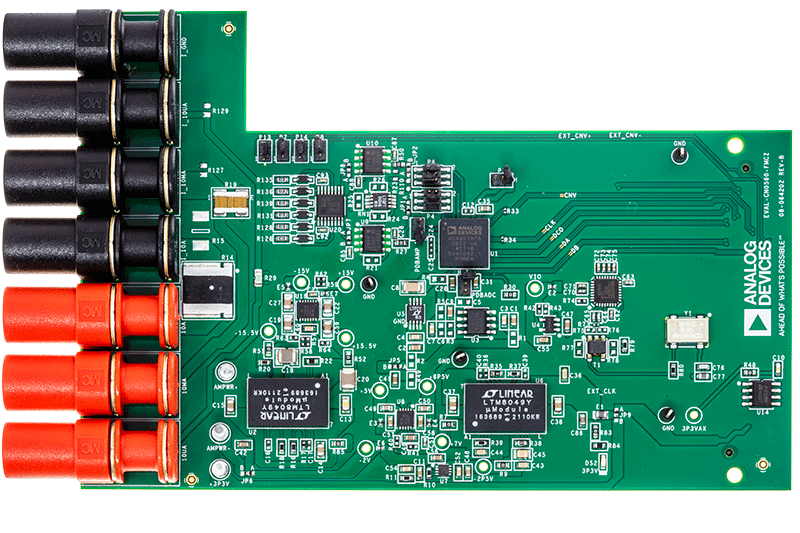

CN0560

高精度・広帯域幅の電流測定シグナル・チェーン ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0560

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
高精度・広帯域幅の電流測定シグナル・チェーン ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 保護機能付きの電流入力レンジが選択可能
  • 測定レンジは10A、10mA、10uAの3つ
  • オーバーサンプリングにより、ダイナミック・レンジは111dBまで可能
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

6.96 M

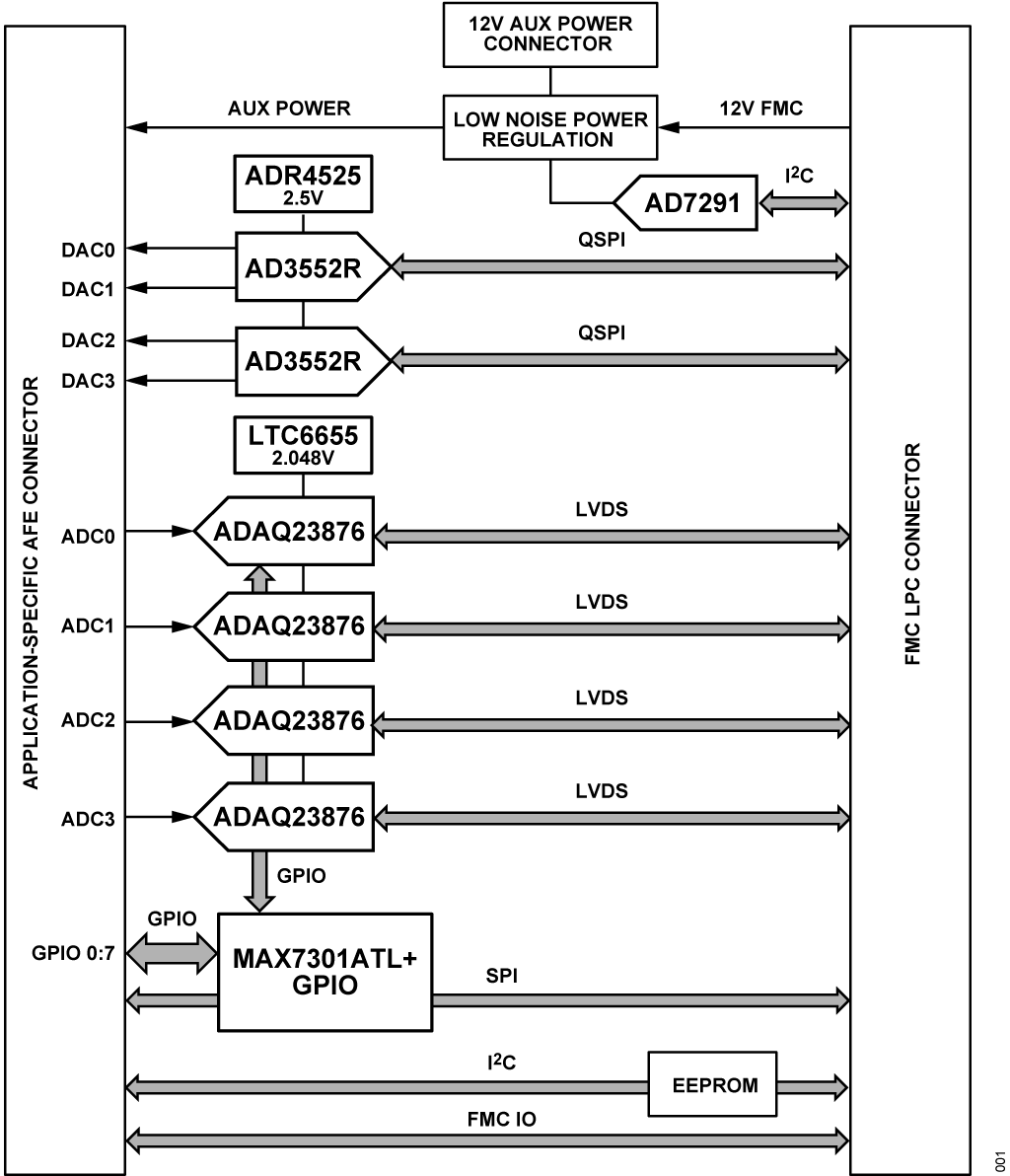

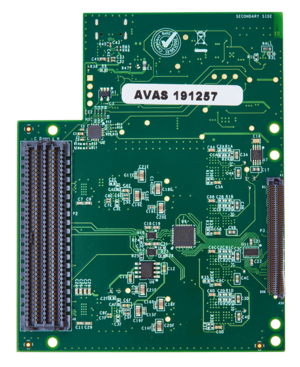

Figure 1. CN0585 Simplified Block Diagram
