ADP223

新規設計に推奨

電圧レギュレータ、デュアル、300mA出力調整可能、低ノイズ、高PSSR

データシート (Rev. E)
製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
最低価格：$0.63
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：2.5V～5.5V
  • 小型8ピン2mm×2mm
  • LFCSPパッケージ
  • 初期精度： ±1％
  • 高PSRR：70dB＠10kHz、60dB＠100kHz、40dB＠1MHz
  • 低ノイズ：27μVrms＠VOUT＝1.2V、50μVrms＠VOUT＝2.8V
  • 優れた過渡応答特性
  • 低いドロップアウト電圧：170mV＠300mA負荷時
  • グランド電流：65μA（typ）＠無負荷、両LDOイネーブル時
  • 過電流保護と過熱保護機能
ADP223
電圧レギュレータ、デュアル、300mA出力調整可能、低ノイズ、高PSSR

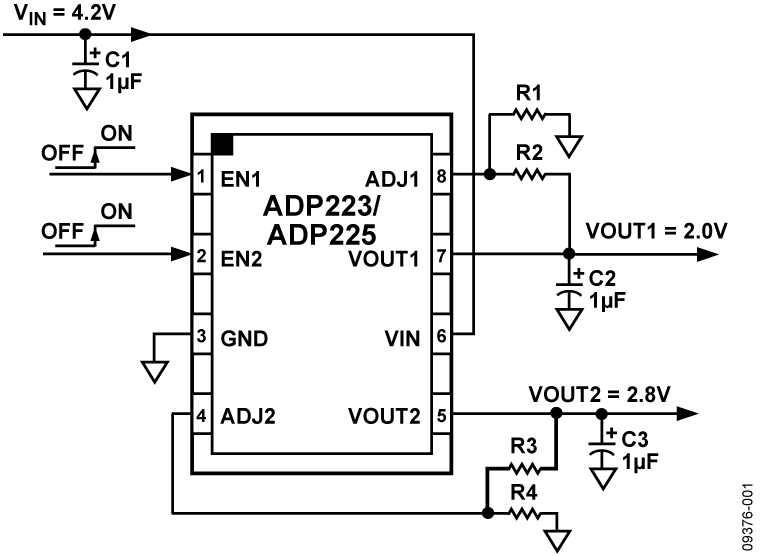

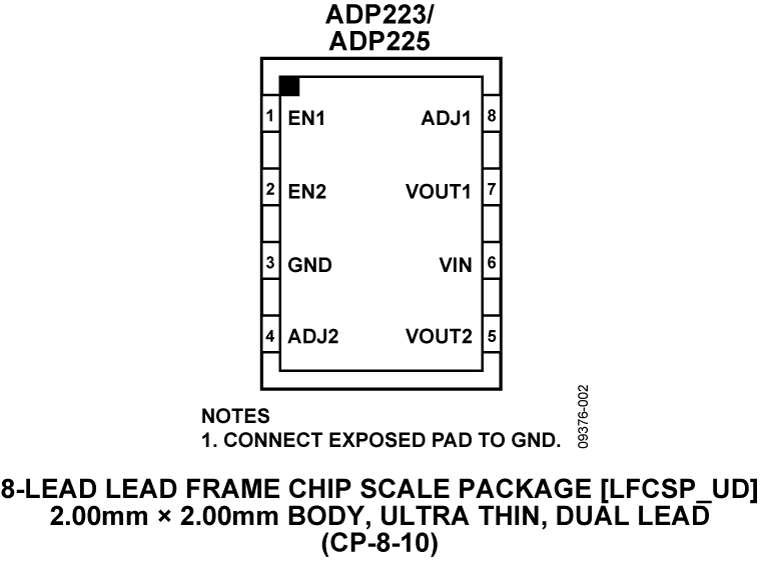

ADP223/ADP225 Functional Block Diagram ADP223/ADP225 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 3

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

EVAL-ADP223

ADP223 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The ADP223 evaluation board is used to demonstrate the functionality of the ADP223 dual adjustable linear regulator.


Simple device measurements, such as line and load regulation, dropout voltage, and ground current consumption, can be demonstrated with only a single voltage supply, voltmeters, a current meter, and load resistors.
