特長
- 400kbpsのI²C対応シリアルインタフェース
- 動作電圧：2V～5.5V
- 5.5Vまでの過電圧に対して保護されたI/O
- ホットスワップ対応
- 電源投入時にデフォルトで入力になる16個のI/Oピン
- 各I/Oのプルアップ：100kΩ
- オープンドレイン割込み出力(アクティブローINT)
- SCL/SDA入力部にノイズフィルタ内蔵
- 64個のスレーブIDアドレスを提供
- 低スタンバイ電流：5.4µA (typ)
- 極性反転
- 4mm x 4mm x 0.8mmのTQFNパッケージ
- 動作温度：-40℃～+125℃
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

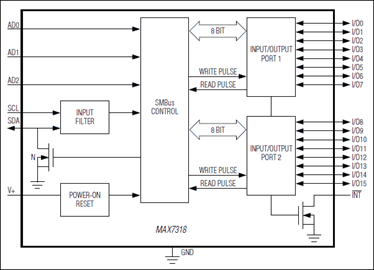

MAX7318は2線式インタフェースのエキスパンダで、SMBus™およびI²Cアプリケーション用に16ビットパラレル入出力(I/O)ポート拡張を行います。MAX7318は、入力ポートレジスタ、出力ポートレジスタ、極性反転レジスタ、設定レジスタ、およびSMBusと互換性があるI²C対応のシリアルインタフェースロジックから構成されています。システムマスタは極性反転レジスタにアクティブハイを書き込むことによって、MAX7318の入力データを反転することができます。
すべての16個のI/Oポートは入力または出力として設定することができます。パワーオンリセット(POR)によって、16個のI/Oは入力として初期化されます。3個のアドレス選択ピンを使って、64個の固有のスレーブIDアドレスを設定します。
MAX7318はホットスワップに対応しています。すべてのポートピン、アクティブローINT出力、SDA、SCL、およびスレーブアドレス入力AD0-2は、パワーダウン(V+ = 0V)時にハイインピーダンスが維持されます(これらには最大6Vまで印加可能です)。
MAX7318は24ピンSO、SSOP、TSSOP、およびTQFNパッケージで提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。
SMBusタイムアウト機能が必要なアプリケーションについては、MAX7311のデータシートを参照してください。
アプリケーション
- 産業用制御
- 計測および試験測定
- 医療用機器
- PLC
- RAIDシステム
- サーバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX7318
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
3
MAX7318: 2-Wire-Interfaced, 16-Bit, I/O Port Expander with Interrupt and Hot-Insertion Protection Data Sheet (Rev.3)
信頼性データ
1
98.89K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX7318AAG+ |
24-SSOP-5.3_MM
|
|
|
| MAX7318AAG+T |
24-SSOP-5.3_MM
|
|
|
| MAX7318ATG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX7318ATG+T |
24-TQFN-4X4X0.75
|
|
|
| MAX7318AUG+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX7318AUG+T |
Thin Shrink Small-Outline Package
|
|
|
| MAX7318AWG+ |
Small-Outline IC, Wide (0.3in)
|
|
|
| MAX7318AWG+T |
Small-Outline IC, Wide (0.3in)
|
|
- MAX7318AAG+
- ピン／パッケージ図
-
24-SSOP-5.3_MM
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318AAG+T
- ピン／パッケージ図
-
24-SSOP-5.3_MM
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318ATG+
- ピン／パッケージ図
-
24-TQFN-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318ATG+T
- ピン／パッケージ図
-
24-TQFN-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318AUG+
- ピン／パッケージ図
-
Thin Shrink Small-Outline Package
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318AUG+T
- ピン／パッケージ図
-
Thin Shrink Small-Outline Package
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318AWG+
- ピン／パッケージ図
-
Small-Outline IC, Wide (0.3in)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX7318AWG+T
- ピン／パッケージ図
-
Small-Outline IC, Wide (0.3in)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 9, 2015
- 1481
WAFER FAB
MAX7318AAG+
製造中
MAX7318ATG+
製造中
MAX7318ATG+T
製造中
MAX7318AUG+
製造中
MAX7318AUG+T
製造中
MAX7318AWG+
製造中
MAX7318AWG+T
製造中
6 20, 2016
- 1612
ASSEMBLY
MAX7318ATG+
製造中
MAX7318ATG+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 9, 2015
- 1481
WAFER FAB
MAX7318AAG+
製造中
MAX7318ATG+
製造中
MAX7318ATG+T
製造中
MAX7318AUG+
製造中
MAX7318AUG+T
製造中
MAX7318AWG+
製造中
MAX7318AWG+T
製造中
6 20, 2016
- 1612
ASSEMBLY
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
Product1 |
||||
|
|
LED輝度制御、割込み、およびホットスワップ保護付き、10ポートI/Oエキスパンダ |
|||
|
ディスプレイ・ドライバ用エレクトロニクス4 |
||||
|
製造中 |
2線式インタフェース、2.5V～5.5V、20ポートまたは28ポートLEDディスプレイドライバおよびI/Oエキスパンダ |
|||
|
製造中 |
4-Wire-Interfaced, 2.5V to 5.5V, 20-Port and 28-Port LED Display Driver and I/O Expander |
|||
|
製造中 |
17-Output LED Driver/GPO with Intensity Control and Hot-Insertion Protection |
|||
|
製造中 |
9-Output LED Driver with Intensity Control and Hot-Insertion Protection |
|||
|
バッテリ直結式LED/GPIOドライバ9 |
||||
|
製造中 |
割込みおよびホットスワップ保護付き、2線式インタフェース16ビットI/Oポートエキスパンダ |
|||
|
製造中 |
割込みおよびホットスワップ保護付き、2線式インタフェース、16ビットI/Oポートエキスパンダ |
|||
|
製造中 |
2線式インタフェース、リセット付き、8ビットI/Oポートエキスパンダ |
|||
|
製造中 |
2線式インタフェース、2.5V～5.5V、20ポートまたは28ポート、I/Oエキスパンダ |
|||
|
製造中 |
4線式インタフェース、2.5V～5.5V、20ポートおよび28ポートI/Oエキスパンダ |
|||
|
製造中 |
LED輝度制御、割込み、およびホットスワップ保護付き、8ポートI/Oエキスパンダ |
|||
|
製造中 |
LED輝度制御、割込み、およびホットスワップ保護付き、18ポートGPIO |
|||
|
製造中 |
LED輝度制御、割込み、およびホットスワップ保護付き、16ポートI/Oエキスパンダ |
|||
|
製造中 |
過電圧およびホットスワップ保護付き10ポートSPIインタフェースI/Oエキスパンダ |
|||
評価用キット 1
MAX7318EVKIT
MAX7318の評価キット
製品の詳細
MAX7318の評価キット(EVキット)は、入力またはプッシュプル出力として設定可能なポート付き、I²C対応16ビットI/OポートエキスパンダのMAX7318を評価するための実証済みデザインを提供します。また、このEVキットは、Windows® 2000/XP/Vista®対応ソフトウェアも備え、MAX7318の各機能を実行するための簡易なグラフィカルユーザインタフェース(GUI)を提供します。MAX7318のEVキットのPCBには、MAX7318ATG+が実装されています。
