MAX7313
LED輝度制御、割込み、およびホットスワップ保護付き、16ポートI/Oエキスパンダ
すべて表示ポータブルアプリケーションに最適な、IRQ付き、8および16ポートI/Oエキスパンダおよび低スタンバイ電流
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 400kbpsの2線式シリアルインタフェース、5.5V耐圧
- 動作電圧:2V~3.6V
- 包括的な8ビットPWM LED輝度制御
- グローバルな16ステップの輝度制御
- 個別の16ステップの輝度制御
- 2相LEDブリンク
- 高出力電流(ポート当り50mA max)
- 5.5V定格のオープンドレイン型出力
- ホットスワップ対応
- 入力は最大5.5Vまでの過電圧保護
- 割込み出力付きの遷移検出
- スタンバイ電流:1.2µA (typ)、3.6µA (max)
- 小型4mm x 4mmのTQFNパッケージ
- 温度範囲:-40℃~+125℃
- 全ポートを入力または出力として設定可能

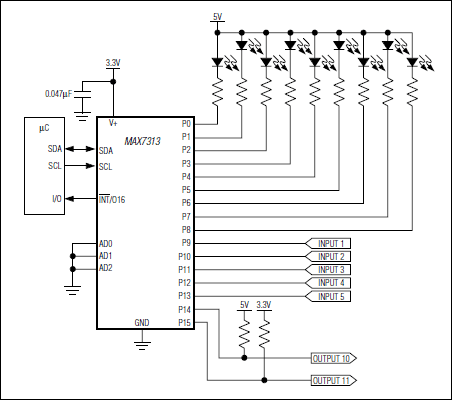

I²C対応のシリアルインタフェース付き周辺回路のMAX7313は、マイクロプロセッサに16個のI/Oポートを提供します。各I/Oポートは、50mAおよび5.5V定格のオープンドレイン型電流シンク出力、または遷移検出付きのロジック入力として個別に設定することができます。17番目のポートは遷移検出割込み用、または汎用の出力として使用することができます。出力はLEDを駆動するか、または外付け抵抗を最大5.5Vの電源でプルアップしてロジックレベルの出力とすることができます。
8ビットで制御を行うPWM方式の電流駆動回路が内蔵されています。そのうちの4ビットはグローバル制御であり、全LED出力に適用され、完全オフから完全オンまで14の輝度ステップで電流を粗調整します。各出力は個別に4ビットで制御することが可能で、グローバル設定された電流はさらに16のステップに分割されます。あるいは、電流制御は、全出力を一度に設定する単一の8ビット制御として設定することもできます。
各出力は、2つのブリンク位相付きブリンクタイミングを個別に備えています。すべてのLEDはどちらのブリンク位相時においてもオンまたはオフになるように、またはブリンク制御を無視するように個別設定することができます。ブリンク周期は、レジスタによって制御することができます。
MAX7313はホットスワップ対応です。すべてのポートピン、アクティブローINT出力、SDA、SCL、およびスレーブアドレス入力AD0~2は、最大6Vの印加でパワーダウン時(V+ = 0V)においてハイインピーダンスのままです。
MAX7313は2線式I²C/SMBusシリアルインタフェースで制御され、64個のI²Cアドレスのうちのいずれか1つに設定することができます。
アプリケーション
- キーパッドバックライト
- LCDバックライト
- LEDステータス表示
- ノートブックコンピュータ
- ポータブル機器
- RGB LEDドライバ
