製品概要

機能と利点

  • 400kHzの2線式インタフェース
  • 動作電圧:2.3V~5.5V
  • 低スタンバイ電流:1.7µA (typ)
  • バスタイムアウトによりロックアップのない動作を実現
  • 56個のスレーブIDアドレス
  • 極性反転
  • パワーアップ時に、デフォルトで入力になる8個のI/Oピン
  • I/O0は5V許容のオープンドレイン出力
  • 4mm x 4mm、0.8mmのTQFNパッケージ
  • 動作温度範囲:-40℃~+125℃

製品概要

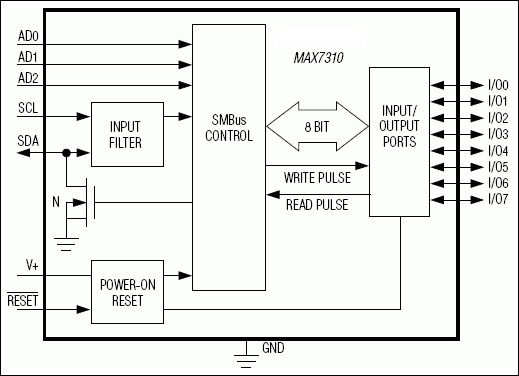

MAX7310は、SMBus™およびI²C対応アプリケーションに8ビットパラレル入力/出力ポート拡張を提供します。MAX7310は、入力ポートレジスタ、出力ポートレジスタ、極性反転レジスタ、設定レジスタ、バスタイムアウトレジスタ、およびSMBus/I²C対応シリアルインタフェースから構成されています。アクティブハイ極性反転レジスタに書き込み、システムマスタによりMAX7310の入力データを反転することができます。バスタイムアウトレジスタに書き込み、システムマスタによりバスタイムアウトをイネーブルまたはディセーブルにすることができます。

8個のI/Oポートのどのポートも入力または出力として設定することができます。アクティブローリセット入力により、8個のI/Oを入力として設定します。3個のアドレス選択ピンを使って、56個のスレーブIDアドレスを設定します。

MAX7310は16ピンTQFN、TSSOP、およびQSOPパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話
  • デスクトップコンピュータ:マザーボード
  • GPIO
  • 産業用制御
  • 産業用ディスプレイ
  • 計測および試験測定
  • 医療用機器
  • RAIDシステム
  • サーバ
  • 白色LEDドライバ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

おすすめ製品

MAX7310 コンパニオン製品

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX7310AEE+ 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
MAX7310AEE+T 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
MAX7310ATE+ 材料宣誓書(MD) 信頼性データ 16-LFCSP-4X4X0.75
MAX7310ATE+T 材料宣誓書(MD) 信頼性データ 16-LFCSP-4X4X0.75
MAX7310AUE+ 材料宣誓書(MD) 信頼性データ 16-TSSOP_4.4-4.4_MM
MAX7310AUE+T 材料宣誓書(MD) 信頼性データ 16-TSSOP_4.4-4.4_MM
ウェハ・ファブリケーション・データ MAX7310 Reliability Data
