DC2777A

機能と利点

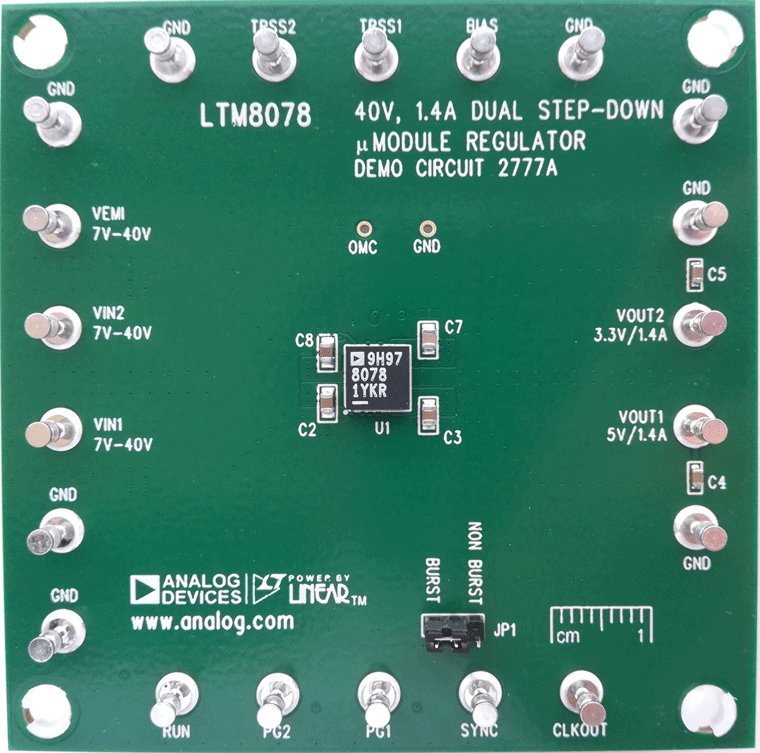

デモ回路2777Aは、LTM8078 μModuleレギュレータを搭載したデュアル降圧DC/DCスイッチング・コンバータです。デモ用ボードは、7V〜40Vの入力から、5V/1.4Aおよび3.3V/1.4Aのデュアル出力を供給するよう設計されています。Silent Switcher^®アーキテクチャにより、3MHzまでの周波数で高い効率を実現しながら、EMIを最小限に抑えます。動作モード（バースト・モード^®動作または不連続モード／SYNC）はジャンパで設定できます。バースト・モード動作は、軽負荷状態での効率を改善します。

LTM8078は、電流モード制御方式を採用した固定周波数PWMレギュレータです。スイッチング周波数は、RTピンとグラウンドの間に適切な抵抗（R11）を配置することで設定されます。RUNピン（RUN端子）を使用すると、LTM8078をマイクロパワー・シャットダウン・モードに設定できます。出力トラッキングおよびソフト・スタート・ピン（TRSS1/TRSS2）を使用すると、スタートアップ時に出力電圧上昇率／下降率を制御できます。各チャンネル（PG1またはPG2端子）のパワー・グッド出力は、そのチャンネルの出力電圧が±7.5%のレギュレーション・ウィンドウから外れている場合、低くなります。

LTM8078データシートには、動作および用途の詳細が記載されています。このデータシートは、このデモ・マニュアルと併せて参照してください。
