ADA4945-1

製造中

高速でオフセット・ドリフトが ±0.1µV/°Cの完全差動ADC用ドライバ

データシート (Rev. A) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 広い電源範囲：3V～10V
  • 広い入力コモンモード電圧範囲：−VS～+VS − 1.3 V
  • レールtoレール出力
  • すべて仕様規定されたデュアル・パワー・モード動作
    • 4mAのフルパワー動作モード（145MHz）
    • 1.4mAの低消費電力モード（80MHz）
  • フルパワー動作モード
    • 低高調波歪み
    • −133dBcのHD2および−140dBcのHD3（1kHz時）
    • −133dBcのHD2および−116dBcのHD3（100kHz時）
  • 高速セトリング時間
    • 18ビット：100ns
    • 16ビット：50ns
  • 入力電圧ノイズ：2.0nV/√Hz, f = 100kHz
  • ±115μVの最大オフセット電圧（−40°C～+125°C）
  • 調整可能な出力クランプによるADC入力保護
ADA4945-1
高速でオフセット・ドリフトが ±0.1µV/°Cの完全差動ADC用ドライバ
ADA4945-1 Functional Block Diagram ADA4945-1 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 3

アプリケーション・ノート 2

デザイン・ノート 3

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム
Modal heading
設計の変更 LTspiceシミュレーション
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADA4945-HP
  • ADA4945-LP

高精度ADC ドライバ・ツール

高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。

Precision ADC Driver Tool

ADI DiffAmpCalc™

ADIの差動アンプ用設計ツール「ADI DiffAmpCalc」は、システム設計者の皆さまに、無料でダウンロードしてお使いいただけます。このツールは、これまで何時間もかかかっていた差動アンプの設計時間を数分に短縮します。

ツールを開く

Signal Chain Designer

Signal Chain Designerは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
EVAL-ADMX1001

完全差動入力アクイジション・チャンネルを備えた超低歪み信号発生器測定モジュール

今すぐ購入 詳細を表示

機能と利点

  • 超低歪み、高分解能ソース
    • DC、50Hz～40kHzの周波数範囲
    • 独自のデジタル・プリディストーション（DPD）アルゴリズム
    • THD：−130dBc THD（1kHz時の代表値）
    • オンボード・パターン・メモリを用いた任意波形発生（AWG）
    • 差動（バランス）出力：最大3.5VRMS
    • 保存された複数の波形間の高速パターン切り替え
  • 完全差動入力アクイジション・チャンネル
  • スモール・フォーム・ファクタ（60mm × 40mm）
  • 低消費電力：1W（代表値、自己消費電力）
  • テストおよび測定システムに統合するためのSPIインターフェース

製品詳細

ADMX1001は、アクイジション・チャンネルを備えた超低歪み正弦波および高分解能任意波形の発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの実例となるものであり、信号歪みを、高性能D/Aコンバータ（DAC）とアンプだけで達成できるレベルよりも低減します。その差動出力は、高性能A/Dコンバータ（ADC）、オーディオ・コーデック、およびその他のオーディオICやシステムのテストで必要とされることが多いコモンモード・レベルに設定できます。信号発生器とアクイジション・チャンネルは、別々の使いやすいSPIインターフェースを用いて個別に制御できます。ADMX1001は、スモール・フォーム・ファクタを有するため、テスト・システムに容易に組み込むことができ、あるいは、測定や特性評価用の作業台で簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスデューサーのテスト
  • 周波数応答とネットワーク解析
  • 自動試験装置（ATE）

eval board
schematic 9
EVAL-ADA4945-1

ADA4945-1 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ブレッドボード／プロトタイプの迅速な作成が可能
  • ユーザ定義の回路構成
  • デュアル・パーパス
    • スタンドアロンのADA4945-1評価用ボード
    • ADC評価用ボード向けアンプ・メザニン・カード
  • 10ピンのPulSAR評価用ボードに対応

製品詳細

アナログ・デバイセズのADA4945-1評価用ボードを使用することで、ADA4945-1完全差動アンプの性能を評価できます。このボードは、汎用差動アンプ評価用のスタンドアロン評価用ボードとして、あるいは、特定のADC向けアンプ・メザニン・カードとして使用できます。メザニン・カードに設定した場合、このモードは、7ピン・ヘッダJ1およびJ2を介して、対応するADC評価用ボードに簡単に取り付けることができます。この使用法により、複数のアンプやADCの組み合わせに対し、手早く簡単に評価を行うことができます。

この評価用ボードは、シングルエンドまたは差動の入力信号を受け入れるよう設定できます。

ボードは、いくつかの2ピン・ヘッダまたは3ピン・ヘッダを利用してADA4945-1の様々な機能を制御します。ヘッダを使用することにより、ADA4945-1の出力クランプレベルをハイおよびローに設定すること、出力コモンモード電圧を設定すること、ハイ・パワー・モードかロー・パワー・モードかを選択すること、デジタル・グラウンド・レベルを設定することができます。

最適化された電源プレーンとグランド・プレーンにより、低ノイズの高速動作が実現されています。回路の柔軟性と性能が最高となるように、部品の配置と電源バイパスが最適化されています。この評価用ボードでは、0402または0603の表面実装技術（SMT）部品、0805のバイパス・コンデンサ、2.54mmのヘッダを使用できます。

eval board
schematic 10
schematic 11
schematic 12
schematic 13
schematic 14
EVAL-ADMX1002

超低歪み信号発生器測定モジュール

今すぐ購入 詳細を表示

機能と利点

  • 超低歪み、高解像度ソース
    • 周波数範囲：DC 、50Hz～40kHz
    • 独自のデジタル・プリディストーション（DPD）アルゴリズム
    • −130dBc THD（1kHz（代表値）の時）
    • 内蔵パターン・メモリを用いた任意波形発生（AWG）
    • 差動（バランス型）出力：最大3.6VRMS
  • 複数の記憶された波形間の高速パターン・スイッチング
  • スモール・フォーム・ファクタ（60mm × 40mm）
  • 低消費電力：1W（自己消費、代表値）
  • SPIインターフェースをテストおよび測定システムに統合

製品詳細

ADMX1002は、超低歪み、正弦波、高解像度の任意波形発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの採用により、信号の歪みを、高性能のDAC（D/Aコンバータ）やアンプのみが達成できるレベル以下に低減します。その差動出力は、高性能ADC（A/Dコンバータ）、オーディオ・コーデック、その他のオーディオICやシステムのテストで必要になることが多いコモンモード・レベルに合わせて設定できます。容易に導入可能なSPIインターフェースとスモール・フォーム・ファクタにより、ADMX1002は、テスト・システムへの組み込みが容易にでき、測定や特性評価用の作業台でも簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスジューサのテスト
  • 周波数応答およびネットワークの解析
  • ATE（自動試験装置）

eval board
schematic 15
schematic 16
schematic 17
schematic 18
ADALM-MMSC

Mixed-Mode Signal Chain Active Learning Module

今すぐ購入 詳細を表示

機能と利点

  • Companion module for Active Learning labs and workshops on ADCs, mixed-mode signal chain, and DSP related topics
  • IIO-based software stack for broad, cross-platform compatibility with industry-standard tools, MATLAB, Python, and other languages
  • Configurable 2nd-order analog filter for exploring the interaction between analog and digital filters
  • Onboard clock divider provides sample rates from 5 MSPS to 40 MSPS
  • Single USB connection provides all power and connectivity

製品詳細

The Analog Devices Active Learning Module - Mixed-Mode Signal Chain (ADALM-MMSC) is an educational board that facilitates hands-on exploration of fundamental signal chain concepts. The core of the circuit is the AD4080, 40 MSPS oversampling SAR analog-to-digital converter (ADC) with configurable digital filter and internal data capture memory (single-port FIFO). The board includes a highly configurable 2nd order analog filter with adjustable cutoff frequencies, input attenuation, and filter gain. An onboard selectable clock source provides sample rates from 5 MSPS to 40 MSPS. A MAX32666FTHR microcontroller runs an IIO server over a serial backend, allowing the use of standard tools such as Scopy, IIO Oscilloscope, Pyadi-iio, and ADI's MATLAB precision toolbox. The Libiio library provides language bindings for C, C#, MATLAB, Python, and other languages.

Concepts demonstrated include:

  • Digital filtering
  • Analog vs. digital anti alias filtering
  • Properties of different digital filters
  • Noise analysis
  • Reference noise

APPLICATIONS

  • Mixed Signal and Digital Signal Processing experiments, workshops, and lab exercises
  • Precision data acquisition

eval board
schematic 19
schematic 20
schematic 21
EVAL-AD4030-24

AD4030-24評価用ボード、高精度シングル・チャンネル24ビットSAR ADC

今すぐ購入 詳細を表示

機能と利点

  • 電圧リファレンス、クロック源、およびADCドライバを内蔵
  • 汎用アナログ信号コンディショニング回路
  • FMC-LPCシステム・ボード・コネクタ
  • 設定およびデータ解析（時間領域および周波数領域）のためのACE PCソフトウェア
  • 他の市販コントローラ・ボードに適合

製品詳細

EVAL-AD4030-24FMCZ評価ボードを使用すると、24ビット精度の逐次比較レジスタ（SAR）A/Dコンバータ（ADC）のAD4030ファミリをすばやく簡単に評価できます。

AD4030-24 は、最大2MSPSに対応可能な低消費電力の24ビット精度SAR ADCです。この評価用ボードは、AD4030-24の性能を実証し、様々なシステム・アプリケーション向けに設定可能なアナログ・フロント・エンド（AFE）を提供します。

EVAL-AD4030-24FMCZ評価用ボードは、Digilent ZedBoardを使用するよう設計されています。ZedBoardはデータ・キャプチャやバッファリングの制御に使用されます。この評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）のロー・ピン・カウント（LPC）コネクタを介してZedBoardボードに接続されます。ZedBoardは、プログラマブルなFPGAファブリックと2個のプロセッサ・コアを備えたXilinx Zynq7000 SoCをホストしています。ZedBoardとPCはUSBケーブルで接続します。

評価用ボードには以下が含まれます。

  • 高精度のバッファリングされたバンド・ギャップ5Vリファレンス（LTC6655）。
  • AD4030-24のシグナル・コンディショニングとドライブを行うアナログ・フロント・エンド（AFE）。AFEは、デュアル・バッファ構成のADA4896-2、または完全差動アンプのADA4945-1のいずれかを使用するように構成できます。
  • FPGAおよびADCのリファレンス・クロックを提供するオプションの100MHzクロック源。
  • FMCコネクタを介してZedBoardから供給される12Vの電源から必要なすべての電圧レールを供給するフル機能電源ソリューション。

これらの製品の詳細な説明は、それぞれのデータシートに記載されており、評価ボードを使用する際にはこのデータシートを参照する必要があります。

アプリケーション

  • ATE（自動試験装置）
  • デジタル制御ループ
  • 医療用計測機器
  • 地震計測
  • 半導体製造
  • 科学計測

eval board
schematic 22
schematic 23
schematic 24
EVAL-AD4630-24

AD4630-24 SAR ADC評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 内蔵の電圧リファレンス、クロック源、およびADCドライバ
  • 汎用アナログ信号コンディショニング回路
  • FMC-LPCシステム・ボード・コネクタ
  • 設定およびデータ解析（時間領域および周波数領域）のためのACE PCソフトウェア
  • 市販の他のコントローラ・ボードに適合

製品詳細

EVAL-AD4630-24FMCZ評価用ボードにより、AD4630ファミリの24ビットの高精度逐次比較レジスタ（SAR）A/Dコンバータ（ADC）の迅速で容易な評価が可能です。

AD4630-24 は、低消費電力、24ビット、2チャンネル、24ビット精度のSAR ADCで、1チャンネルあたり最大2MSPSをサポートしています。この評価用ボードは、AD4630-24の性能を実証し、様々なシステム・アプリケーション向けに設定しやすいアナログ・フロント・エンド（AFE）を提供します。

EVAL-AD4630-24FMCZ評価用ボードは、Digilent ZedBoard™と一緒に使用するように設計されています。ZedBoardはデータ・キャプチャやバッファリングの制御に使用されます。この評価用ボードを、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）のロー・ピン・カウント（LPC）コネクタを介してZedBoardボードに接続します。ZedBoardが提供するXilinx Zynq7000 SoCは、プログラマブルFPGAファブリックと2個のプロセッサ・コアを備えています。ZedBoardとPCはUSBケーブルで接続します。

アプリケーション

  • ATE（自動試験装置）
  • デジタル制御ループ
  • 医療用計測機器
  • 地震計測
  • 半導体製造
  • 科学計測
EVAL-ADMX1001
完全差動入力アクイジション・チャンネルを備えた超低歪み信号発生器測定モジュール
ADMX1001 - Top View ADMX1001 - Bottom View ADMX1001 - Angle View ADMX1001FMCZ - Top View ADMX1001FMCZ - Bottom View ADMX1001FMCZ - Angle View EVAL-ADMX100X-FMCZKIT - Angle View EVAL-ADMX100X-FMCZKIT - Top View
EVAL-ADA4945-1
ADA4945-1 評価用ボード
eval-image-unavailable
EVAL-ADMX1002
超低歪み信号発生器測定モジュール
EVAL-ADMX100X-FMCZKIT - Angle View EVAL-ADMX100X-FMCZKIT - Top View ADMX1002 - Angle View ADMX1002 - Top View ADMX1002 - Bottom View
ADALM-MMSC
Mixed-Mode Signal Chain Active Learning Module
ADALM-MMSC_top-angle-evaluation-board ADALM-MMSC_top-evaluation-board ADALM-MMSC_bottom-evaluation-board ADALM-MMSC Simplified Block Diagram
EVAL-AD4030-24
AD4030-24評価用ボード、高精度シングル・チャンネル24ビットSAR ADC

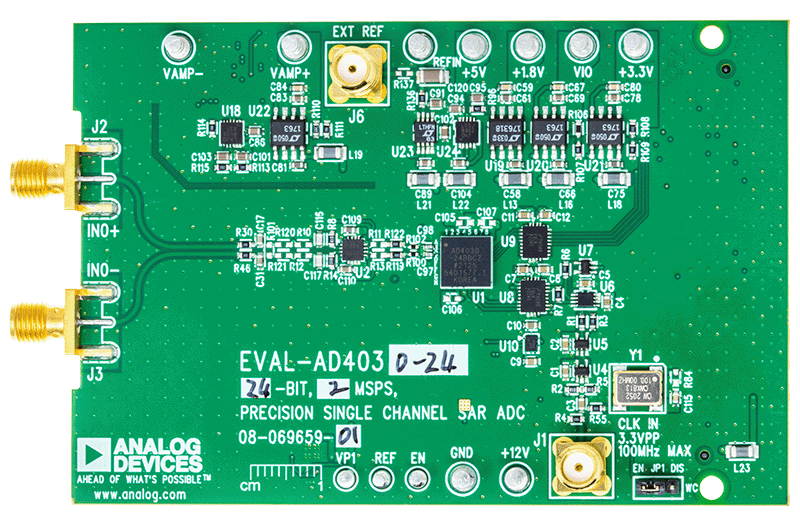

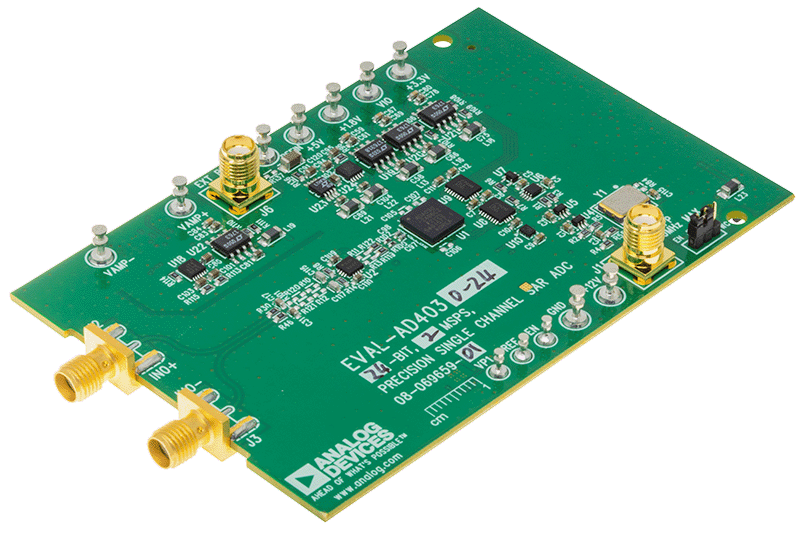

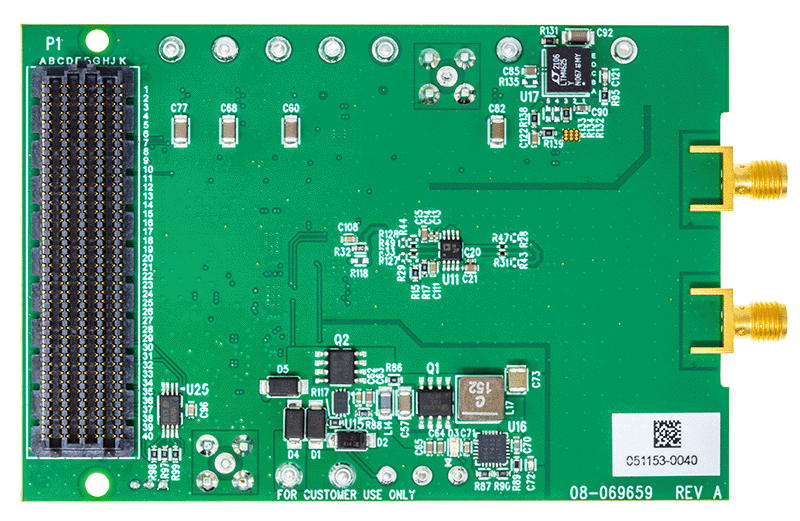

EVAL-AD4030-24 Evaluation Board EVAL-AD4030-24 Evaluation Board - Top View EVAL-AD4030-24 Evaluation Board - Bottom View
EVAL-AD4630-24
AD4630-24 SAR ADC評価用ボード

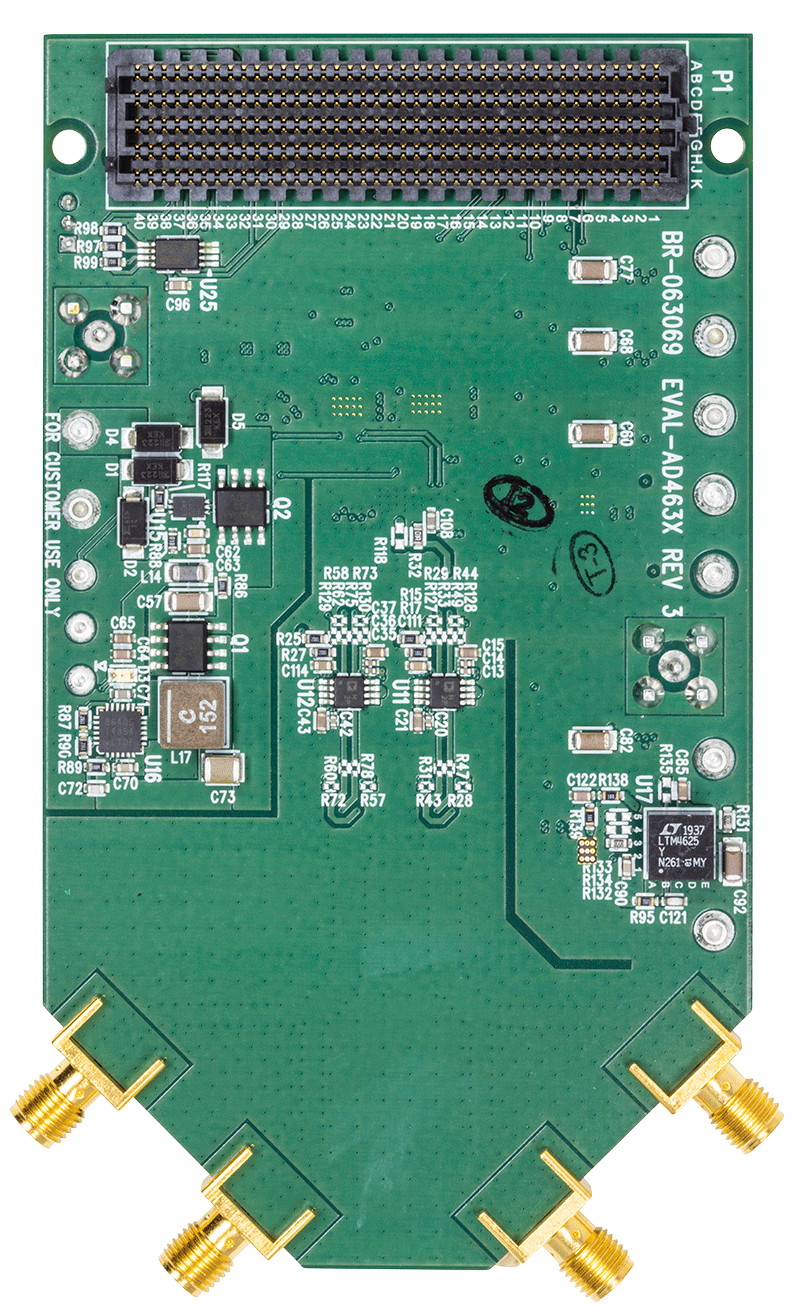

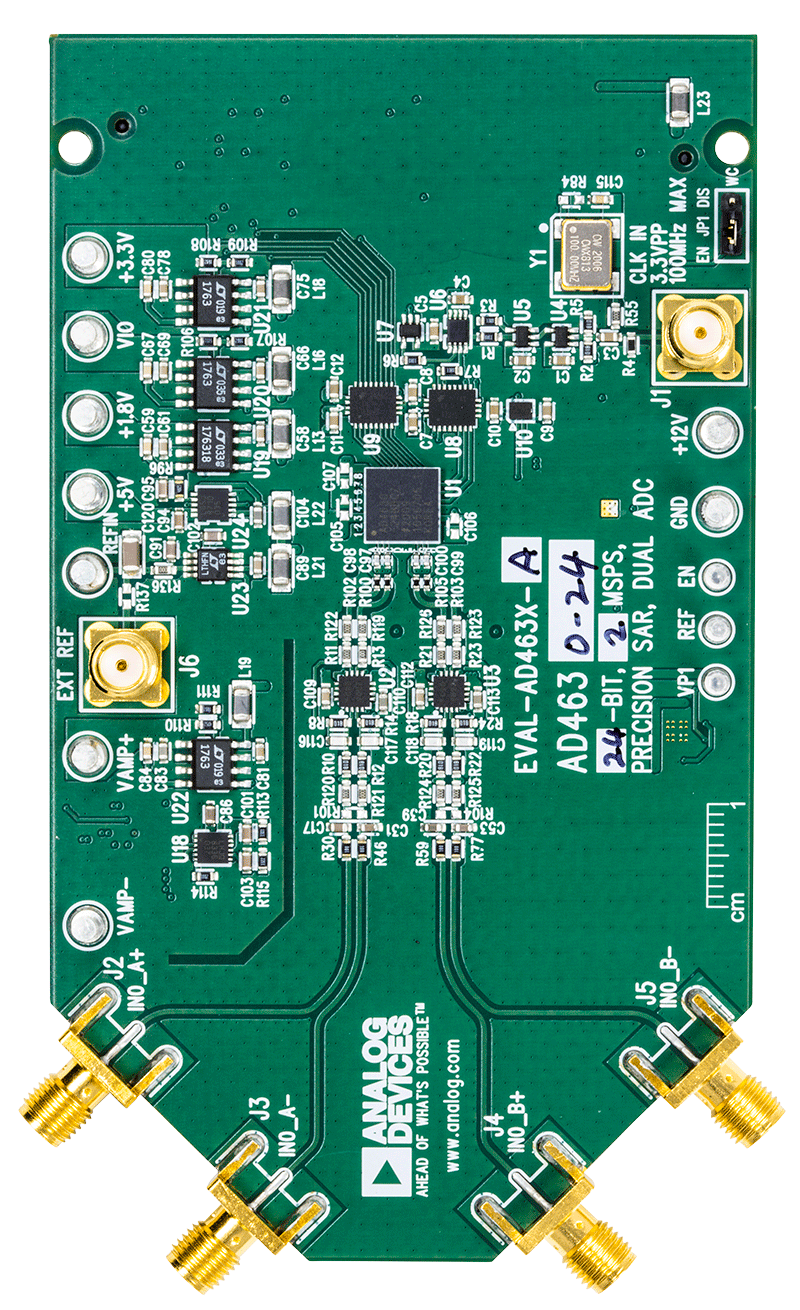

EVAL-AD4630-24FMCZ Evaluation Board EVAL-AD4630-24FMCZ Evaluation Board - Top View EVAL-AD4630-24FMCZ Evaluation Board - Bottom View

リファレンス・デザイン

使用製品

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2023-03-07 01:00
    CN0582: USB 3.0 Quad-Channel IEPE Vibration Sensor Measurement System​

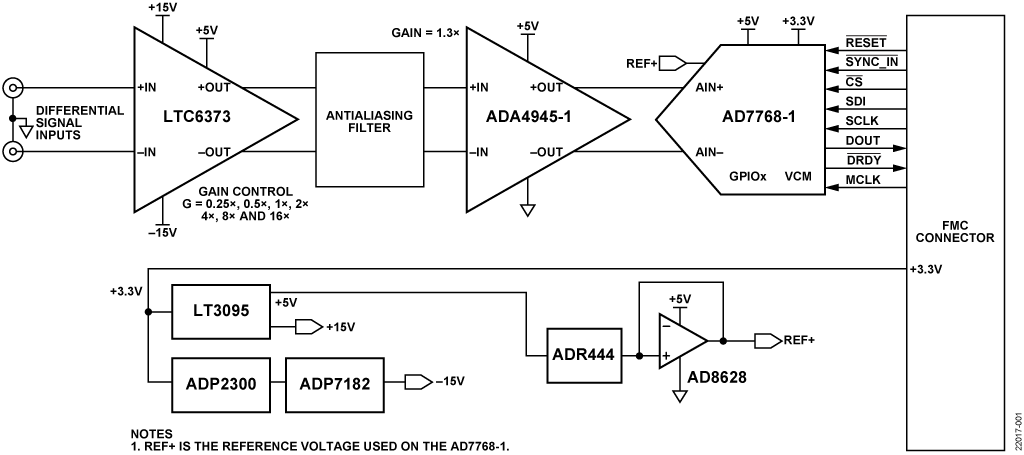

Simplified Circuit Diagram
Simplified Circuit Diagram

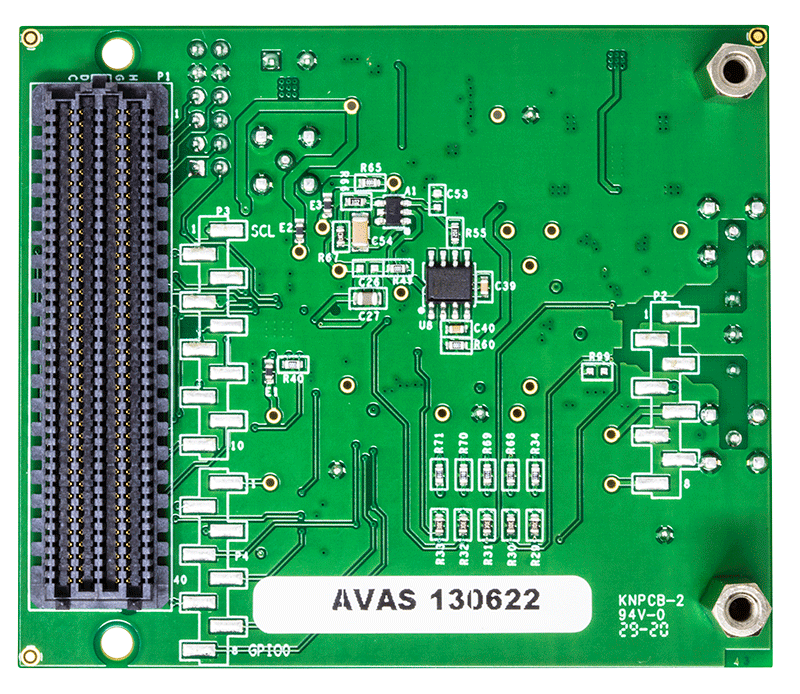

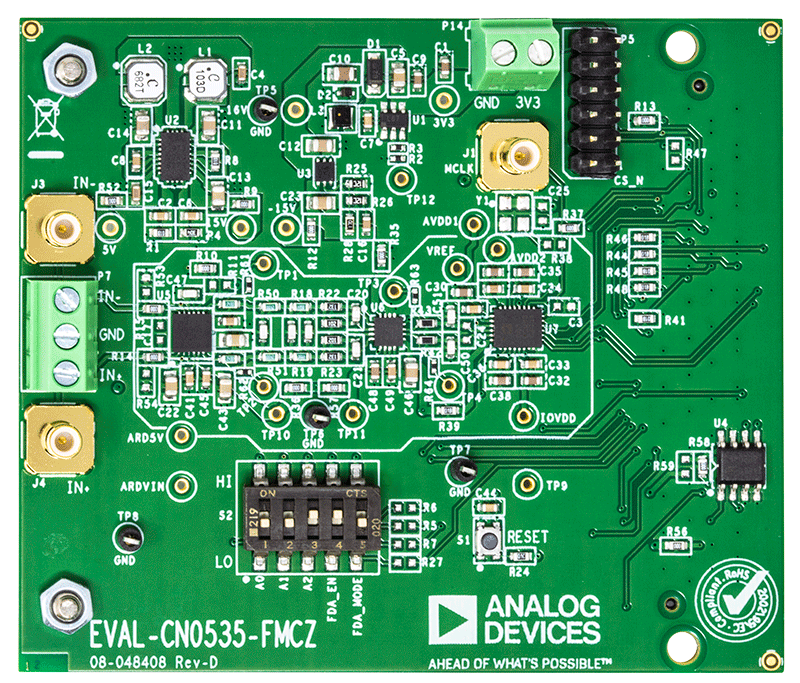

CN0535 Circuits from the Lab®

柔軟なデータ・アクイジション・システムを実現するための 高性能エイリアス・フリー測定プラットフォーム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • エイリアス・フリー測定システム
  • AC性能とDC性能を最適化
  • 広いアナログ入力電圧範囲（+/-12V）
  • FMC互換のフォーム・ファクタ

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2021-11-04 04:42
    CN0535 Mbed Example Program Setup
  • lazy blur
    VIDEO · 2021-11-16 06:43
    CN0535 Unboxing and Getting Started Video
Figure 1. CN0579 Simplified Block Diagram
Figure 1. CN0579 Simplified Block Diagram
EVAL-CN0579-ARDZ Evaluation Board - Angle View
EVAL-CN0579-ARDZ Evaluation Board - Top View
CN0579 Circuits from the Lab®

Quad-Channel IEPE Vibration Sensor Measurement System

詳細なリファレンス・デザインを表示

機能と利点

  • Quad Channel IEPE-Compatible Vibration Sensor Interface
  • Channel Independent Excitation Source and Sensor Bias Removal Circuitry
  • Analog Overvoltage and Undervoltage Protection
  • Sensor Frequency Response from DC up to 54 kHz
  • Synchronized, Full Bandwidth Data Measurement and Capture

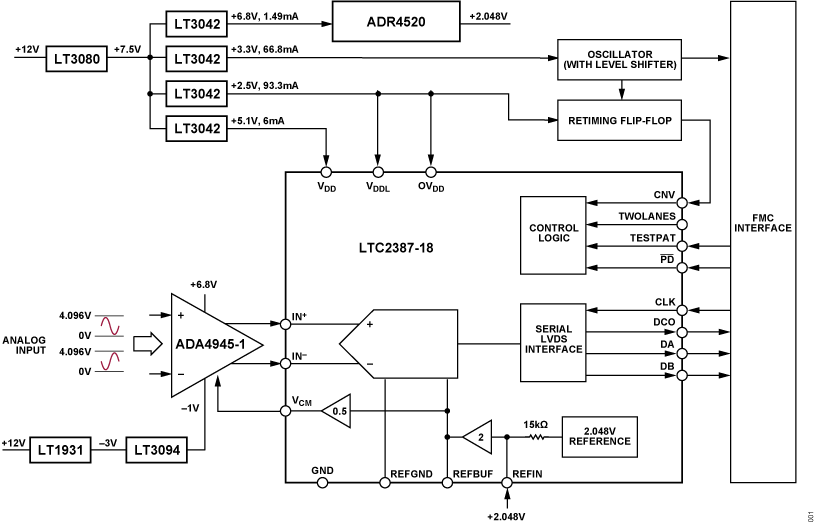

Figure 1. CN0577 Simplified Block Diagram
Figure 1. CN0577 Simplified Block Diagram

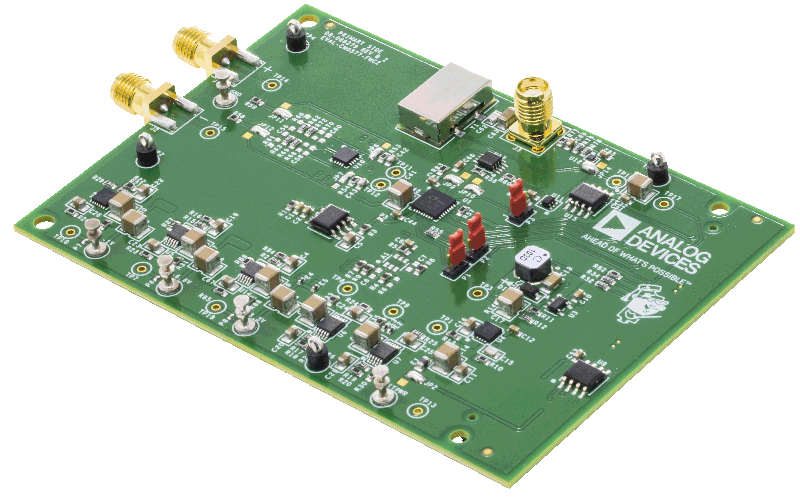

EVAL-CN0577-FMCZ

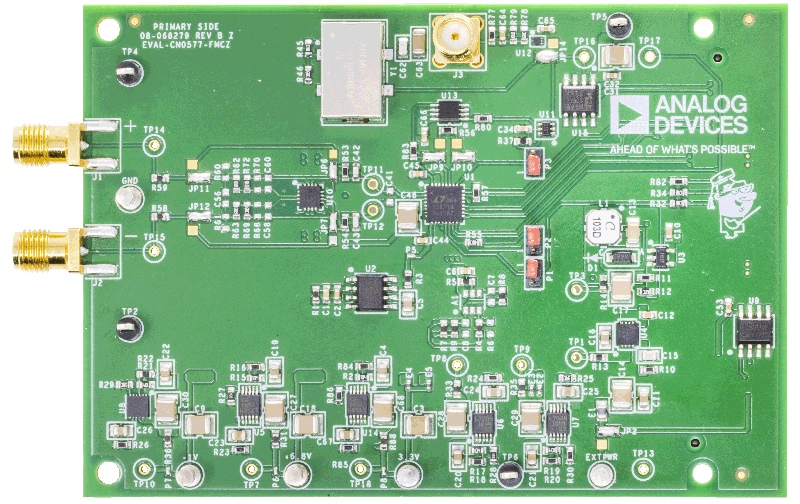

EVAL-CN0577-FMCZ - Top View

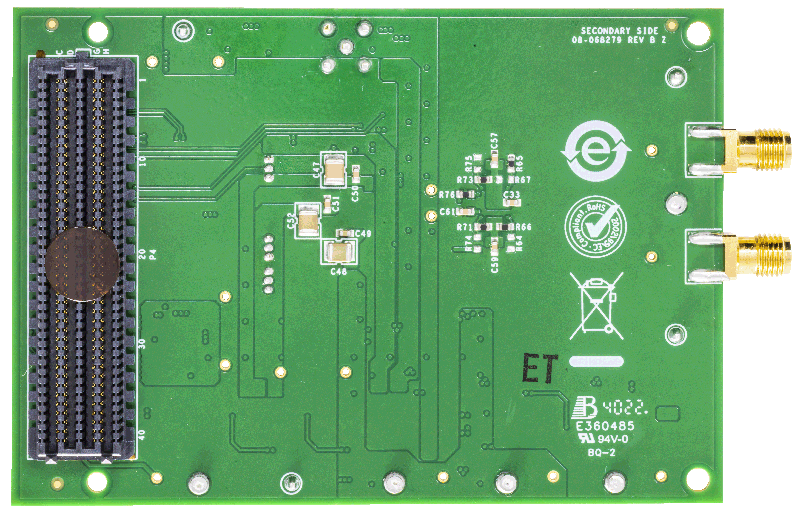

EVAL-CN0577-FMCZ - Bottom View
CN0577 Circuits from the Lab®

シリアルLVDS SAR ADC用のアナログ・フロント・エンドおよびデジタル・インターフェース

詳細なリファレンス・デザインを表示

機能と利点

  • 18ビット分解能、15MSPSデータ・アクイジション・システム
  • 任意の電圧入力をサポート
  • クロッキングと電源に必要な全ての機能がオンボード
  • FPGAインターフェース用FMCコネクタ
Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Top View
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Bottom View
CN0540 Circuits from the Lab®

IEPE センサー用 24 ビットデータ･アクイジション･システム ※Rev.０を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • IEPE対応のデータ・アクイジション・システム
  • 圧電センサーおよびMEMSセンサー
  • 54kHzのアナログ入力帯域幅
  • Arduinoフォーム・ファクタ互換

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2022-09-21 01:06
    Easily Connect Sensors with ADI's Robust Industrial Signal Chains
  • lazy blur
    VIDEO · 2021-01-29 02:43
    CN0549 - CbM Development Platform
  • lazy blur
    VIDEO · 2021-02-10
    CN0549 状態基準保全 (CbM) 開発プラットフォーム
  • lazy blur
    VIDEO · 2022-12-19
    堅牢性の高い産業用のシグナル・チェーン、センサーの接続がより容易に
CN0582
USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム
Figure 1. CN0582 Simplified System Block Diagram
EVAL-CN0582-USBZ
EVAL-CN0582-USBZ - Top View
EVAL-CN0582-USBZ - Bottom View
CN0535
柔軟なデータ・アクイジション・システムを実現するための 高性能エイリアス・フリー測定プラットフォーム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Simplified Circuit Diagram
CN0579
Quad-Channel IEPE Vibration Sensor Measurement System
Figure 1. CN0579 Simplified Block Diagram
EVAL-CN0579-ARDZ Evaluation Board - Angle View
EVAL-CN0579-ARDZ Evaluation Board - Top View
CN0577
シリアルLVDS SAR ADC用のアナログ・フロント・エンドおよびデジタル・インターフェース
Figure 1. CN0577 Simplified Block Diagram
EVAL-CN0577-FMCZ
EVAL-CN0577-FMCZ - Top View
EVAL-CN0577-FMCZ - Bottom View
CN0540
IEPE センサー用 24 ビットデータ･アクイジション･システム ※Rev.０を翻訳したものです。最新版は英語資料をご覧ください。
Condition-Based Monitoring Signal Chain for an IEPE Piezoelectric Vibration Sensor
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Top View
EVAL-CN0540 24-Bit Data Acquisition System for IEPE Sensors - Bottom View
