AD4030-24

24ビット、2MSPS、SAR ADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$26.70
特長
  • 高性能
    • スループット・オプション:2MSPS(AD4030-24)または500kSPS(AD4032-24)
    • INL:±0.9ppm(最大値、−40°C~+125°C)
    • S/N比:108.4dB(代表値)
    • THD:−127dB(代表値)
    • NSD:−169dBFS/Hz(代表値)
  • 低消費電力
    • 2MSPSで30mW
    • 500kSPSで10mW
    • 10kSPSで3mW
  • Easy Drive機能によるシステムの複雑さの軽減
    • DC入力に対する1.2µAの低入力電流
    • 広い入力コモンモード電圧範囲:−(1/128) × VREF~+(129/128) × VREF
  • 柔軟な外部リファレンス電圧範囲:4.096V~5V
    • 2µFのバイパス・コンデンサを使用する正確なリファレンス・バッファを内蔵
  • プログラマブルなブロック平均化フィルタによる216までのデシメーション
    • サンプル分解能を30ビットまで拡張
    • オーバーレンジおよび同期ビット
  • Flexi-SPIデジタル・インターフェース
    • 1つ、2つ、または4つのSDOレーンにより、SCKを遅くすることが可能
    • エコー・クロック・モードによりデジタル・アイソレータが簡単に使用可能
    • 1.2V~1.8Vのロジックに対応

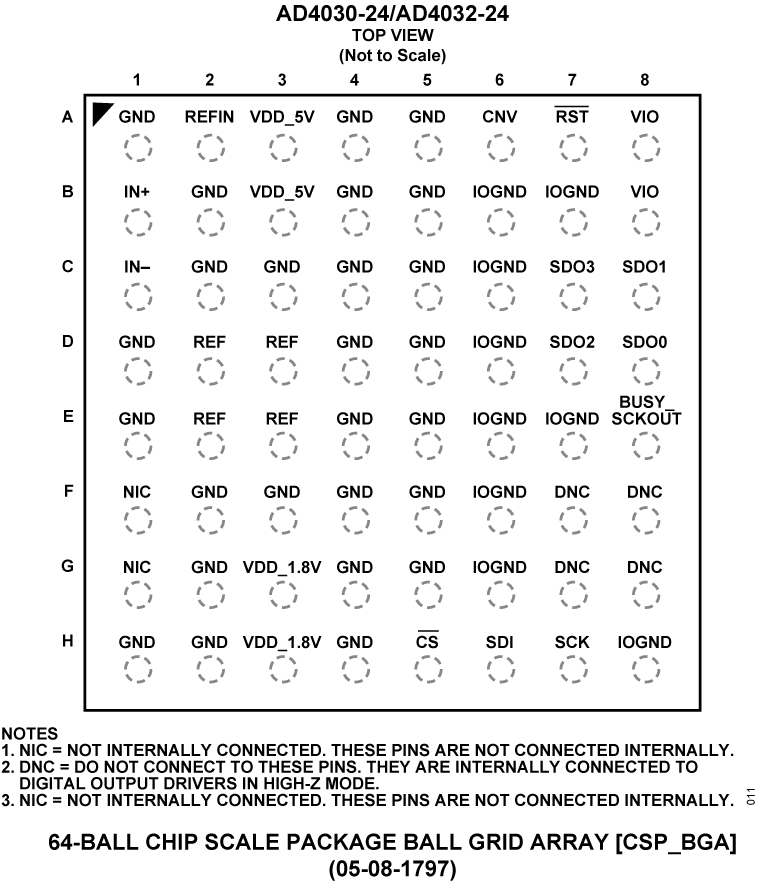

  • 7mm × 7mm、64ボールのCSP_BGAパッケージに内部電源とリファレンス・コンデンサを搭載し、システムフットプリントを削減
製品概要
show more Icon

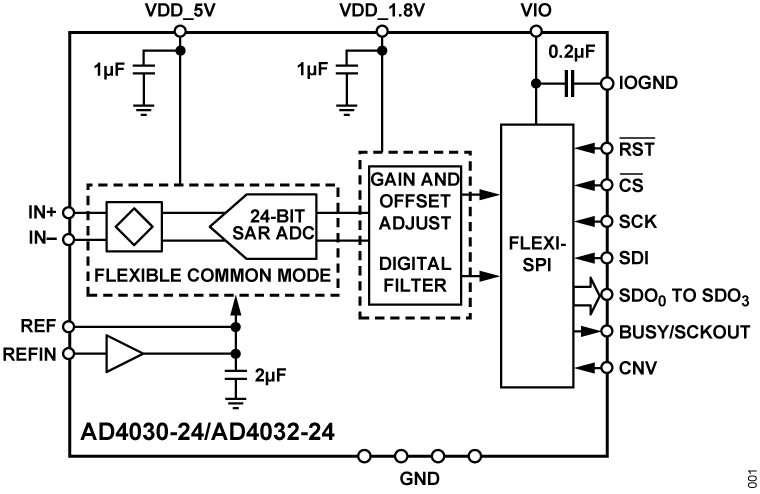

AD4030-24/AD4032-24は、EasyDriveを備えた2MSPSまたは500kSPS逐次比較レジスタ(SAR)A/Dコンバータ(ADC)です。積分非直線性(INL)が最大±0.9ppmで、24ビットでノー・ミス・コードのAD4030-24/AD4032-24は、−40°C~+125°Cで比類のない精度を実現します。図1に、AD4030-24/AD4032-24の機能アーキテクチャを示します。

内蔵の低ドリフト、高精度リファレンス・バッファによって、電圧リファレンスを他のシステム回路と簡単に共有できます。5Vのリファレンスを使用した場合、AD4030-24/AD4032-24のダイナミック・レンジは109dB(代表値)です。低ノイズ・フロアのため、ゲインや電力の低いシグナル・チェーンを使用できます。デシメーション・レシオがプログラマブルなブロック平均化フィルタによって、ダイナミック・レンジを最大155.5dBに向上できます。差動入力範囲およびコモンモード電圧範囲が広いため、飽和が発生することなく入力において全±VREF範囲を使用でき、シグナル・コンディショニングの条件とシステム・キャリブレーションを簡素化できます。Easy Driveアナログ入力ではセトリングが向上しているため、AD4030-24/AD4032-24との互換性を備えたアナログ・フロント・エンド部品の選択肢が広がります。シングル・エンド信号と差動信号のどちらもサポートされています。

用途の広いFlexi-SPIシリアル・ペリフェラル・インターフェース(SPI)により、ホストプロセッサとADCの統合が容易になります。広いデータ・クロッキング・ウィンドウ、複数のSDOレーン、およびオプションのデュアル・データ・レート(DDR)データ・クロッキングにより、2MSPSまたは500kSPSのサンプル・レートで動作しながら、シリアル・クロックを10MHzに下げることができます。エコー・クロック・モードとADCホスト・クロック・モードは、タイミング条件を緩和し、デジタル・アイソレータの使用を簡素化します。

AD4030-24/AD4032-24の7mm × 7mm、64ボールのCSP_BGAパッケージは、重要な電源とリファレンス・バイパス・コンデンサをすべて統合し、フットプリントとシステム・コンポーネント数を削減すると共に、ボードレイアウトによる影響度を低下させます。

アプリケーション

  • ATE(自動試験装置)
  • デジタル制御ループ
  • 医療用計測機器
  • 地震計測
  • 半導体製造
  • 科学計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$26.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD4030-24BBCZ
  • HTML
  • HTML
AD4030-24BBCZ-RL
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム


Precision Toolbox for MATLAB
Info:False

The Precision Toolbox is an evaluation software, made available in MATLAB, that allows configuring and capturing data with ADI’s precision data converters. To get started evaluating with the Precision Toolbox:

Step 1: Setup the evaluation hardware as described in the hardware setup guide.

Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット 1

reference details image

EVAL-AD4030-24

AD4030-24評価用ボード、高精度シングル・チャンネル24ビットSAR ADC

zoom

EVAL-AD4030-24

AD4030-24評価用ボード、高精度シングル・チャンネル24ビットSAR ADC

AD4030-24評価用ボード、高精度シングル・チャンネル24ビットSAR ADC

機能と利点

  • 電圧リファレンス、クロック源、およびADCドライバを内蔵
  • 汎用アナログ信号コンディショニング回路
  • FMC-LPCシステム・ボード・コネクタ
  • 設定およびデータ解析(時間領域および周波数領域)のためのACE PCソフトウェア
  • 他の市販コントローラ・ボードに適合

製品の詳細

EVAL-AD4030-24FMCZ評価ボードを使用すると、24ビット精度の逐次比較レジスタ(SAR)A/Dコンバータ(ADC)のAD4030ファミリをすばやく簡単に評価できます。

AD4030-24 は、最大2MSPSに対応可能な低消費電力の24ビット精度SAR ADCです。この評価用ボードは、AD4030-24の性能を実証し、様々なシステム・アプリケーション向けに設定可能なアナログ・フロント・エンド(AFE)を提供します。

EVAL-AD4030-24FMCZ評価用ボードは、Digilent ZedBoardを使用するよう設計されています。ZedBoardはデータ・キャプチャやバッファリングの制御に使用されます。この評価用ボードは、FPGA(フィールド・プログラマブル・ゲート・アレイ)メザニン・カード(FMC)のロー・ピン・カウント(LPC)コネクタを介してZedBoardボードに接続されます。ZedBoardは、プログラマブルなFPGAファブリックと2個のプロセッサ・コアを備えたXilinx Zynq7000 SoCをホストしています。ZedBoardとPCはUSBケーブルで接続します。

評価用ボードには以下が含まれます。

  • 高精度のバッファリングされたバンド・ギャップ5Vリファレンス(LTC6655)。
  • AD4030-24のシグナル・コンディショニングとドライブを行うアナログ・フロント・エンド(AFE)。AFEは、デュアル・バッファ構成のADA4896-2、または完全差動アンプのADA4945-1のいずれかを使用するように構成できます。
  • FPGAおよびADCのリファレンス・クロックを提供するオプションの100MHzクロック源。
  • FMCコネクタを介してZedBoardから供給される12Vの電源から必要なすべての電圧レールを供給するフル機能電源ソリューション。

これらの製品の詳細な説明は、それぞれのデータシートに記載されており、評価ボードを使用する際にはこのデータシートを参照する必要があります。

アプリケーション

  • ATE(自動試験装置)
  • デジタル制御ループ
  • 医療用計測機器
  • 地震計測
  • 半導体製造
  • 科学計測

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
