ADR1001

オーブン制御、埋め込みツェナー、高精度電圧リファレンス

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$66.34
特長
  • LTZ1000クラス、超安定、6.6V、埋め込みツェナー・リファレンス
  • 温度制御されたマッチング済みの抵抗分圧器を内蔵
  • 5V出力精度:±0.25%(RISET = 102Ω、TJ = 70°C)
  • 5V出力ノイズ(0.1Hz~10Hz):0.13ppm p-p
  • ツェナー、温度ループ・オペアンプ、バッファをオン・チップ化
  • 入力電圧範囲:9V~36V
  • ハーメチック表面実装パッケージ、20端子LCC
  • オーブン処理により極めて低い温度ドリフトを実現
製品概要
show more Icon

ADR1001は、単一チップに完全に統合された超低ドリフトの埋め込みツェナー高精度電圧リファレンス・ソリューションです。LTZ1000に必要なシグナル・コンディショニング回路全体を1つのチップに統合することで、全体的なソリューション面積を大幅に削減すると共に、個別の回路ソリューションを構築する際の多くの課題を排除して設計プロセスを簡素化します。

オン・チップ・ヒーターとアナログ・デバイセズの埋め込みツェナー技術を組み合わせることで、ADR1001は1ppm未満の温度係数性能と10ppm未満の長期ドリフト性能を実現できます。あらゆる面でクラス最高の精度が確保されていることに加え、コストと設計の労力を削減する使いやすい機能が取り入れられています。これらの機能には、ピンプログラマブルな内部サーモスタット、抵抗によりプログラム可能なヒーター電流制限、オープンコレクタのパワーグッド・フラグ・ピン、ハーメチック表面実装パッケージのほか、マッチングされた追加の抵抗ペアが含まれます。デフォルトでは、TSETピンに外部抵抗が接続されていない場合の温度設定点は70°Cで、HTR_ILIMがHTR_GNDに短絡されている場合の内部ヒーター電流制限は100mAです。

内蔵された薄膜抵抗とオン・チップ・バッファを使用して、最新の高精度コンバータと互換性のある標準出力電圧リファレンス値を提供できます。ADR1001分圧器ネットワークと出力バッファの組み合わせは、初期精度±0.25%以内に調整されています。更に、マッチングされた抵抗のペアもチップ上に搭載されているため、出力精度やドリフトへの影響を最小限に抑えながら、負の電圧リファレンスやゲイン2を簡単に生成できます。

ADR1001は、20端子リードレス・チップ・キャリア(LCC)のセラミック・ハーメチック・パッケージを採用しています。表面実装セラミック・パッケージを使用すると、従来のスルーホール・メタル・キャン・パッケージのハーメチック封止を維持しながら、スルーホール部品のハンダ付け手順を省略できます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$66.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADR1001AEZ
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADR1001

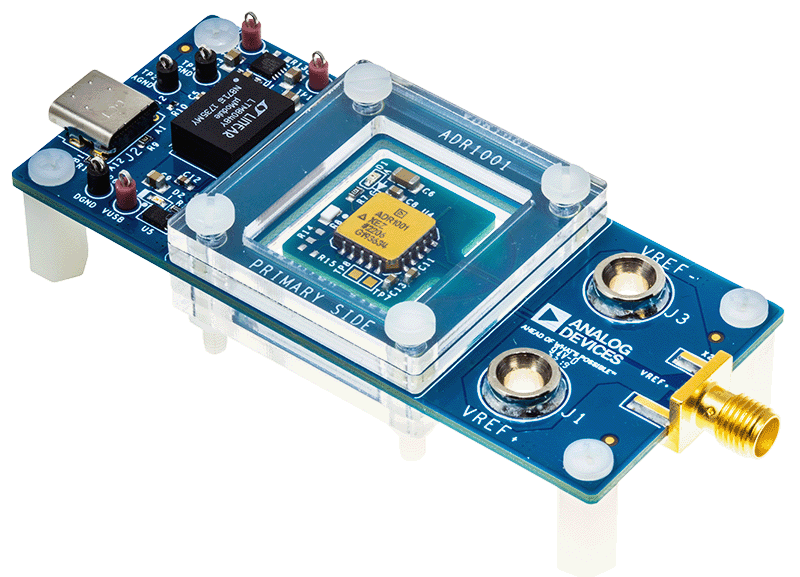

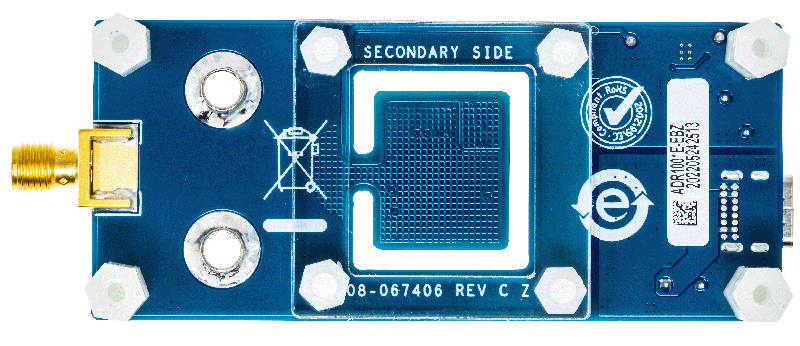

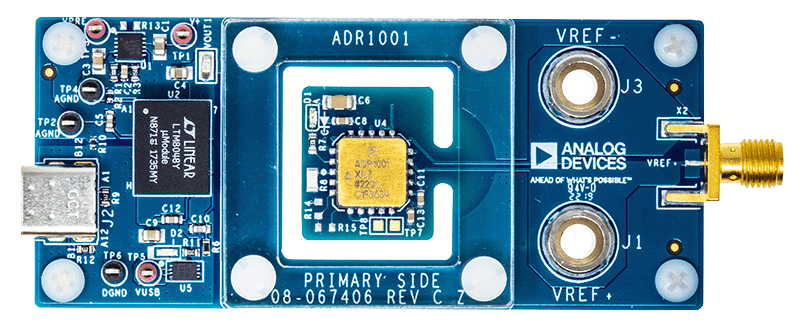

ADR1001(20端子LCCパッケージを採用した超安定埋め込みツェナー電圧リファレンス)の評価用ボード

zoom

EVAL-ADR1001

ADR1001(20端子LCCパッケージを採用した超安定埋め込みツェナー電圧リファレンス)の評価用ボード

ADR1001(20端子LCCパッケージを採用した超安定埋め込みツェナー電圧リファレンス)の評価用ボード

機能と利点

  • 持ち運びしやすくパワーアップが容易な「ポケット・キャリブレータ」スタイル
  • エッジ・マウントSMAコネクタ
  • テスト装置やその他の回路へ簡単に接続可能
  • RoHS準拠

製品の詳細

ADR1001E-EBZでは、ADR1001(抵抗分圧器を備え、20端子LCCパッケージで提供される超安定性6.6Vシャント型電圧リファレンス)を評価できます。

電源が絶縁型であることは、リファレンス出力が実質的にフロート状態になっており、グラウンド・ループの可能性が取り除かれていることを意味します。絶縁は1MΩの抵抗器によってのみブリッジされます。電源はUSB-Cケーブル経由で供給できるほか、VUSBに5Vを印加することも、VPREまたはV+のレギュレータ出力に対して逆方向に電流を流すこともできます。超安定性の6.6V出力は分割され、高い精度で5Vにトリムされ、バナナ・ジャックとエッジ・マウントSMAコネクタの両方に配線されます。
