ADA4099-1

50V、8MHz、1.5mA、堅牢、Over-The-Top高精度オペアンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.99
特長
  • 超拡張コモンモード電圧範囲:−VS – 0.1V~−VS + 70V
  • 幅広い電源電圧範囲(VSY):+3.15V~+50V(PSRRで±25V)
  • 低電源電流:1.5mA(代表値)
  • 低入力オフセット電圧:±30µV(最大値)
  • 低入力オフセット電圧ドリフト:±0.4µV/°C(最大)
  • 低電圧ノイズ:
    • 1/fノイズ・コーナ:6Hz(代表値)
    • 0.1Hz~10Hzで150nVp-p(代表値)
    • 100Hzで7nV/√Hz(代表値)(en
  • 低消費電力のシャットダウン:<20µA(最大値)
  • 高速
    • GBP:8MHz(代表値)
    • スルー・レート:ΔVOUT = 25Vで5.5V/µs(代表値)
  • 低入力バイアス電流:±10nA(最大値)
  • 大信号電圧ゲイン:120dB(最小値)
  • CMRR:123dB(最小値)
  • PSRR:126dB(最小値)
  • 入力オーバードライブ耐性(位相反転は発生しない)
  • ±2kV HBMおよび±2kV FICDM
  • 広い動作温度範囲:−55°C~+150°C(Hグレード)
  • 6ピンTSOTパッケージ
製品概要
show more Icon

ADA4099-1は堅牢で高精度のレールtoレールの入出力オペアンプで、−VSから最高で+VSを超える範囲の入力で動作できます。このデータシートでは、これをOver-The-Topと呼んでいます。このデバイスは、<30µVのオフセット電圧、<10nAの入力バイアス電流(IB)を特長にしており、3.15V~50Vの範囲の単電源または分離電源で動作できます。ADA4099-1が使用する静止電流は1.5mAです。

ADA4099-1のOver-The-Top入力段は、過酷な環境に備えて堅固な入力保護機能を採用しています。入力は、損傷や精度低下を発生させることなく80Vまでの差動電圧に耐えられます。動作入力コモンモード電圧範囲はレールtoレール以上かそれ以上で、最大で70V > –VS、+VS電源とは無関係です。

ADA4099-1はユニティ・ゲイン安定であり、最大で20mAを必要とする負荷を駆動できます。また、このデバイスは100pFまでの容量性負荷を駆動できます。低消費電力のシャットダウンが可能なアンプです。ADA4099-1は、標準、6ピン、薄型スモール・アウトライン・トランジスタ(TSOT)パッケージを採用しています。

アプリケーション

  • 産業用センサー・コンディショニング
  • 電源電流の検出
  • バッテリおよび電源の監視
  • 過酷な環境で使用するフロント・エンド・アンプ
  • 4mA~20mAのトランスミッタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.99

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4099-1BUJZ-R5
  • HTML
  • HTML
ADA4099-1BUJZ-RL7
  • HTML
  • HTML
ADA4099-1HUJZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

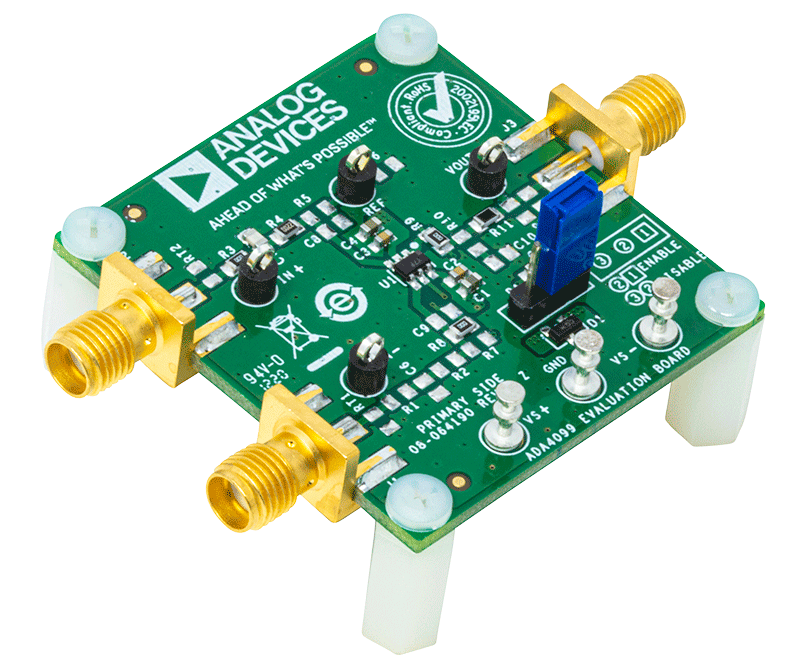

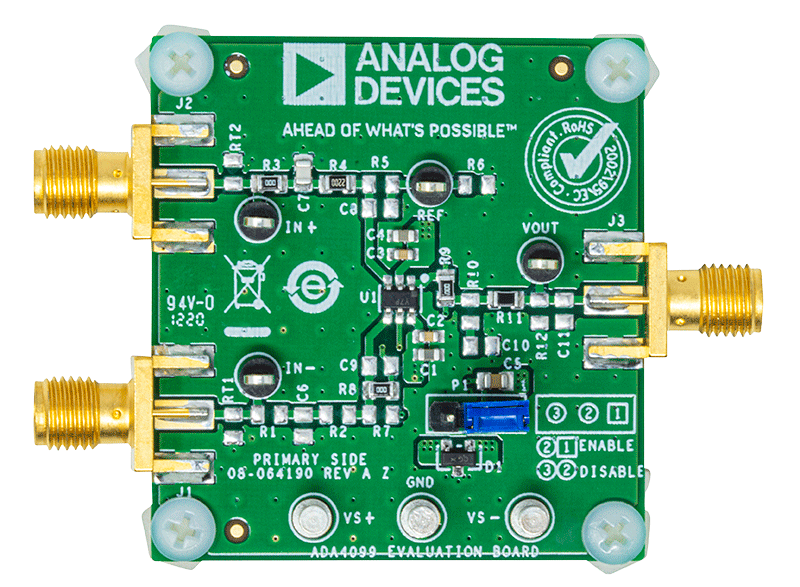

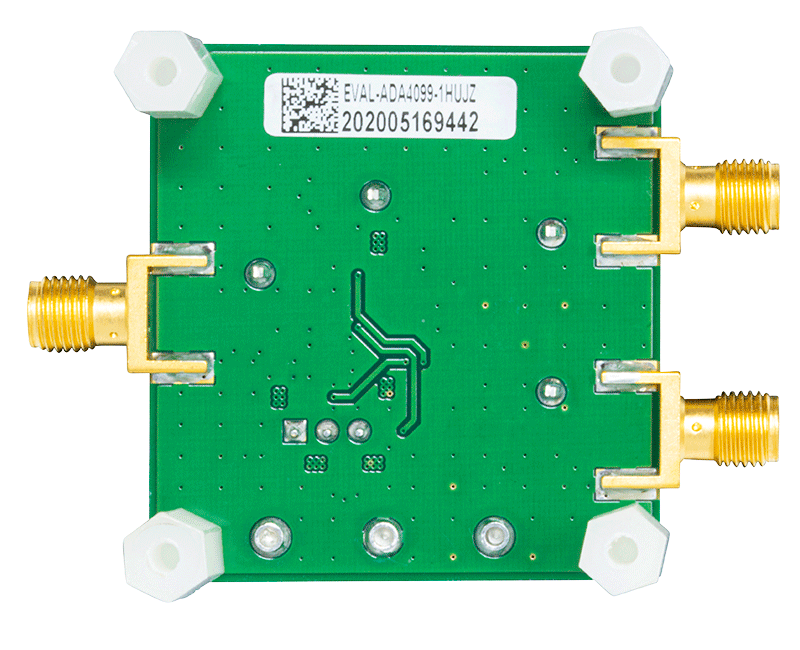

EVAL-ADA4099-1

ADA4099-1、50V、8MHz、1.5mA、堅牢、Over-The-Top高精度オペアンプの評価

zoom

EVAL-ADA4099-1

ADA4099-1、50V、8MHz、1.5mA、堅牢、Over-The-Top高精度オペアンプの評価

ADA4099-1、50V、8MHz、1.5mA、堅牢、Over-The-Top高精度オペアンプの評価

機能と利点

  • ADA4099-1用のフル機能評価用ボード
  • プロトタイプを効率的に構築可能
  • ユーザ定義の回路構成
  • テスト装置やその他の回路への接続を簡略化

製品の詳細

EVAL-ADA4099-1HUJZでは、ADA4099-1、6ピン、薄型スモール・アウトライン・トランジスタ(TSOT)、堅牢なOver-The-Top高精度オペアンプを評価します。EVAL-ADA4099-1HUJZは、ゲイン1構成を使用している事前装着ボードです。

EVAL-ADA4099-1HUJZは、シンプルかつ効率的に使用できるよう設計されています。EVAL-ADA4099-1HUJZは、入出力にエッジ・マウントSubminiature Version A(SMA)コネクタを採用しているためテスト装置やその他の回路へ効率的に接続することができます。入出力に使用する代替オプションとして、バルク・テスト・ポイントも組み込まれています。最適化されたEVAL-ADA4099-1HUJZグラウンド・プレーン、部品の配置、電源によって、回路で最高の柔軟性と性能を得られます。EVAL-ADA4099-1HUJZは、表面実装技術(SMT)をサイズが0805であるほぼ全てのコンポーネントと組み合わせ、簡素化されたインストールと必要に応じて交換およびハンダ付けできるオプションを提供しています(サイズ0603に固定されているバイパス・コンデンサ(C1~C4)は例外)。またEVAL-ADA4099-1HUJZには、抵抗およびコンデンサ用の空きパッドがあり、異なるアプリケーション回路や構成が実装できるオプションと柔軟性を提供します。

ツールおよびシミュレーション

ツールおよびシミュレーション 4

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 1

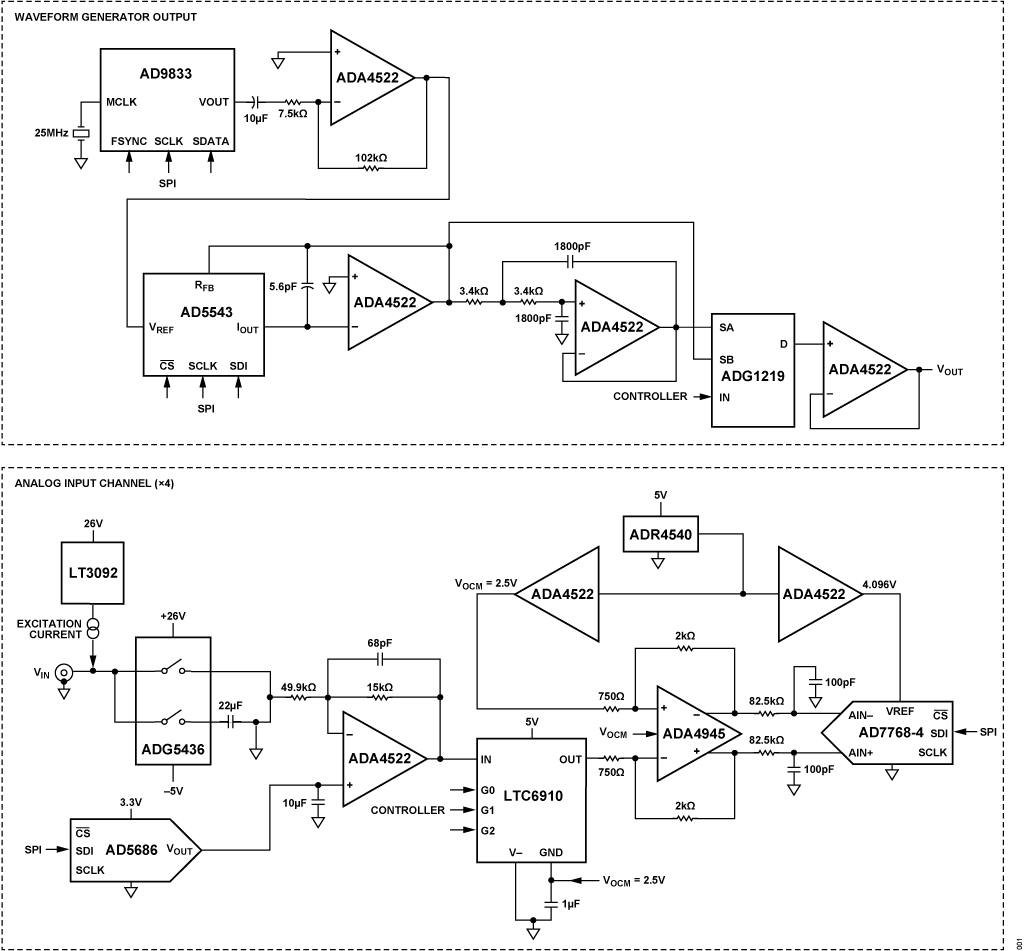

Figure 1. CN0582 Simplified System Block Diagram

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

zoomopens a dialog

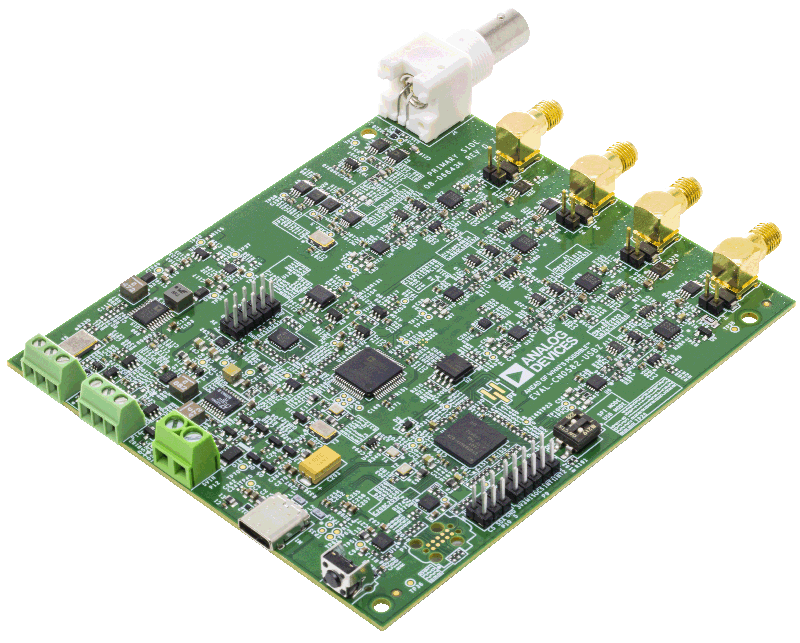

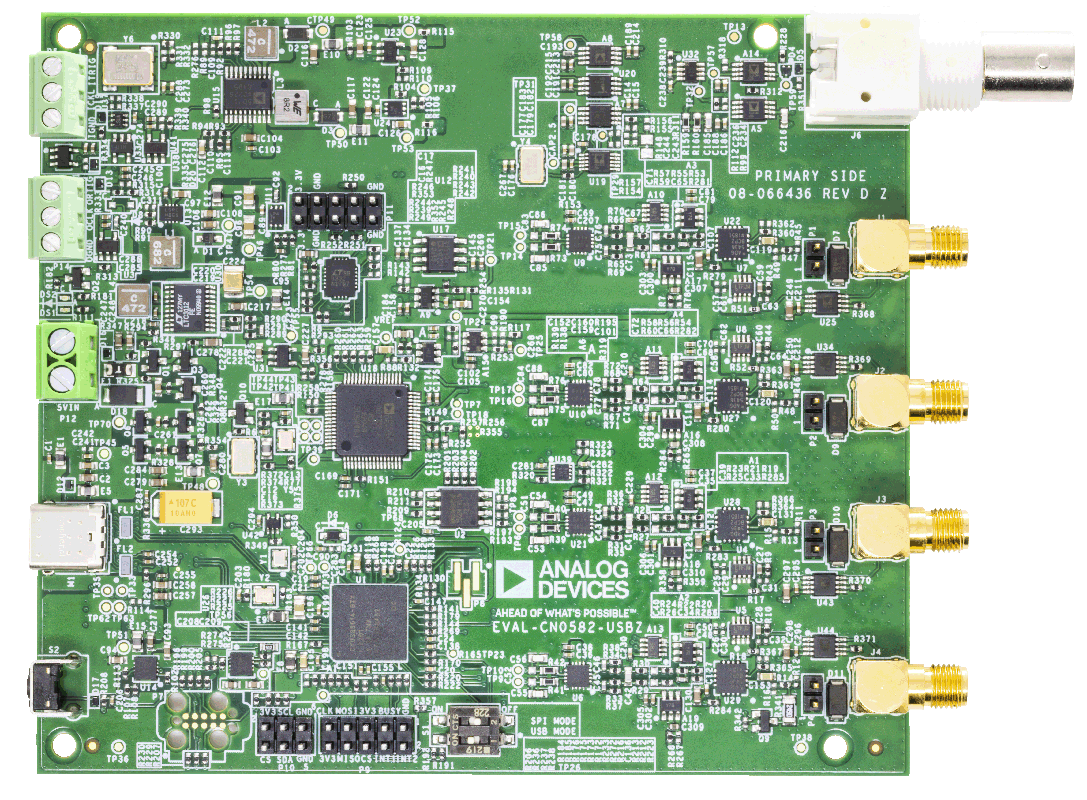

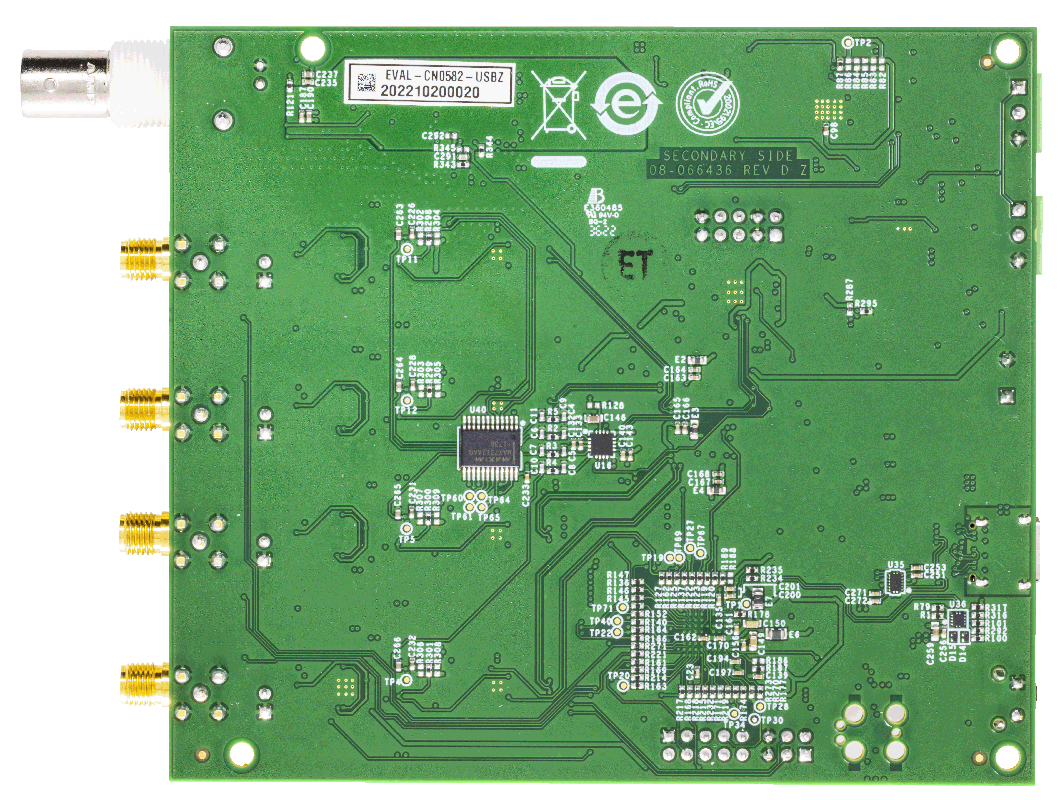

CN0582

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

CN0582

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

機能と利点

  • 4チャンネルのアナログ入力
  • 4~20mAのIEPEセンサーに対応
  • 周波数発生器出力
詳細なリファレンス・デザインを表示 external link
