LTC3112

15V、2.5A同期整流式昇降圧DC/DCコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.78
特長
  • 出力電圧より高い、低い、または等しい入力電圧で出力電圧を安定化
  • 入力電圧範囲:2.7V~15V
  • 出力電圧範囲:2.5V~14V
  • 2.5Aの連続出力電流:VIN ≥ 5V、VOUT = 5V、PWMモード
  • 出力電流モニタ
  • 効率:最大95%
  • 750kHzのスイッチング周波数、300kHz~1.5MHzの範囲で同期可能
  • NチャネルMOSFET内蔵
  • 選択可能なBurst Mode®動作、IQ = 50μA
  • シャットダウン電流:1μA未満
  • 過電圧保護
  • シャットダウン時の出力切断
  • 内部ソフトスタート
  • 熱特性が改善された小型16ピン(4mm × 5mm × 0.75mm)DFNまたは20ピンTSSOPパッケージ
製品概要
show more Icon

LTC3112は、入力および出力電圧範囲の広い固定周波数同期整流式昇降圧DC/DCコンバータです。独自の4スイッチ・シングル・インダクタ・アーキテクチャにより、出力電圧より高い、低い、または等しい入力電圧から低ノイズで継ぎ目のない動作を実現します。

LTC3112は入力電圧範囲が2.7V~15Vと広いので、1セルまたは複数セルのバッテリ、バックアップ・コンデンサ、ACアダプタなどのさまざまな電源アプリケーションに適しています。内蔵のNチャネルMOSFETスイッチはRDS(ON)が低いので、大きな負荷電流が要求されるアプリケーションで高効率で動作します。

LTC3112は選択可能なPWMまたはBurst Mode動作、容易に同期可能な発振器、シャットダウン時の出力切断を特長としています。出力電流モニタ回路により、負荷電流の制御または測定が可能です。このほかに、1μA未満のシャットダウン電流、短絡保護、ソフトスタート、電流制限、サーマル・シャットダウンなどの特長を備えています。

LTC3112は、熱特性が改善された16ピン(4mm × 5mm × 0.75mm)DFNパッケージおよび20ピンTSSOPパッケージで供給されます。


アプリケーション

  • 1セル、2セルまたは3セルのリチウムイオン・バッテリ、バックアップ・コンデンサ・スタックによる3.3Vまたは5Vの供給
  • ハンドヘルド在庫端末
  • RFトランスミッタ
  • 12V同期整流式昇圧コンバータ
  • 複合電源入力システム
  • 電流レギュレーション機能を備えたLED照明
  • 12V鉛蓄電池を入力とする12V出力

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$4.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3112EDHD#PBF
  • HTML
  • HTML
LTC3112EDHD#TRPBF
  • HTML
  • HTML
LTC3112EFE#PBF
  • HTML
  • HTML
LTC3112EFE#TRPBF
  • HTML
  • HTML
LTC3112HDHD#PBF
  • HTML
  • HTML
LTC3112HDHD#TRPBF
  • HTML
  • HTML
LTC3112HFE#PBF
  • HTML
  • HTML
LTC3112HFE#TRPBF
  • HTML
  • HTML
LTC3112IDHD#PBF
  • HTML
  • HTML
LTC3112IDHD#TRPBF
  • HTML
  • HTML
LTC3112IFE#PBF
  • HTML
  • HTML
LTC3112IFE#TRPBF
  • HTML
  • HTML
LTC3112MPDHD#PBF
  • HTML
  • HTML
LTC3112MPDHD#TRPBF
  • HTML
  • HTML
LTC3112MPFE#PBF
  • HTML
  • HTML
LTC3112MPFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3112EDHD#PBF

製造中

LTC3112EDHD#TRPBF

製造中

LTC3112EFE#PBF

製造中

LTC3112EFE#TRPBF

製造中

LTC3112HDHD#PBF

製造中

LTC3112HDHD#TRPBF

製造中

LTC3112HFE#PBF

製造中

LTC3112HFE#TRPBF

製造中

LTC3112IDHD#PBF

製造中

LTC3112IDHD#TRPBF

製造中

LTC3112IFE#PBF

製造中

LTC3112IFE#TRPBF

製造中

LTC3112MPDHD#PBF

製造中

LTC3112MPDHD#TRPBF

製造中

LTC3112MPFE#PBF

製造中

LTC3112MPFE#TRPBF

製造中

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3112EFE#PBF

製造中

LTC3112EFE#TRPBF

製造中

LTC3112HFE#PBF

製造中

LTC3112HFE#TRPBF

製造中

LTC3112IFE#PBF

製造中

LTC3112IFE#TRPBF

製造中

LTC3112MPDHD#PBF

製造中

LTC3112MPDHD#TRPBF

製造中

LTC3112MPFE#PBF

製造中

LTC3112MPFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3112EDHD#PBF

製造中

LTC3112EDHD#TRPBF

製造中

LTC3112EFE#PBF

製造中

LTC3112EFE#TRPBF

製造中

LTC3112HDHD#PBF

製造中

LTC3112HDHD#TRPBF

製造中

LTC3112HFE#PBF

製造中

LTC3112HFE#TRPBF

製造中

LTC3112IDHD#PBF

製造中

LTC3112IDHD#TRPBF

製造中

LTC3112IFE#PBF

製造中

LTC3112IFE#TRPBF

製造中

LTC3112MPDHD#PBF

製造中

LTC3112MPDHD#TRPBF

製造中

LTC3112MPFE#PBF

製造中

LTC3112MPFE#TRPBF

製造中

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3112EFE#PBF

製造中

LTC3112EFE#TRPBF

製造中

LTC3112HFE#PBF

製造中

LTC3112HFE#TRPBF

製造中

LTC3112IFE#PBF

製造中

LTC3112IFE#TRPBF

製造中

LTC3112MPDHD#PBF

製造中

LTC3112MPDHD#TRPBF

製造中

LTC3112MPFE#PBF

製造中

LTC3112MPFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

AD-3DSMARTCAM1-PRZ

Smart Camera for 3D & 2D sensing

zoom

AD-3DSMARTCAM1-PRZ

Smart Camera for 3D & 2D sensing

Smart Camera for 3D & 2D sensing

機能と利点

  • 3D and 2D sensing
  • AI Edge processing capability
  • WiFi and Gigabit Ethernet connectivity
  • Open Source SDK with Windows and Linux support

製品の詳細

The AD-3DSMARTCAM1-PRZ is a 2D & 3D machine vision solution with AI edge processing capabilities. It can be used for implementing advanced machine vision applications for different industry segments including logistics, robotics, agriculture and people activity monitoring.

An open-source SDK that accompanies the hardware platform enables configuring the camera and extracting depth, IR and RGB data from the camera on the host system of your choice. Windows and Linux support are built into the SDK as well as sample code and wrappers for various languages including Python, C/C++ and MATLAB. The SDK also integrates with 3rd party technologies like OpenCV, Open3D and RoS.

APPLICATIONS

  • Logistics
  • Robotics
  • Agriculture
  • Building Management
  • People Activity Monitoring
Specification Table
Camera
3D ToF sensor FoV 90x60, Range: 4m, Resolution 640x480 @ 30fps
RGB sensor FoV 128x68, Range 6m, Resolution 1920x1080 @ 30fps
Connectivity
WiFi 802.11a/b/g/n/ac, 867Mbps with dual stream in 802.11n, 2x2 Access Points with MIMO standard
Ethernet (optional) 1xRJ45 10M/100M/1G self-adaptive Ethernet port
Bluetooth 5.0 Bluetooth Class 1 or Class2 transmitter operation, Adaptive frequency hopping
Power supply
External power 12V DC @ 2A
Power over Ethernet (optional) PoE+ IEEE802.3-2012, max 20W
Operating Conditions
Temperature Range -25C to 60C
Operating Class IP66
Computing Resources
CPU Quad-core ARM A57 @ 1.43 GHz
GPU 128-core Maxwell
Memory 4 GB 64-bit LPDDR4 25.6 GB/s
Storage 16GB eMMC
Certifications
Safety, EMC, Environment Eye safe and conforms to necessary regional standards
reference details image

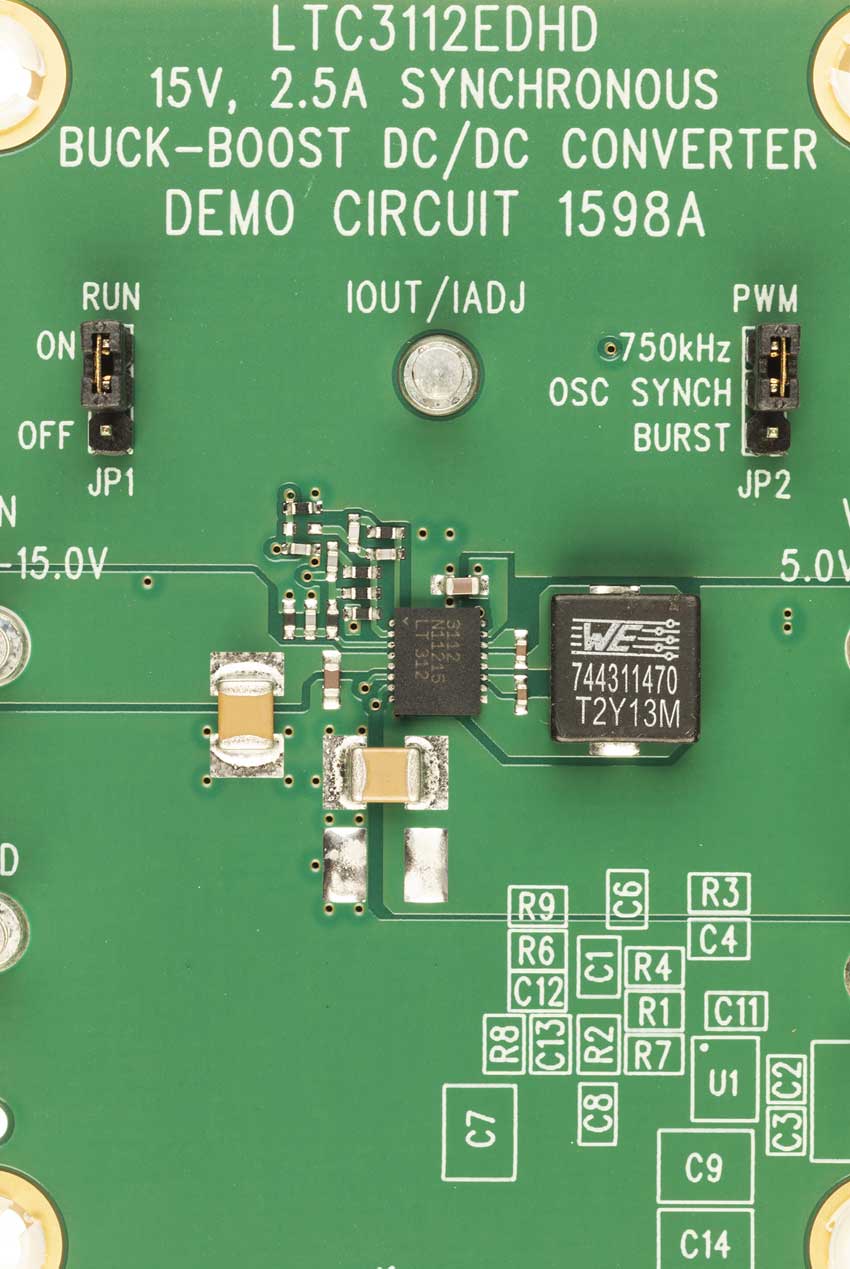

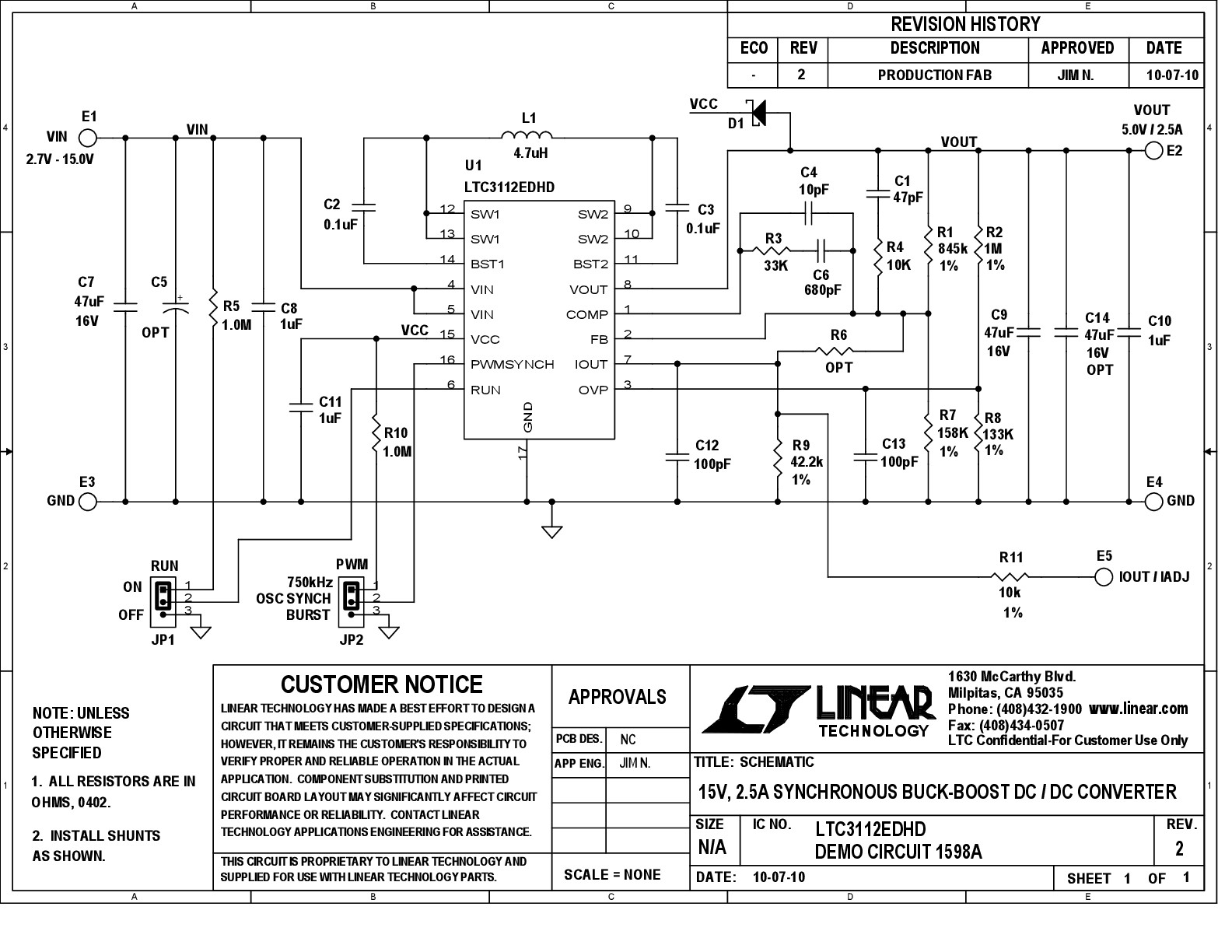

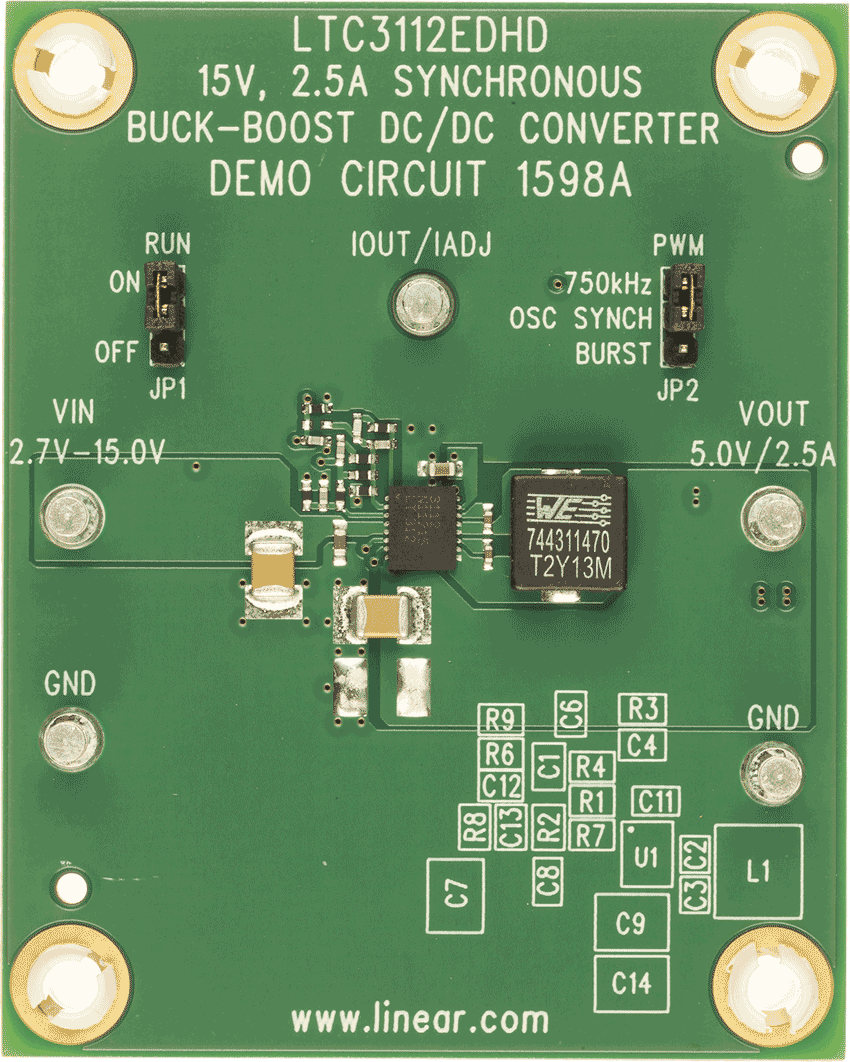

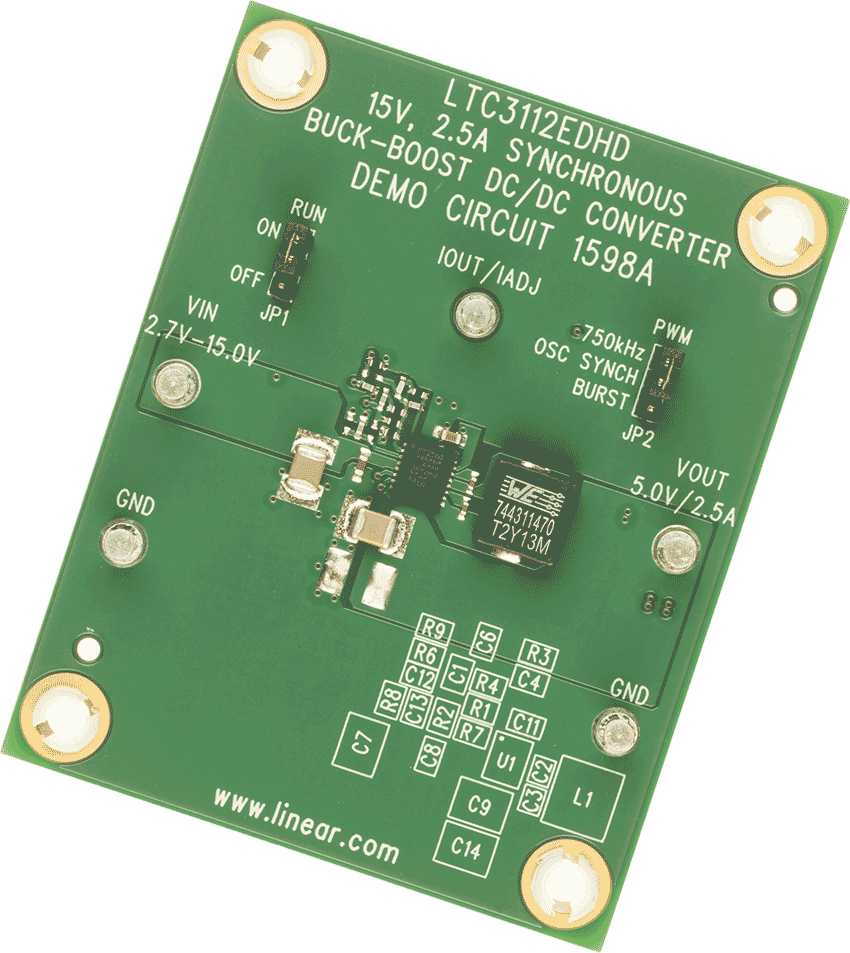

DC1598A
