ADG5401

アナログ・スイッチ、シングルSPST、高電圧、耐ラッチアップ機能付

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.88
特長
  • 全ての状況下でラッチアップを防止
  • 人体モデル(HBM)の耐ESD定格:8 kV
  • 低オン抵抗:6.5Ω
  • 両電源動作:±9V~±22V
  • 単電源動作:9V~40V
  • 絶対最大定格電源電圧:48V
  • ±15V、±20V+12 Vおよび+36 Vで完全仕様規定
  • アナログ入力信号範囲:SS ~ VDD

製品概要
show more Icon
ADG5401は、ラッチアップ防止機能のSPSTスイッチを内蔵する、モノリシックiCMOS®デアナログ・スイッチです。このスイッチは、オンのとき等しく両方向に導通し、電源電圧まで拡張された入力信号範囲を持っています。オフ状態では、電源電圧までの信号レベルを阻止します。
これらのスイッチは超低オン抵抗と平坦なオン抵抗を備えているため、低歪が重要なデータ・アクイジションやゲイン切り替えのようなアプリケーションにとっては最適なソリューションをもたらします。ラッチアップ防止構造、高いESD定格を備えているため、このスイッチは過酷な環境下でより堅牢性を発揮します。

製品のハイライト

  1. トレンチ・アイソレーションがラッチアップをガードします誘電体トレンチがPチャンネルとNチャンネルのトランジスタを分離しているため、たとえ厳しい過電圧条件下でもラッチアップを防ぎます。
  2. 低いオン抵抗(RON)値.
  3. 両電源動作:アナログ信号がバイポーラのアプリケーションでは、ADG5401は両電源、最大±22Vまで動作することが出来ます。
  4. 単電源動作:アナログ信号がユニポーラのアプリケーションでは、ADG5401は最大40Vまでの単電源のレールで動作することが出来ます。
  5. 3Vロジック互換デジタル入力: VINH = 2.0 V, VINL = 0.8 V.
  6. VLロジック電源は不要
  7. 8ピンMSOPパッケージを採用

アプリケーション

  • 高電圧信号のルーティング
  • 自動テスト装置(ATE)
  • アナログ・フロントエンド回路
  • 高精度データ・アクイジション
  • アンプのゲイン選択
  • 工業用計測機器
  • リレーの置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG5401BCPZ-RL7
  • HTML
  • HTML
ADG5401BRMZ
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

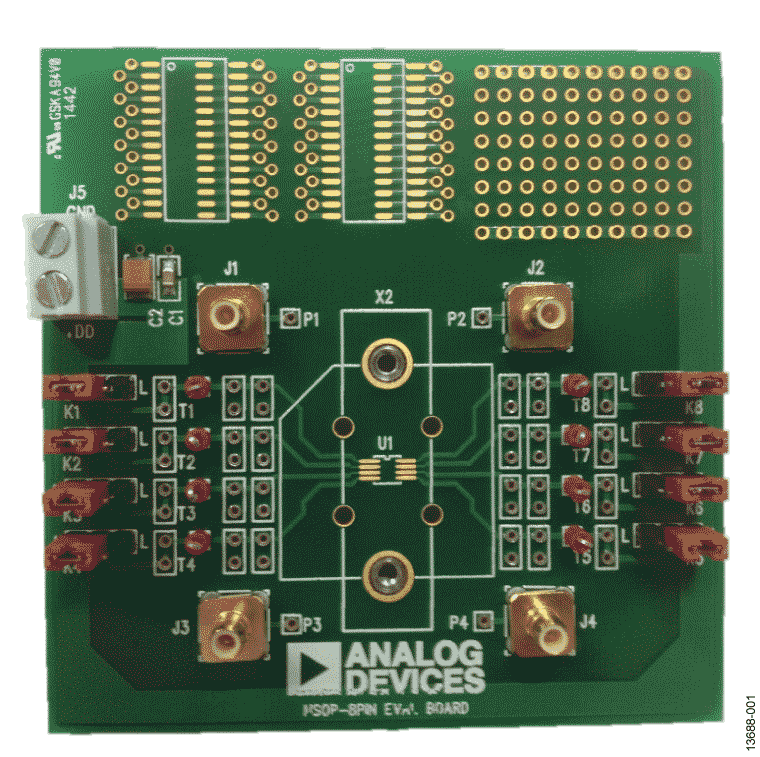

EVAL-8MSOP

Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

zoom

EVAL-8MSOP

Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

Evaluation Board for 8 lead MSOP Devices in the Switch/Mux Portfolio

機能と利点

  • 8 lead MSOP evaluation board
  • Clamp to allow the main device to be changed easily
  • Gold pin connectors to allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on board to allow for prototyping

製品の詳細

The EVAL-8MSOPEBZ is the evaluation board for the 8 lead MSOP devices in the switch/mux portfolio which are to be purchased separately. A clamp is supplied with the board so that the device can be secured to the board without the need for soldering. This makes the board reusable for multiple devices.


The device can be clamped or soldered to the center of the evaluation board. Each pin of the device is broke out to a link that can be set to either VDD or GND and a wire screw terminal is provided to supply VDD and GND.  SMB connectors are on the board allow for additional external signals to be supplied to the device. In addition, there is space at the top of the board available for prototyping.


Full specifications of the device under test are available in the product data sheet, which should be consulted in conjunction with this user guide when using the evaluation board.

reference details image

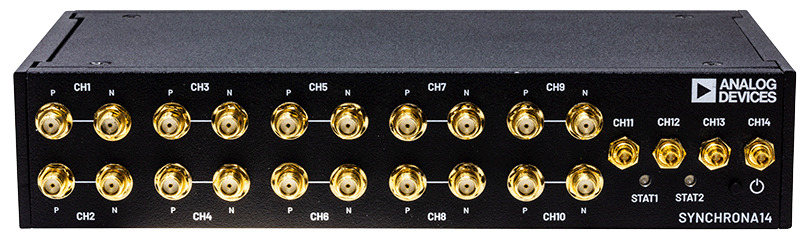

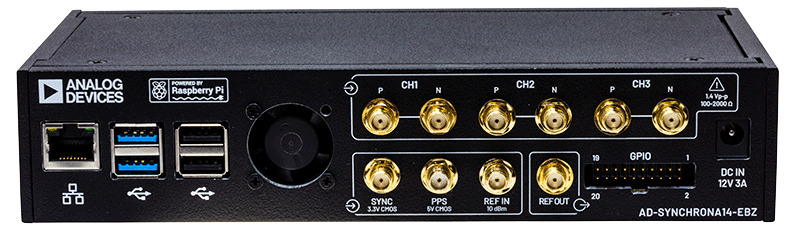

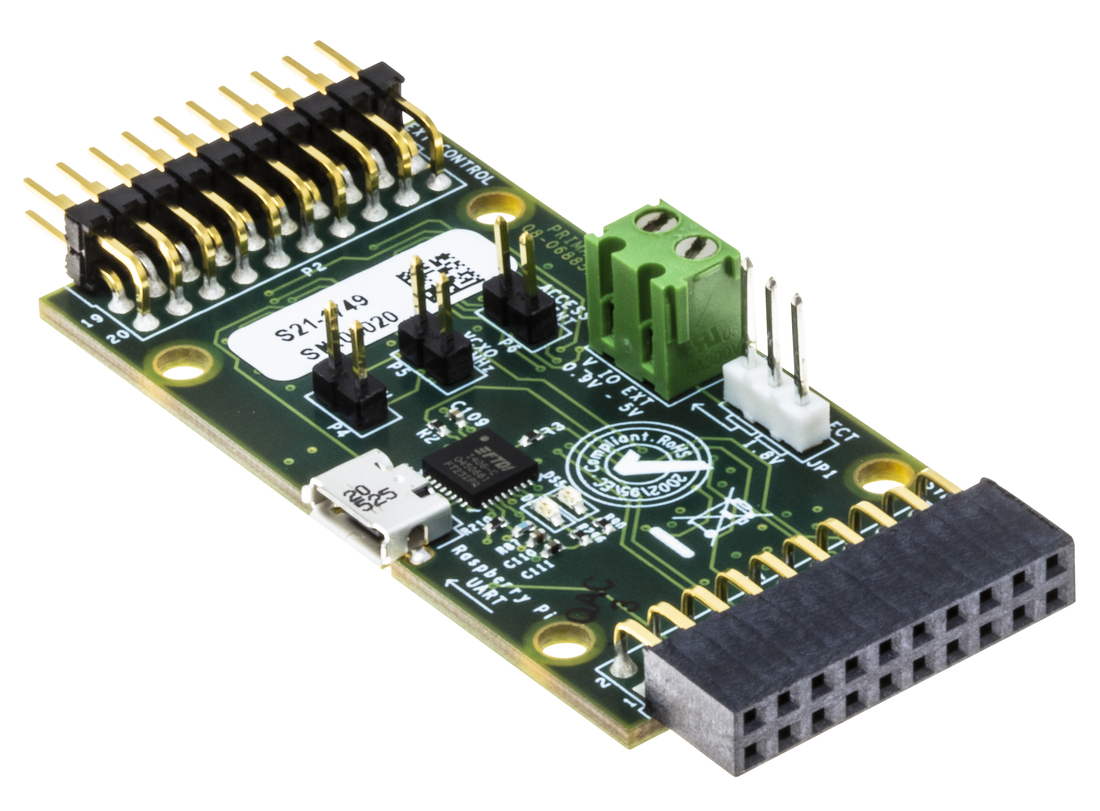

AD-SYNCHRONA14-EBZ

マルチチャンネル・システム・クロッキング・デバイス

zoom

AD-SYNCHRONA14-EBZ

マルチチャンネル・システム・クロッキング・デバイス

マルチチャンネル・システム・クロッキング・デバイス

機能と利点

処理システム

  • Raspberry Pi 4、ARM Cortex-A72、2GBのSDRAM

ユーザ・インターフェース

  • ギガビット・イーサネット
  • 2個のUSB 3.0ポート
  • 2個のUSB 2.0ポート
  • SPIインターフェース
  • GPIO
  • 2個の2色LED
  • オス型ピン・ヘッダ

クロック処理デバイス

  • HMC7044(3.2GHz、14出力の高性能ジッタ・アッテネータ)
  • AD9545(1PPSシンクロナイザおよび適応型クロック変換器)

クロック出力

  • 4個のTWINAX LVPECL ACおよびDC結合出力、100Ωの差動インピーダンス
  • 2個のSMA LVPECL AC結合出力*
  • 4個のSMA CMOS*
  • 4個のSMA LVDS AC結合出力*

*設定可変差動出力、50Ωの差動インピーダンス

クロック入力

  • 3個の差動100Ω SMAクロック入力
  • PPS入力
  • SYNC入力
  • 10MHz入力

内部リファレンス

  • 100MHzおよび122.88MHzの超低位相ノイズVCXO(−165dBc/Hz)
  • 40MHzおよび38.4MHzのTCXO(±1ppm)50MHzのOCXO(+/− 10ppb)
  • 内部リファレンスはソフトウェアによる設定が可能

電源

  • DC 12V、3Aのバレル・ジャック

製品の詳細

AD-SYNCHRONA14-EBZは、周波数および位相が極めて正確に制御されたソース・クロックを必要とするアプリケーションの評価やプロトタイピングに使用するのに最適な、自己完結型のデバイスです。アナログ・デバイセズのAD9545およびHMC7044を中心に設計されており、複雑なシステムでのクロック分配とマルチチャンネル同期が大幅に簡素化できます。ただし、実験室環境で熟練した技術者が使用することを意図したものであり、商用の最終製品は目的としていません。全機能を完備したリファレンス設計として利用でき、エンド・カスタマのアプリケーションの必要性に応じてカスタマイズできます。設計の詳細は無料で入手できます。

AD-SYNCHRONA14-EBZは、1Uの物理的フォーム・ファクタで提供されます。必要なケーブルが既に大半の実験室に備わっており業界で一般的となっている、SMAコネクタとTwinAXインターフェースが用いられています。

内蔵のOCXOを用いることでスタンドアロン動作が可能です。あるいは、独立な3個の高速差動クロック入力、10MHzリファレンス、1個のPPS入力など、外部ソースの選択も可能です。この柔軟性と、内部VCXOの100MHzまたは122.88MHzのどちらかを選択できる機能を合わせることで、対象周波数と必要精度に関しほぼ限りない選択が可能となり、広範なアプリケーション分野に適用できます。

アプリケーション

  • 高精度リファレンス・クロック分配
  • 1つのソースでクロック供給を行うシステム
  • 100MHzまたは122.88MHzから生成するクロック
  • フェーズド・アレイ・システム、RADAR、EW、SATCOMS、SDR
  • ベンチ機器
  • リモート制御動作

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 1

Figure 1. CN0582 Simplified System Block Diagram

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

zoomopens a dialog

CN0582

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

CN0582

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

機能と利点

  • 4チャンネルのアナログ入力
  • 4~20mAのIEPEセンサーに対応
  • 周波数発生器出力
詳細なリファレンス・デザインを表示 external link
