AD5543

製造中

µSOIC-8パッケージの16ビットDAC

データシート (Rev. H)
製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 16ビット分解能
  • DNL：​±1 LSB
  • INL：​±1 LSB
  • 低ノイズ：12nV/√Hz
  • 低消費電力：IDD = 10μA
  • セトリング時間：0.5μs
  • 4象限乗算リファレンス入力
  • フルスケール電流2mA±20%、VREF = 10V
  • 電圧変換を容易にするRFBを内蔵
  • 3線式インターフェース
  • 8ピンMSOPと8ピンSOICの超小型パッケージを採用

AD5543-EPは、防衛および宇宙航空アプリケーション（AQEC）をサポートします。

  • ダウンロード：AD5543-EPデータシート（pdf）
  • ミリタリ温度範囲（−55°C～+125°C）
  • 製造ベースラインにて制御
  • 組み立て／テストは同一工場
  • 製造工場は1箇所に限定
  • 製品変更通知を強化
  • 品質データは要求に応じて入手可能
AD5543
µSOIC-8パッケージの16ビットDAC
AD5543/AD5553 Functional Block Diagram AD5543/AD5553 Pin Configuration AD5543/AD5553 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

ユーザ・ガイド 1

アプリケーション・ノート 5

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

FPGA/HDL 2

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

Precision DAC Error Budget Tool

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5543

AD5543評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • AD5543用フル機能評価用ボード
  • ボード制御とデータ分析用のグラフィック・ユーザ・インターフェース・ソフトウェア
  • EVAL-SDP-CB1Zシステム開発プラットフォーム・ボードへのコネクタ
  • 多種多様な電源オプション

製品詳細

AD5543は、高精度16ビット、ロー・パワー、電流出力の小型D/Aコンバータ（DAC）です。このデバイスは、5V単電源、±10V乗算リファレンスで動作するよう設計されています。与えられた外部リファレンスVREFによって、フルスケール出力電流が決定されます。内部帰還抵抗（RFB）により、外付けオペアンプと組み合わせて、電圧変換用のR-2Rと温度トラッキング機能を簡単に実現できます。

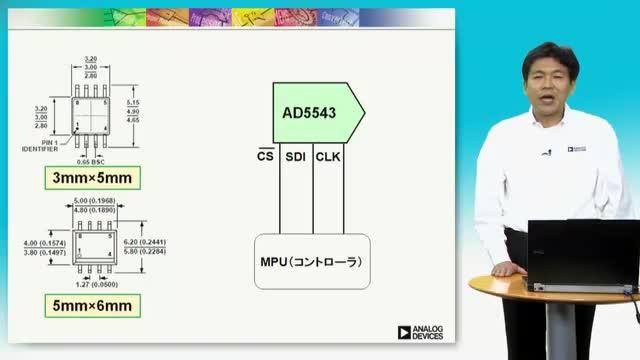

 シリアル・データ・インターフェースにより、シリアル・データ入力（SDI）、クロック（CLK）、チップ・セレクト（CS）を使用して、高速な3線式マイクロコントローラ互換入力を提供します。

AD5543は、8ピンMSOPと8ピンSOICの超小型パッケージ（3mm × 4.7mm）を採用しています。EVAL-AD5543ボードは、アナログ・デバイセズから入手可能なEVAL-SDP-CB1Zシステム開発プラットフォーム（SDP）ボードと併用します。このボードは、評価用ボードとは別に購入が必要です。AD5543とのUSB-to-SPI通信は、このBlackfin®ベースの開発ボードを使えば完成します。このソフトウェアには波形発生器があります。

EVAL-AD5543は、入力の書き込みビット数（14ビット）を変更すれば、AD5553でも使用できます。
EVAL-AD5543
AD5543評価用ボード
EVAL-AD5543SDZANGLE-web EVAL-AD5543SDZBOTTOM-web EVAL-AD5543SDZTOP-web
