LTC6910

SOT-23パッケージのデジタル制御PGA

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.45
特長
  •  3つの利得コード・オプションでの3ビット・デジタル利得制御
  •  レール・トゥ・レール入力範囲
  •  レール・トゥ・レール出力振幅
  •  単一または両電源:合計で2.7V~10.5V(最大)
  •  利得帯域幅積:11MHz
  •  入力ノイズ:最小8nV/√Hz
  •  120dBのシステム・ダイナミックレンジ
  •  入力オフセット電圧:1.5 mV

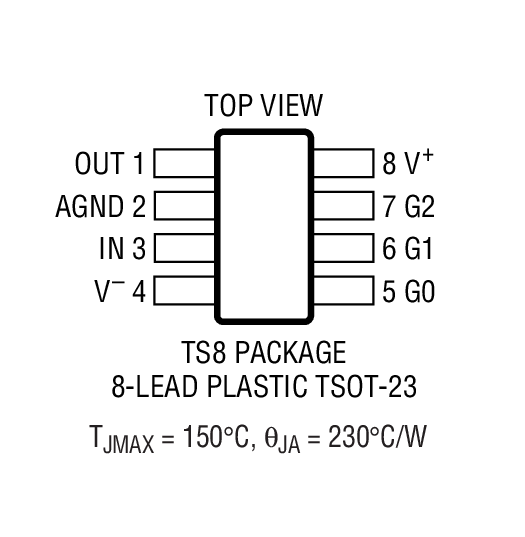

  •  高さの低い(1mm)8ピンSOT-23(ThinSOTTM)パッケージ
製品概要
show more Icon

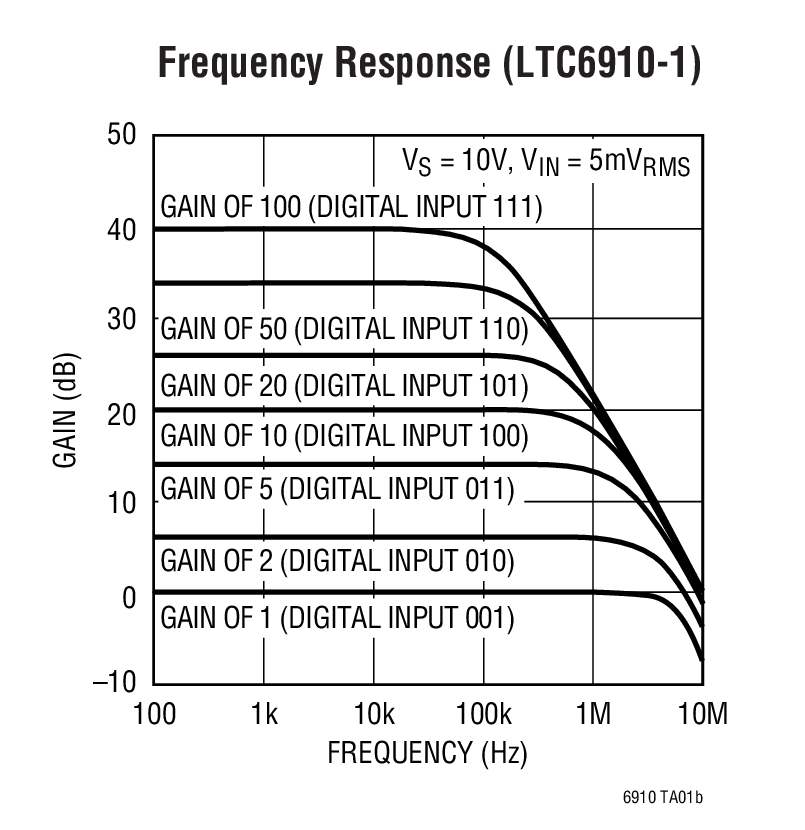

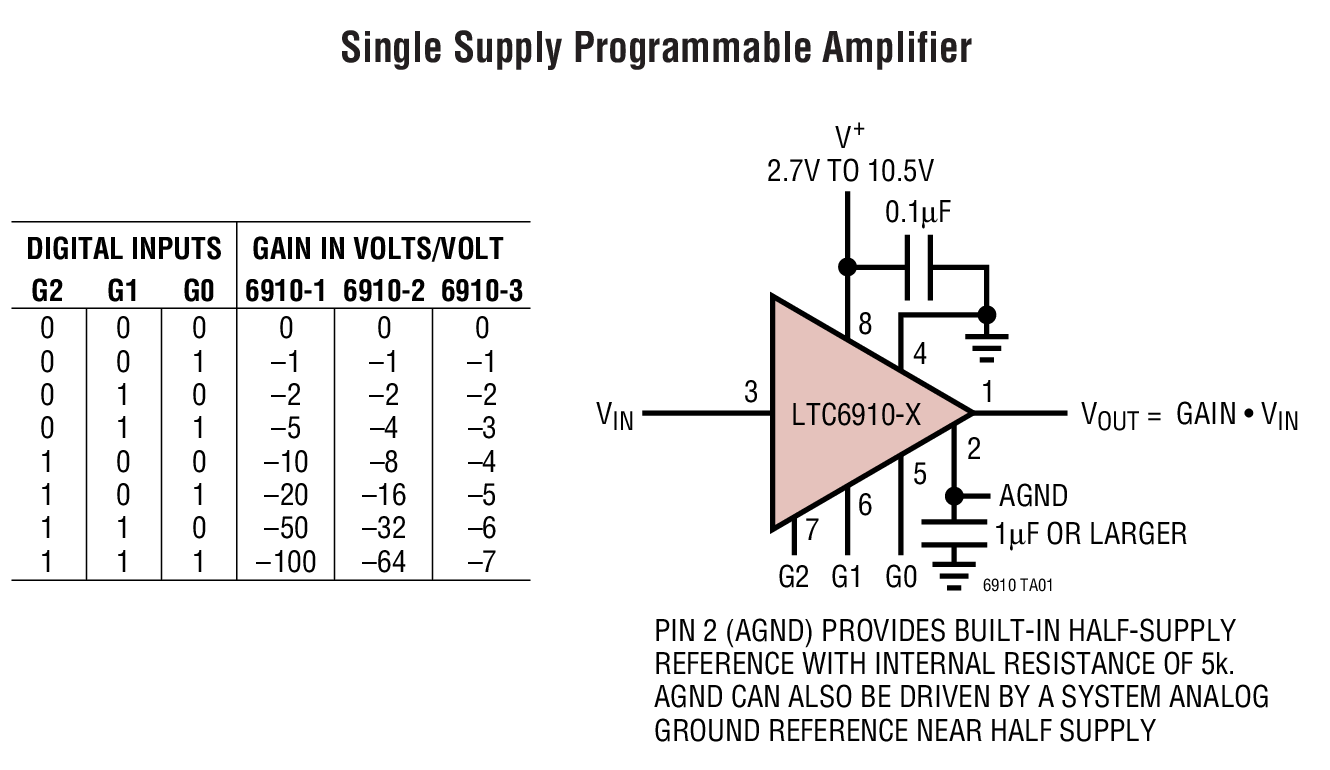

LTC®6910は、わずかなPCボード・スペースに収まる、使いやすい低ノイズ・デジタル制御PGAです。3ビット・デジタル入力を使用して、LTC6910-1は0、1、2、5、10、20、50、100V/V、LTC6910-2は0、1、2、4、8、16、32、64V/V、LTC6910-3は0、1、2、3、4、5、6、7V/Vの利得を選択できます。

LTC6910-Xsはレール・トゥ・レール出力を装備した反転アンプです。ユニティゲインで動作する場合、レール・トゥ・レール入力信号も処理します。AGNDピンで内部生成される1/2電源リファレンスにより、単一電源アプリケーションをサポートできます。 2.7V~10.5Vの単一または両電源で動作し、8ピンSOT-23パッケージで供給されます。


Applications
  •  データ収集システム
  •  ダイナミックな利得変更
  •  自動レンジ調整回路
  •  自動利得制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6910-1CTS8#TRMPBF
  • HTML
  • HTML
LTC6910-1CTS8#TRPBF
  • HTML
  • HTML
LTC6910-1HTS8#TRMPBF
  • HTML
  • HTML
LTC6910-1HTS8#TRPBF
  • HTML
  • HTML
LTC6910-1ITS8#TRMPBF
  • HTML
  • HTML
LTC6910-1ITS8#TRPBF
  • HTML
  • HTML
LTC6910-2CTS8#TRMPBF
  • HTML
  • HTML
LTC6910-2CTS8#TRPBF
  • HTML
  • HTML
LTC6910-2HTS8#TRMPBF
  • HTML
  • HTML
LTC6910-2HTS8#TRPBF
  • HTML
  • HTML
LTC6910-2ITS8#TRMPBF
  • HTML
  • HTML
LTC6910-2ITS8#TRPBF
  • HTML
  • HTML
LTC6910-3CTS8#TRMPBF
  • HTML
  • HTML
LTC6910-3CTS8#TRPBF
  • HTML
  • HTML
LTC6910-3HTS8#TRMPBF
  • HTML
  • HTML
LTC6910-3HTS8#TRPBF
  • HTML
  • HTML
LTC6910-3ITS8#TRMPBF
  • HTML
  • HTML
LTC6910-3ITS8#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

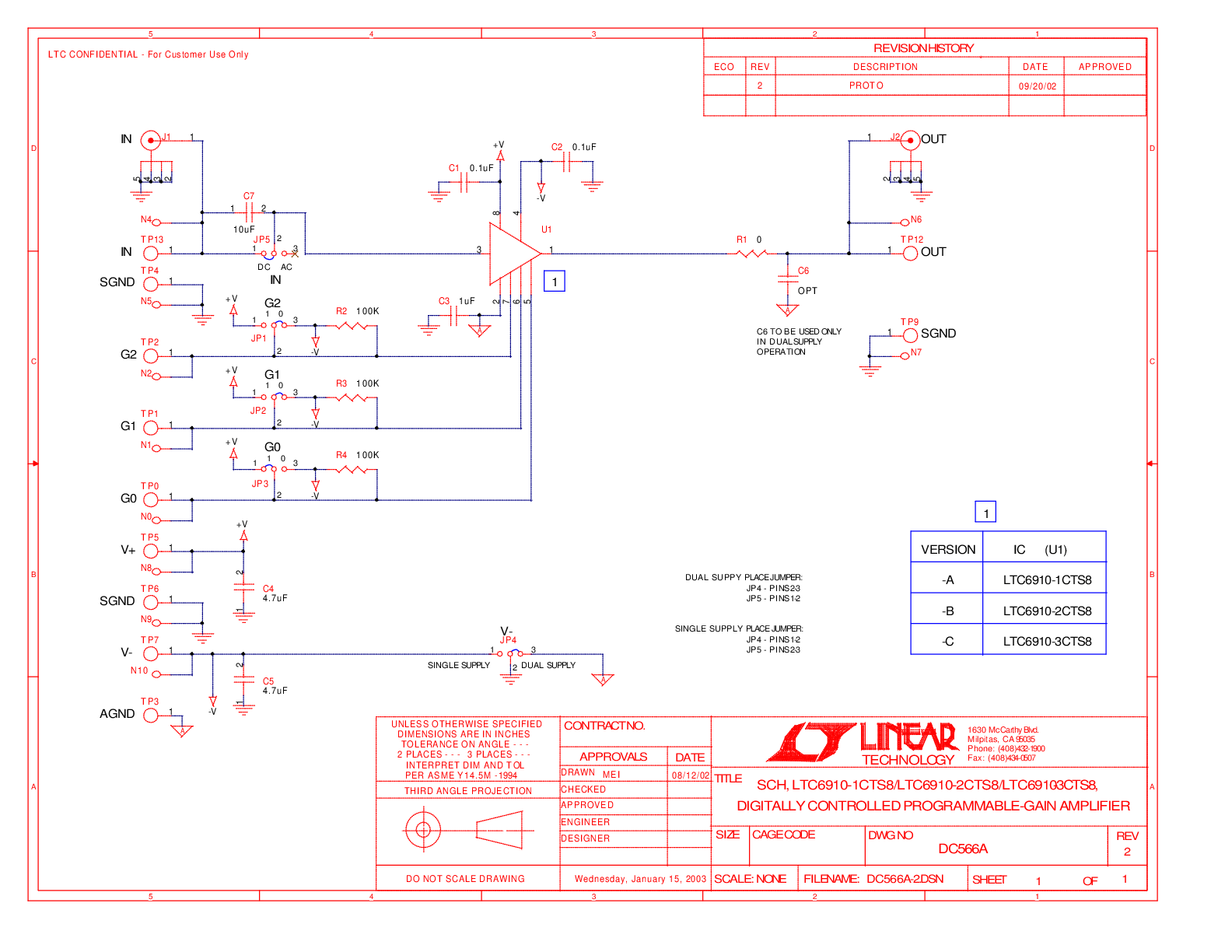

評価用キット 3

reference details image

DC566A-C

LTC6910-3CTS8 | Digitally Controlled Programmable-Gain Amplifier

reference details image

DC566A-B

LTC6910-2CTS8 | Digitally Controlled Programmable-Gain Amplifier

reference details image

DC566A-A

LTC6910-1CTS8 | Digitally Controlled Programmable-Gain Amplifier

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 1

Figure 1. CN0582 Simplified System Block Diagram

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

zoomopens a dialog

CN0582

USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

CN0582

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
USB 3.0 クワッドチャンネル IEPE 振動センサー計測システム

機能と利点

  • 4チャンネルのアナログ入力
  • 4~20mAのIEPEセンサーに対応
  • 周波数発生器出力
詳細なリファレンス・デザインを表示 external link
