ADP7182

リニア・レギュレータ、-28 V / − 200 mA、低ノイズ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.66
特長
  • 低ノイズ: 18μV rms
  • 電源電圧除去比(PSRR): 66dB @ 10kHz @ VOUT = −3V
  • 正側または負側ロジックが可能
  • 2.2μFのセラミック出力コンデンサで安定に動作
  • 入力電圧範囲: −2.7V ~ −28V
  • 最大出力電流: −200mA
  • 低いドロップアウト電圧: −185mV @ −200mA負荷
  • 初期精度: ±1%
  • ライン、負荷、温度についての精度: +2%(max) / −3%(min)
  • 低静止電流: IGND = −650 μA @ −200 mA負荷
  • 低シャットダウン電流: −2 μA
  • 調整可能な出力: −1.22 V ~ −VIN + VDO
  • 電流制限保護と熱過負荷保護
  • 6ピンと8ピンのLFCSPと5ピンTSOT
  • ADIsimPowerツールによるサポート
製品概要
show more Icon

ADP7182は、CMOS、ロー・ドロップアウト(LDO)のリニア・レギュレータで、入力電圧は-2.7V~-28Vで動作し、出力電流は最大-200mAまで供給することができます。この高い入力電圧が可能なLDOは、-27V~-1.2Vのレールで動作する高性能アナログ回路やミックスド・シグナル回路にとって理想的な安定化電源といえます。斬新で独自のアーキテクチャを使用することで、高い電源電圧除去性能、低ノイズを実現し、小型の2.2μFのセラミック出力コンデンサとともに、優れたラインおよび負荷トランジエント応答を達成します。

ADP7182は、固定出力電圧と調整可能バージョンで供給されており、出力電圧は、外付けのフィードバック・デバイダを介して、-1.22V~(-VIN+VDO)Vの範囲が可能です。

次の固定出力電圧が常備品になっています:−5 V(3 mm × 3 mm LFCSP)、−1.8 V、−2.5 V、−3 V、−5 V (TSOT)、−1.2 V、−1.5 V、−2.5 V、−5 V(2.00 mm × 2.00 mm LFCSP)。他の電圧は特注にて入手可能です。

ADP7182の出力ノイズ電圧は18μV rmsで、出力電圧とは無関係となっています。最大限の柔軟性のため、正側または負側ロジック・レベルでインターフェースすることが可能なロジックが使われています。ADP7182は、小型、薄型フットプリント向けの5ピンTSOT、6ピン/8ピンのLFCSPパッケージを採用しています。

アプリケーション
  • ノイズに敏感なアプリケーション向けの安定化電源:
    A/Dコンバータ(ADC)とD/Aコンバータ(DAC)回路、高精度アンプ
  • 通信関連、インフラストラクチャ
  • 医療機器、健康機器
  • 工業用および計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP7182ACPZ-5.0-R7
  • HTML
  • HTML
ADP7182ACPZ-R7
  • HTML
  • HTML
ADP7182ACPZN-1.2R7
  • HTML
  • HTML
ADP7182ACPZN-1.5R7
  • HTML
  • HTML
ADP7182ACPZN-2.5R7
  • HTML
  • HTML
ADP7182ACPZN-5.0R7
  • HTML
  • HTML
ADP7182ACPZN-R7
  • HTML
  • HTML
ADP7182AUJZ-1.8-R7
  • HTML
  • HTML
ADP7182AUJZ-2.5-R7
  • HTML
  • HTML
ADP7182AUJZ-3.0-R7
  • HTML
  • HTML
ADP7182AUJZ-5.0-R7
  • HTML
  • HTML
ADP7182AUJZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 5, 2018

- 16_0235

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

11 9, 2016

- 16_0258

ADP7182 LFCSP_WD Package Outline Drawing Correction

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

8 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP7182ACPZN-1.2R7

製造中

ADP7182ACPZN-1.5R7

製造中

ADP7182ACPZN-2.5R7

製造中

ADP7182ACPZN-5.0R7

製造中

ADP7182ACPZN-R7

製造中

10 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP7182ACPZN-1.2R7

製造中

ADP7182ACPZN-1.5R7

製造中

ADP7182ACPZN-2.5R7

製造中

ADP7182ACPZN-5.0R7

製造中

ADP7182ACPZN-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 5, 2018

- 16_0235

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

11 9, 2016

- 16_0258

arrow down

ADP7182 LFCSP_WD Package Outline Drawing Correction

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

8 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

ADP7182ACPZN-1.2R7

製造中

ADP7182ACPZN-1.5R7

製造中

ADP7182ACPZN-2.5R7

製造中

ADP7182ACPZN-5.0R7

製造中

ADP7182ACPZN-R7

製造中

10 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

ADP7182ACPZN-1.2R7

製造中

ADP7182ACPZN-1.5R7

製造中

ADP7182ACPZN-2.5R7

製造中

ADP7182ACPZN-5.0R7

製造中

ADP7182ACPZN-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

zoom

AD-FMCOMMS11-EBZ

Direct RF to Baseband Transmit Radio

Direct RF to Baseband Transmit Radio

機能と利点

  • TX
    • 16-bit 12GSPS RFDAC
    • JESD204B Interface
      • 8 lanes up to 12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x Interpolation
    • 64-bit NCO at max rate
    • Analog Modes of Operation:
      • Normal Mode: 6GSPS DAC rate
        • Synthesis up to 2.5GHz (1st Nyquist)
      • Mix Mode: 6GSPS DAC rate
        • Synthesis in 2nd & 3rd Nyquist zones
      • 2X Normal Mode: 12GSPS DAC rate
        • Synthesis up to 6GHz (1st Nyquist)
      • Excellent dynamic performance
  • RX
    • 3.2GHz full power bandwidth at 2.5GSPS
      • Noise Density = -149.5dBFs/Hz, ENOB = 9.5 bits
      • SFDR = 77 dBc at 1GHz Ain (2.5Gsps)
      • SFDR = 77dBc at 1.8GHz Ain (2.5Gsps)
    • +/-0.3 LSB DNL, +/-1.0 LSB INL
    • Dual supplies : 1.3V and 2.5V
    • 8 or 6 Lane JESD204B Outputs
    • Programmable clipping threshold for Fast Detect output
    • Two Integrated wide band digital down converters (DDC) per channel
      • 10-bit complex NCO
      • 2 cascaded half band filters (dec/8, dec/16)
    • Timestamp for synchronous processing alignment
      • SYSREF Setup/Hold detector
    • Programmable Interrupt (IRQ) event monitor

製品の詳細

The AD-FMComms11-EBZ board is a system platform board for communication infrastructure applications that demonstrates the Direct to RF (DRF) transmitter and observation receiver architecture. Using high sample rate RFDAC(s) and RFADC(s), a number of components in previous generation transmitters can be eliminated, such as mixers, modulators, IF amplifiers and filters. The objective being to bring the ADC or DAC as close to the antenna as possible, leading to possibly more cost effective and efficient communications solution.

It is composed of multi-GSPS RF ADC and DAC, AD9625 and AD9162 respectively. The transmit path contains a balun, low pass filter, gain block and variable attenuation to produce an output appropriate for a power amplifier module. Along the observation path, the PA output is coupled back into the board through a variable attenuator, a balun and finally the ADC. Clock management is taken care of on board; all the necessary clocks are generated from a reference. Power management is present as well.

reference details image

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

zoom

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

超低歪み信号発生器測定モジュール

機能と利点

  • 超低歪み、高解像度ソース
    • 周波数範囲:DC 、50Hz~40kHz
    • 独自のデジタル・プリディストーション(DPD)アルゴリズム
    • −130dBc THD(1kHz(代表値)の時)
    • 内蔵パターン・メモリを用いた任意波形発生(AWG)
    • 差動(バランス型)出力:最大3.6VRMS
  • 複数の記憶された波形間の高速パターン・スイッチング
  • スモール・フォーム・ファクタ(60mm × 40mm)
  • 低消費電力:1W(自己消費、代表値)
  • SPIインターフェースをテストおよび測定システムに統合

製品の詳細

ADMX1002は、超低歪み、正弦波、高解像度の任意波形発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの採用により、信号の歪みを、高性能のDAC(D/Aコンバータ)やアンプのみが達成できるレベル以下に低減します。その差動出力は、高性能ADC(A/Dコンバータ)、オーディオ・コーデック、その他のオーディオICやシステムのテストで必要になることが多いコモンモード・レベルに合わせて設定できます。容易に導入可能なSPIインターフェースとスモール・フォーム・ファクタにより、ADMX1002は、テスト・システムへの組み込みが容易にでき、測定や特性評価用の作業台でも簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスジューサのテスト
  • 周波数応答およびネットワークの解析
  • ATE(自動試験装置)
reference details image

SCP-ADP7182-EVALZ

ADP7182シグナル・チェーン評価用ボード | 200mA低ノイズ負電圧LDO

zoom

SCP-ADP7182-EVALZ

ADP7182シグナル・チェーン評価用ボード | 200mA低ノイズ負電圧LDO

ADP7182シグナル・チェーン評価用ボード | 200mA低ノイズ負電圧LDO

製品の詳細

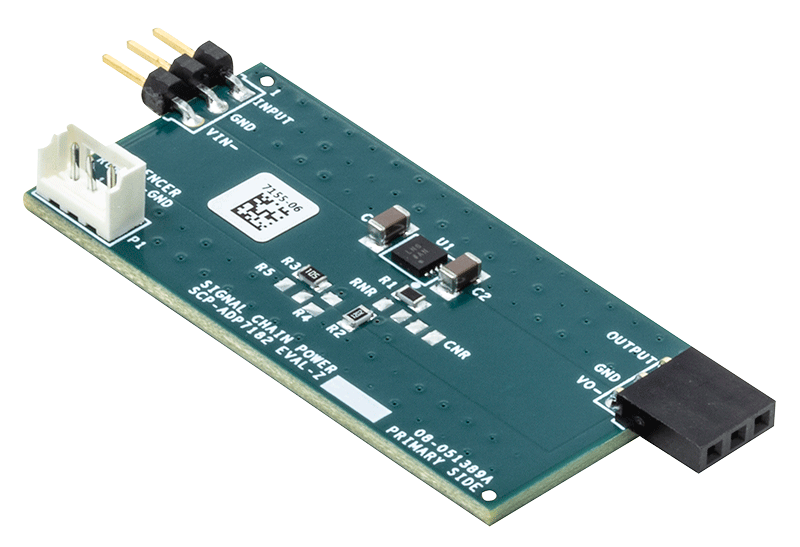

デモ回路SCP-ADP7182-EVALZは、ノイズの影響を受けやすい回路で低ノイズ動作を実現するよう設計された、–28V、–200mAの低ドロップアウト(LDO)レギュレータです。幅広い出力範囲に合わせて簡単に設定可能で、高いPSRRによって極めて低ノイズでの動作を提供できます。

シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。

デモ・マニュアルには、ADP7182の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、ADP7182のデータシートを参照してください。

reference details image

EVAL-ADP7182

ADP7182 Evaluation Board

zoom

EVAL-ADP7182

ADP7182 Evaluation Board

製品の詳細

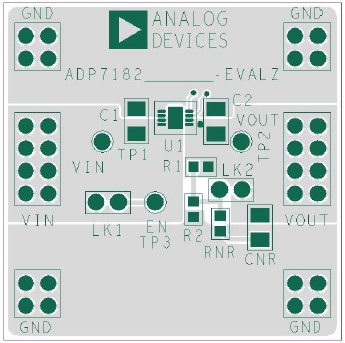

The ADP7182 evaluation board is used to demonstrate the functionality of the ADP7182 series of linear regulators.
