AD7172-2: 真のレール to レール・バッファ内蔵 24 ビット、31.25k SPS、Σ-Δ ADC (Rev. A)10/1/2014PDF1 M
製品概要
機能と利点
- 高速で柔軟な出力レート：1.25SPS～31.25kSPS
- チャンネル・スキャン・データ・レート：6.21kSPS/チャンネル（セトリング時間161μs）
- 性能仕様
- ノイズ・フリー・ビット数：17.2ビット＠31.25kSPS
- ノイズ・フリー・ビット数：24ビット＠5SPS
- INL：FSRの±2ppm
- 50Hzと60Hzの除去比：85dB＠50msセトリング
- 入力チャンネルがユーザー設定可能
- 2チャンネルフル差動または4チャンネルシングル・エンド
- クロスポイント・マルチプレクサ
- 2.5Vリファレンスを内蔵（ドリフト±2ppm/℃）
- 真のレールtoレールのアナログ入力バッファとリファレンス入力バッファ
- 内部又は外部クロック
- 詳細については、データシートを参照してください
製品概要
AD7172-2は高機能、低ノイズ、低消費電流のマルチプレクス型Σ-Δ A/Dコンバータ（ADC）で、入力は2/4チャンネル（完全差動／シングル・エンド）となっており、低周波数帯域入力信号を対象としています。データが完全に安定する最大チャンネル・スキャン・データ・レートは6.21kSPS（161μs）です。出力データ・レートは1.25SPS～31.25kSPSの範囲です。
AD7172-2は主に必要なアナログ／デジタル信号処理回路を内蔵しており、ユーザーは使用する各アナログ入力チャンネルの個別の構成をSPI経由で設定することができます。アナログ入力と外部リファレンス入力に内蔵されている真のレールtoレール・バッファにより高インピーダンス入力の駆動が容易です。又、高精度2.5V、低ドリフト（2ppm/°C）バンド・ギャップ・リファレンス（出力バッファ付き）を内蔵し、組込み機能が追加されているので、外付け部品数が削減されます。
デジタル・フィルタにより27.27SPSの出力データ・レートで50Hzおよび60Hzの同時除去が可能です。ユーザーはアプリケーションの中の各チャンネルの要求に応じて、それぞれ異なるフィルタ・オプションを切り替えることができます。さらにデジタル処理機能にはチャンネルごとに調整可能なオフセット調整レジスタ、ゲイン調整用レジスタがあります。汎用入出力（GPIO）経由で外部マルチプレクサをADC変換のタイミングに同期して制御することができます。
規定の動作温度範囲は－40℃～＋105℃です。AD7172-2は24ピンTSSOPパッケージを採用しています。
アプリケーション- プロセス・コントロール：PLC/DCSモジュール
- 温度計測および圧力計測
- 医療および科学技術のマルチチャンネル計測
- クロマトグラフィ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

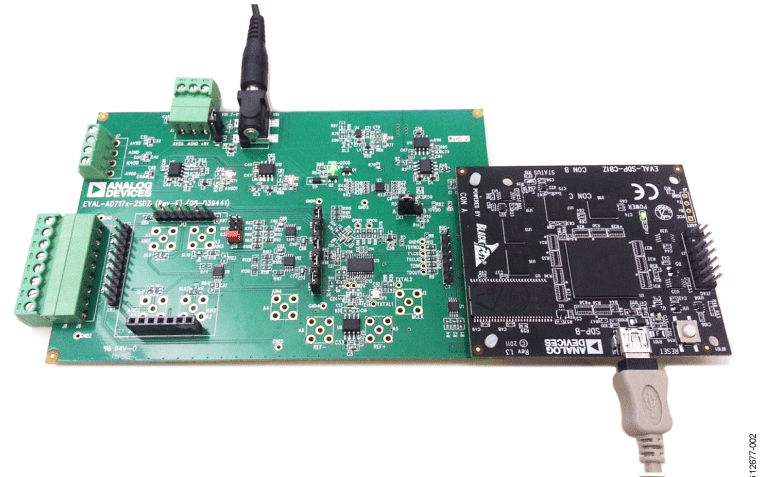

評価キット (1)
参考資料
-
The Data Conversion Handbook, 20051/2/2005
-
MT-023: ADC Architectures IV: Sigma-Delta ADC Advanced Concepts and Applications2/14/2015PDF936 kB
-
MT-022: ADC Architectures III: Sigma-Delta ADC Basics2/14/2015PDF289 kB
-
AD717x Family2/25/2016
-
CN0407: 超高感度フェムトアンペア計測プラットフォーム (Rev. A)4/24/2017PDF1 M
-
CN0292: 工業用レベル信号用の堅牢な完全絶縁型4チャンネル多重化データ・アクイジション・システム10/9/2015PDF500 K
-
CN0364: HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 (Rev. 0)10/9/2015PDF266 K
-
電位計グレードのアンプによる測定精度の改善10/15/2018 -
電位計用のオペアンプ「ADA4530-1」、fAレベルの電流測定に最適10/15/2018 -
「Virtual Eval」のチュートリアル10/15/2018 -
高精度シグマ・デルタ（ΣΔ）ADC が内蔵するデジタル・フィルタの活用法10/15/2018
-
計測エンジニアリングにおけるアナログ・デバイセズの挑戦、単体 IC からSiP/モジュール製品へ4/6/2018 アナログ・ダイアログ
-
電磁式流量計の設計―― 検討すべき事柄とソリューション6/1/2016 アナログ・ダイアログ
-
ΣΔ ADCのトポロジに関わる基本原理：パート22/1/2016
-
HART との互換性を容易にするフレキシブルな帯域幅の 4 MA ～ 20 MA 電流入力4/1/2015
ソフトウェア & システム
デバイス・ドライバ
Mbed サポート
EVAL-AD717x-AD411x-IIO Code
IIO firmware for the AD717x and AD411x family of devices.
WIKI
AD717x/411x Mbed IIO Application
This page gives an overview of using the ARM “Mbed” platform supported firmware example with Analog Devices AD717x/AD411x Evaluation boards and SDP-K1 controller board.
WIKI
Learn how to get started with Mbed
Mbed is an open source, development environment for ARM microcontrollers.
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）

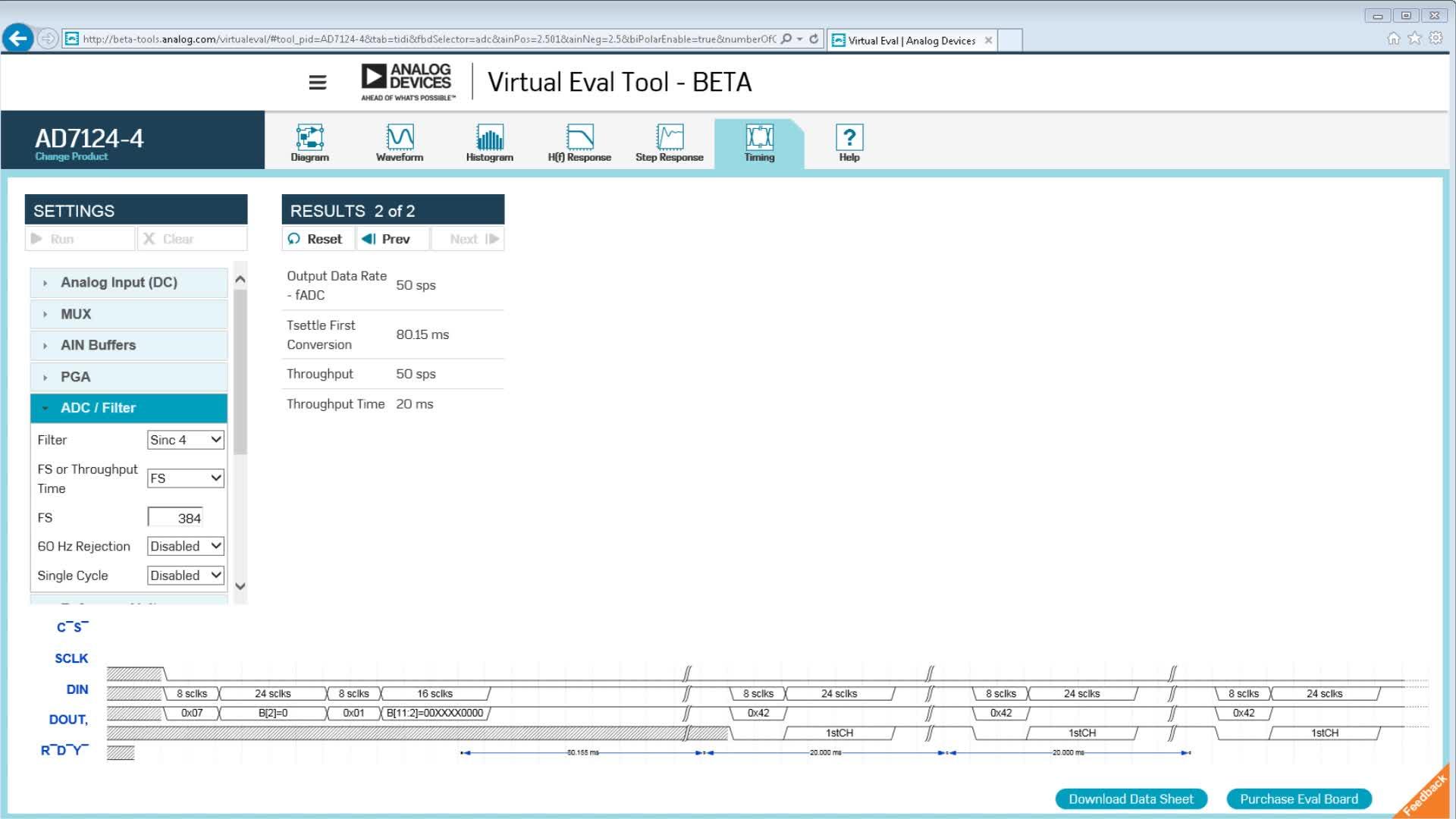

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
