AD7173-8

A/Dコンバータ、24ビット、8/16チャンネル、ΣΔ型、31.25 kSPS、高集積IC、低消費電力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$9.36
特長
  • 低消費電力、8/16チャンネル、高集積、マルチプレクスA/Dコンバータ(ADC)
  • 集積している回路:
    • 高精度アナログ入力用バッファとリファレンス入力バッファ
    • 2.5 V高精度リファレンス(3.5 ppm/℃)
    • クロスポイント・マルチプレクサ(システム診断が可能)
    • 8チャンネルの完全差動または16チャンネルのシングルエンド入力
    • クロック用発振器
    • 自動外部マルチプレクサ制御機能を持つGPIOとGPOピン
  • 高速かつ柔軟な出力レート:1.25 SPS~31.25 kSPS
  • チャンネル・スキャン・データレート:6.21 kSPS/チャンネル(161 μs 設定)
  • 性能仕様:
    • ノイズ・フリー・ビット:17.5ビット@31.25 kSPS
    • ノイズ・フリー・ビット:24ビット@1.25 SPS
    • INL:±3 ppm/FSR
  • 50 msセトリングで50 Hz信号と60 Hz信号の同時除去:85dB
  • 電源は3.3V又は5Vのいずれかで動作可能
    • 単電源
    • AVDD1は3.3V又は5V、AVDD2は2Vから5V、IOVDDは2Vから5V
    • オプションで分離電源可能
    • AVDD1とAVSSを±2.5 V、又は± 1.65V
  • 消費電流:1.4 mA
  • 3/4線シリアル・デジタル・インターフェース(SCLKはシュミット・トリガ)
    • CRCエラー・チェック
    • SPI、QSPI、MICROWIRE、DSPと互換
  • パッケージ:40ピン6 mm × 6 mmのLFCSPパッケージ
  • 温度範囲:-40℃~+105°


製品概要
show more Icon

AD7173-8は、高速セトリング、高精度、低消費電力、8/16チャンネルのマルチプレクスされたA/Dコンバータ(ADC)で、入力バッファを集積した低い帯域幅の入力信号用です。

高精度、2.5 V、低ドリフト(3.5 ppm/℃)のバンドギャップ・リファレンスと発振器が内蔵されています。

出力データ・レートに関する構成、デジタル・フィルタのモード、オフセット/ゲインの誤差補正、リファレンスの選択、バッファ回路のイネーブルおよびその他の8種が柔軟に設定されます。

Sinc5+sinc1フィルタは、チャンネル・スキャン・レートを最大化し、sinc3フィルタは、分解能を最大化して、除去特性を最大化するため4種の選択可能なオプションで50 Hz/60 Hzの除去特性を強化します。

CRC、レジスタ-チェックサム、温度センサー、クロスポイント・マルチプレクサ、バーンアウト電流、およびGPIO/GPOを含む診断機能が集積されています。

アプリケーション

  • プロセス・コントロール:PLC/DCSモジュール
    電圧、電流、温度および圧力の計測
    フローメータ
  • 医療および科学関連のマルチ・チャンネル計測機器
  • 地震用計測機器
  • 化学解析用計測機器:クロマトグラフィ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$9.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD70/091Z-0-RL
  • HTML
  • HTML
AD7173-8BCPZ
  • HTML
  • HTML
AD7173-8BCPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 14_0135

Assembly and Test Transfer of AD7173-8, AD7175-8 in 6x6 mm and ADP5051, ADP5053 in 7x7 mm LFCSP to StatsChipPac China

2 25, 2014

- 14_0007

AD7173-8 Data Sheet Update

AD7173-8BCPZ

製造中

AD7173-8BCPZ-RL

製造中

11 12, 2013

- 13_0232

Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 14_0135

arrow down

Assembly and Test Transfer of AD7173-8, AD7175-8 in 6x6 mm and ADP5051, ADP5053 in 7x7 mm LFCSP to StatsChipPac China

2 25, 2014

- 14_0007

arrow down

AD7173-8 Data Sheet Update

AD7173-8BCPZ

製造中

AD7173-8BCPZ-RL

製造中

11 12, 2013

- 13_0232

arrow down

Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

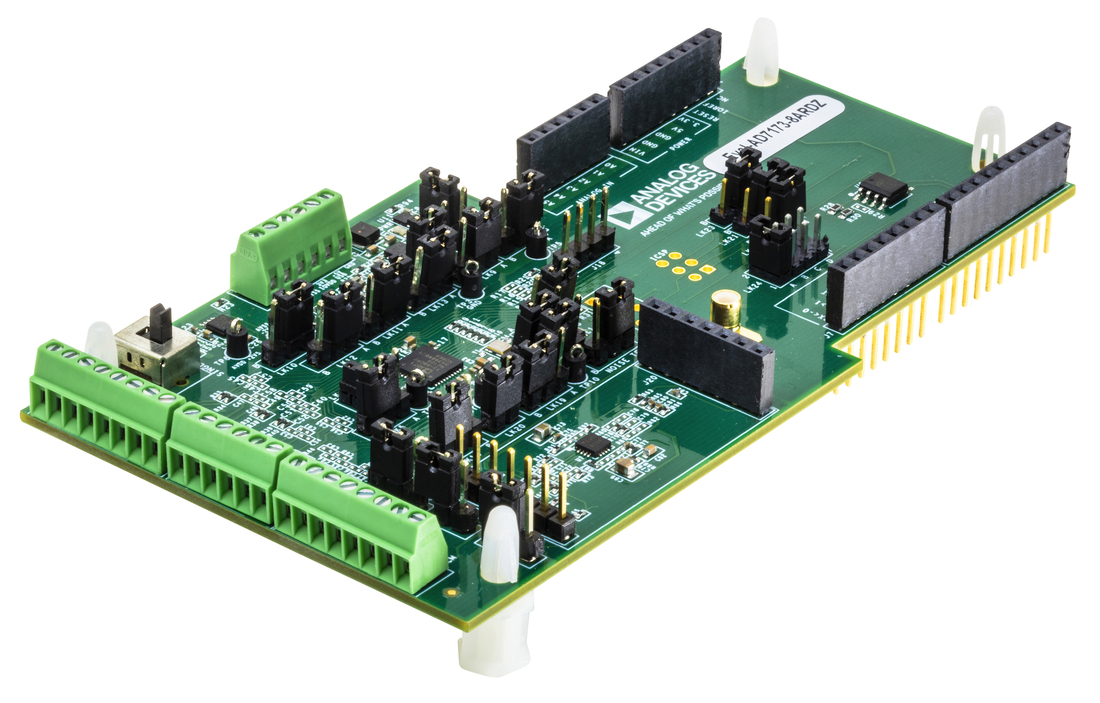

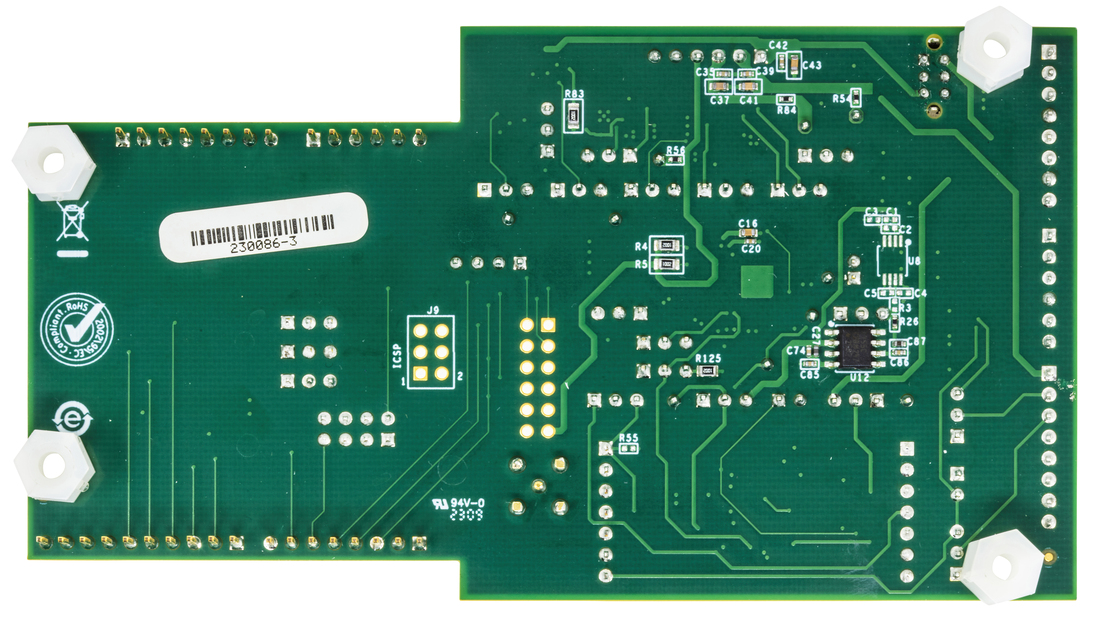

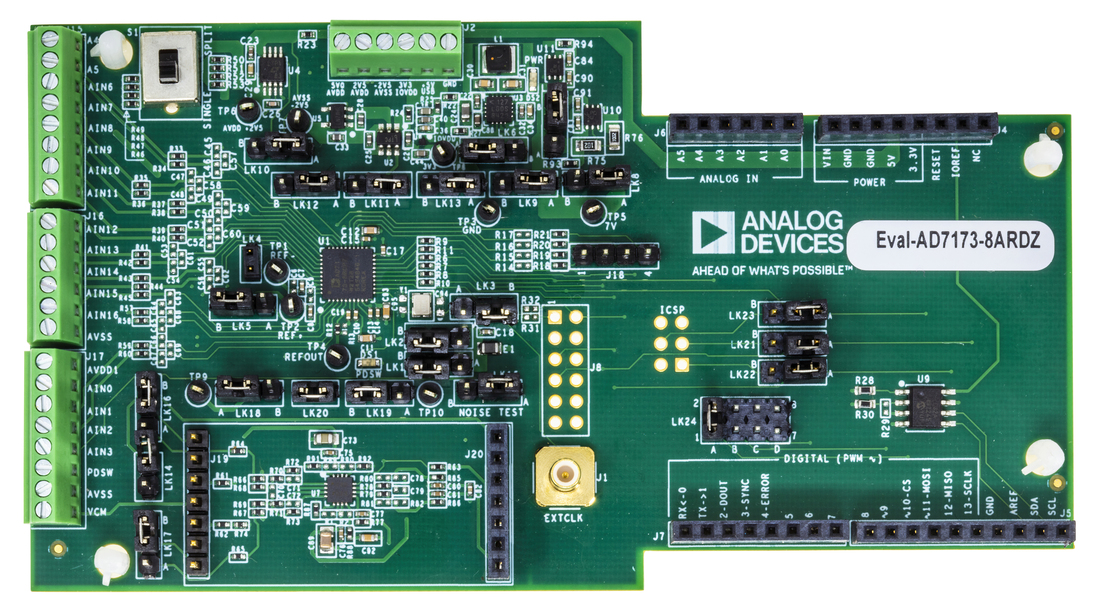

評価用キット

評価用キット 1

reference details image

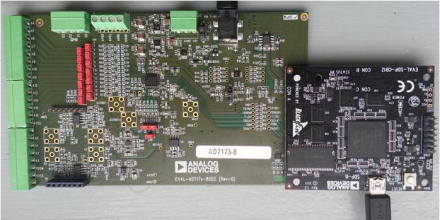

EVAL-AD7173-8SDZ

AD7173-8SDZ Evaluation Board

zoom

EVAL-AD7173-8SDZ

AD7173-8SDZ Evaluation Board

AD7173-8SDZ Evaluation Board

機能と利点

  • Full featured evaluation board for the AD7173-8
  • PC control in conjunction with the SDP (see EVAL-SDP-CB1Z from Analog Devices, Inc. for additional information)
  • PC software for control and data analysis (time domain)
  • Standalone capability

製品の詳細

The EVAL-AD7173-8SDZ is a fully featured evaluation kit for the AD7173-8. This board operates in stand alone mode or in conjunction with the System Development Platform, EVAL-SDP-CB1Z . When operated with the System Development Platform software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the System Development Platform . When operated in standalone mode the ADZS-BRKOUT-EX3 break out board is recommended for access to various control pins. The SDP Controller board is a separate list item in the ordering guide below (EVAL-SDP-CB1Z). If you have not previously purchased an SDP Controller board, please do so to ensure a full evaluation setup.

ツールおよびシミュレーション

ツールおよびシミュレーション 4

リファレンス・デザイン

リファレンス・デザイン 1

PLC/DCS Quad Channel Voltage and Current Input Front End

HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0364

HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0364

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • クワッド・チャンネル電圧および電流入力
  • 完全絶縁型
  • HART準拠
詳細なリファレンス・デザインを表示 external link
