ADA4528-2

オペアンプ、デュアル、ゼロ・ドリフト、超低ノイズ、レールtoレールの入力 / 出力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.87
特長
  • 低オフセット電圧:2.5μV(max)
  • 低オフセット電圧ドリフト:0.015μV/℃(max)
  • 低ノイズ:
    • 5.6nV/√Hz@f=1kHz、AV=+100
    • 97nV p-p@f=0.1Hz~10Hz、AV=+100
  • オープン・ループ電圧ゲイン:130dB(min)
  • CMRR:135dB(min)
  • PSRR:130dB(min)
  • ユニティ・ゲインクロスオーバー: 4MHz
  • ゲイン帯域幅積:3MHz @AV = +100
  • -3dB閉ループ帯域幅: 6.2MHz
  • 詳細はデータシートを参照してください
ADA4528-2は防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • ADA4528-2-EPのデータシート(英語pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:−55°C ~+125°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号:V62/16615
製品概要
show more Icon

ADA4528-1/ADA4528-2は、レールtoレールの入力および出力振幅を持つ、超低ノイズ、ゼロ・ドリフトのオペアンプです。2.5μVのオフセット電圧、0.015μV/℃のオフセット電圧ドリフトおよび97nV p-p typのノイズ(0.1Hz~10Hz@AV=+100)を備えているため、ADA4528-1/ADA4528-2は誤差源を許容できないようなアプリケーションにとっては最適なアンプです。

ADA4528-1/ADA4528-2は、2.2V~5.5Vの広い動作電源電圧範囲、高いゲインおよび優れたCMRRおよびPSRR仕様を備えているため、位置センサーや圧力センサー、ストレイン・ゲージおよび医療機器などの低レベル信号の高精度増幅にとって、理想的なデバイスといえます。

ADA4528-1/ADA4528-2は、拡張工業温度範囲-40℃~+125℃にわたって仕様規定されています。ADA4528-1/ADA4528-2は、8ピンMSOPと8ピンLFCSPパッケージを採用しています。

ADA4528-1/ADA4528-2のより詳細な情報については、アプリケーション・ノートAN-1114「5.6nV/√HZ電圧ノイズ密度を持った最小ノイズのゼロドリフトアンプ」を参照してください。

アプリケーション

  • 熱電対 / サーモパイル
  • ロード・セルとブリッジ・トランスジューサ
  • 高精度計測機器
  • 電子式スケール
  • 医療用計測機器
  • ハンドヘルド・テスト装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.87

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4528-2ACPZ-R7
  • HTML
  • HTML
ADA4528-2ACPZ-RL
  • HTML
  • HTML
ADA4528-2ARMZ
  • HTML
  • HTML
ADA4528-2ARMZ-R7
  • HTML
  • HTML
ADA4528-2ARMZ-RL
  • HTML
  • HTML
ADA4528-2TCPZ-EP
  • HTML
  • HTML
ADA4528-2TCPZ-EPR7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

EVAL-OPAMP-2評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ(デュアル8ピンLFCSP)CP-8
  • EVAL-PRAOPAMP-2RMZ(デュアル8ピンMSOP)RM-8
  • EVAL-PRAOPAMP-2RZ(デュアル8ピンSOIC)R-8

reference details image

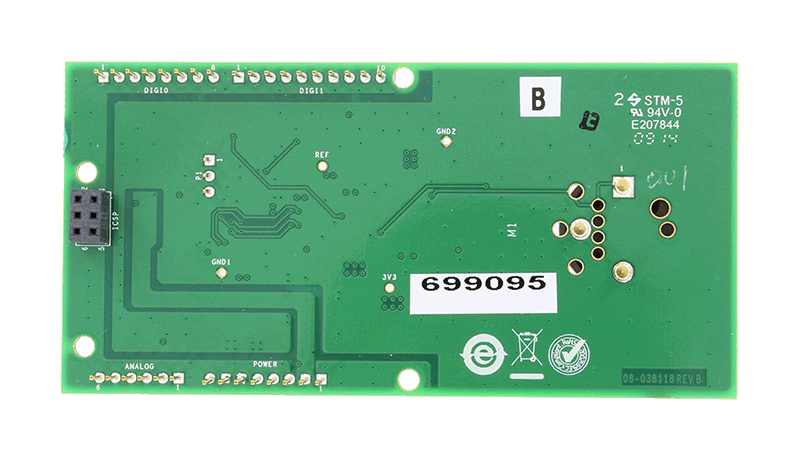

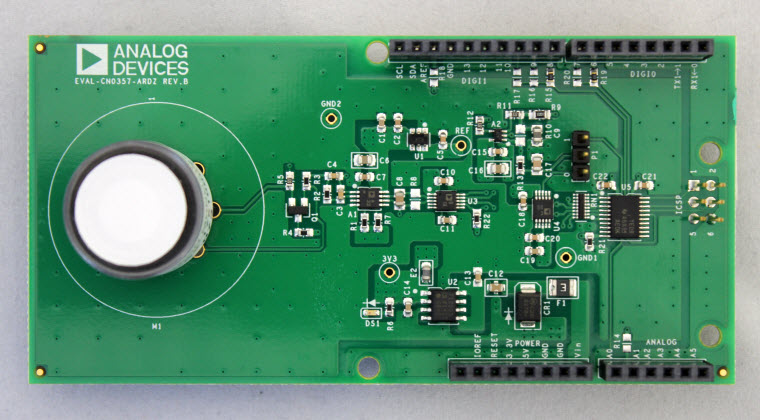

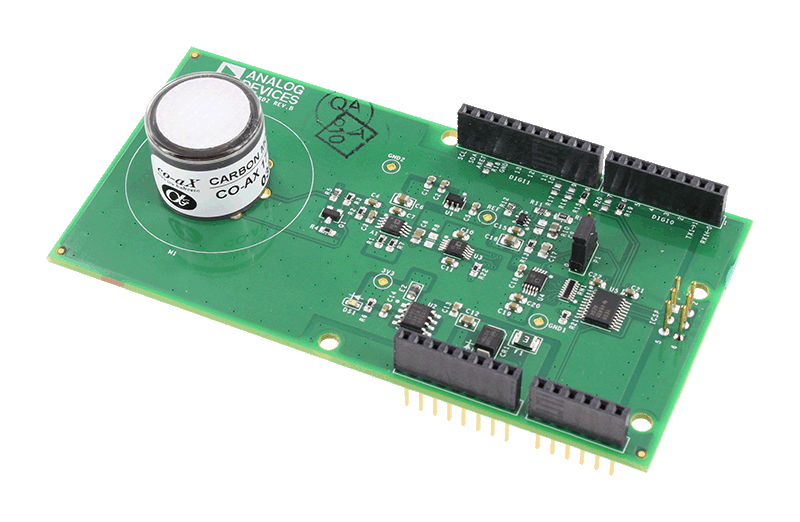

EVAL-CN0357-ARDZ

Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)

zoom

EVAL-CN0357-ARDZ

Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)

Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)

機能と利点

  • Form Factor Compatible with Arduino
  • Programmable for multiple other gases
  • Resolution down to 1ppm
  • Low power, single supply operation

製品の詳細

CN0357 single-supply, low noise, portable gas detector circuit using an electrochemical sensor. The Alphasense CO-AX carbon monoxide sensor is used in this example. Electrochemical sensors offer several advantages for instruments that detect or measure the concentration of many toxic gases. Most sensors are gas specific and have usable resolutions under one part per million (ppm) of gas concentration.
ツールおよびシミュレーション

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 3

Low Noise Gas Detector Circuit

ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0357

ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0357

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 電気化学センサー
  • 低消費電力
  • 単電源
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1253 kB

Dual Gas Sensor Simplified Schematic

温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

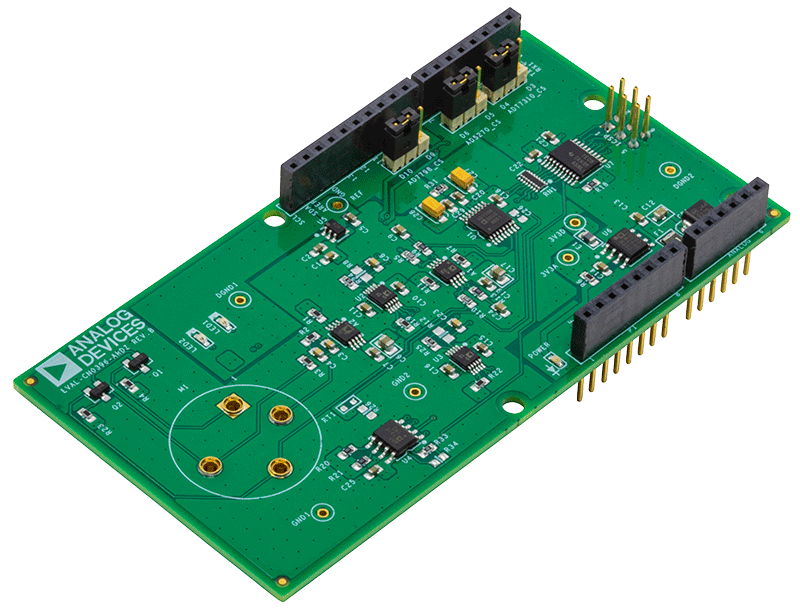

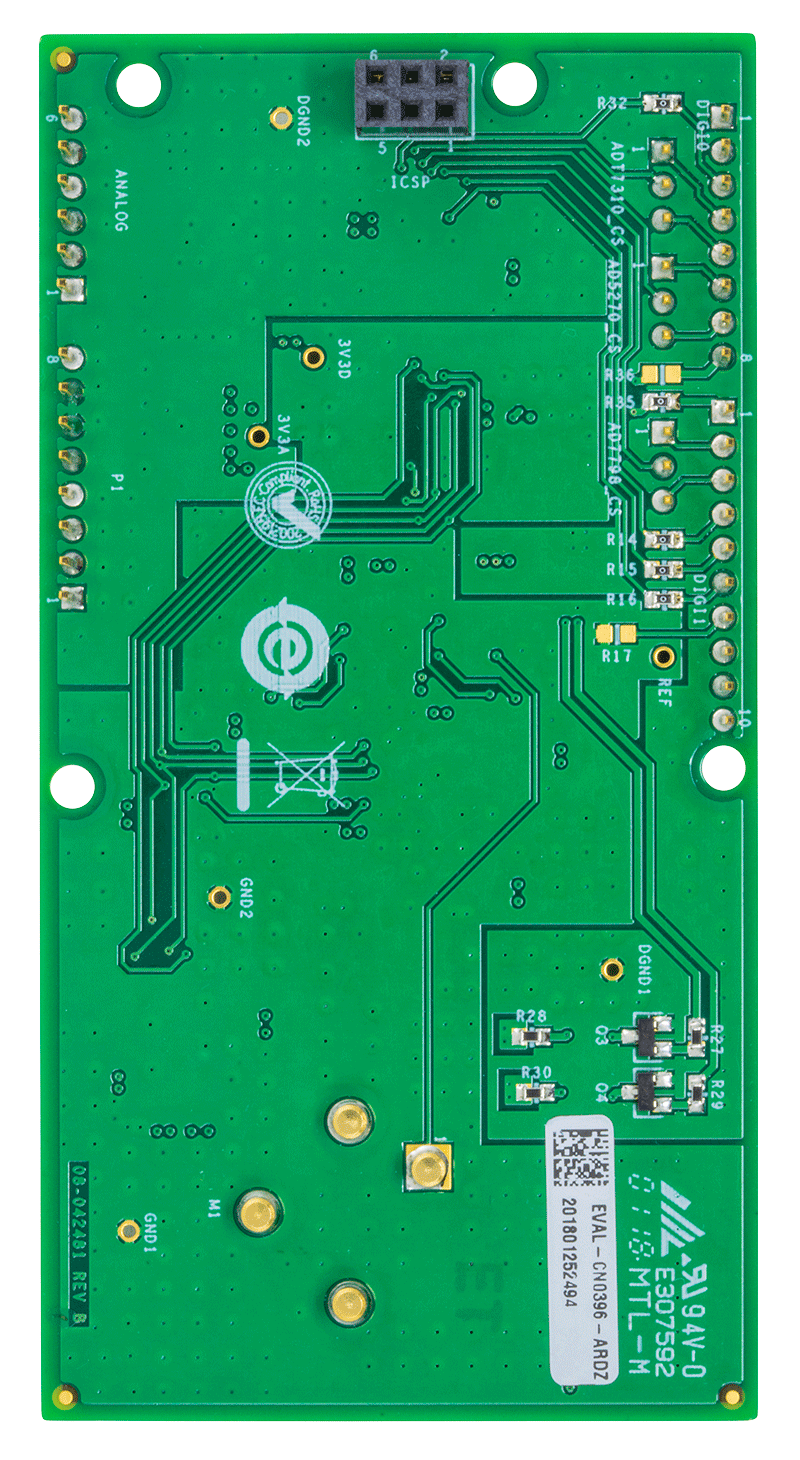

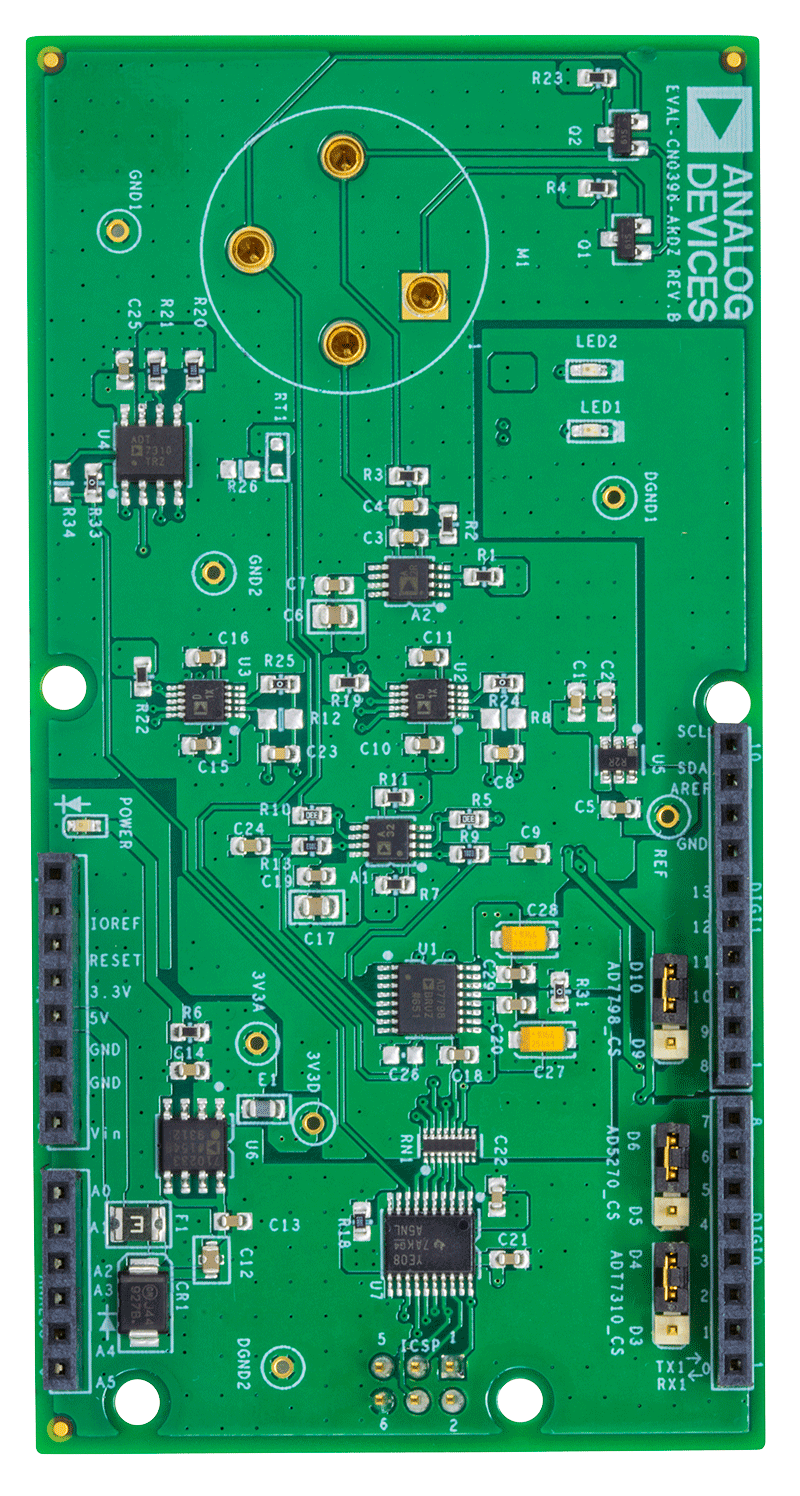

CN0396

温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0396

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • デュアル・ガス・センサー
  • 温度補償機能付き
  • 16 ビット デジタル処理
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.72 M

Figure 1. High Performance Conductivity Measurement System

Fully Automatic High Performance Conductivity Measurement System

zoomopens a dialog

CN0359

Fully Automatic High Performance Conductivity Measurement System

CN0359

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Fully Automatic High Performance Conductivity Measurement System

機能と利点

  • Conductivity Range of 0.1 μS to 10 S
  • Automatic Measurement Ranging
  • 2- or 4-wire Conductivity Probe Compatible
  • External Temperature Compensation
  • Standalone Operation and Control
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

6.65 M
