特長
- シングル・チャンネル、1024/256ポジションの分解能
- 公称抵抗値：20kΩ、50kΩ、100kΩ、
- 公称抵抗値許容誤差：±1%（max）
- 50回プログラム可能な（50-T）ワイパー用メモリ
- レオスタットモードでの温度係数：5ppm/℃
- 単電源動作：2.7V～5.5V
- 両電源動作：±2.5V～±2.75V
- SPI互換インターフェース
- ワイパー設定値のリードバック機能
- パワーオン時は50-TPメモリの値でリフレッシュ
- 薄型LFCSPパッケージ（10ピン、3mm×3mm×0.8mm）
- 10ピン小型MSOPパッケージ（3mm×4.9mm×1.1mm）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5270/AD5271は、エンドtoエンドの抵抗誤差が1%以下を実現しており、50回プログラムできる（TP-50）メモリを提供します。
業界先端の低い抵抗誤差を保証しますので、オープン・ループ・アプリケーションだけではなく、高精度キャリブレーションやマッチングを必要とするようなアプリケーションを簡素化することができます。
AD5270/AD5271のワイパーの設定は、SPIデジタル・インターフェースを介して制御できます。50-TPメモリに抵抗値をプログラムするまでには調整回数の制限はありません。AD5270/AD5271は他の外部電源は必要とせずに、フューズを切断でき、永久プログラミングのためには50回書き換える機会があります。50-TPの実行期間、永久切断フューズのコマンドは、抵抗値の位置を固定します。（機械式トリーマーをエポキシ剤で固定するように）
AD5270/AD5271は、3mm×3mmの10ピンLFCSPパッケージと小型10ピンMSOPパッケージを採用しています。これらの製品は、工業用拡張温度範囲－40℃～＋125℃での動作に関して保証されています。
アプリケーション
- 機械的ポテンショメータの置き換え
- 計測機器：ゲインとオフセットの調整
- プログラマブルな電圧-電流変換
- プログラマブル・フィルタ、遅延、時定数
- プログラマブル電源
- センサーのキャリブレーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5270
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
アプリケーション・ノート
2
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 2
よく聞かれる質問 1
製品選択ガイド 1
デバイス・ドライバ 2
リファレンス設計 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5270BCPZ-100-RL7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| AD5270BCPZ-20-RL7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| AD5270BRMZ-100 |
10-Lead MSOP
|
|
|
| AD5270BRMZ-100-RL7 |
10-Lead MSOP
|
|
|
| AD5270BRMZ-20 |
10-Lead MSOP
|
|
|
| AD5270BRMZ-20-RL7 |
10-Lead MSOP
|
|
|
| AD5270BRMZ-50 |
10-Lead MSOP
|
|
|
| AD5270BRMZ-50-RL7 |
10-Lead MSOP
|
|
- AD5270BCPZ-100-RL7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BCPZ-20-RL7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BRMZ-100
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BRMZ-100-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BRMZ-20
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BRMZ-20-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BRMZ-50
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5270BRMZ-50-RL7
- ピン／パッケージ図
-
10-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 14, 2010
- 10_0354
AD5270 AD5271 Data Sheet Correction to prevent SDO pin malfunction.
AD5270BCPZ-100-RL7
製造中
AD5270BCPZ-20-RL7
製造中
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
3 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
10 30, 2017
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 14, 2010
- 10_0354
AD5270 AD5271 Data Sheet Correction to prevent SDO pin malfunction.
AD5270BCPZ-100-RL7
製造中
AD5270BCPZ-20-RL7
製造中
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
3 22, 2021
- 21_0001
Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
10 30, 2017
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD5270BRMZ-100
製造中
AD5270BRMZ-100-RL7
製造中
AD5270BRMZ-20
製造中
AD5270BRMZ-20-RL7
製造中
AD5270BRMZ-50
製造中
AD5270BRMZ-50-RL7
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 2

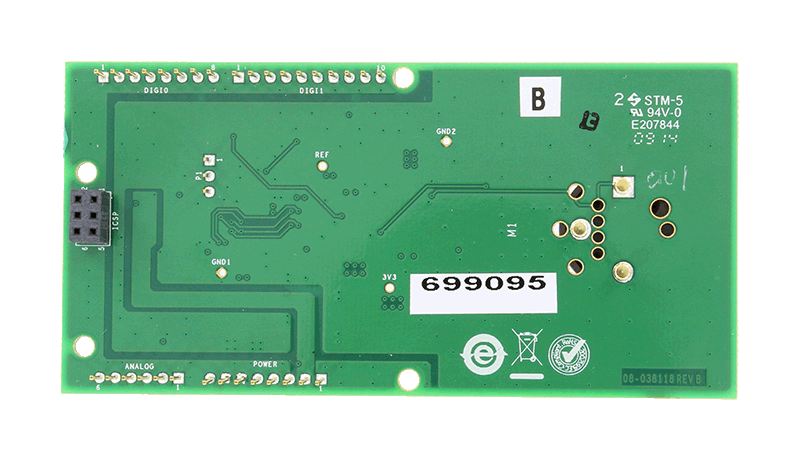

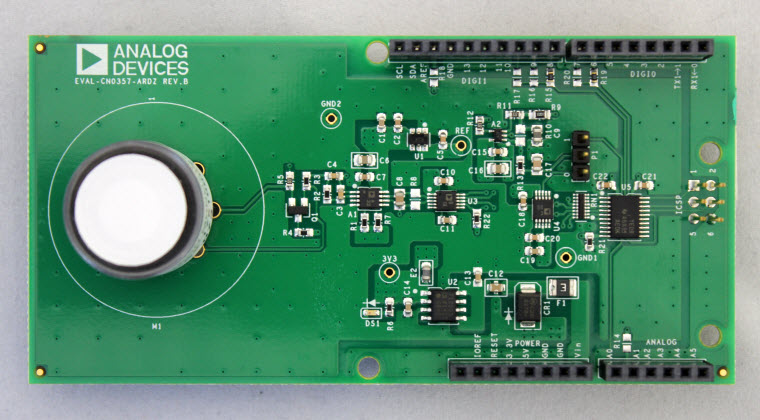

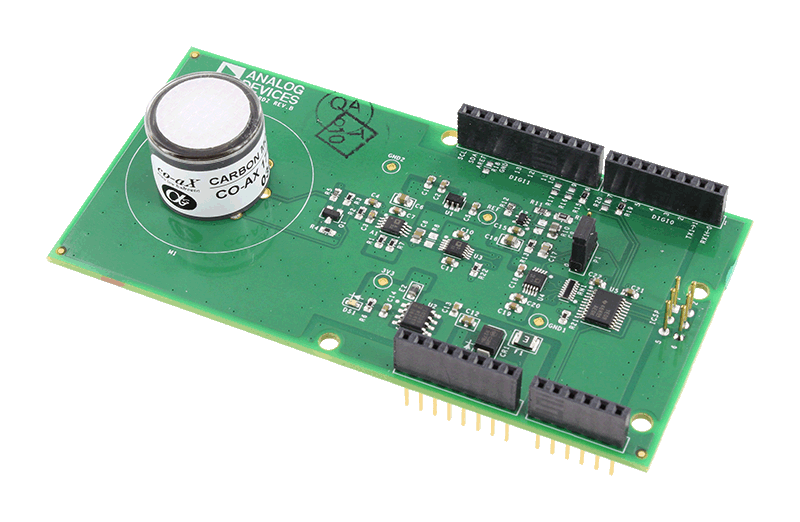

EVAL-CN0357-ARDZ
Arduino Compatible Electrochemical Gas Detection Circuit (CN0357)
製品の詳細

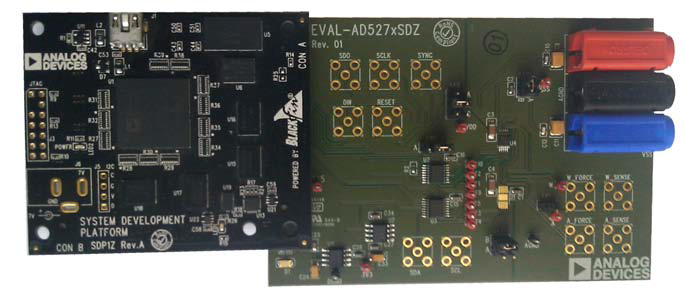

EVAL-AD5270
AD5270 Evaluation Board
製品の詳細
The AD5270 is a single-channel, 1024-position digital rheostat with less than ±1% end-to-end resistor tolerance error and 50-time programmable memory.
The AD5270 supports a dual-supply ±2.5 V to ±2.75 V operation and a single-supply 2.7 V to 5.5 V operation, making it suited for battery-powered applications and many other applications.
The AD5270 uses a versatile 3-wire serial interface that operates at clock rates up to 50 MHz, and it is compatible with standard SPI, QSPI™, MICROWIRE™, and DSP interface standards.
The EVAL-AD5270SDZ evaluation board can operate in single-supply and dual-supply mode and incorporates an internal power supply from the USB.
Complete specifications for the AD5270 can be found in the UG-094 datasheet.
資料
ツールおよびシミュレーション 1
IBISモデル 1
IBISモデル
リファレンス・デザイン 2

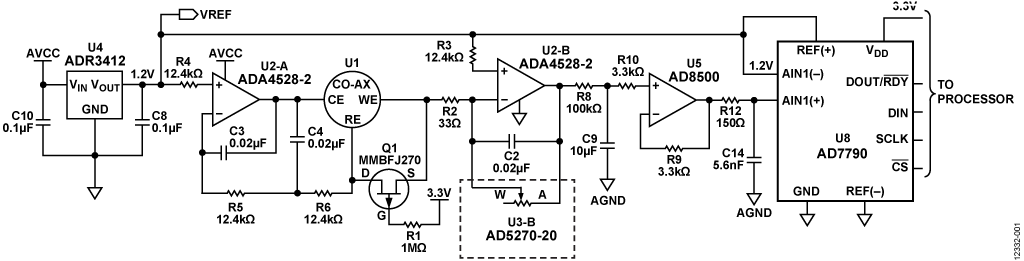

CN0357
ラピッド・プロトタイピング用のプログラマブル・ゲイン TIA 内蔵電気化学センサーを使用した低ノイズの単電源有毒ガス検出器 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
CN0396
温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
