AD7798/AD7799：16/14ビットA/Dコンバータ、低消費電力、シグマ・デルタ（ΣΔ）型（ローノイズ計装アンプと組込みリファレンス付き） (Rev.0)
データシートご利用上の注意
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- RMSノイズ：
- 27nV＠4.17Hz（AD7799）
65nV＠16.7Hz（AD7799）
40nV＠4.17Hz（AD7798)
85nV＠16.7Hz（AD7798） - 消費電流：300μA（typ）
- パワーダウン時の消費電流：1μA（max）
- 更新レート：4.17～470Hz
- 3つの差動入力
- 低ノイズのプログラマブル・ゲイン計装アンプ
- 内部クロック発振器
- 50Hz / 60Hzを同時除去
- リファレンス検出
- ローサイドのパワー・スイッチ
- プログラマブル・デジタル出力
- バーンアウト電流
- 電源：2.7～5.25V
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
オンチップ機能としては、ローサイドのパワー・スイッチ、リファレンス検出、プログラマブル・デジタル出力ピン、バーンアウト電流、内部クロック発振器があります。デバイスからの出力データ・レートはソフトウェアで設定可能で、4.17～470Hzの周波数範囲で変化させることができます。
これらの製品は、2.7～5.25V電源で動作します。また、AD7798の消費電流は300μA（typ）で、一方AD7798は380μA（typ）を消費します。両方のデバイスはともに16ピンTSSOPパッケージパッケージを採用しています。
アプリケーション
- 重量計
- 圧力計測
- ストレインゲージ・トランスデューサ
- ガス分析
- 工業用プロセス制御
- 計測機器
- ポータブル計測機器
- 血液分析
- スマート・トランスミッタ
- 液体 / ガス・クロマトグラフィ
- 6桁DVM
日本語
AD7798/AD7799：16/14ビットA/Dコンバータ、低消費電力、シグマ・デルタ（ΣΔ）型（ローノイズ計装アンプと組込みリファレンス付き） (Rev.0)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7798
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
2
アプリケーション・ノート
37
255 kB
546 kB
244 kB
1137 kB
688 kB
272.94 K
HTML
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
アプリケーション・ノート 14
AN-968: 電流源の回路と動作 (Rev.0)
AN-397: 標準リニア集積回路に電気的に導入される損傷：最も一般的な原因と再発防止策
AN-388: シグマ・デルタ・コンバータの使い方（その1）
AN-389: シグマ・デルタ・コンバータの使い方（その2）
AN-615: ピークtoピーク分解能 対 有効分解能 (Rev.0)
AN-283: シグマ・デルタADC/DACの原理
AN-347: シールディングとガーディング
AN-607: 狭帯域幅（15kSPS以下）Σ-Δ ADCの選択 (Rev.E)
AN-1479: ADuCM4050の SPI フロー制御モード
AN-311: 電源過電圧に対してCMOS 回路を確実に保護する方法
AN-202: デカップリング、グラウンディング、変更をうまく行うためのICアンプ・ユーザズ・ガイド (Rev.B)
AN-607: 狭帯域幅 (15 kSPS以下) Σ-Δ ADCの選択
AN-101: Cross Plot Generator Allows Quick A/D Converter Evaluation
AN-2565: Single Supply, Micropower Toxic Gas Detector Using an Electrochemical Sensor
よく聞かれる質問 1
リファレンス設計 4
デバイス・ドライバ 2
Analog Dialogue 1
珍問／難問集 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7798BRUZ |
16-Lead TSSOP
|
|
|
| AD7798BRUZ-REEL |
16-Lead TSSOP
|
|
- AD7798BRUZ
- ピン／パッケージ図
-
16-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD7798BRUZ-REEL
- ピン／パッケージ図
-
16-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 20, 2024
- 23_0143
Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
AD7798BRUZ
製造中
AD7798BRUZ-REEL
製造中
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD7798BRUZ
製造中
AD7798BRUZ-REEL
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD7798BRUZ
製造中
AD7798BRUZ-REEL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 20, 2024
- 23_0143
Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
AD7798BRUZ
製造中
AD7798BRUZ-REEL
製造中
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD7798BRUZ
製造中
AD7798BRUZ-REEL
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD7798BRUZ
製造中
AD7798BRUZ-REEL
製造中
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
シリーズ電圧リファレンス4 |
||||
|
製造中 |
2.5V電圧リファレンス、バンドギャップ、高精度と安定性、低消費電力 |
|||
|
製造中 |
電圧リファレンス、2.5V、高精度、マイクロパワー、低ノイズ、シャットダウン機能付 |
|||
|
製造中 |
リファレンス電圧、超高精度低ノイズ2.500V XFET® |
|||
|
製造中 |
電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）1 |
||||
|
製造中 |
オペアンプ、低消費電力、高精度、オートゼロ |
|||
|
低入力バイアス電流アンプ（＜100pA）3 |
||||
|
製造中 |
オペアンプ、16V、デュアル、オートゼロ、レールtoレール出力 |
|||
|
製造中 |
オペアンプ、デュアル、低消費10µA、レールtoレール入出力、入力クロスオーバ歪みなし |
|||
|
製造中 |
オペアンプ、1.8 V、マイクロパワー、ゼロ・ドリフト、デュアル、RRIO |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD7798
AD7798 Evaluation Board
製品の詳細
The EVAL-AD7798EBZ is a fully featured evaluation Board for the AD7798. The evaluation board can be connected to a PC via a standard USB interface. Software is provided enabling the user to perform detailed analysis of the ADC's performance.
Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).
資料
ツールおよびシミュレーション 2
設計ツール
設計ツール
ΣΔ ADCのチュートリアル
リファレンス・デザイン 5
CN0312
プログラマブル・ゲイン・トランスインピーダンス・アンプと同期検波器付き2チャンネル色度計 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
Circuits from the Lab®
Info:Circuits from the Lab®
CN0234
電気化学センサーを使用した単電源、マイクロパワー毒ガス検出器 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
CN0397
スマート農業に向けた超低消費電力の光認識システム ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
CN0396
温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
CN0548
絶縁型高電圧大電流の測定モジュール ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。
Circuits from the Lab®
Info:Circuits from the Lab®
ビデオ
2022-05-13
01:02
CN0548: Isolated High Voltage, High Current, Measurement Module
2022-09-28

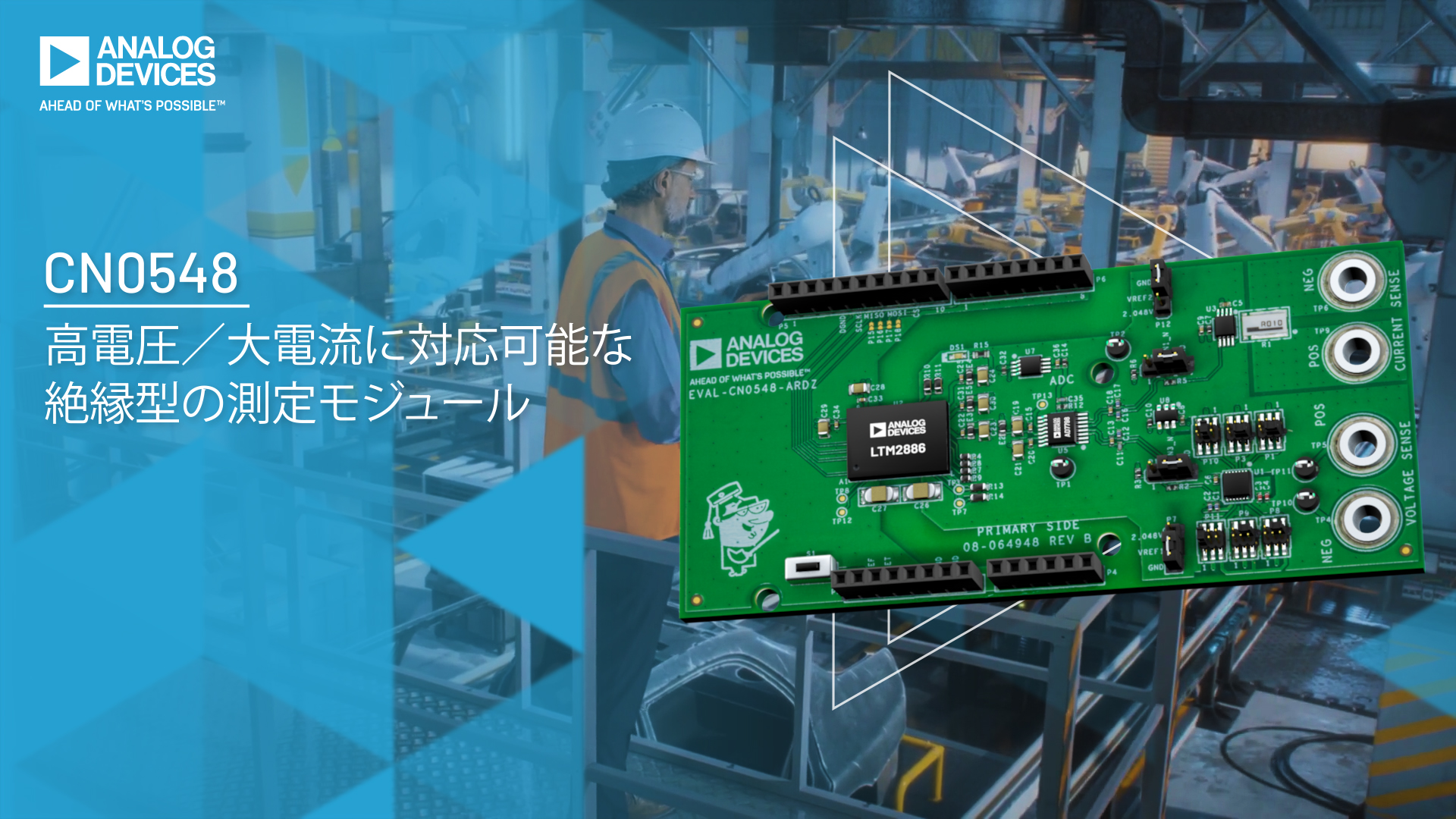

CN0548：高電圧／大電流に対応可能な絶縁型の測定モジュール
