ADA4505-2

オペアンプ、デュアル、低消費10µA、レールtoレール入出力、入力クロスオーバ歪みなし

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$0.71
機能
  • PSRR:100dB(min)
  • CMRR:105dB(typ)
  • 超低電源電流: 10uA(max)/アンプ
  • 単電源動作: 1.8V~+5 Vまたは両電源動作: ±0.9 V~±2.5 V
  • レールtoレール入力および出力
  • 3mV(max)のオフセット電圧
  • きわめて低い入力バイアス電流:0.5pA(typ)
製品概要
show more Icon

ADA4505-2/ADA4505-4は、それぞれシングル、デュアル、クワッドのマイクロ・パワー・アンプで、レールtoレールの入力振幅と出力振幅を特徴とし、1.8 V~5 Vの単電源または±0.9V~±2.5Vの両電源で動作できます。

新しい回路技術を採用したこれらの低価格アンプは、入力クロスオーバ歪みが無く、(優れた PSRRとCMRR 性能)と非常に小さいバイアス電流を提供し、アンプあたり10µA未満の電源電流で動作します。

ADA4505-xアンプは、この機能の組み合わせによって、バッテリの全寿命にわたる電源電圧の変動により発生する誤差が最小化され、レールtoレール入力のオペアンプであるにもかかわらず高いCMRRが維持されるため、バッテリ駆動のアプリケーションに最適な選択肢になっています。

バッテリ駆動のリモート・センサー、ハンドヘルド計装機器、民生機器、ハザード検出器(煙、火災、ガスなど)、患者モニターでは、このADA4505-xアンプの機能を活用することができます。

ADA4505-xファミリーは、-40℃~+85℃の工業温度範囲および-40℃~+125℃の拡張工業温度範囲の両方で仕様が規定されています。ADA4505-1はシングルのアンプで小型5ピンSOT-23で供給されます。ADA4505-2はデュアル・アンプで標準の8ピンMSOPおよび8ボールのWLCSPパッケージで供給されます。クワッドのADA4505-4は14ピンのTSSOPパッケージと14ボールのWLCSPパッケージで供給されます。

ADA4505-xファミリーは、1.8 V~5 Vの単電源または±0.9 V~±2.5 Vの両電源で動作するAD8506/AD8508などの、アナログ・デバイセズが提供するゼロ・クロスオーバー・オペアンプ・シリーズに属します。

アプリケーション

  • 圧力センサーと位置センサー
  • リモート・セキュリティ
  • 医用モニター
  • バッテリ駆動の民生機器
  • ハザード検出器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$0.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4505-2ACBZ-R7
  • HTML
  • HTML
ADA4505-2ARMZ
  • HTML
  • HTML
ADA4505-2ARMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

7 6, 2009

- 09_0129

ADA4505-2 Fab transfer to TSMC, Taiwan

ADA4505-2ACBZ-R7

製造中

ADA4505-2ARMZ

製造中

ADA4505-2ARMZ-RL

製造中

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

7 6, 2009

- 09_0129

arrow down

ADA4505-2 Fab transfer to TSMC, Taiwan

ADA4505-2ACBZ-R7

製造中

ADA4505-2ARMZ

製造中

ADA4505-2ARMZ-RL

製造中

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

EVAL-OPAMP-2評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ(デュアル8ピンLFCSP)CP-8
  • EVAL-PRAOPAMP-2RMZ(デュアル8ピンMSOP)RM-8
  • EVAL-PRAOPAMP-2RZ(デュアル8ピンSOIC)R-8

ツールおよびシミュレーション

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 1

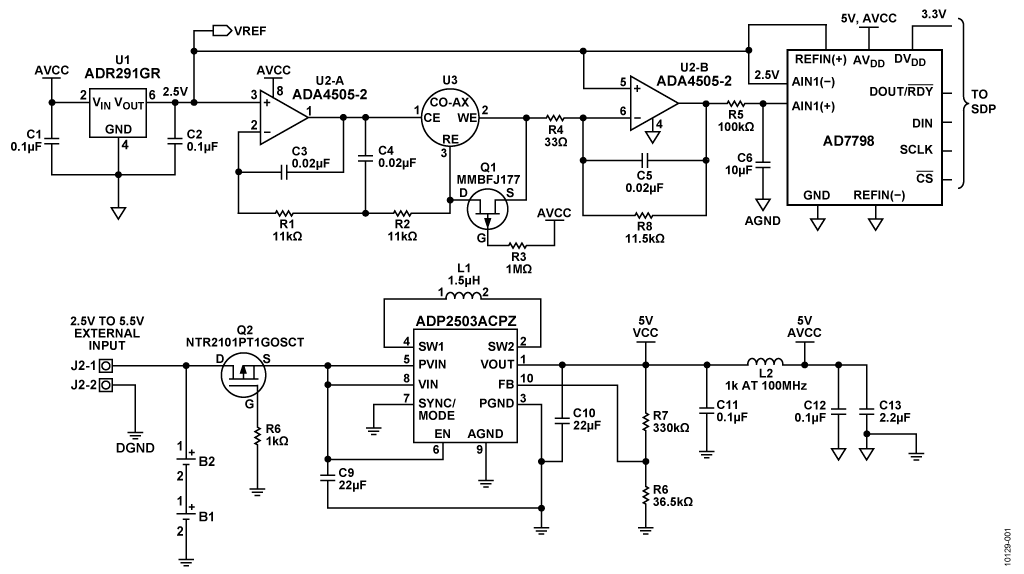

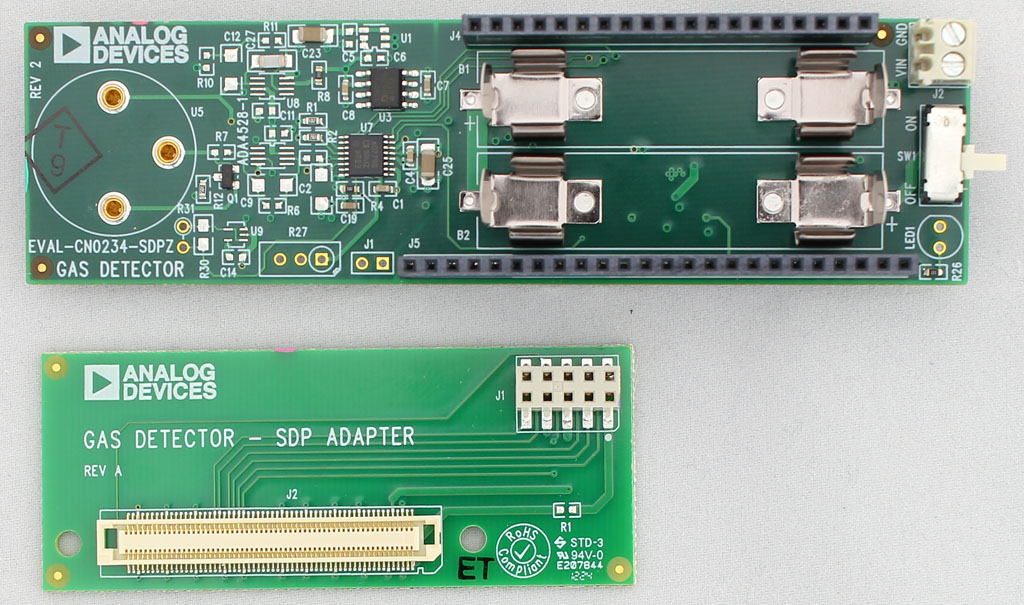

電気化学センサーを使用した単電源、マイクロパワー毒ガス検出器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。
