特長
- 低オフセット電圧：80µV(typ)300µV(max)
- 単電源動作：+2.7～+5V
- 低ノイズ：8nV/√Hz
- 広帯域幅：20MHz
- スルーレート12V/µs
- 低歪み
- 位相反転なし
- 低入力バイアス電流
- ユニティ・ゲインで安定動作
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8615／AD8616／AD8618はそれぞれシングル／デュアル／クワッドのレールtoレール入力／出力の単電源オペアンプで、非常に低いオフセット電圧、広い信号帯域幅および低い入力電圧、電流ノイズを特長としています。これらのアンプは特許収得済みのトリミング技術を用いており、レーザ・トリミングを使わずに並外れた高精度を実現しています。全てのアンプは、+2.7V～+5Vの単電源での動作が完全仕様規定されています。
低オフセット、低ノイズ、非常に低い入力バイアス電流と高速の組み合わせにより、これらのアンプは幅広い種々のアプリケーションに有益です。フィルタ、積分器、フォトダイオード用のアンプや高インピーダンスのセンサーなどに、これらの性能／特長の組み合わせが全て有効となります。オーディオや他のACアプリケーションに対しても広帯域幅と低歪み特性が有益です。
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
5
1Ku当たりの価格
最低価格：$3.23
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8618
資料
3
Filters
1つが該当
すべて
-
すべて
-
データシート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
参考資料 3
リファレンス設計 1
製品選択ガイド 1
ビデオ
1
設計リソース 5
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8618ARUZ |
14-Lead TSSOP
|
|
|
| AD8618ARUZ-REEL |
14-Lead TSSOP
|
|
|
| AD8618ARZ |
14-Lead SOIC
|
|
|
| AD8618ARZ-REEL |
14-Lead SOIC
|
|
|
| AD8618ARZ-REEL7 |
14-Lead SOIC
|
|
- AD8618ARUZ
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8618ARUZ-REEL
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8618ARZ
- ピン／パッケージ図
-
14-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8618ARZ-REEL
- ピン／パッケージ図
-
14-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8618ARZ-REEL7
- ピン／パッケージ図
-
14-Lead SOIC
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD8618ARUZ
製造中
AD8618ARUZ-REEL
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD8618ARUZ
製造中
AD8618ARUZ-REEL
製造中
8 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
AD8618ARUZ
製造中
AD8618ARUZ-REEL
製造中
AD8618ARZ
製造中
AD8618ARZ-REEL
製造中
AD8618ARZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD8618ARUZ
製造中
AD8618ARUZ-REEL
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD8618ARUZ
製造中
AD8618ARUZ-REEL
製造中
8 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
AD8618ARUZ
製造中
AD8618ARUZ-REEL
製造中
AD8618ARZ
製造中
AD8618ARZ-REEL
製造中
AD8618ARZ-REEL7
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-OPAMP-4
EVAL-OPAMP-4 評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、さまざまな回路構成に対応するように設計され、最適化されているので、目的のアプリケーションに適合させることができます。いずれのボードも RoHS に準拠しています。どのボードを注文するかについては、ピン数とパッケージを以下で確認してください。
- EVAL-PRAOPAMP-4RUZ（クワッド 14 ピン TSSOP）RU-14
- EVAL-PRAOPAMP-4RZ（クワッド 14 ピン SOIC）R-14
評価用キット1
ツールおよびシミュレーション 5
LTspice
1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
アナログ・フォトダイオード・ウィザード
アナログ・フィルタ・ウィザード
シグナル・チェーン・デザイナー – BETA版
SPICEモデル 1
リファレンス・デザイン 1

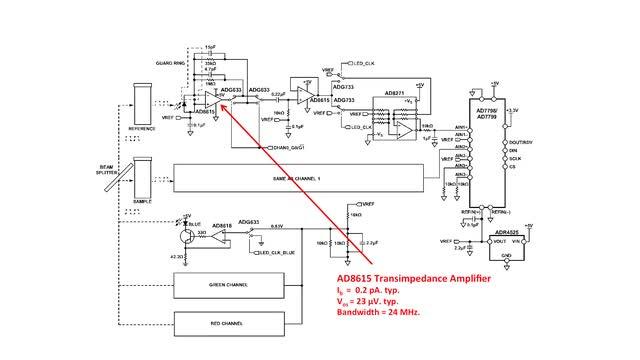

CN0312
プログラマブル・ゲイン・トランスインピーダンス・アンプと同期検波器付き2チャンネル色度計 ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
CN0312
Info:Circuits from the Lab®
Circuits from the Lab®
Info:Circuits from the Lab®
プログラマブル・ゲイン・トランスインピーダンス・アンプと同期検波器付き2チャンネル色度計
※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。
