ADA4528-1

オペアンプ、シングル、超低ノイズ、ゼロ・ドリフト、レールtoレール入 / 出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.21
機能
  • 低オフセット電圧:2.5μV(max)

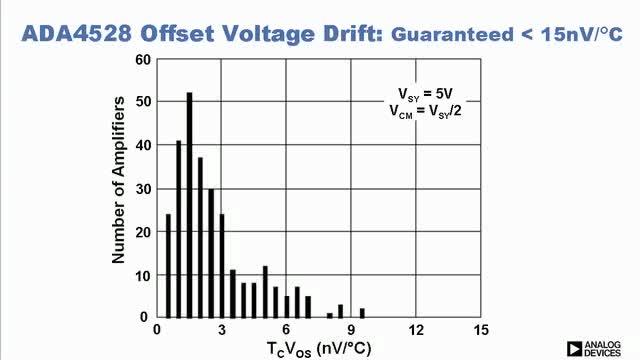

  • 低オフセット電圧ドリフト:0.015μV/℃(max)
  • 低ノイズ:
    • 5.6nV/√Hz@f=1kHz、AV=+100
    • 97nV p-p@f=0.1Hz~10Hz、AV=+100
  • オープン・ループ電圧ゲイン:130dB(min)
  • CMRR:135dB(min)
  • PSRR:130dB(min)
  • ユニティゲイン・クロスオーバー: 4MHz
  • ゲイン帯域幅積:3MHz@AV=+100
  • -3dB閉ループ帯域幅: 6.2MHz
  • 単電源動作:2.2V~5.5V
  • 両電源動作:±1.1V~±2.75V
  • レールtoレールの入力および出力
  • ユニティ・ゲインで安定動作
製品概要
show more Icon

ADA4528-1/ADA4528-2は、レールtoレールの入力および出力振幅を持つ、超低ノイズ、ゼロ・ドリフトのオペアンプです。2.5μVのオフセット電圧、0.015μV/℃のオフセット電圧ドリフトおよび97nV p-p typのノイズ(0.1Hz~10Hz@AV=+100)を備えているため、ADA4528-1/ADA4528-2は誤差源を許容できないようなアプリケーションにとっては最適なアンプです。

ADA4528-1/ADA4528-2は、2.2V~5.5Vの広い動作電源電圧範囲、高いゲインおよび優れたCMRRおよびPSRR仕様を備えているため、位置センサーや圧力センサー、ストレイン・ゲージおよび医療機器などの低レベル信号の高精度増幅にとって、理想的なデバイスといえます。

ADA4528-1/ADA4528-2は、拡張工業温度範囲-40℃~+125℃にわたって仕様規定されています。ADA4528-1/ADA4528-2は、8ピンMSOPと8ピンLFCSPパッケージを採用しています。

ADA4528-1/ADA4528-2のより詳細な情報については、アプリケーション・ノートAN-1114「5.6nV/√HZ電圧ノイズ密度を持った最小ノイズのゼロドリフトアンプ」を参照してください。

アプリケーション

  • 熱電対 / サーモパイル
  • ロード・セルとブリッジ・トランスジューサ
  • 高精度計測機器
  • 電子式スケール
  • 医療用計測機器
  • ハンドヘルド・テスト装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.21

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4528-1ACPZ-R2
  • HTML
  • HTML
ADA4528-1ACPZ-R7
  • HTML
  • HTML
ADA4528-1ACPZ-RL
  • HTML
  • HTML
ADA4528-1ARMZ
  • HTML
  • HTML
ADA4528-1ARMZ-R7
  • HTML
  • HTML
ADA4528-1ARMZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

2 6, 2017

- 16_0234

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0223

arrow down

Assembly and Test Transfer of Select 2x3mm and 3x3mm LFCSP Products to STATS ChipPAC China

2 6, 2017

- 16_0234

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-CN0216-ARDZ

Arduino Compatible High Gain Weigh Scale Design (CN0216)

zoom

EVAL-CN0216-ARDZ

Arduino Compatible High Gain Weigh Scale Design (CN0216)

Arduino Compatible High Gain Weigh Scale Design (CN0216)

機能と利点

  • Form Factor Compatible with Arduino
  • Usable for 4- or 6- wire sensors
  • High gain of 400, for wide bridge sensor ranges
  • Low power, single supply operation

製品の詳細

CN-0216 is a precision weigh scale signal conditioning system. It uses the AD7791, a low power buffered 24-bit sigma-delta ADC along with dual external ADA4528-1 zero-drift amplifiers. This solution allows for high dc gain with a single supply.

This circuit allows great flexibility in designing a custom low-level signal conditioning front end that gives the user the ability to easily optimize the overall transfer function of the combined sensor-amplifier-converter circuit.

EVAL-OPAMP-1

EVAL-OPAMP-1 評価用ボード

zoom

EVAL-OPAMP-1

EVAL-OPAMP-1 評価用ボード

EVAL-OPAMP-1 評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせてさまざまな回路構成に対応するように設計および最適化されています。これらのボードはすべて RoHs に準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-1KSZ(シングル 5 ピン SC70)KS-5
  • EVAL-PRAOPAMP-1RJZ(シングル 5 ピン SOT 23)RJ-5
  • EVAL-PRAOPAMP-1RMZ(シングル 8 ピン MSOP)RM-8
  • EVAL-PRAOPAMP-1RZ(シングル 8 ピン SOIC)R-8
ツールおよびシミュレーション

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 4

Dual-Channel Colorimeter with Programmable Gain Transimpedance Amplifiers and Lock-In Amplifiers

プログラマブル・ゲイン・トランスインピーダンス・アンプとデジタル同期検出機能を備えたデュアル・チャンネル色度計 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0363

プログラマブル・ゲイン・トランスインピーダンス・アンプとデジタル同期検出機能を備えたデュアル・チャンネル色度計 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0363

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
プログラマブル・ゲイン・トランスインピーダンス・アンプとデジタル同期検出機能を備えたデュアル・チャンネル色度計 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • デュアル・チャンネルRGB色度計
  • 高感度低ノイズのトランスインピーダンス・アンプ
  • プログラマブル・ゲインTA
  • デジタル同期検出
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

4.42 M

外付けゼロ・ドリフト・アンプADA4528-1 と24 ビットΣ-ΔAD コンバータAD7791 を使用した高精度重量計回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0216

外付けゼロ・ドリフト・アンプADA4528-1 と24 ビットΣ-ΔAD コンバータAD7791 を使用した高精度重量計回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0216

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
外付けゼロ・ドリフト・アンプADA4528-1 と24 ビットΣ-ΔAD コンバータAD7791 を使用した高精度重量計回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 高精度重量計の設計
  • 400の高ゲイン ゼロ・ドリフト・アンプ
  • 120 Hz までの出力データ範囲全体に渡って優れた性能を保持
詳細なリファレンス・デザインを表示 external link
NDIR Gas Sensing Circuit

NDIR Thermopile-Based Gas Sensing Circuit

Dual Gas Sensor Simplified Schematic

温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0396

温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0396

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
温度補償機能付き電気化学式デュアル・ガス・センサー ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • デュアル・ガス・センサー
  • 温度補償機能付き
  • 16 ビット デジタル処理
詳細なリファレンス・デザインを表示 external link
