ADA4805-1

オペアンプ、オフセット・ドリフト0.2µV/℃、105MHz、低消費電力、低ノイズ、レールtoレール

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.12
機能
  • 低入力オフセット電圧:125μV(max)
  • 低入力オフセット電圧ドリフト:
    0.2μV/℃(typ)
    1.5μV/℃(max)
  • 超低電源電流:495μA/アンプ
  • 広い電源電圧範囲:3V~10V
  • 高速性能
    -3dB帯域幅:105MHz
    スルーレート:160V/μs
    0.1%セトリング・タイム:35ns
  • レールtoレール出力
  • 入力コモン・モード範囲:-VS-0.1V~+VS-1V
  • 低ノイズ:5.9nV/√Hz@100kHz;0.6pA/√Hz@100kHz
  • 低歪み:HD2:-102dBc、HD3:-116dBc@100MHz
  • 低入力バイアス電流:470nA(typ)
  • ダイナミックな電力調整
    高速ターンオン時間:出力は3μs(max)で完全に安定
  • 小さなパッケージ
    6ピンSC70、6ピンSOT23
製品概要
show more Icon

ADA4805-1は高速電圧帰還型レールtoレール出力アンプで、静止電流が495μAと極めて低いので、低消費電力、高分解能のデータ・コンバータ・システムに最適です。低消費電力にもかかわらず、このアンプは全体に渡って優れた性能を提供します。このオペアンプは広帯域(105MHz@ゲイン=1)、高スルーレート(160V/μs)、低入力オフセット電圧(125μV(max))です。

シャットダウン・ピンにより静止電源電流をさらに3μAまで低くすることができます。消費電力が厳しいアプリケーション向けに、シャットダウン・モードではシャットダウンから完全にオン(出力が16ビット精度に安定する)になるまでのターンオン時間が非常に高速(3μs)になっています。ユーザーはこの機能を利用しADCのサンプルとサンプルの間でアンプをターンオフすることによりアンプの電力をダイナミックに管理できます。

アナログ・デバイセズ独自のextra fast complementary bipolar(XFCB)プロセスを使用しているので低電圧ノイズでしかも低電流ノイズ(5.9nV/√Hz、0.6pA/√Hz)になっております。ADA4805-1の電源電圧は単電源3V / 5V、両電源±1.5V~±5Vの広い範囲で動作可能なので高速、低消費電力の計測器に最適です。

オペアンプADA4805-1は、6ピンSOT-23と6ピンSC70パッケージを採用しています。これらのアンプは、工業温度範囲-40℃~+125℃の動作仕様となっています。

アプリケーション

  • 高分解能、高精度ADCの駆動アンプ
  • バッテリ駆動の計測機器
  • マイクロパワー・アクティブ・フィルタ
  • 携帯用POSターミナル
  • アクティブRFIDリーダー
  • 光電管
  • ADCのリファレンス・バッファ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4805-1AKSZ-R2
  • HTML
  • HTML
ADA4805-1AKSZ-R7
  • HTML
  • HTML
ADA4805-1ARJZ-R2
  • HTML
  • HTML
ADA4805-1ARJZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-HSAMP-1

Universal Evaluation Board for Single High Speed Operational Amplifiers

zoom

EVAL-HSAMP-1

Universal Evaluation Board for Single High Speed Operational Amplifiers

Universal Evaluation Board for Single High Speed Operational Amplifiers

機能と利点

  • Enables quick breadboarding/prototyping
  • User defined circuit configuration
  • Edge mounted Subminiature Version A (SMA) connector
  • provisions Easy connection to test equipment and other circuits

製品の詳細

The Universal Single High Speed Amplifier Evaluation Boards are bare boards that enable users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.

ツールおよびシミュレーション

ツールおよびシミュレーション 7

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 2

Low Power Data Acquisition System

エナジーハーベスト回路とアラート機能を備えた、超低消費電力の 汎用マルチチャンネル・データ・アクイジション・システム ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

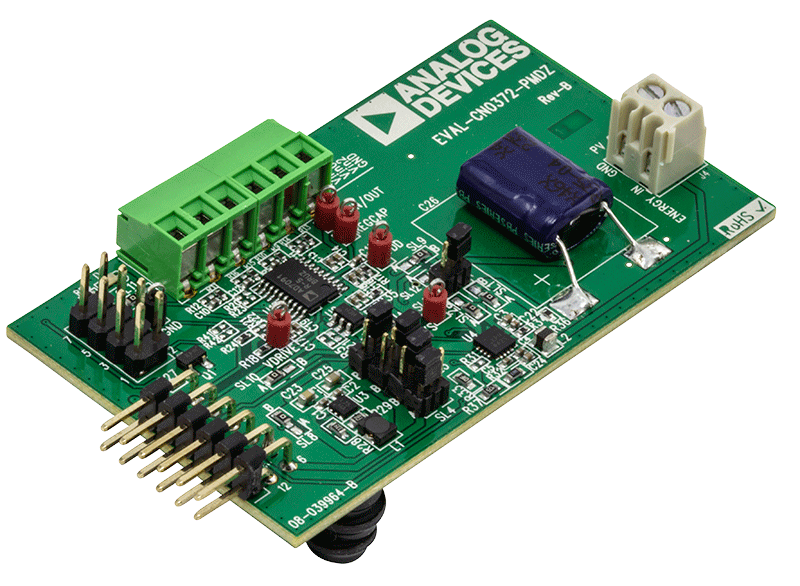

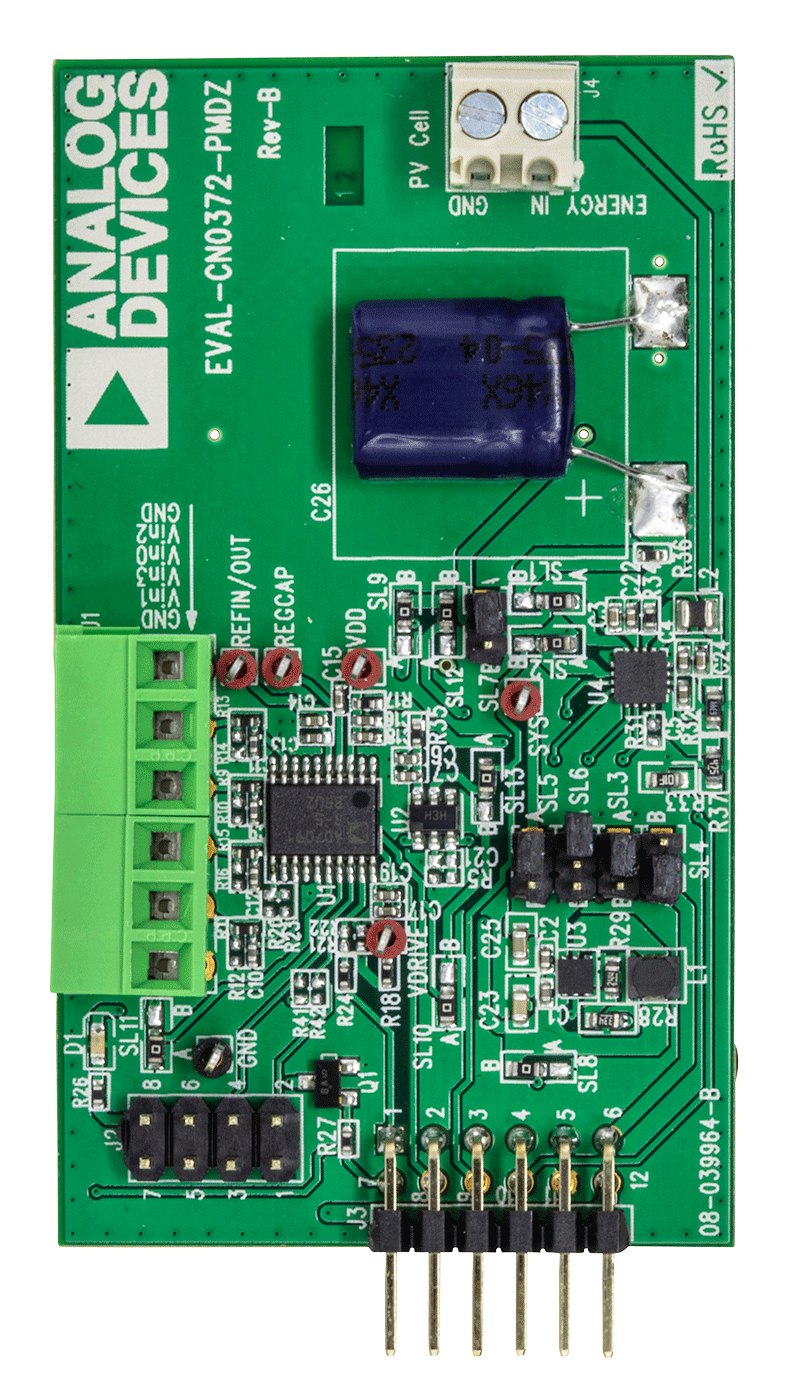

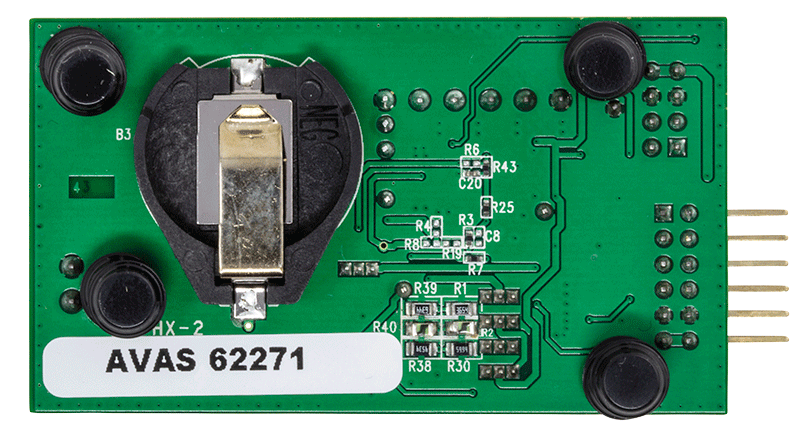

CN0372
