製品概要

機能と利点

  • 高速で柔軟な出力レート: 5 SPS ~ 250 kSPS
  • チャンネル・スキャン・データ・レート: 50 kSPS/チャンネル(セトリング時間 20 μs)
  • 性能仕様
    • ノイズ・フリー・ビット数: 17.2 ビット @ 250 kSPS
    • ノイズ・フリー・ビット数: 20 ビット @ 2.5 kSPS
    • ノイズ・フリー・ビット数: 24 ビット @ 20 SPS
    • INL: FSR の ±1 ppm
  • 50 Hz と 60 Hz の除去比: 85 dB @ 50 ms セトリング
  • 入力チャンネルがユーザー設定可能
    • 2 チャンネル・フル差動または 4 チャンネル疑似差動
    • クロスポイント・マルチプレクサ
  • 2.5 V リファレンスを内蔵(ドリフト ±2 ppm/℃)
  • 真のレール to レールのアナログ入力バッファとリファレンス入力バッファ
  • 内部又は外部クロック
  • 電源電圧: AVDD1 = 5 V、AVDD2 = IOVDD = 2 V ~ 5 V
    • AVDD1/AVSS を ±2.5 V とする両電源も可能
  • ADC 電流: 8.4 mA
  • 温度範囲: −40°C ~ +105°C
  • 3 線式または 4 線式のシリアル・デジタル・インターフェース(シュミット・トリガ付き SCLK)
    • シリアル・インターフェース: SPI/QSPI/MICROWIRE/DSP 互換

製品概要

AD7175-2は低ノイズ、高速セトリング時間のマルチプレクス型2/4(完全差動/擬似差動)チャンネルΣ-Δ A/Dコンバータ(ADC)で、低帯域の入力信号を対象としています。データが完全に安定する最大チャンネル・スキャン・データ・レートは50kSPS(20μs)です。出力データレートは5SPS~250kSPSの範囲です。

AD7175-2は主なアナログ/デジタル信号処理ブロックを内蔵しており、ユーザーは使用する各アナログ入力チャンネルの個別の構成を設定することができます。各機能はチャンネルごとにユーザー選択可能になっています。アナログ入力と外部リファレンス入力に内蔵されている真のレールtoレール・バッファにより高インピーダンス入力の駆動が容易になっています。高精度2.5V、低ドリフト(2ppm/℃)のバンドギャップ・リファレンス(出力バッファ付き)を内蔵し、組込み機能が追加されているので、外付け部品数が削減されます。

デジタル・フィルタにより27.27SPSの出力データ・レートにおいて50Hzおよび60Hzの同時除去が可能です。ユーザーはアプリケーションの中の各チャンネルの要求に応じて、それぞれ異なるフィルタ・オプションを切り替えることができます。ADCは選択した各チャンネルを通して自動的に切り替えます。さらにデジタル処理機能にはチャンネルごとに調整可能なオフセット調整レジスタ、ゲイン調整用レジスタがあります。

デバイスは電源AVDD1=5VあるいはAVDD1/AVSS=±2.5Vと電源AVDD2/IOVDD=2V~5Vで動作します。規定の動作温度範囲は-40℃~+105℃です。AD7175-2は24ピンTSSOPパッケージを採用しています。

アプリケーション

  • プロセス・コントロール:PLC/DCSモジュール
    温度計測および圧力計測
  • 医療および科学技術のマルチチャンネル計測
  • クロマトグラフィ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

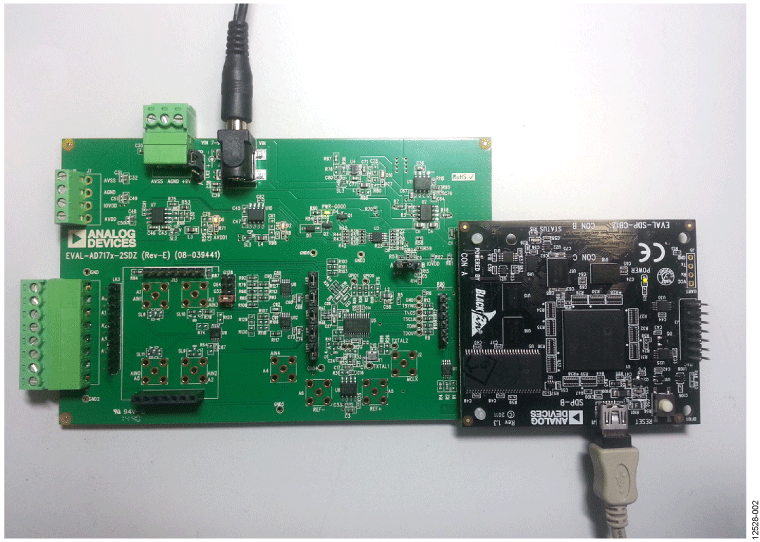

評価キット (1)

ツール

Virtual Eval(仮想評価、 ベータ版)

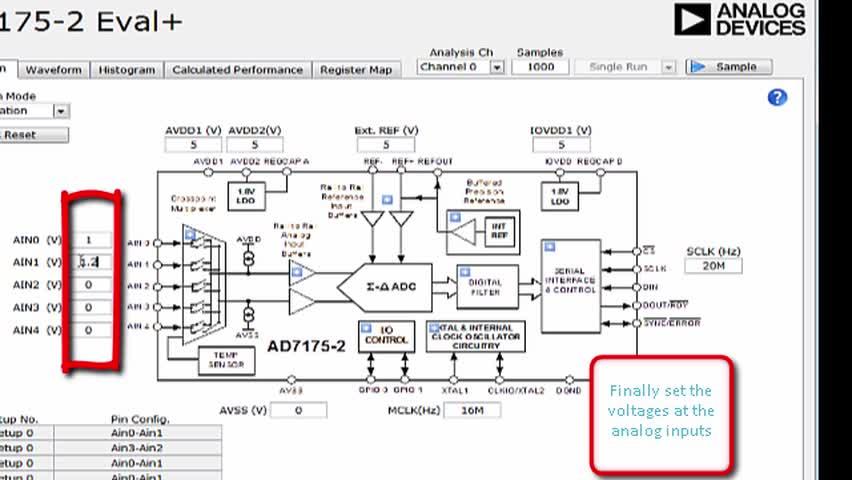

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
