ADA4522-2

新規設計に推奨

オペアンプ、デュアル、ゼロ・ドリフト、超低ノイズ、レールtoレール出力、EMI強化、55 V

データシート (Rev. G)
製品モデル
7
1Ku当たりの価格
最低価格：$1.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低オフセット電圧：5 μV（max）
  • 超低オフセット電圧ドリフト：22 nV/°C（max）
  • 低電圧ノイズ：
  • 低入力バイアス電流：50 pA（typ）
  • ユニティ・ゲインのクロスオーバー：3 MHz（typ）
  • 単電源動作：入力電圧範囲にグラウンドとレールtoレール出力を含む
  • 広範囲の動作電圧：
  • EMIフィルタを内蔵
  • ユニティ・ゲインで安定動作
  • AD4522-2-KGDデータシートをダウンロード可能
  • 良品チップ（KGD）として使用可能。データシートの仕様をすべて確保。
ADA4522-2
オペアンプ、デュアル、ゼロ・ドリフト、超低ノイズ、レールtoレール出力、EMI強化、55 V
ADA4522-1 / ADA4522-2 / ADA4522-4 Voltage Noise Density vs. Frequency ADA4522-1-4522-2-4522-4 Functional Block Diagram ADA4522-2 Pin Configuration ADA4522-2 Pin Configuration
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

アプリケーション・ノート 1

技術記事 5

さらに詳しく
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成

ハードウェア・エコシステム
Modal heading
設計の変更 LTspiceシミュレーション
myAnalogに追加

myAnalogの製品セレクション（通知受け取り）、既存／新規のプロジェクトに製

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADA4522
  • ADA4522-1
  • ADA4522-2
  • ADA4522-4

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

オペアンプ誤差バジェット・カリキュレータ

このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

今すぐ購入 詳細を表示

製品詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8
  • EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8
  • EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8

eval board
schematic 4
DC2677A

LTC2358-18、LT6658、ADA4522-2産業用データ・アクイジション非絶縁ボード

今すぐ購入 詳細を表示

製品詳細

デモ回路2677AはLTC®2358-18用の堅牢な産業用データ・アクイジション・アプリケーションのリファレンス設計です。LTC2358-18は入力コモン範囲が広いため高電圧計測が可能ですが、DC2677Aでは最大400Vの連続入力保護が可能な入力保護が実装されます。サージに対する保護を提供するガス放電管と組み合わせることで、DC2677Aは極度の過負荷にも耐えることができます。

このリファレンス設計には、LTC2358-18 SAR ADC、ADA4522-2デュアル・ゼロドリフト・オペアンプ、LT6658デュアル出力、センサー励起用の高電流リファレンスが含まれています。

デジタル・インターフェースはHSMC（高速メザニン・コネクタ）で、これはAltera Cyclone V SoCkitと、3.3V CMOS I/Oをサポートするその他のAltera FPGA評価用ボードと互換性があります。

eval board
schematic 5
schematic 6
schematic 7
EVAL-ADA4522

ADA4522 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the ADA4522-2
  • Enables efficient prototyping
  • User defined circuit configuration
  • Edge mounted SMA connector provisions

製品詳細

The EVAL-ADA4522-2ARMZ allows the evaluation of the ADA4522-2, 8-lead, dual-channel, mini small outline package (MSOP) operational amplifier (op amp). Both channels of the ADA4522-2 in this evaluation board are configured in a noninverting amplifier with a gain of 101. The output has a low-pass filter with a cutoff frequency of approximately 117 kHz that minimizes the artifacts introduced by the 800 kHz chopping frequency of the ADA4522-2.

The flexible design of the evaluation board allows the user to create a multitude of configurations such as inverting and noninverting amplifier, difference amplifier, and second-order Sallen-Key filters. In addition, a combination of test points and edge mounted Subminiature Version A (SMA) connectors are used for the inputs and outputs for ease of use.

The evaluation board mainly consists of 0805 sized resistors and capacitors to ensure easy installation by the user, besides the bypass capacitors, C1 and C4. The 10 µF bypass capacitors (C1 and C4) have a package size of 2220 to accommodate a higher voltage rating because the ADA4522-2 has a maximum supply of 55 V.

For full details on the ADA4522-2, see the ADA4522-1/ ADA4522-2/ADA4522-4 data sheet, which must be consulted in conjunction with this user guide when using the EVAL-ADA4522-2ARMZ.
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
DC2677A
LTC2358-18、LT6658、ADA4522-2産業用データ・アクイジション非絶縁ボード
DC2677A_UG-1387 Image
EVAL-ADA4522
ADA4522 Evaluation Board

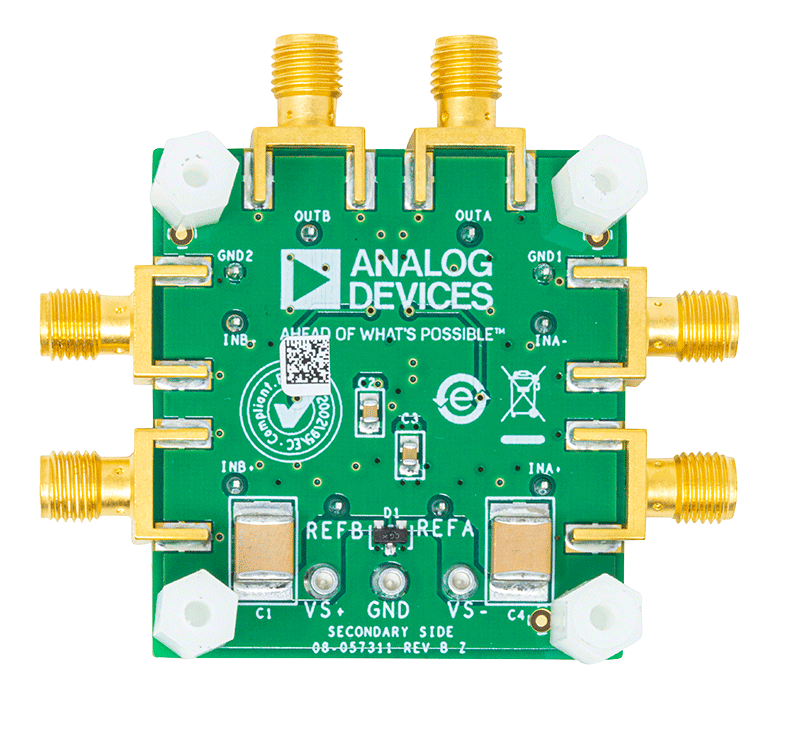

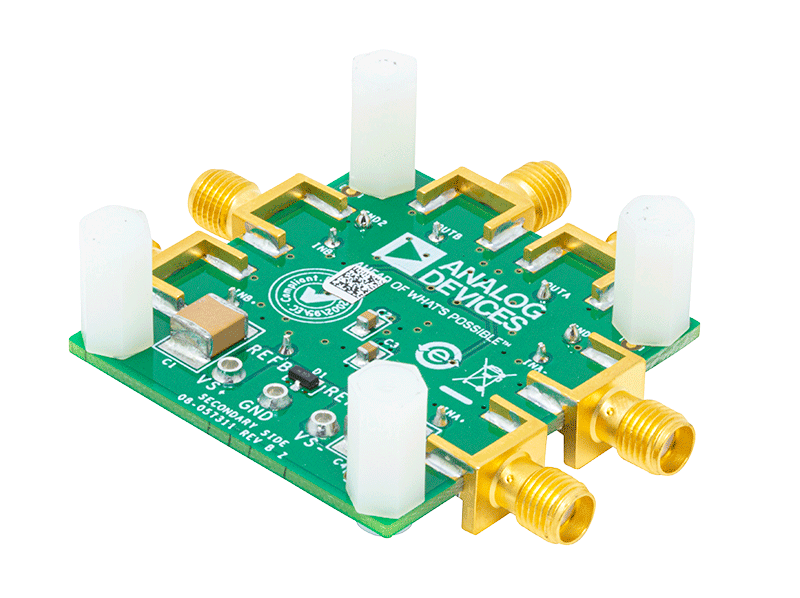

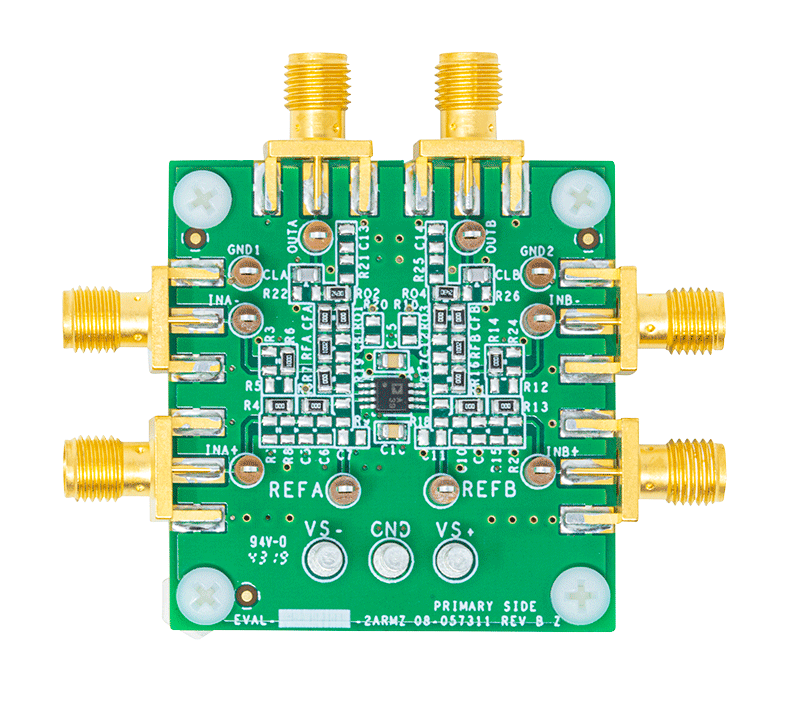

EVAL-ADA4522-2ARMZANGLE-web EVAL-ADA4522-2ARMZBOTTOM-web EVAL-ADA4522-2ARMZTOP-web
