AD5700-1

高精度発振器内蔵の低消費電力HARTモデム

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.23
機能
  • HART準拠のFSKモデムを内蔵
  • 1200Hzと2200Hzの正弦波シフト周波数
  • 受信モードでの最大電源電流:115µA
  • 本質的に安全なアプリケーション向けに最適
  • 受信バンドパス・フィルタを内蔵
    - 最小の外付け部品数
  • 種々のシステム構成に対してクロック機能を最適化
    - 高精度発振器を内蔵
    - 超低消費電力の水晶発振器(最大60µA)
    - CMOS外部クロック・ソース
  • バッファ付きHART出力—駆動能力を強化
  • 8 kVのHBM ESD 定格
  • 電源電圧:1.71V~5.5V
  • 1.71 V~5.5 V インターフェース
  • 動作温度範囲: -40°C~125°C
  • 4 mm × 4 mmのLFCSPパッケージを採用
  • HART 物理層に準拠
  • UART インターフェース


製品概要
show more Icon

AD5700/AD5700-1は、HART物理層条件に準拠するHART® FSK半二重モデムとして動作するように仕様を規定してデザインされたシングルチップ・ソリューションです。AD5700/AD5700-1は、必要なフィルタ機能、信号検出機能、変調機能、復調機能、信号生成機能をすべて内蔵するため外付け部品数は最小で済みます。AD5700-1は、0.5%の高精度発振器を内蔵しているため、ボードの所要面積が大幅に削減されるので、マスター構成およびスレーブ構成のライン給電アプリケーションに最適です。AD5700/AD5700-1は、最大消費電流が115µAなので、低消費電力ループ駆動アプリケーションに最適な選択肢です。送信波形は、連続位相の1200Hzと2200Hzの正弦波です。AD5700/AD5700-1は、正確なキャリア検出回路を内蔵し、標準のUARTインターフェースを採用しています。



アプリケーション

  • フィールド・トランスミッタ
  • HARTマルチプレクサ
  • PLC、DCSのアナログI/Oモジュール
  • HARTネットワークへの接続

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$5.23

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5700-1ACPZ-RL7
  • HTML
  • HTML
AD5700-1BCPZ-R5
  • HTML
  • HTML
AD5700-1BCPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

1 28, 2013

- 12_0143

AD5700/AD5700-1 Metal Mask Edit Resulting in updated Datasheet to reflect Extended Supply Range.

AD5700-1ACPZ-RL7

製造中

AD5700-1BCPZ-R5

製造中

AD5700-1BCPZ-RL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

1 28, 2013

- 12_0143

arrow down

AD5700/AD5700-1 Metal Mask Edit Resulting in updated Datasheet to reflect Extended Supply Range.

AD5700-1ACPZ-RL7

製造中

AD5700-1BCPZ-R5

製造中

AD5700-1BCPZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

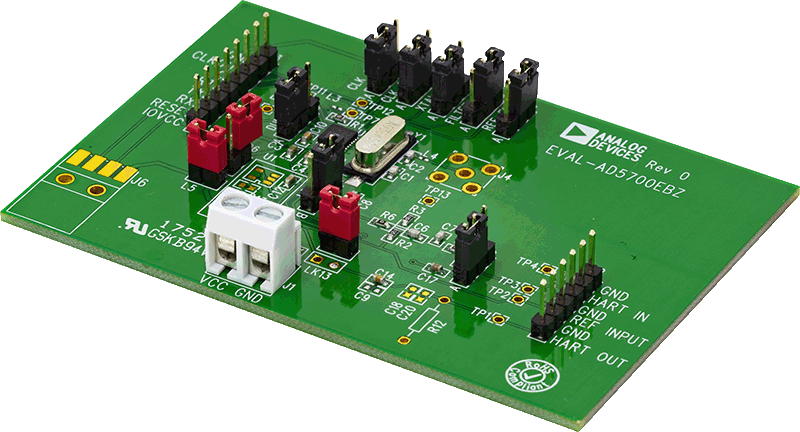

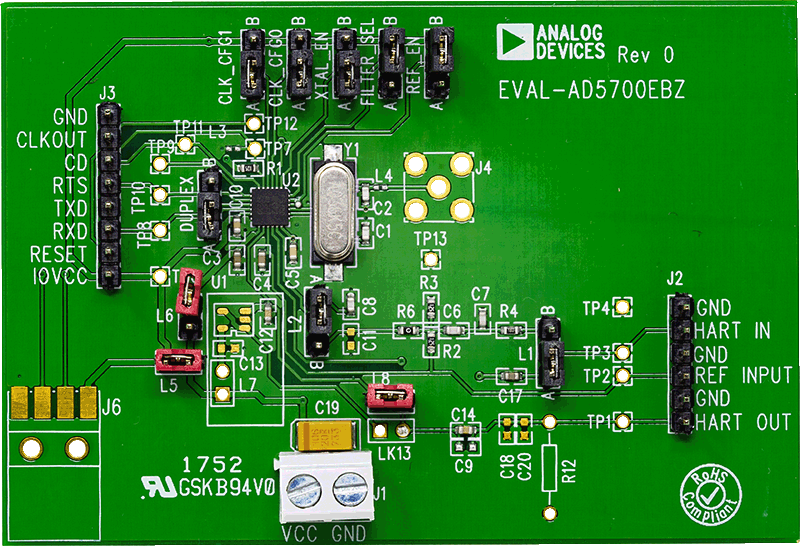

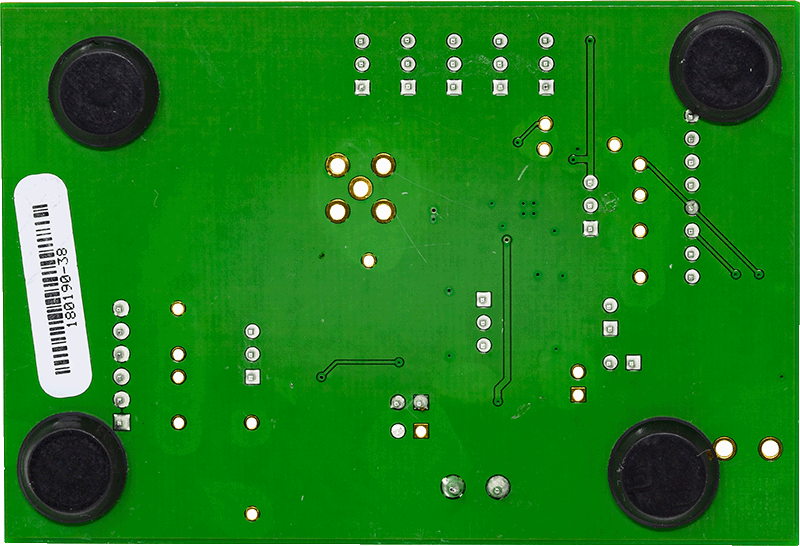

EVAL-AD5700

AD5700/AD5700-1 Evaluation Board

zoom

EVAL-AD5700

AD5700/AD5700-1 Evaluation Board

AD5700/AD5700-1 Evaluation Board

製品の詳細

Both the AD5700 and the AD5700-1 products can be evaluated using the EVAL-AD5700-1EBZ Evaluation board. If evaluating the AD5700 product, simply disable the internal oscillator (i.e. configure the part to use either a CMOS clock or a crystal oscillator). No SDP board is required for this Evaluation board.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 8

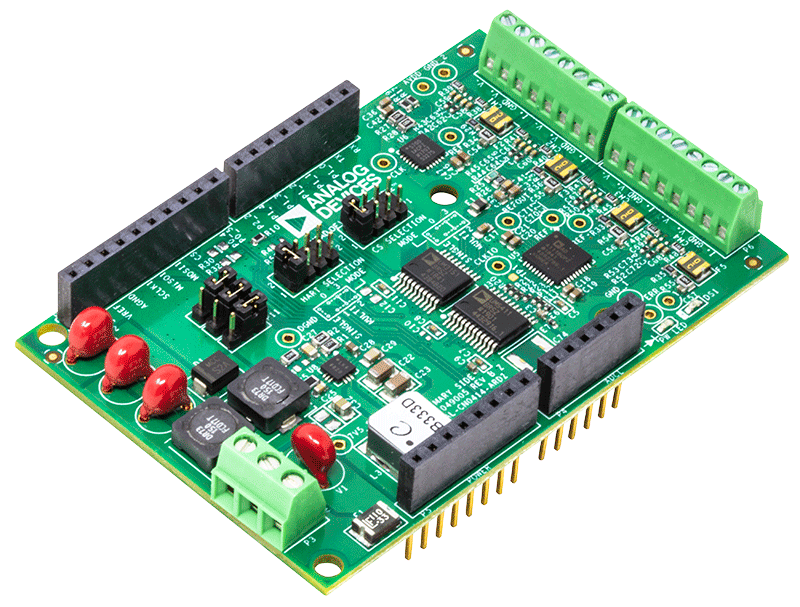

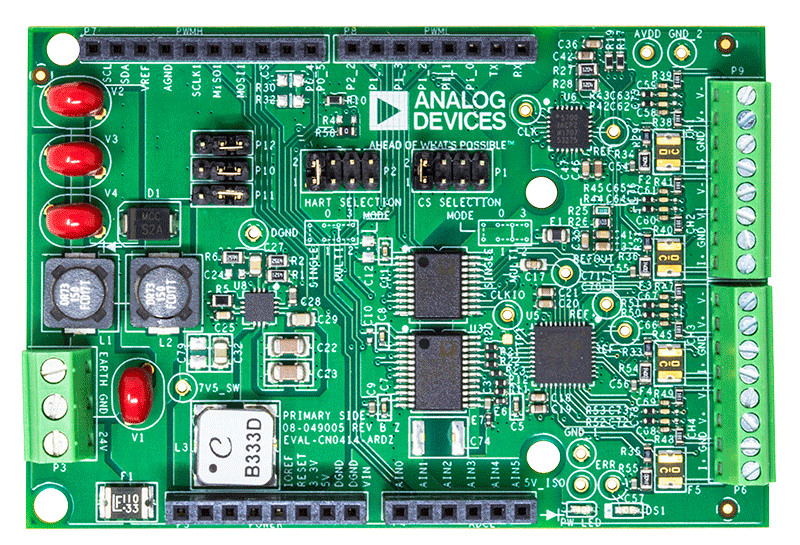

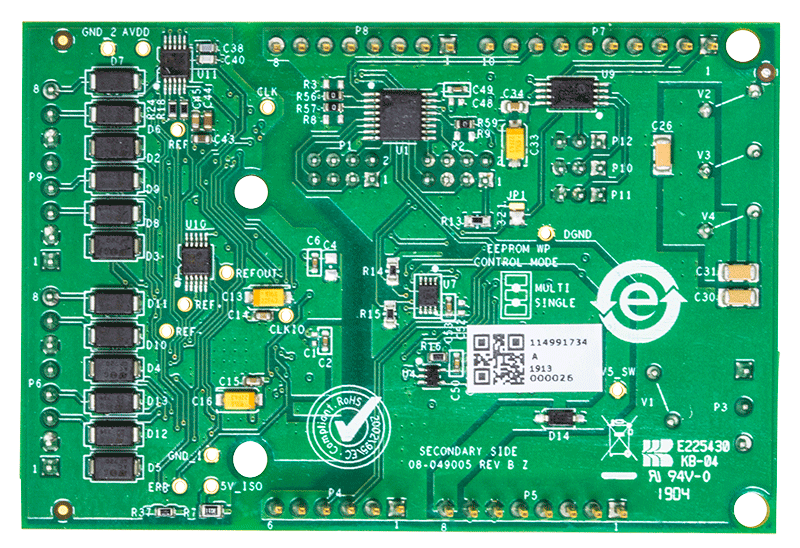

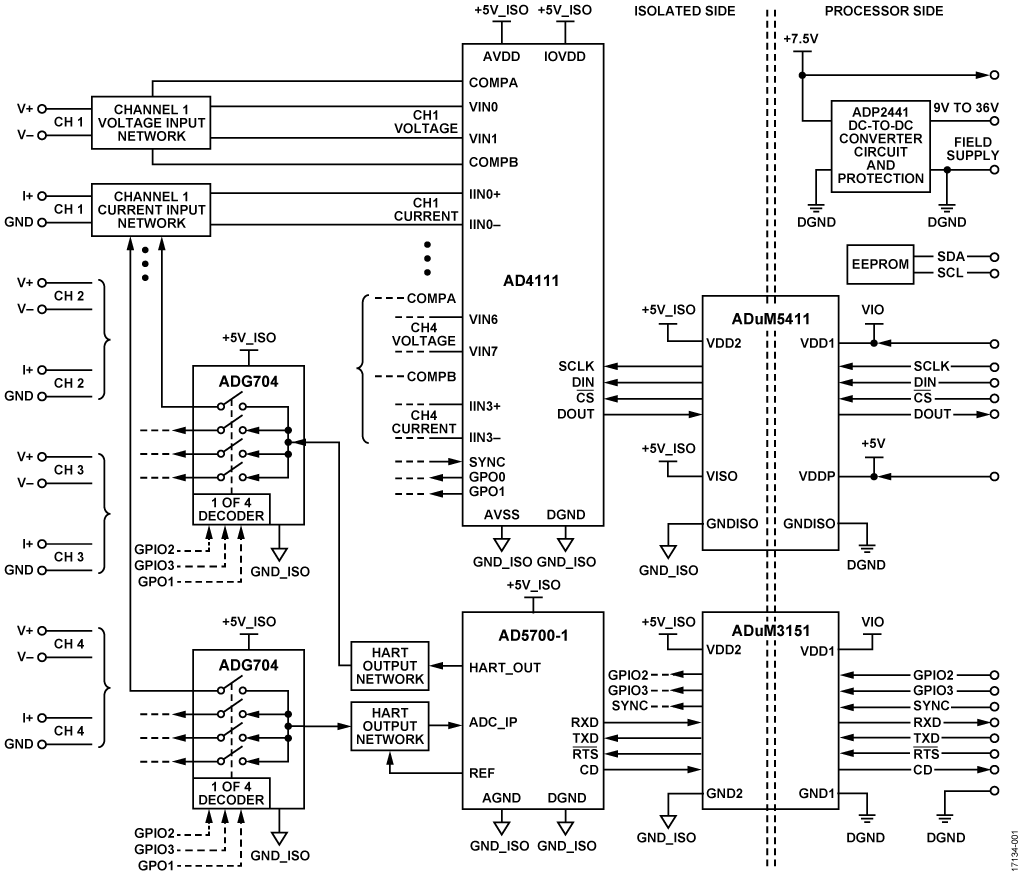

PLC/DCS Quad-Channel Voltage and Current Input Front End

断線検出機能と HART 互換性を備えたクワッド・チャンネルのPLC/DCS アプリケーション用アナログ入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0414

断線検出機能と HART 互換性を備えたクワッド・チャンネルのPLC/DCS アプリケーション用アナログ入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0414

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
断線検出機能と HART 互換性を備えたクワッド・チャンネルのPLC/DCS アプリケーション用アナログ入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4チャンネル
  • +/- 10V、4mA~20mAの入力
  • HART互換
  • 断線検出機能内蔵
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

undefined

undefined

CN0328 Top Level Block Diagram

完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0328

完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0328

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 4mA~20mAの電流または電圧出力用HART準拠のソリューション
  • 完全絶縁型
  • 4つの多重化出力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.32 M

PLC/DCS Quad Channel Voltage and Current Input Front End

HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0364

HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0364

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • クワッド・チャンネル電圧および電流入力
  • 完全絶縁型
  • HART準拠
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

1.87 M

電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0278

電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

CN0278

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 完全なHART準拠のソリューション
  • 4mA~20mA
  • 業界最小の消費電力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1125 kB

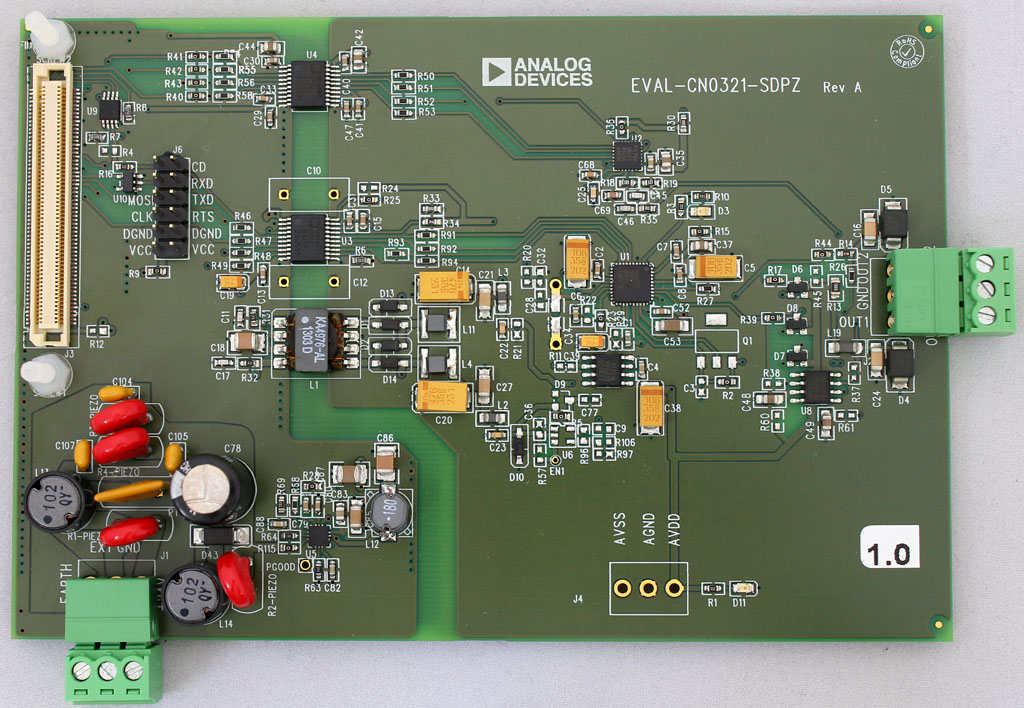

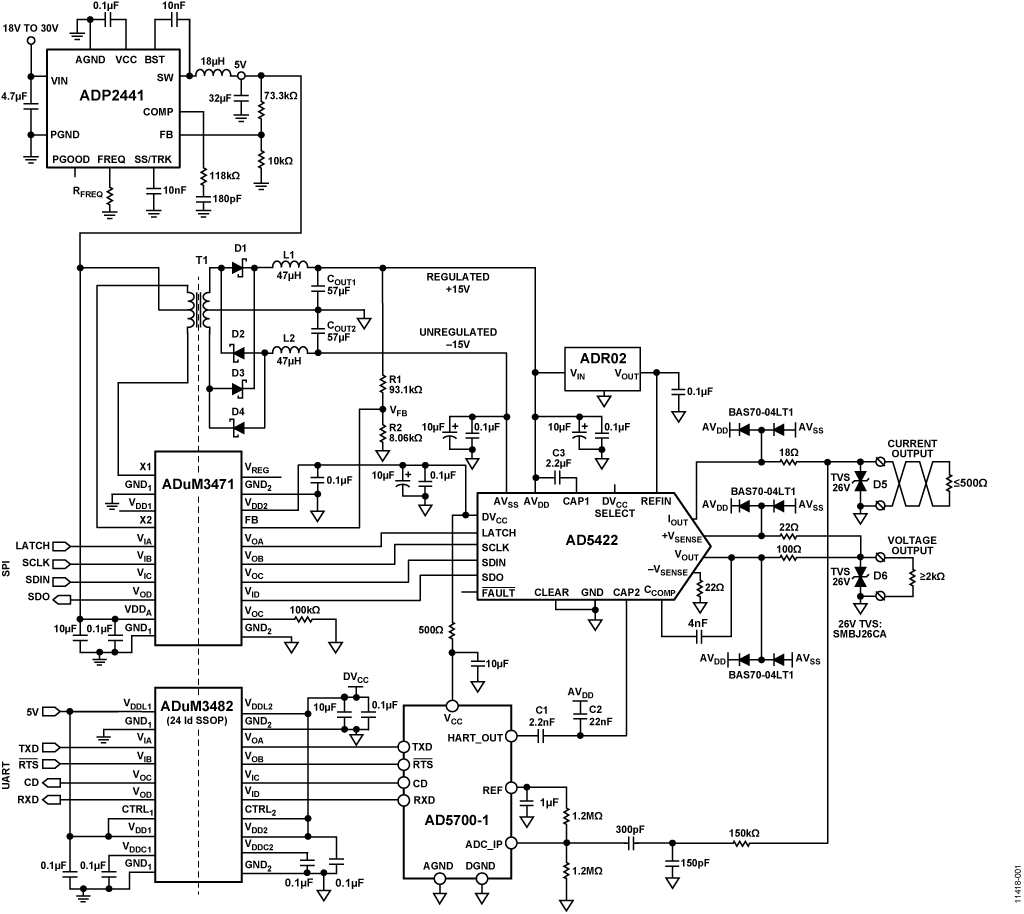

HART 接続機能を備えた完全絶縁型シングル・チャンネル電圧および4mA~20mA 出力※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0321

HART 接続機能を備えた完全絶縁型シングル・チャンネル電圧および4mA~20mA 出力※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0321

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART 接続機能を備えた完全絶縁型シングル・チャンネル電圧および4mA~20mA 出力※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 電流出力 標準4mA~20mA
  • 完全絶縁型
  • HART®1互換
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1635 kB

HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0267

HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0267

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • Complete 4mA to 20mA loop powered field instrument
  • HART compliant interface
  • Registered by HART Communication Foundation (HFC)
  • Low power, small footprint
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

936 kB

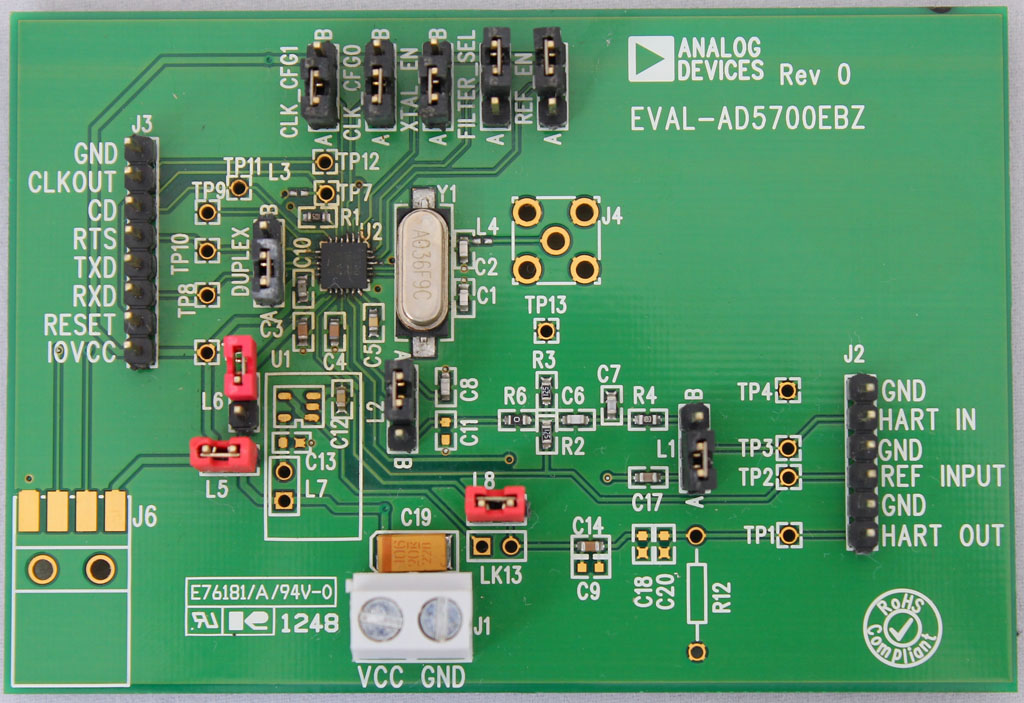

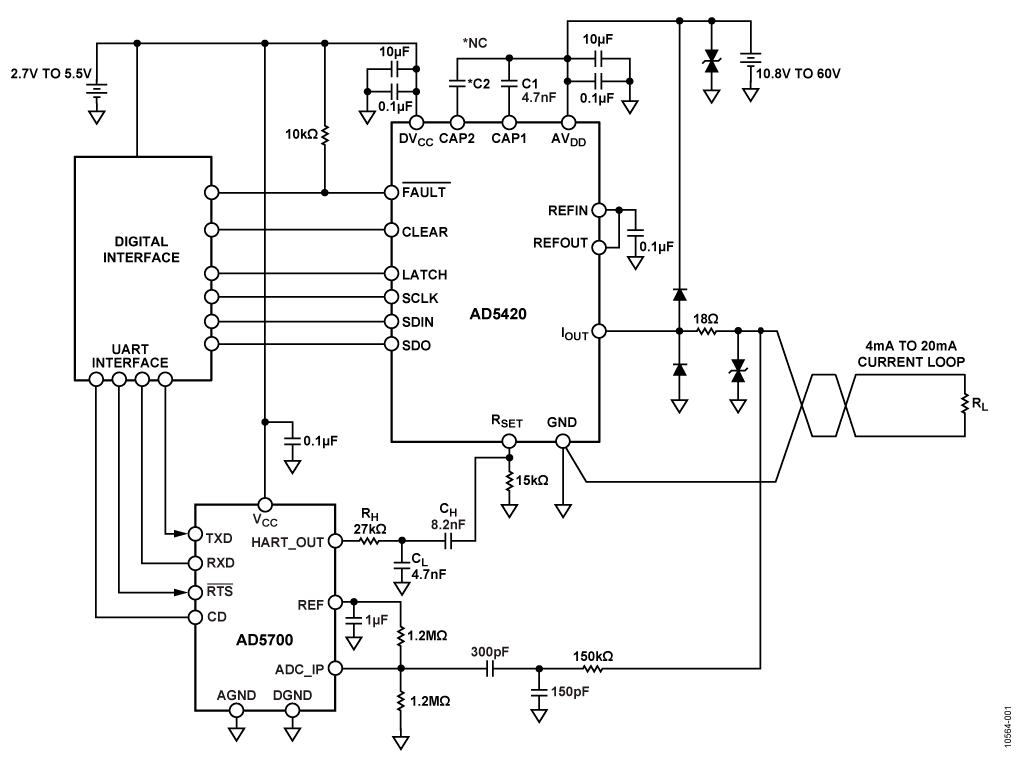

完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0270

完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

CN0270

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • HART 準拠
  • 4mA から 20mA
  • 業界最小の消費電力
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1089 kB

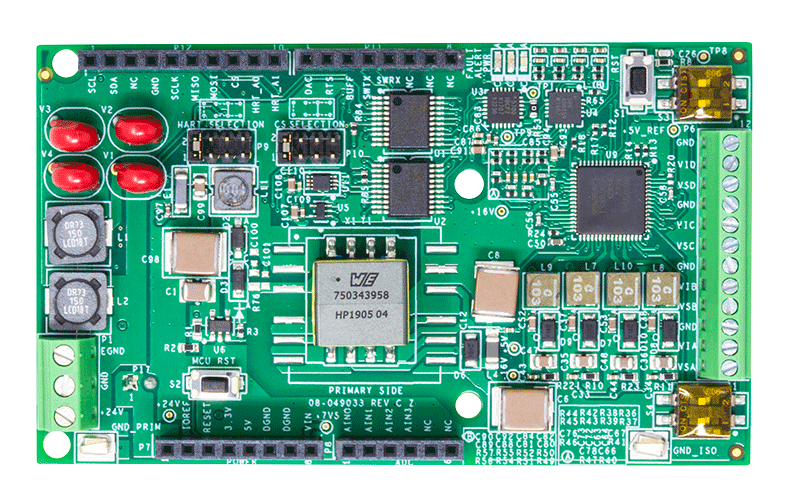

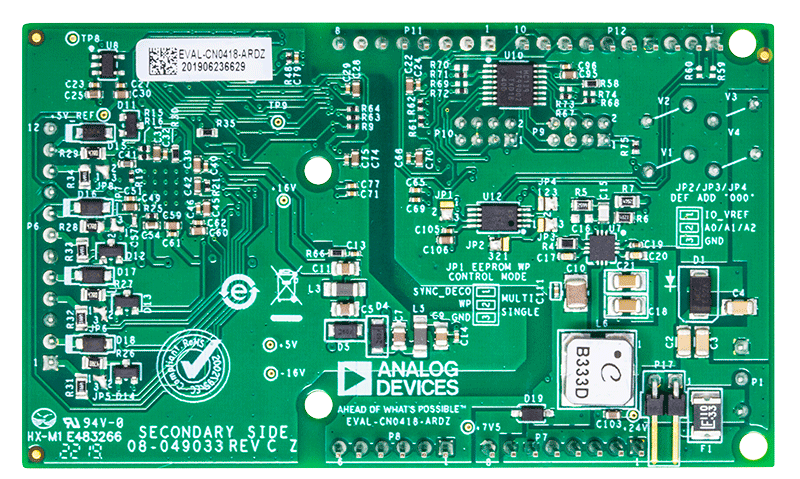

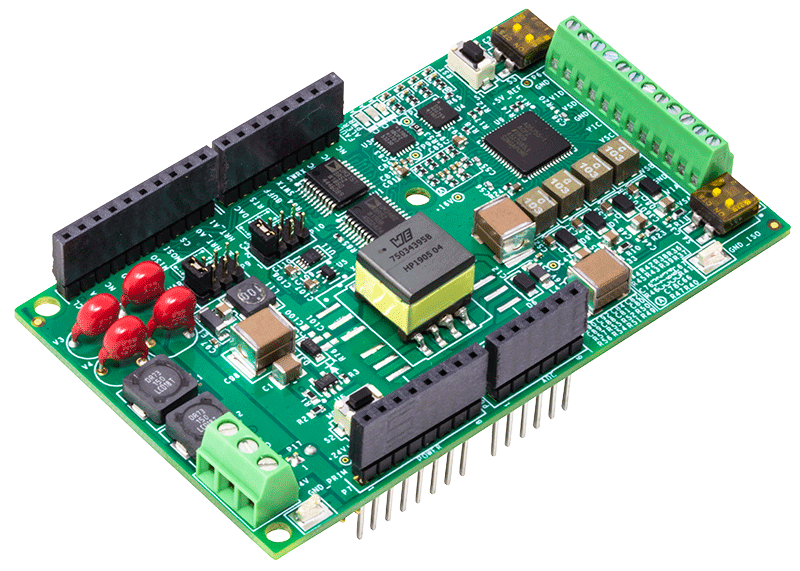

4-Channel Multiplexed HART Analog Output Circuit

HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。

zoomopens a dialog

CN0418

HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。

CN0418

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。

機能と利点

  • 4チャンネル
  • +/- 10V、4~20mA出力
  • HART互換
  • ダイナミック消費電力制御
  • スルー・レートのデジタル制限
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

2.95 M

リファレンス・デザイン8

PLC/DCS Quad-Channel Voltage and Current Input Front End

CN0414

断線検出機能と HART 互換性を備えたクワッド・チャンネルのPLC/DCS アプリケーション用アナログ入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0328 Top Level Block Diagram

cn0328

完全絶縁型の4チャンネル多重化 HARTアナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

PLC/DCS Quad Channel Voltage and Current Input Front End

cn0364

HART 準拠の PLC/DCS 用クワッド・チャンネル電圧および電流入力 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0278

電圧出力機能を追加したフル機能の 4mA~20mA HART ソリューション※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

cn0321

HART 接続機能を備えた完全絶縁型シングル・チャンネル電圧および4mA~20mA 出力※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0267

HART インターフェースを備えたフル機能の4 MA~20 MA ループ電源フィールド計測器 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0270

完全な 4mA~20mA HART ソリューション ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

4-Channel Multiplexed HART Analog Output Circuit

CN0418

HART 対応、PLC/DCS システム用完全絶縁型4 チャンネル・アナログ出力回路 ※Rev.0を翻訳したものです。最新版は英語版資料をご覧ください。
